Eine Tri-Proof-Leuchte hält Staub und Wasser nur dann von ihren elektrischen und optischen Komponenten fern, wenn das vollständige Gehäuse als ein System funktioniert. Abdeckung, Basis, Dichtung, Clips, Endbereiche, Kabeleinführungen, Befestigungselemente und Installationsmethode beeinflussen alle den Schutz. Temperaturänderungen können außerdem Druckunterschiede erzeugen, während eingeschlossene Feuchtigkeit auf kühlen Innenflächen kondensieren kann.
Bewerten Sie die genaue montierte Konfiguration, statt sich auf Produktname oder eine Komponente zu verlassen. Erfassen Sie jeden Eintrittspfad, steuern Sie die Dichtungskompression, definieren Sie Kabel- und Montagebedingungen, diagnostizieren Sie Feuchtigkeit korrekt und pruefen Sie die Baugruppe ueber die fuer das Projekt relevante Umweltsequenz.
Mit der exakten Leuchtenkonstruktion beginnen
Tri-Proof-Familien umfassen integrierte Leuchten und Gehaeuse fuer austauschbare Roehren. Elektrische Anordnung, Oeffnungsmethode und Servicegrenze unterscheiden sich; Ergebnisse sollten daher an ein vollstaendiges Modell und eine Stueckliste gebunden bleiben.

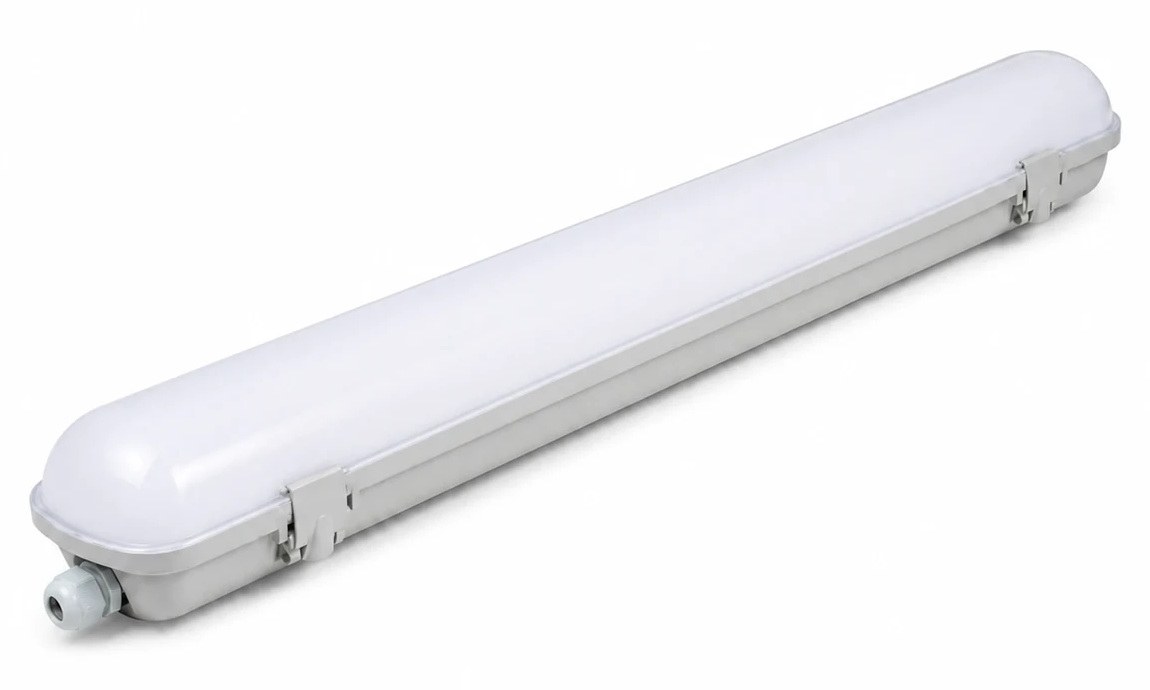

The current New Lights Integrated SMD LED Tri-Proof Fixture verwendet ein internes Lichtmodul und einen Treiber hinter einer Abdeckung aus PC oder PS. Die Produktseite nennt HIPS-, ABS- oder PC-Basisoptionen, einen Dichtungsring aus Gummi oder Silikon und eine spezifizierte Kabeleinführung als Teile der dokumentierten Gehäusebaugruppe.
Die replaceable-tube tri-proof housing family traegt dagegen G13-Lampenfassungen und verwendet eine separat ausgewaehlte Roehre. Abdeckung, Basis, Dichtung, Clips, Kabeleintritt, Roehrenverdrahtung und Serviceverfahren muessen gemeinsam bewertet werden.
Jeden moeglichen Eintrittspfad erfassen

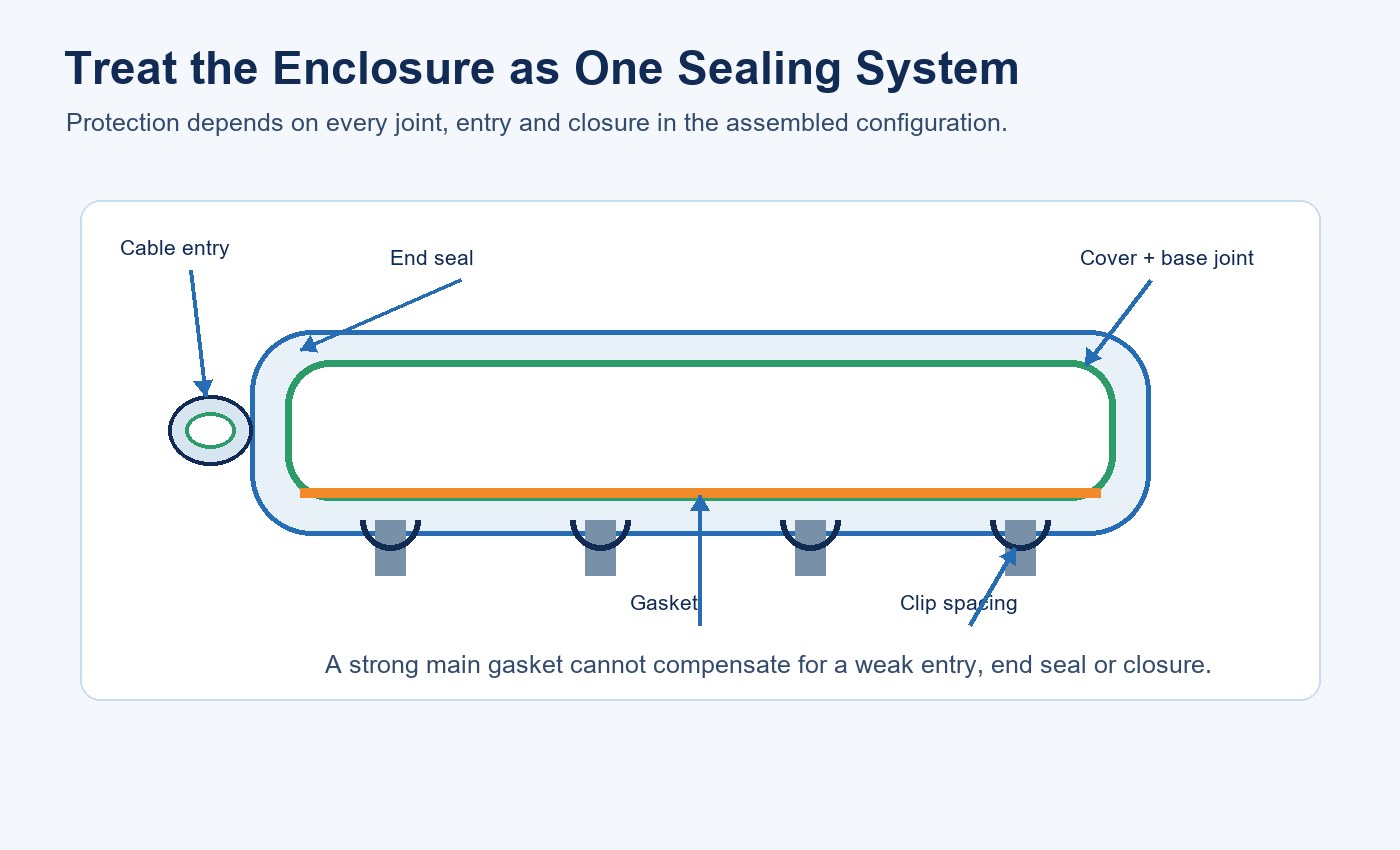

Beginnen Sie mit einer Baugruppenzeichnung und einem Konfigurationsdatensatz. Kennzeichnen Sie Verbindung von Abdeckung und Basis, Endbereiche, Kabeleintritt, ungenutzte Eintrittsstopfen, Verbinderschnittstellen, Befestigungsmittel, Montagedurchdringungen und jede fuer den Service genutzte Oeffnung. Eine starke Hauptdichtung kann eine lose Verschraubung oder einen beschaedigten Endverschluss nicht ausgleichen.
| Möglicher Pfad | Was festzulegen ist | Zu prüfen |
|---|---|---|
| Verbindung zwischen Abdeckung und Grundkörper | Dichtungsgeometrie, Kontaktflächen und Verschlussmethode | Durchgehender Spalt, Verformung, Grat und Verunreinigung |
| Endbereich | Endkappenkonstruktion, Dichtung und Befestigungselemente | Risse, Bewegung und unvollständiger Sitz |
| Kabeleinführung | Kabelverschraubung, Kabelbereich, Einsatz, Drehmoment und Ausrichtung | Kabelsitz, Zustand des Steckers und Zugentlastung |
| Clips und Befestigungselemente | Typ, Anzahl, Abstand und Verschlusskraft | Fehlende Teile, ungleichmäßiger Eingriff und Nachlassen |
| Serviceöffnung | Freigegebenes Verfahren zum Öffnen und erneuten Abdichten | Beschädigung, Verdrehung oder Verschmutzung der Dichtung sowie fehlerhafte Wiedermontage |
Erscheint eine Entlueftung oder Membran auf der Zeichnung, nehmen Sie Koerper, Membran, Verbindung und geschuetzte Lage in diese Karte auf. Nehmen Sie nicht an, dass ein dicht wirkender Stopfen ein Druckausgleichselement ist.
Dichtungsmaterial und Kompression kontrollieren
Eine Dichtung muss um den gesamten Umfang Kontakt halten. Zu geringe Kompression kann einen Kapillarweg lassen; uebermaessige Kompression kann die Dichtung verformen, Clips ueberlasten oder die Rueckstellfaehigkeit nach dem Oeffnen verringern. Der Materialname allein definiert keine Leistung.
Dokumentieren Sie Querschnitt, Haerte, Laengentoleranz, Verbindungsmethode, Kompressionsziel und Vertraeglichkeit mit Abdeckung und Basis. Pruefen Sie Formschwankungen, Einfallstellen, Grate, Kratzer und lokale Durchbiegung. Lange lineare Gehaeuse verdienen besondere Aufmerksamkeit, weil sich kleine Massabweichungen entlang der Verbindung aufsummieren koennen.
| Dichtungsvariable | Fehler bei unzureichender Kontrolle | Produktionssteuerung |
|---|---|---|
| Querschnitt und Härte | Ungleichmäßiger Kontakt oder übermäßige Verschlusskraft | Freigegebene Zeichnung, Materialcode und Wareneingangsprüfung |
| Dichtungslänge und Stoßstelle | Dehnung, Spalte oder Überlappung | Kontrollierte Schneid-/Verbindungsmethode und Sichtstandard |
| Kontaktflächen | Lokale Kanäle durch Schmutz, Grat oder Verformung | Reinigung und Oberflächenprüfung |
| Kompression | Unzureichende Abdichtung oder bleibende Verformung | Definierter Verschlussspalt, definierte Kraft oder Vorrichtungsmethode |
| Erneutes Öffnen | Verdrehte, verunreinigte oder gealterte Dichtung | Kriterien für Serviceprüfung und Austausch |
Die Dichtung sollte als Produktionskomponente gesteuert werden, nicht als austauschbarer Streifen, der nur nach Farbe oder Nennmaterial ausgewählt wird.
Clips zur Verteilung der Verschlusskraft einsetzen
Clips uebertragen die Gehaeusegeometrie in Dichtungskompression. Material, Abstand, Eingriff und Halt beeinflussen, ob sich die Verbindung von Ende zu Ende gleichmaessig schliesst. Kunststoff- und Edelstahlausfuehrungen sollten ohne Konfigurationsnachweis nicht als mechanisch identisch behandelt werden.

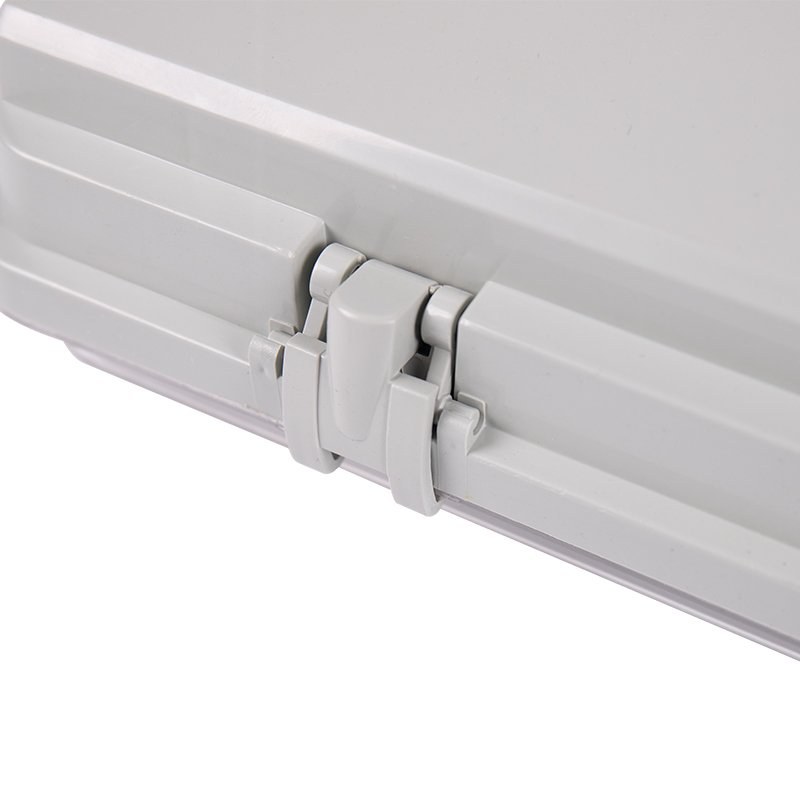

The current TW, TL and TS replaceable-tube housings fuehren je nach ausgewaehlter Serie Kunststoff- oder Edelstahl-Seitenclips, metallische Montageklammern und Dichtungsringe aus Gummi oder Silikon auf. Bewahren Sie genaue Anzahl und Art der Clips im Modelldatensatz und Pruefmuster auf.
Kabeleinführungen und Feldverdrahtung spezifizieren
Kabel, Verschraubung und Gehaeusewand bilden ein weiteres Dichtungssystem. Definieren Sie freigegebenen Bereich des Kabelaussendurchmessers, Referenz der Verschraubung oder des Verbinders, Dichteinsatz, Gegenmutter, Anzugsmethode und Zugentlastung. Ein fuer ein Kabel ausgelegter Eintritt kann ein kleineres, abgeflachtes oder beschaedigtes Kabel nicht abdichten.
Ist Durchverdrahtung erlaubt, geben Sie beide Eintraege und die Behandlung ungenutzter Anschluesse an. Geben Sie an, ob die Eintrittsorientierung bei der vorgesehenen Exposition wichtig ist. Bohren vor Ort, Ersatzverschraubungen und lose Stopfen koennen die gepruefte Baugruppe ungueltig machen, selbst wenn das Hauptgehaeuse unveraendert bleibt.
Installation instructions should also identify the internal wiring boundary and required qualified electrical work. The outdoor lighting installation checklist bietet einen umfassenderen Rahmen für Entscheidungen zu Versorgung, Montage, Kabelführung und Inbetriebnahme.
Druckänderungen verstehen, ohne eine Entlüftung zu erfinden
Luft in einem Gehaeuse dehnt sich bei steigender Temperatur aus und zieht sich beim Abkuehlen zusammen. Wiederholte Betriebs- und Wetterzyklen koennen wechselnden Druck auf Dichtungen und Eintraege ausueben. Abkuehlung kann Luft- und Feuchtigkeitsbewegung durch eine grenzwertige Verbindung foerdern.
Eine ausgewaehlte Druckausgleichsmembran kann innerhalb ihrer spezifizierten Bedingungen Gasaustausch erlauben und gleichzeitig fluessigem Wasser widerstehen. Sie bringt auch Designvariablen hinzu: Luftdurchsatz, Membranflaeche, Lage, Befestigungsmethode, Kontamination, chemische Exposition und Serviceschaeden.
Die fuer diesen Artikel geprueften aktuellen New Lights Tri-Proof-Produktseiten nennen Konfigurationen von Dichtung, Clip, Basis, Abdeckung und Kabeleintritt; sie nennen keine Entlueftungsmembran oder kein Druckausgleichsventil. Fuehrt ein kundenspezifisches Design eines ein, nehmen Sie genaue Teilenummer, Zeichnungsposition und Montagemethode in die Stueckliste auf und beruecksichtigen Sie es bei der Validierung.

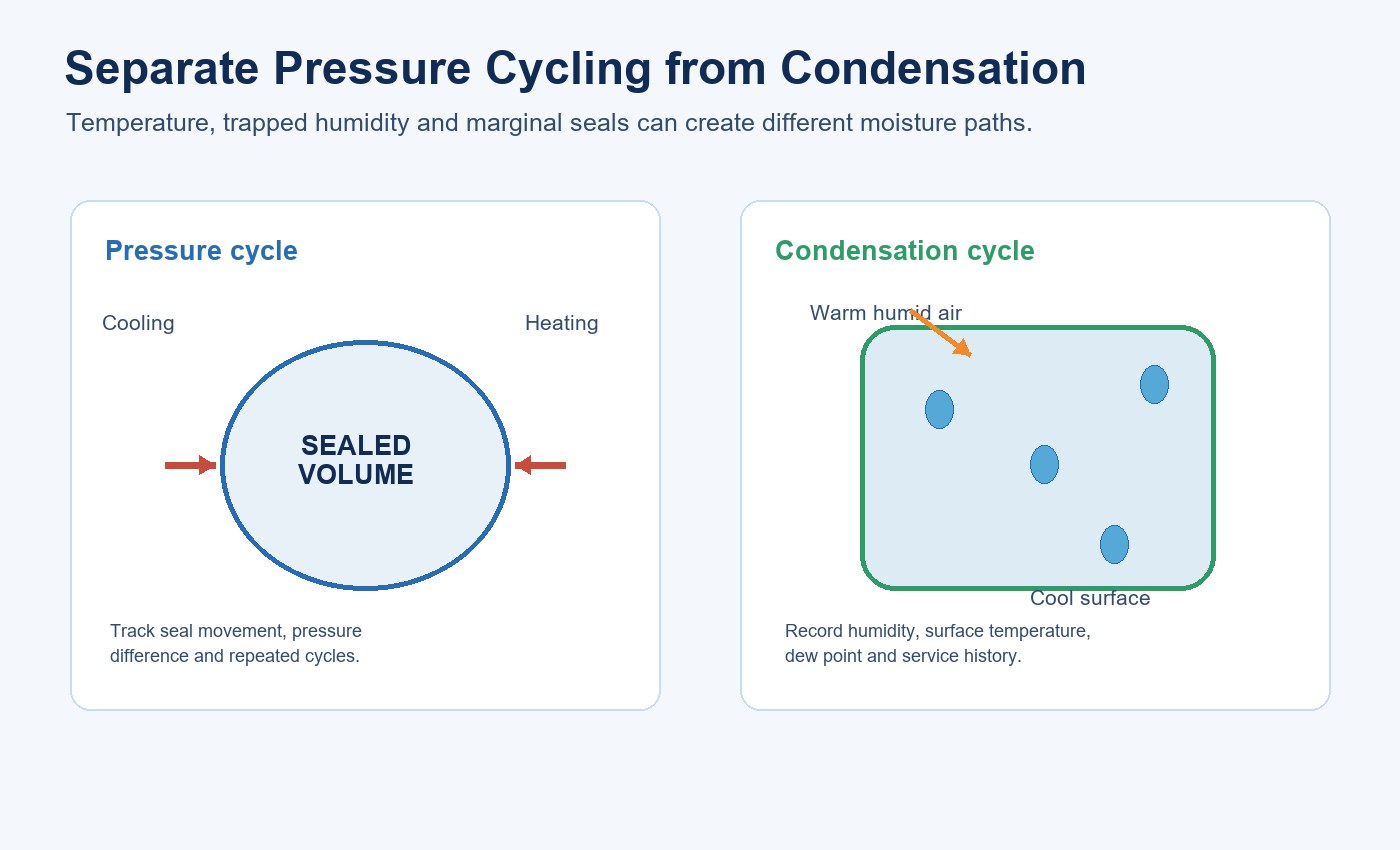

Druckzyklen von Kondensation trennen
Wassertropfen in einer Leuchte identifizieren ihre Quelle nicht allein durch ihr Erscheinungsbild. Externe Fluessigkeit kann eine schwache Verbindung ueberquert haben, feuchte Luft kann bei Service oder Montage eingetreten sein oder eingeschlossene Feuchtigkeit kann kondensiert sein, als eine Innenflaeche unter den Taupunkt fiel.
| Beobachtung | Möglicher Mechanismus | Zu sammelnder Nachweis | Folgende Schlussfolgerung vermeiden |
|---|---|---|---|
| Tropfen nach dem Abkühlen | Die Innenluft erreichte den Taupunkt | Feuchtigkeit, Luft- und Oberflächentemperatur sowie Zeitablauf | Die Hauptdichtung war undicht |
| Feuchtigkeit in der Nähe der Kabeleinführung | Eintrittspfad oder Kondensation an einer kühlen Schnittstelle | Zustand der Einführung, Kabelsitz und lokale Temperatur | Jede Umfangsdichtung war ausgefallen |
| Wiederholte Feuchtigkeit nach der Reinigung | Direkter Wassereintritt, zurückgehaltenes Wasser oder Serviceschaden | Expositionsrichtung, Reinigungsmethode und Dichtungsprüfung | Eine Entlüftung allein wird das Problem lösen |
| Feuchtigkeit nach dem Öffnen | Eingeschlossene Feuchtigkeit oder fehlerhafte erneute Abdichtung | Serviceprotokoll, Zustand der Dichtung und Wiedermontage | Die ursprüngliche Werksmontage war unverändert |
Pruefen Sie die Aussenseite, bevor Sie das Gehaeuse oeffnen, dokumentieren Sie Feuchtigkeitsposition und bewahren Sie die Ereignisabfolge. Zu fruehes Oeffnen kann Tropfen bewegen, Druck ablassen und den fuer die Diagnose benoetigten Dichtungszustand stoeren.
Eine IP-Schutzart auf Baugruppenebene interpretieren
IEC 60529 definiert die Schutzarten durch Gehäuse. Ein IP-Code gehört zu einer geprüften Konfiguration und einem Prüfverfahren. Der anwendbare Bericht sollte Modell, Materialien, Dichtung, Kabeleinführung, Montagebedingung und Musteranordnung identifizieren.
IP65 should not be expanded into immersion suitability, condensation prevention, chemical resistance or permission for every high-pressure cleaning process. Those exposures require their own project definitions and evidence. The IP ratings guide for LED lighting erläutert, wie die Ziffern Schutz gegen feste Fremdkörper und Wasser trennen.
Fordern Sie den Berichtsumfang an und vergleichen Sie ihn mit Angebot, Muster und Produktionsstueckliste. Veraendert eine OEM-Option Abdeckung, Basis, Dichtung, Clips, Eintritt oder Befestigungsmittel, pruefen Sie, ob das vorherige Ergebnis weiterhin gilt.
Umweltkonditionierung vor der Wiederholungspruefung hinzufuegen
Ein einzelner Schutzarttest kann Dichtungsbewegungen, nachlassende Clipspannung oder durch Servicezyklen verursachte Materialverformungen nicht aufdecken. Erstellen Sie eine Abfolge, die sich an der tatsächlichen Installation orientiert: Temperaturextreme, Betriebswärme, Abkühlung, Luftfeuchte, Reinigungseinwirkung sowie gegebenenfalls Vibration oder UV-Strahlung.
Definieren Sie Zyklusbereich, Rate, Haltezeit, Betriebszustand und Anzahl der Zyklen. Prüfen Sie die Dichtung vor und nach der Konditionierung und wiederholen Sie dann die anwendbare Schutzartprüfung, wenn das Projekt gealterte Leistung verlangt. Eine beliebige Innendruckprüfung darf nur dann als IP-Prüfung bezeichnet werden, wenn sie dem einschlägigen definierten Verfahren folgt.

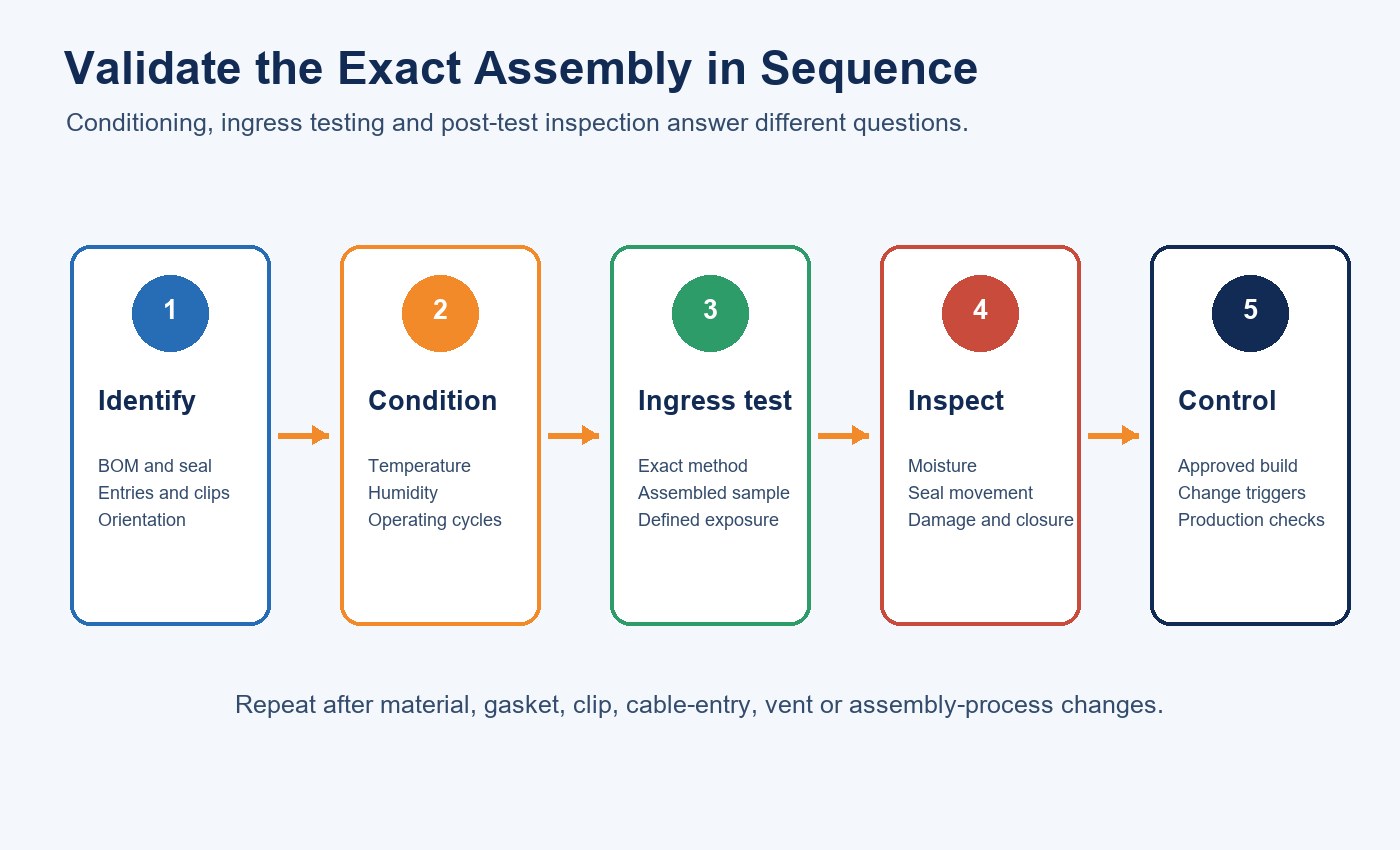

Einen konfigurationskontrollierten Validierungsnachweis erstellen
Die Checkliste zur Bewertung von LED-Beleuchtungsmustern kann durch gehäusespezifische Nachweise ergänzt werden. Bewahren Sie Musterkennungen, Fotos, Zeichnungen, Stücklisten, Montageeinstellungen, Konditionierungsprotokolle, Ergebnisse der Schutzartprüfung und die Prüfung nach dem Test auf.
| Phase | Erforderliche Dokumentation | Freigabe Frage |
|---|---|---|
| Konfiguration | Modell, Materialien, Dichtung, Clips, Einführung und Ausrichtung | Ist das Muster identisch mit der angebotenen Ausführung? |
| Montage | Oberflächenzustand, Verschlussmethode und Prüfung | Wurde das Gehäuse einheitlich montiert? |
| Konditionierung | Umgebung, Zyklusprofil und Betriebszustand | Entspricht es der Projektbeanspruchung? |
| Schutzartprüfung | Methode, Probenzustand und Beobachtungen | Erfüllte die exakte Baugruppe die definierte Klassifizierung? |
| Change control | Freigegebene Referenzen und Auslöser für Wiederholungsprüfungen | Bleibt die Produktion dem Muster gleichwertig? |
Supplier controls should verify the correct gasket and entry, clean mating surfaces, clip count and closure, along with any specified leak or end-of-line check. The lighting supplier factory audit checklist hilft, diese Kontrollen in eine umfassendere Fertigungsprüfung einzuordnen.
Die Abdichtung bei Installation und Wartung erhalten
Transportschäden, falsche Montage, Ersatzkabel und übereilte Wartung können das Gehäuse nach der Werksprüfung verändern. Definieren Sie Montageausrichtung, Abstand der Halterungen, Kabelführung, Anzug der Kabelverschraubung, Einschränkungen für Bohrungen sowie das Verfahren zum erneuten Öffnen und Abdichten.
Maintenance records should identify when the enclosure was opened, what parts were replaced and whether the gasket was cleaned, inspected or renewed. Use the lighting maintenance and spare-parts planning guide um freigegebene Dichtungen, Clips, Kabelverschraubungen und Gehäuse dem installierten Modell zuzuordnen.
For warehouse projects, the warehouse lighting RFQ checklist ergänzt die Gehäuseentscheidung um Layout, Steuerung, Zugang und Betriebsbedingungen.
Lieferantenbriefing vorbereiten
Geben Sie Zielmarkt, Installationsort, Staub- und Wasserexposition, Reinigungsmethode, Temperatur- und Feuchtebereich, Montageausrichtung, Kabel- und Einführungsanforderung, Servicehäufigkeit und erforderliche IP-Schutzart an. Fordern Sie die genaue Modellkonfiguration, den anwendbaren Bericht und den Prozess zur ?nderungssteuerung an.
Die New Lights factory and manufacturing capability page outlines the wider production context. To review an integrated or replaceable-tube tri-proof configuration, Kontaktieren Sie New Lights mit der Gehäuse- und Installationsvorgabe.
Häufig gestellte Fragen
Garantiert die Bezeichnung Tri-Proof IP65?
Nein. Prüfen Sie das genaue montierte Modell und den Geltungsbereich des dazugehörigen Berichts. Produktnamen und Optionen auf Produktfamilienebene ersetzen keinen Konfigurationsnachweis.
Verhindert IP65 Kondensation?
Nein. Kondensation hängt außerdem von eingeschlossener Feuchtigkeit, Oberflächentemperatur, thermischen Zyklen und Servicehistorie ab.
Muss eine abgedichtete Leuchte ein Druckausgleichsventil verwenden?
Nein. Einige Ausführungen basieren auf einer kontrollierten Abdichtung, andere ergänzen eine ausgewählte Membran. Bestätigen Sie das tatsächliche Bauteil anhand der Zeichnung und Stückliste.
Kann eine Dichtung allein die IP-Schutzart bestimmen?
Nein. Dichtungsgeometrie und Kompression wirken mit Gegenflächen, Clips, Endbereichen, Kabeleinführungen und der Montagequalität zusammen.
Kann eine IP65-Leuchte untergetaucht oder mit Hochdruck gereinigt werden?
Leiten Sie diese Expositionen nicht allein aus IP65 ab. Definieren Sie Bedingungen für Untertauchen oder Reinigung getrennt und fordern Sie Nachweise an, die sie abdecken.
Wann sollte die Schutzartprüfung wiederholt werden?
Prüfen Sie die Notwendigkeit einer Wiederholungsprüfung nach Änderungen an Materialien, Dichtung, Clips, Kabeleinführung, Entlüftung, Befestigungsmitteln, Abmessungen, Montageprozess oder relevanter Umweltkonditionierung.
