Eine Notfall-T8-LED-Röhre sollte als System mit mehreren Zuständen bewertet werden. Prüfen Sie sie an Normal-Wechselstrom, erfassen Sie die Umschaltung bei Netzausfall, überwachen Sie die vollständige Batterieentladung, stellen Sie die Stromversorgung wieder her und bestätigen Sie das Wiederaufladeverhalten. Ein stabiler Messwert im Normalbetrieb oder eine Spezifikationszeile „ohne Flimmern“ deckt nur die mit diesem Ergebnis identifizierte Betriebsbedingung und Methode ab.
Das praktische Ziel ist ein zeitlich ausgerichtetes Protokoll von elektrischem Eingang und Lichtausgabe für genaue Konfiguration aus Röhre, Notfalltreiber, Batterie, Verdrahtung und Leuchte. Dieses Protokoll zeigt, ob das System eigene Projektanforderungen an Übergang, Dauer und zeitliches Licht erfüllt.
Die Architektur der Notfallröhre zuerst bestätigen
Notfall-T8-Produkte können Batterie und Notfallelektronik außerhalb der Röhre platzieren oder sie in den Röhrenkörper integrieren. Diese Unterscheidung verändert Verdrahtung, Platz, Wartungszugang, thermische Bedingungen und Prüfgrenze.

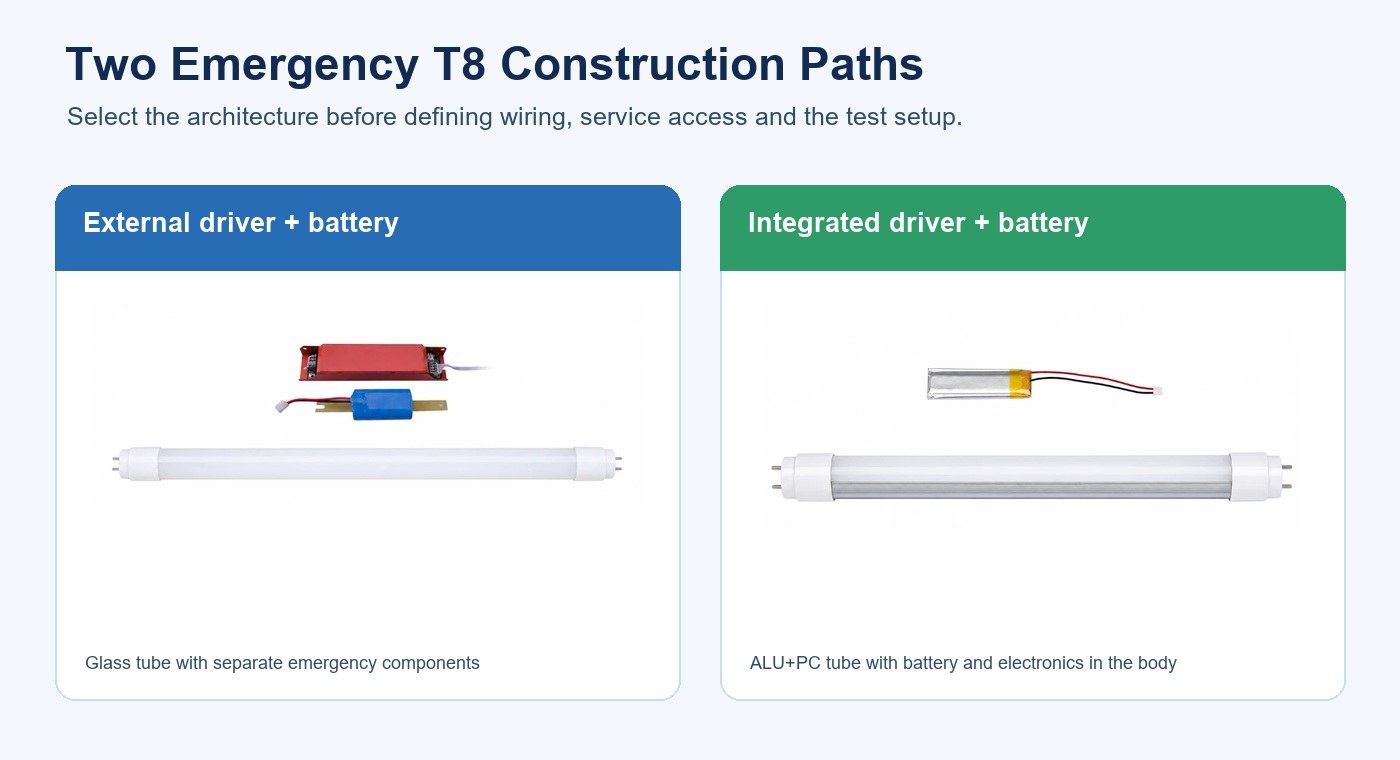

The current New Lights Emergency T8 LED Tube Die Seite stellt zwei Konstruktionen vor. Eine verwendet eine Glasröhre mit separatem roten Notfalltreiber und externer Batterie. Die andere verwendet eine ALU+PC-Röhre mit Treiber und Batterie im Gehäuse. Die veröffentlichte Produktfamilie umfasst Längen von 590, 895, 1199 und 1499 mm bei 9, 12, 18 und 22 W.
| Architekturentscheidung | Externer Treiber und Batterie | Integrierter Treiber und Batterie |
|---|---|---|
| Installationsraum | Erfordert einen definierten Ort für getrennte Komponenten | Erfordert Freiraum für den vollständigen Röhrenkörper und die Endanschlüsse |
| Wartungsaufgabe | Röhre, Treiber und Batterie können separat identifiziert werden | Austausch- und Wartungsregeln folgen der integrierten Baugruppe |
| Prüfzugang | Einzelne Komponentenpunkte können zugänglich sein | Messzugang muss um die montierte Lampe herum geplant werden |
| Change control | Verfolgen Sie Referenzen für Röhre, Notfalltreiber und Batterie | Verfolgen Sie die vollständige integrierte Konfiguration und Batteriereferenz |
Übertragen Sie Ergebnisse nicht zwischen diesen Architekturen. Selbst zwei Röhren mit derselben Nennlänge und Netzleistung können unterschiedliche Notstromkreise, Batterien und thermische Wege verwenden.
Leistungsgrenze vor der Prüfung definieren
Übersetzen Sie „flimmerfreie Notbeleuchtung“ in messbare Bedingungen. Geben Sie Betriebspunkt im Normalmodus, zulässige Unterbrechung bei Umschaltung, Ziel der Notausgabe, erforderliche Dauer, akzeptable Modulationskennwerte und Wiederherstellungsverhalten an. Dokumentieren Sie außerdem Spannung, Umgebungstemperatur, Batteriezustand, Leuchte, Betriebsgerät und Messmethode.
The phrase emergency output needs a reference. It may mean a percentage of normal luminous flux, measured illuminance at a defined point or another project-specific value. A percentage without its denominator and test geometry cannot be used as an acceptance criterion.
| Anforderung | Ausdrücklich definieren | Warum dies wichtig ist |
|---|---|---|
| Normalbetrieb | Versorgung, Leuchte, Steuerungen und stabilisierte Ausgabe | Erstellt die Ausgangsbasis |
| Umschaltung | Auslöser, maximale Unterbrechung und Einschwingzeit | Erfasst ein kurzes Ereignis, das stationäre Messwerte ?bersehen |
| Notlichtniveau | Messgr??e, Ort und Referenz | Verhindert mehrdeutige Prozentangaben |
| Dauer | Erforderliche Zeit und Mindestausgabe am Ende der Prüfung | Prüft batteriegestützte Leistung über das vollständige Intervall |
| Zeitliches Licht | Messgr??e, Instrument, Bandbreite und Abtastung | Macht Flimmerergebnisse vergleichbar |
| Wiederherstellung | Verhalten bei Rückkehr zum Normalbetrieb und Ladezustand | Findet wiederholte Neustart- oder Ladeinteraktionen |
For broader selection questions such as maintained versus non-maintained operation and centralized versus self-contained arrangements, start with the emergency lighting system selection guide. For component sizing and record control, use the emergency driver and battery planning guide.
Ausgangsbasis im Normalbetrieb festlegen
Beginnen Sie mit der Batterie im angegebenen Anfangszustand und der Lampe in der vorgesehenen Leuchte. Stabilisieren Sie das System, bevor Sie Eingangsspannung, Strom, Leistung und Lichtausgabe dokumentieren. Wenn das Projekt Dimmen, Sensoren oder eine Gebäudesteuerungsschnittstelle umfasst, testen Sie die Normalbetriebspunkte, die tatsächlich auftreten können.
Capture the light waveform rather than relying only on a phone camera. Temporal light modulation depends on the driver, load, dimming method and waveform; power factor, THD and flicker describe different behavior and cannot substitute for one another. The flicker, power factor and THD buyer checklist erläutert, wie diese Messungen voneinander zu trennen sind.
Stabilität im Normalbetrieb ist erforderlich, aber nur der erste Zustand in der Abfolge.

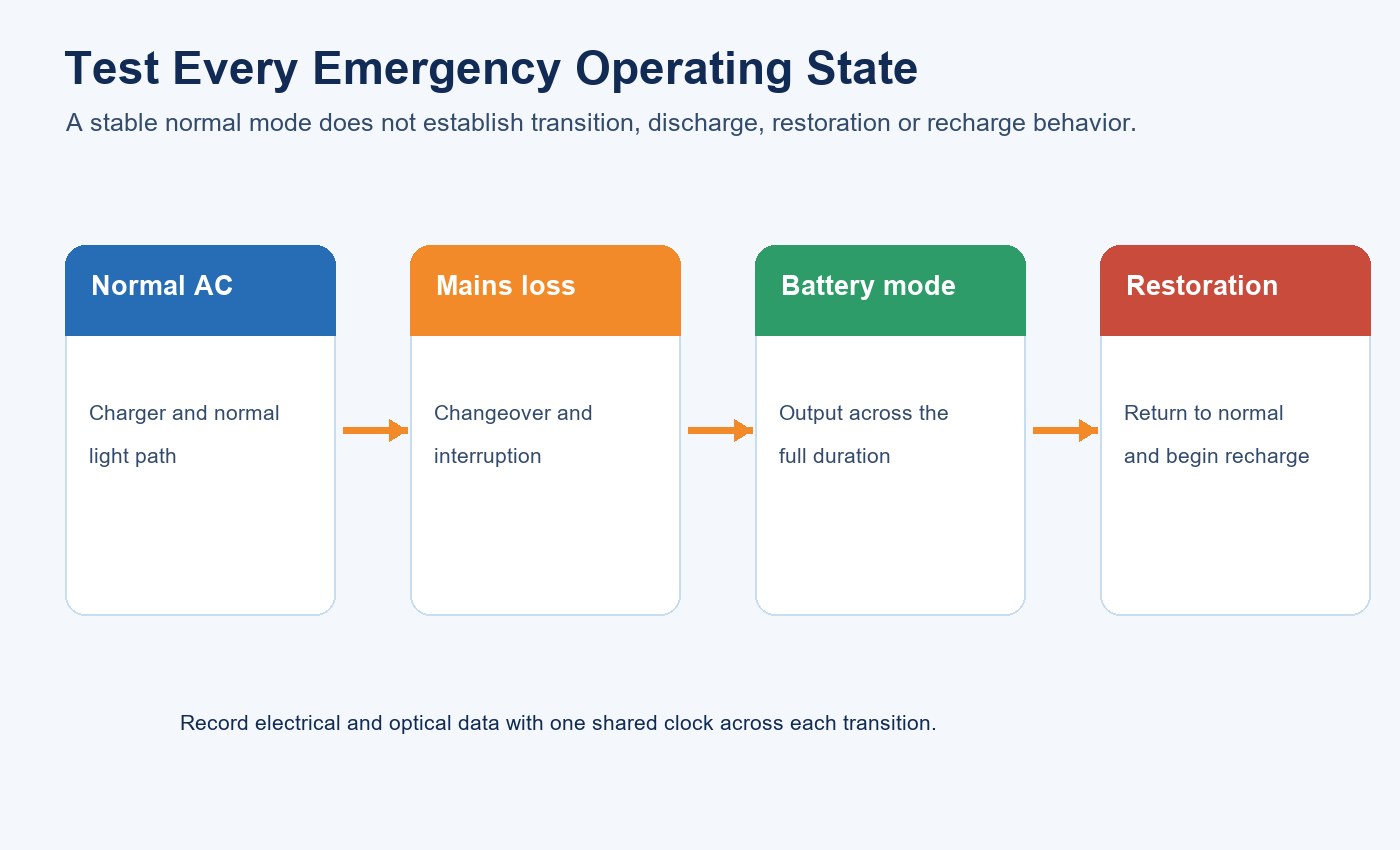

Jeden Betriebszustand pruefen
Verwenden Sie eine synchronisierte Uhr für elektrische und optische Kanäle. Dokumentieren Sie das System vor Netzausfall, während der Umschaltung, im Batteriebetrieb, während der Wiederherstellung und beim Wiederaufladen. Dadurch lässt sich ein geplanter Ausgabeschritt von einer unbeabsichtigten Unterbrechung, einem Neustart oder Modulationsereignis unterscheiden.
Wiederholen Sie die Abfolge oft genug, um inkonsistentes Umschaltverhalten aufzudecken. Können Steuerungen, Relais oder vorgeschaltete Notfallgeräte mehr als eine Bedingung für Stromverlust erzeugen, schließen Sie jede definierte Bedingung ein, statt nur ein bequemes Ereignis mit Wandschalter zu prüfen.

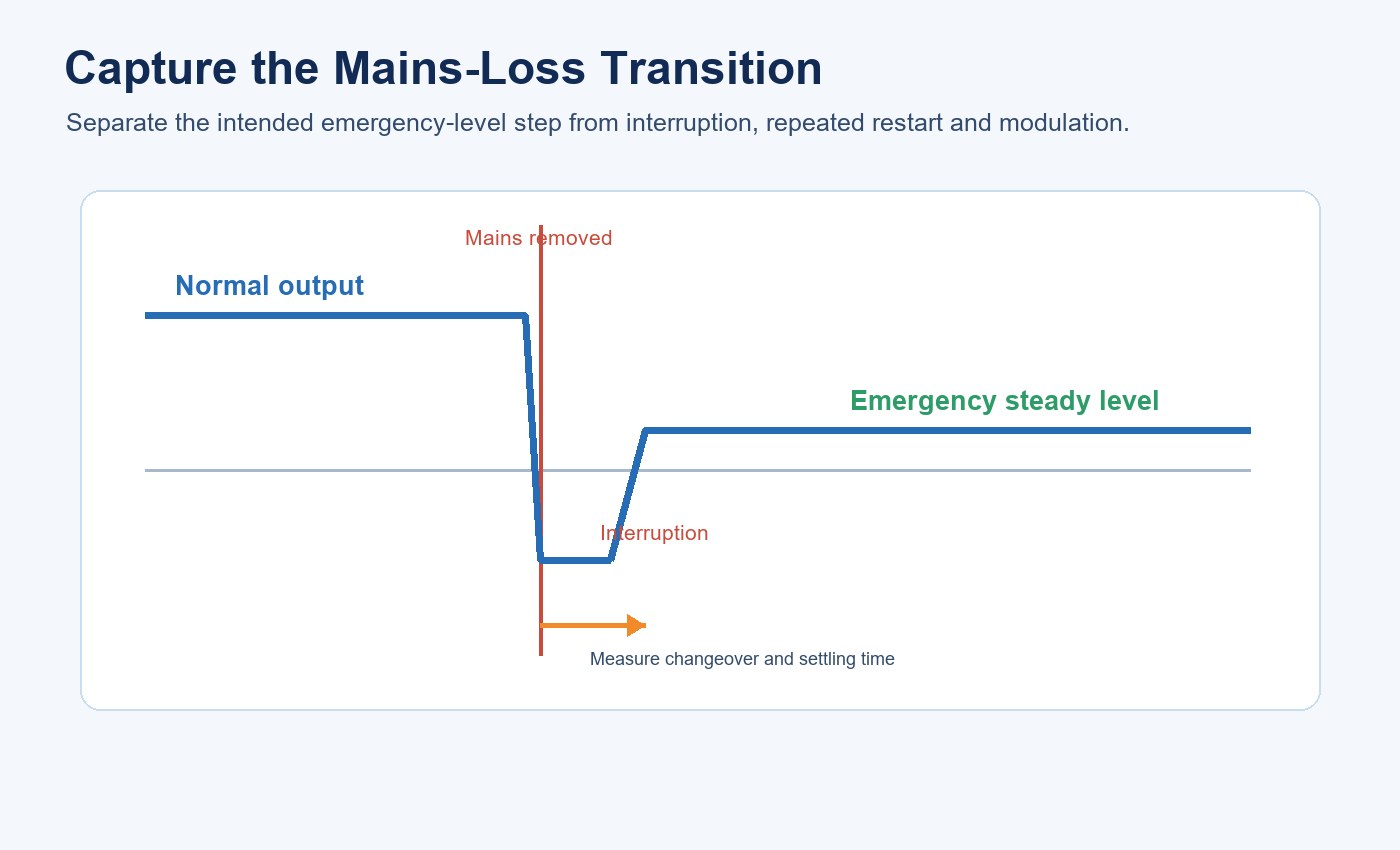

?bergang bei Netzausfall erfassen
Ein handgehaltenes Luxmeter kann die Ausgabe vor und nach der Umschaltung anzeigen, jedoch Vorgänge zwischen diesen Messwerten übersehen. Verwenden Sie synchronisierte Wellenformmessung oder hochratige Protokollierung, wenn Unterbrechung und Einschwingzeit wichtig sind. Dokumentieren Sie den genauen Zeitpunkt der Trennung der Netzversorgung und identifizieren Sie das erste stabile Notlichtniveau.
Vier Beobachtungen trennen:
Vorgesehener Ausgabeschritt
Notbetrieb kann absichtlich unterhalb der normalen Ausgabe laufen, um Batteriedauer zu erhalten. Diese Niveauänderung ist für sich allein kein Nachweis von Flimmern, muss jedoch dem definierten Notausgabekriterium des Projekts entsprechen.
Unterbrechung und Einschwingen
Messen Sie, wie lange die Lichtausgabe unter den zulässigen Wert fällt und wie lange der Notstromkreis zur Stabilisierung benötigt. Ein kurzer Ausfall, Überschwingen oder wiederholter Neustart kann durch langsame Instrumente verborgen bleiben.
Wiederholte Modulation
Wenn der Notzustand stabil ist, bewerten Sie die Wellenform mit den ausgewählten Kennwerten für zeitliches Licht. Bewahren Sie Instrumentbandbreite, Abtastrate und Analysefenster zusammen mit dem Ergebnis auf.
Wiederholbarkeit des ?bergangs
Führen Sie mehrere Umschaltungen aus einem kontrollierten Batteriezustand durch. Unterschiede zwischen Durchläufen können auf Relaisverhalten, Batteriezustand, Schutzlogik, Verdrahtung oder thermischen Zustand hinweisen.

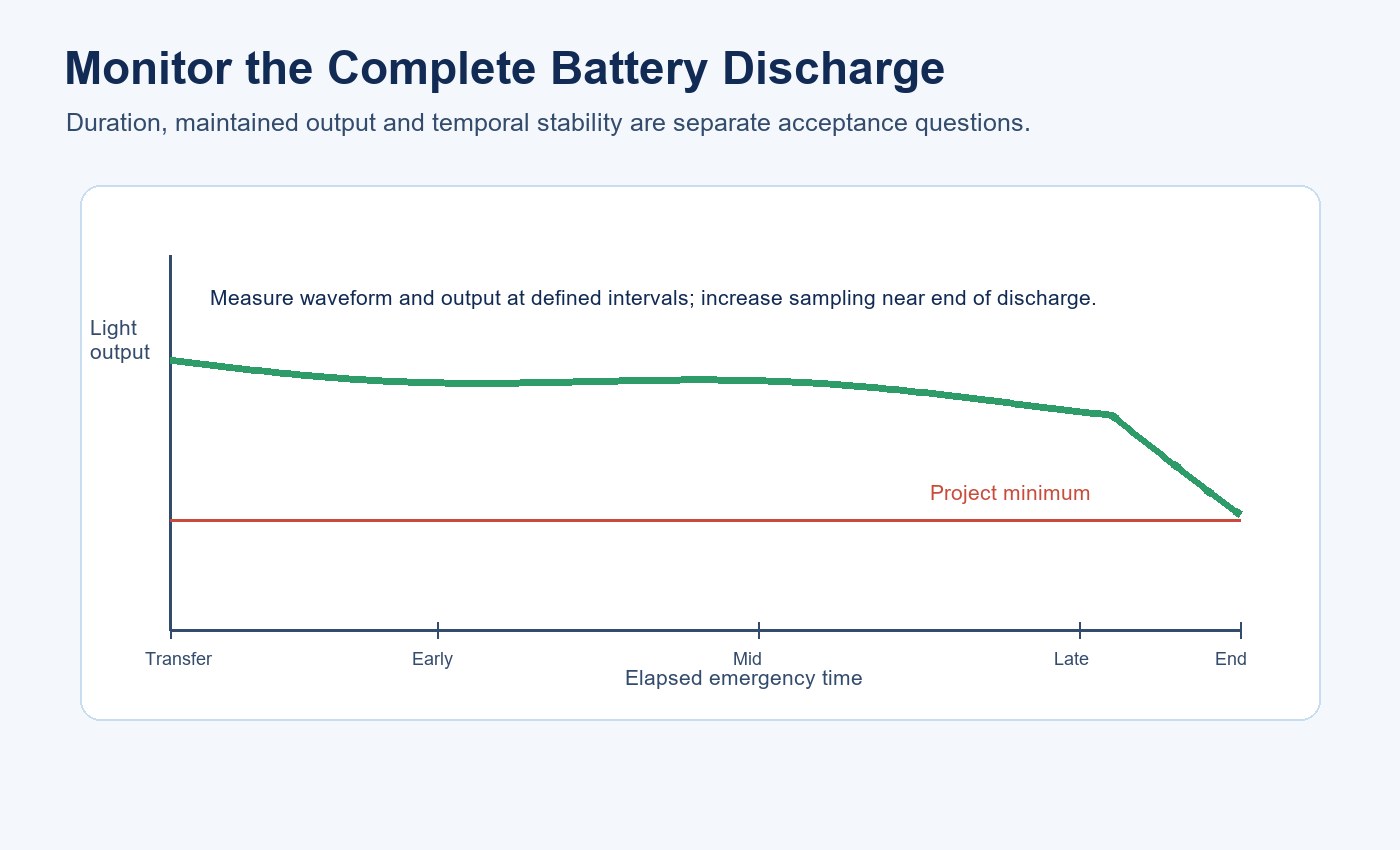

Vollständige Batterieentladung überwachen
Eine akzeptable erste Minute kann später während der erforderlichen Dauer noch von Drift oder instabilem Verhalten gefolgt werden. Dokumentieren Sie Lichtausgabe und elektrisches Verhalten in definierten Intervallen und erhöhen Sie dann die Abtastdichte nahe dem Ende der Entladung, wenn Batteriespannung und Steuerungsverhalten sich schneller ändern können.
Die aktuelle Produktseite beschreibt zwei konfigurationsabhängige Dauerbeispiele: 90 Minuten für das externe System nach vollständiger Ladung und 60 Minuten für das integrierte System nach achtstündiger Ladung. Behandeln Sie diese als Ausgangspunkte für die benannte Konfiguration und nicht als universelles Ergebnis für die Produktfamilie. Die Kaufspezifikation sollte genaue Konstruktion, Batterie, Ladezustand, Notlichtniveau und erforderliche Dauer identifizieren.
| Prüfstufe | Mindestdokumentation | Entscheidungsfrage |
|---|---|---|
| Umschaltung | Zeitpunkt von Netzausfall, Unterbrechung und erstem stabilem Notlichtniveau | Ist die Lampe wie erforderlich in den Notbetrieb gewechselt? |
| Frühe Entladung | Ausgabe, Wellenform, Batteriespannung und Temperatur | Ist der Anfangsbetrieb stabil? |
| Mittlere Entladung | Gleiche Kanäle in kontrollierten Intervallen | Driftet die Ausgabe oder nimmt die Modulation zu? |
| Späte Entladung | Dichtere Abtastung vor dem erforderlichen Endpunkt | Bleibt das System über dem Projektminimum? |
| Ende und Abschaltung | Zeit, Ausgabe, Schutzverhalten und endgültiger Batteriezustand | Wird die erforderliche Dauer ohne instabile Zyklen erreicht? |
If a sample is being approved for procurement, preserve the tube code, emergency driver reference, battery reference, production label and test setup. The Checkliste zur Bewertung von LED-Beleuchtungsmustern bietet eine breitere Dokumentationsgrundlage zum Vergleich von Lieferantenmustern.
Netzversorgung wiederherstellen und Wiederaufladeverhalten prüfen
Die Wiederherstellung ist ein weiterer Übergang und nicht nur das Ende des Tests. Dokumentieren Sie die Rückkehr vom Notlichtniveau zur normalen Ausgabe, prüfen Sie auf wiederholtes Schalten oder Neustart und bestätigen Sie, dass der Ladeweg wie vorgesehen beginnt. Kann das System schnellen Stromzyklen ausgesetzt sein, schließen Sie die relevante Abfolge ein.
Wiederholen Sie nach der angegebenen Wiederaufladezeit einen kontrollierten Notfalltest. Damit wird geprüft, ob der Ladevorgang nutzbare Dauer wiederherstellt und ob sich das System nach einem vollständigen Zyklus konsistent verhält. Bewahren Sie Wiederaufladezeit, Umgebungstemperatur und jeden Anzeigestatus im Protokoll auf.
Ursache instabilen Lichts isolieren
Wenn eine Wellenform oder ein sichtbares Symptom die Abnahmegrenze nicht erfuellt, aendern Sie jeweils nur eine Variable. Der zufaellige Austausch mehrerer Komponenten kann das Symptom verschwinden lassen, ohne seine Ursache festzustellen.
Notfalltreiber und Last abstimmen
Bestätigen Sie, dass der Notfalltreiber für genaue Lampenlast und Verdrahtungsanordnung vorgesehen ist. Eine Fehlanpassung kann Regelung, Umschaltverhalten und Stabilität bei Entladung beeinflussen.
Batteriezustand und Spannungseinbruch
Vergleichen Sie einen kontrollierten geladenen Zustand mit späteren Punkten der Entladung. Tritt Modulation oder Zyklieren erst beim Fallen der Batteriespannung auf, prüfen Sie Batteriezustand, Verbindungen, Schutzschwellen und Treiberregelung gemeinsam.
Interaktion von Leuchtenverdrahtung und Steuerung
Verify permanent and switched supplies, lampholders, polarity where applicable, relay contacts, sensors and upstream emergency controls. The LED tube installation guide behandelt Grenzen der Umrüstverdrahtung; Notlichtkonfigurationen benötigen die genauen Produktanweisungen und eine qualifizierte elektrische Prüfung.
Thermische Bedingungen
Messen Sie relevante Bauteil- und Umgebungstemperaturen während Normalbetrieb, Batterieentladung und Wiederaufladung. Integrierte Elektronik und Batterien können eine andere thermische Umgebung erfahren als externe Komponenten.
Kamerapruefungen sorgfaeltig einsetzen
Eine Telefonkamera kann Banding oder Pulsieren sichtbar machen, das untersucht werden sollte; Belichtungszeit, Bildrate, Rolling Shutter und Bildverarbeitung koennen jedoch ebenfalls Muster erzeugen oder verbergen. Verwenden Sie Kamerabeobachtungen, um einen Zustand zu finden, und bestaetigen Sie ihn anschliessend mit einer definierten optischen Messung.
Dokumentieren Sie den Betriebszustand, in dem das Symptom auftritt. Eine Lampe, die an Netzstrom stabil wirkt, kann sich bei Umschaltung, später Entladung oder Wiederaufladung anders verhalten. Fassen Sie Ergebnisse verschiedener Zustände nicht unter einer Schlussfolgerung „flimmerfrei“ zusammen.
Ein Abnahmeprotokoll in drei Stufen erstellen
Die aussagekräftigste Freigabedokumentation trennt Spezifikationsprüfung, kontrollierte Musterprüfung und Produktionsverifizierung.
| Phase | Aufzubewahrender Nachweis | Freigabeentscheidung |
|---|---|---|
| Spezifikation | Architektur, Verdrahtung, Notlichtniveau, Dauer, Kennwerte und Bauteilreferenzen | Ist das Angebot prüfbar und eindeutig? |
| Muster | Zeitlich abgestimmte Ergebnisse für Normalbetrieb, Umschaltung, Entladung, Wiederherstellung und Wiederaufladung | Erfüllt das benannte Muster die Projektgrenzwerte? |
| Produktion | Freigegebene Referenzen, Wareneingangsprüfungen und Änderungssteuerungsaufzeichnung | Bleibt die gelieferte Produktion dem freigegebenen Muster gleichwertig? |
For market-specific documentation, certification and installation boundaries, consult the LED tube global compliance guide und die zustaendige Projektinstanz. Ein Laborergebnis ist nur aussagekraeftig, wenn seine Konfiguration und Pruefbedingungen dem angebotenen Produkt entsprechen.
Wartung und ?nderungsmanagement planen
Batteriealter, Treiberrevision, LED-Last, Verdrahtung und thermische Bedingungen können Notlichtverhalten ändern. Definieren Sie Verantwortlichkeiten für Inspektion und periodische Prüfung, Austauschintervalle gemäß freigegebenem System, Ersatzteilidentität und die nach jeder Bauteiländerung erforderliche Maßnahme.
Verwenden Sie die lighting maintenance and spare-parts planning guide to structure installed-base records. For a new order, request a controlled bill of materials, label format and revision process; the New Lights factory and manufacturing capability page skizziert den weiter gefassten Produktions- und Qualitätskontext.
RFQ und Prüfbrief vorbereiten
Senden Sie dem Lieferanten erforderliche Architektur, Länge, Leistung, Versorgung, Definition des Notlichtniveaus, Dauer, Kontext von Leuchte und Verdrahtung, Übergangsgrenze, Kennwerte für zeitliches Licht, Umgebungsgrenze und Dokumentationsliste. Fordern Sie genaue Referenzen für Röhre, Treiber und Batterie an, die auf Angebot, Muster und Produktionsauftrag erscheinen.
To review an Emergency T8 configuration, Kontaktieren Sie New Lights mit dem Projektmarkt, der Leuchte, dem Verdrahtungsplan, der erforderlichen Dauer und der Abnahmemethode.
Häufig gestellte Fragen
Deckt eine Spezifikation „ohne Flimmern“ den Notbetrieb ab?
Nicht automatisch. Bestätigen Sie Umfang der Aussage und prüfen Sie Normal-Wechselstrom, Umschaltung, Batterieentladung, Wiederherstellung und Wiederaufladung für die genaue Konfiguration.
Ist eine niedrigere Notausgabe dasselbe wie Flimmern?
Nein. Ein geplanter Schritt auf ein niedrigeres konstantes Niveau und eine wiederholte zeitliche Modulation sind unterschiedliche Beobachtungen. Beide koennen Grenzwerte benoetigen, sollten jedoch getrennt gemessen werden.
Kann eine Handykamera eine Notfallröhre freigeben?
Nein. Sie ist für eine Vorauswahl nützlich, aber Kameraeinstellungen können Streifenbildung erzeugen oder verbergen. Verwenden Sie für die Abnahme eine definierte optische Messung.
Wann sollte Flimmern während eines Dauertests geprüft werden?
Prüfen Sie den Übergang und stabilen Notbetrieb und wiederholen Sie dann Messungen in kontrollierten Intervallen über die erforderliche Dauer, insbesondere nahe dem Ende der Entladung.
Können Testergebnisse nach Änderung von Batterie oder Treiber wiederverwendet werden?
Erst nachdem die Änderung gegen die freigegebene Konfiguration geprüft und ihre Wirkung verifiziert wurde. Änderungen an Treiber, Batterie, Last und Verdrahtung können Übergang, Dauer und Verhalten des zeitlichen Lichts verändern.
