Ein Treiber für röhrenförmige LED-Lampen muss zur LED-Platine, Eingangsversorgung, Röhrenkonstruktion, Steuerungen und vorgesehenen Betriebsumgebung passen. Die Wattzahl allein kann die Kompatibilität nicht belegen. Die relevante Auswahlfrage lautet, ob ein definierter Treiber die vorgesehene LED-Last ?ber Produktions-, Temperatur- und Versorgungsschwankungen hinweg regeln kann und dabei die Sicherheits- und Leistungsanforderungen des Projekts erfüllt.
Beginnen Sie mit der vollständigen Lampenarchitektur. Dokumentieren Sie Betriebsfenster der LED-Platine, Marktspannung, Verdrahtungsmethode, Gehäuse, Dimmvorgabe und Abnahmekriterien, bevor Sie eine Schaltung oder einen Lieferanten wählen. So wird verhindert, dass ein nominell geeigneter Treiber beim Start, Heißbetrieb, Dimmen auf niedrigem Niveau oder unter abnormalen Bedingungen zur Einschränkung wird.
Behandeln Sie den Treiber als Teil des vollständigen Röhrensystems. Jede Schnittstelle benötigt einen definierten Betriebsbereich und eine Prüfmethode.
Die Leitfaden: LED-Röhre im Vergleich zu Leuchtstoffröhre erläutert die umfassenderen Retrofit-Architekturen. Dieser Artikel konzentriert sich auf die Auswahl und Qualifizierung der LED-Leistungsumwandlungsstufe innerhalb oder zusammen mit einem TLED-System.
Die Aufgabe des Treibers vor der Auswahl definieren
Ein LED-Treiber wandelt elektrische Leistung um und regelt sie für ein LED-Gehäuse, eine Anordnung oder Lampe. Abhängig von der Topologie kann er außerdem Eingangsfilterung, Leistungsfaktorkorrektur, ?berspannungsbehandlung, Dimm-Schnittstellen, Fehlerreaktion und Wärmeschutz bereitstellen.
Diese Beschreibung bedeutet nicht, dass jedes Merkmal in jedem Treiber vorhanden ist. Erstellen Sie ein Anforderungsblatt, das Pflichtfunktionen von optionalen Funktionen trennt. Eine direkt verdrahtete Röhre, eine vorschaltgerätkompatible Röhre und ein Type C-System mit externem Treiber setzen unterschiedliche elektrische und Installationsgrenzen für den Treiber.
| Anforderungsgruppe | Vor der Auswahl festlegen | Zu prüfender Nachweis | Häufiger zu vermeidender Kurzschluss |
|---|---|---|---|
| LED-Last | Stromsollwert und vollständiges Spannungsfenster | Daten der LED-Platine und Messungen an der montierten Lampe | Auswahl nur nach Watt |
| Eingabe | Spannung, Frequenz, Toleranzen und Störungen | Prüfbericht unter relevanten Bedingungen | Die Nennspannung als vollständigen Bereich behandeln |
| Bauwesen | Interner oder externer Treiber, Platz und thermischer Pfad | Zeichnung, Stückliste und thermische Messungen | Den Treiber nur auf einer offenen Werkbank prüfen |
| Steuerung | Schaltung, Dimmverfahren und Betriebsbereich | Kompatibilitätsdaten und repräsentative Schaltungsprüfung | Anzunehmen, dass eine gemeinsame Protokollbezeichnung das Verhalten nachweist |
| Sicherheit | Isolation, berührbare Teile und Verdrahtungsarchitektur | Anwendbare Zertifizierung und Anweisungen | Den Treiber unabhängig von der Röhre behandeln |
Das Betriebsfenster der LED-Platine anpassen

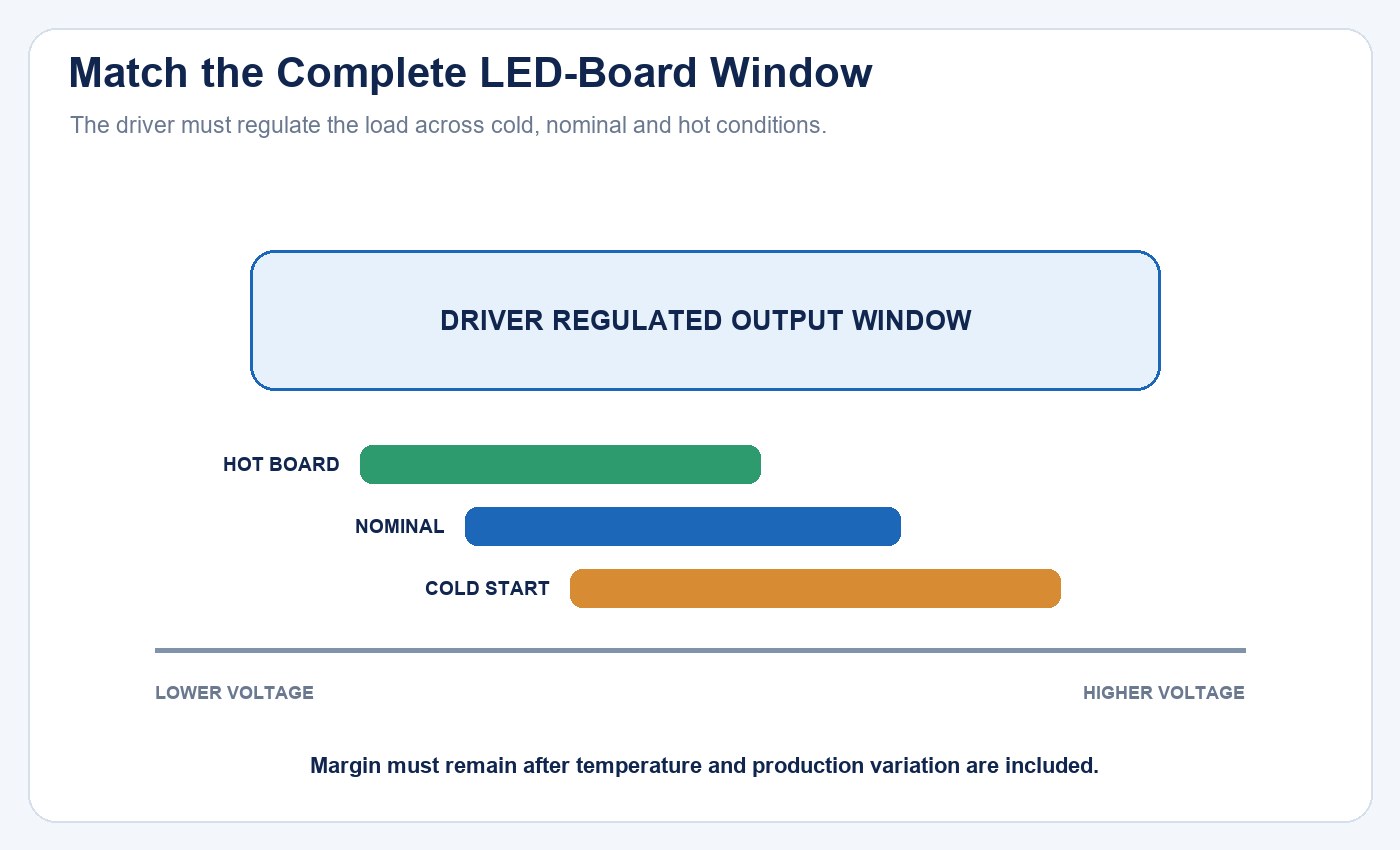

Der Ausgang des Treibers muss die LED-Reihe ?ber Kaltstart, stabilisierten Betrieb, Toleranz und alterungsbedingte ?nderung abdecken. Definieren Sie LED-Gehäuse, Reihen-Parallel-Anordnung, Sollstrom und Verteilung der Durchlassspannung. Eine feste Spannung je LED oder ein universeller Strom ist keine gültige Auslegungsregel.
Die Durchlassspannung verändert sich mit Bauteilauswahl, Strom, Temperatur und Produktionsverteilung. Wenn die Reihenspannung ?ber den Regelbereich des Treibers steigt, erreicht der Treiber möglicherweise nicht den vorgesehenen Strom. Fällt sie außerhalb des unterstützten unteren Bereichs, können sich Regelung oder Schutzverhalten ?ndern. Die Auslegung benötigt daher Reserve um das erwartete Betriebsfenster statt eines einzelnen berechneten Punkts.
Der Bereich der LED-Platine muss unter den für das Produkt relevanten Bedingungen innerhalb des geregelten Ausgangsfensters des Treibers bleiben.
Prüfen Sie das montierte System bei Kaltstart, Nennbetrieb und dem definierten heißen Zustand. Dokumentieren Sie Stromregelung, Lichtabgabe, Einschaltüberschwingen und etwaige Schutzschaltungen. Verwenden Sie den Checkliste zur Bewertung von LED-Beleuchtungsmustern um Muster, Konfiguration und Abnahmekriterien nachvollziehbar zu halten.
Die Eingangs- und Netzqualitätsgrenze festlegen
Definieren Sie Zielmärkte, Nennversorgung, Frequenz und zulässige Abweichung. Entscheiden Sie anschließend, für welche Störungen Nachweise erforderlich sind: Unterspannung, ?berspannung, wiederholtes Schalten, Einschaltstrom, ?berspannungssto?, Oberschwingungen sowie leitungsgebundene oder abgestrahlte Emissionen.
Wirkleistung, Scheinleistung, Leistungsfaktor, harmonische Verzerrung und Effizienz beschreiben unterschiedliches Verhalten. Ein hoher Leistungsfaktor belegt weder hohe Effizienz noch geringes Flimmern. Die Checkliste für Käufer zu Flicker, Leistungsfaktor und THD zeigt, wie diese Messungen angefordert werden, ohne eine Kennzahl durch eine andere zu ersetzen.
| Kennzahl oder Ereignis | Was es aufzeigt | Was dies nicht belegt | Sinnvolle Prüfgrenze |
|---|---|---|---|
| Wirkungsgrad | Treiberverlust an einem angegebenen Betriebspunkt | Installierte Temperatur oder Lebensdauer | Ein- und Ausgangsleistung nach Stabilisierung |
| Leistungsfaktor | Beziehung zwischen Wirkleistung und Scheinleistung | Harmonisches Spektrum oder Lichtmodulation | Definierte Spannung, Frequenz und Last |
| THD | Oberschwingungsanteil des Eingangsstroms | Effizienz oder Flimmern | Dieselbe Konfiguration für die Konformitätsprüfung verwendet |
| Einschaltstrom | Kurzzeitiger Einschaltstrom | Beständigkeit gegen wiederholtes Schalten | Minimale und maximale Anzahl von Stromkreisen |
| Verhalten bei Überspannungen | Verhalten bei einem definierten transienten Ereignis | Störfestigkeit gegenüber allen Störungen am Einsatzort | Wellenform, Pegel, Polarität, Kopplung und Bestehenskriterium |
Dimensionieren Sie Schaltgeräte oder Steuerungen nicht allein anhand der Dauerleistungswattzahl. Mehrere elektronische Treiber können gegenüber einer einzelnen Last mit derselben Gesamtwattzahl andere Einschalt- und wiederholte Spitzenstrombedingungen erzeugen.
Die thermische Leistung in der vollständigen Röhre prüfen
Treiberverluste werden innerhalb eines schmalen Gehäuses zu Wärme. Das Ergebnis hängt von Topologie, Platzierung der Komponenten, Röhrenmaterialien, Erwärmung der LED-Platine, Ausrichtung, Umgebungstemperatur und davon ab, ob die Trägerleuchte Wärme einschließt.
Identifizieren Sie Messpunkt, Grenzwert und Prüfbedingung der Treibertemperatur. Messen Sie die vollständige Röhre nach Stabilisierung in einer repräsentativen Leuchte oder Umhüllung. Eine Treibertemperatur auf offener Werkbank kann die installierte thermische Reserve nicht belegen.
Die thermische Prüfung sollte die Temperatur mit den tatsächlichen Bauteilkennwerten und der Belastung verknüpfen. Elektrolytkondensatoren können wichtig sein, aber auch Halbleiter, magnetische Bauteile, Widerstände, Lötstellen und Schutzteile benötigen eine geeignete Auswahl und Derating. Die Leitfaden zur Zuverlässigkeit von Straßenleuchtentreibern behandelt dieselbe Nachweiskette im anspruchsvolleren Kontext einer Außenleuchte.
Schutz- und Wiederherstellungsverhalten festlegen
Listen Sie die für das Produkt relevanten abnormalen Bedingungen auf: offener Ausgang, Kurzschluss, ?berlast, ?berm??ige Temperatur, ?berspannungssto? und Versorgung außerhalb des zulässigen Bereichs. Legen Sie für jede Bedingung sowohl Schutzmaßnahme als auch Wiederherstellungsverhalten fest.
Ein Treiber kann abschalten, die Leistung begrenzen, einen wiederholten Neustartzyklus beginnen oder verriegelt bleiben, bis die Stromversorgung entfernt wird. Diese Verhaltensweisen beeinflussen Sicherheit, sichtbare Symptome und Felddiagnose. Wiederholtes Blinken kann beispielsweise auf Schutzzyklen statt auf ein ausgefallenes LED-Gehäuse hinweisen.
Der Schutz sollte mit vollständigem Produkt und elektrischer Umgebung abgestimmt werden. Ein einzelner universeller ?berspannungswert ist nicht für jeden Innen-, Industrie- oder Außenstromkreis geeignet. Berichte sollten Wellenform, Niveau, Polarität, Kopplungsweg, Musteridentität und Bestehenskriterium angeben.
Sicherheits-, Isolations- und Installationsarchitektur getrennt betrachten
Ermitteln Sie, ob der Treiber galvanisch getrennt oder nicht getrennt ist und wie diese Wahl zugängliche Teile, Kriechstrecke, Luftstrecke, Spannungsfestigkeitsprüfung, Isolierung und Installationsanweisungen beeinflusst. Prüfen Sie die Sicherheit auf Lampensystemebene, statt den internen Treiber als eigenständig zugelassenes Objekt zu behandeln.
Dokumentieren Sie für Retrofit-Röhren, ob das Produkt ?ber ein kompatibles Leuchtstofflampen-Vorschaltgerät arbeitet, nach einer definierten Umrüstung Netzspannung erhält oder einen externen LED-Treiber verwendet. Fassungsausführung, ein- oder zweiseitige Einspeisung, Leuchtenkennzeichnungen und Austauschhinweise gehören zur Produktgrenze.
Die Checkliste für Konformitätsunterlagen zu LED-Produkten hilft, Produktidentitaet, anwendbaren Standard, Berichtsumfang und Marktdokumentation zu unterscheiden. Elektrische Messungen und Aenderungen sollten nur durch qualifiziertes Personal nach freigegebenen Verfahren durchgefuehrt werden.
Flimmern und Lichtstabilität prüfen
Ausgangsfilterung, Steuerungsmethode und Lastpunkt beeinflussen die zeitliche Lichtmodulation. Prüfen Sie die für Markt oder Anwendung erforderlichen genauen Kennwerte und dokumentieren Sie die Betriebsbedingung hinter jedem Ergebnis.
Prüfen Sie volle Lichtleistung und alle erforderlichen gedimmten Zustände. Berücksichtigen Sie relevante Versorgungsschwankungen, Aufwärmen und Mindestlastbedingungen. Beobachten Sie Anlaufverzögerung, ?berschwingen, Aussetzer, Zyklusbetrieb, Flimmern und akustische Geräusche. Ein Muster mit der Handykamera kann helfen, ein Symptom zu dokumentieren, ist jedoch keine kalibrierte Messung.
Ein Qualifizierungspaket verknüpft jede Entscheidung mit einem definierten Muster, einer Bedingung, Messung und einem Abnahmekriterium.
Dimmung als Aufgabe der Systemkompatibilität behandeln
Nicht jede TLED ist dimmbar. Wenn eine Steuerung erforderlich ist, definieren Sie Methode, kompatible Geräte, minimale nutzbare Lichtleistung, Aus-Verhalten, Kennlinie, Übergänge und Stromkreismenge. Eine Kennzeichnung wie Phasenanschnitt, 0–10 V oder DALI belegt keine Kompatibilität mit jedem Controller, der denselben Begriff trägt.
Testen Sie den exakten Treiber, die LED-Last, die Steuerung, die Versorgung und die Verdrahtungstopologie gemeinsam. Prüfen Sie Anlauf, Einschaltspitzen, Aussetzer, Flimmern, Geräusche, Übergänge und Wiederherstellung nach Stromunterbrechung. Die Leitfaden zur Kompatibilität von LED-Treibern, Dimmung und Steuerung stellt die projektbezogene Abfolge für die Inbetriebnahme bereit.
Zuverlässigkeit mit einer Nachweiskette qualifizieren
Zuverlässigkeit ist kein Bauteilslogan und keine Umrechnung aus der Lichtstromerhaltung eines LED-Gehäuses. Definieren Sie die Ausfallkriterien für die vollständige Lampe und verknüpfen Sie dann Betriebstemperatur, Bauteilbelastung, Schutz, Fertigungssteuerungen und Prüfdauer mit dieser Definition.

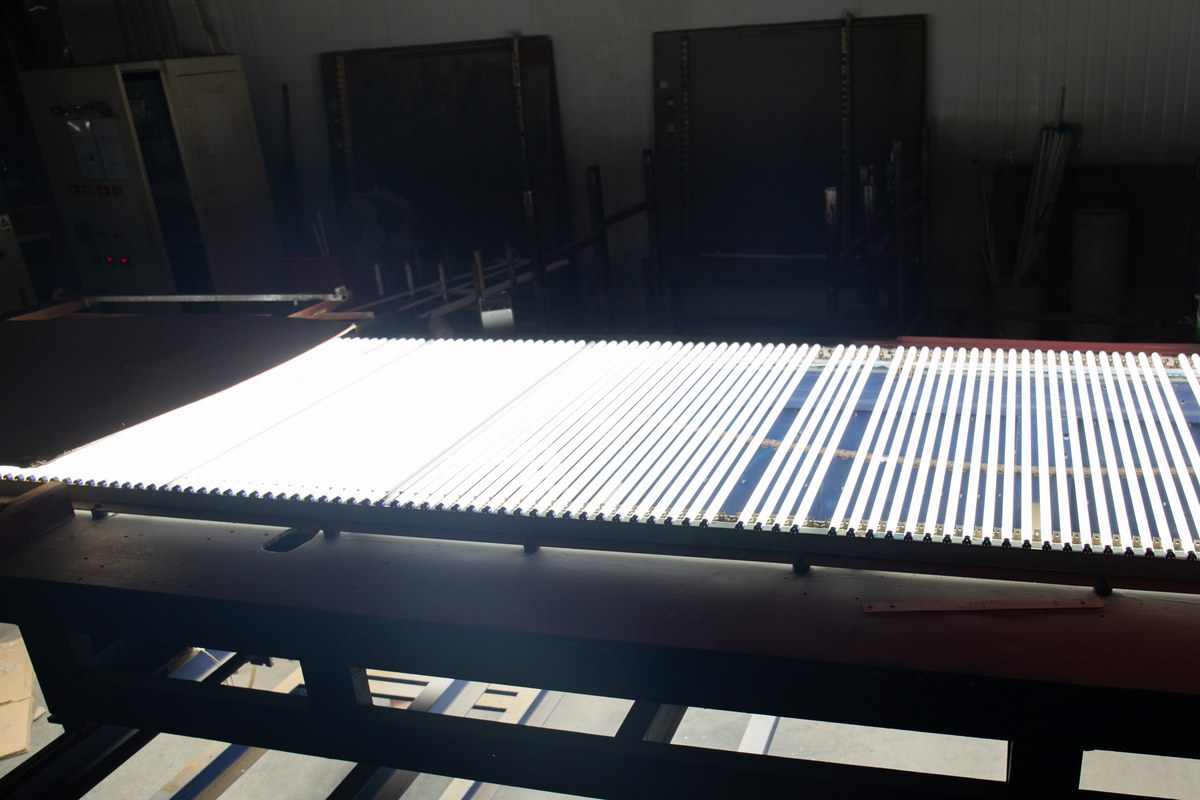

| Nachweisgrundlage | Zu beantwortende Frage | Schwacher Ersatznachweis |
|---|---|---|
| Planungsprüfung | Sind Topologie, Nennwerte und Derating angemessen? | Eine allgemeine Markenliste für Komponenten |
| Thermische Validierung | Welche Temperaturen treten in der montierten Röhre auf? | Betrieb auf offener Prüfbank |
| Belastungsprüfung | Welche Ausfallarten werden geprüft und wie lange? | Ein Foto eines Alterungsraums allein |
| Produktionssteuerung | Wird die freigegebene Konstruktion chargen- und revisionsbezogen wiederholt? | Ein Golden Sample ohne BOM-Kontrolle |
| Rückmeldungen aus dem Feld | Werden Ausfälle mit Bezugsgröße und Grundursache klassifiziert? | Anekdoten ohne Rückverfolgbarkeit |
Lieferanten- und Versionsänderungen kontrollieren
Das Treiberverhalten kann sich ?ndern, wenn ein Kondensator, Controller-IC, Transformator, Leiterplatte, Firmware oder Lieferant geändert wird. Legen Sie die freigegebene Stückliste und Revision fest und definieren Sie anschließend, welche Ersetzungen eine technische Prüfung, Wiederholungsprüfung oder Kundenfreigabe erfordern.
Verknüpfen Sie die Treiberrevision mit dem Lampenmodell, dem Produktionslos und dem Prüfprotokoll. Ein Ersatz, der zur Nennwattzahl passt, kann dennoch Anlauf, Ausgangswelligkeit, thermisches Verhalten, Schutz oder Steuerungskompatibilität verändern. Die Leitfaden zur Bewertung von LED-Röhrenlieferanten erläutert, wie die Konsistenz von Muster zu Produktion und die Änderungssteuerung geprüft werden.
Symptome diagnostizieren, ohne einen Treiberdefekt vorauszusetzen
Kein Licht, Flimmern, Zyklusbetrieb, verringerte Leistung oder Steuerungsfehler können den Treiber betreffen, doch dieselben Symptome können von Versorgung, Vorschaltgerät, Fassungen, Verdrahtung, LED-Platine, Temperatur oder Steuerzustand stammen. Erfassen Sie Modell, Charge, Architektur, Eingang, Leuchte, Betriebshistorie und Symptom, bevor Teile ersetzt werden.
Wenn mehrere Lampen an einem Stromkreis gemeinsam ausfallen, beginnen Sie mit der gemeinsamen Versorgungs- und Steuerungsgrenze. Wenn sich eine Lampe unterscheidet, vergleichen Sie ihre lokalen Anschlüsse und Betriebsbedingungen. Bewahren Sie ausgefallene Teile und Unterlagen für die Ursachenanalyse auf. Die Leitfaden zur Diagnose von LED-Leuchtenausfällen stellt eine Abfolge auf Systemebene bereit.
Checkliste zur Qualifizierung eines TLED-Treibers
Vor der Freigabe bestätigen:
- Die Lampenarchitektur und der Markt sind definiert.
- Strom- und Spannungsfenster der LED-Platine sind ?ber relevante Bedingungen dokumentiert.
- Eingangsspannung, Frequenz, Toleranzen und Störungen sind spezifiziert.
- Effizienz, PF, Oberschwingungen und Einschaltstrom werden getrennt gemessen.
- Thermische Grenzen sind in der vollständigen Röhre und einer repräsentativen Leuchte verifiziert.
- Fehlerschutz und Wiederherstellungsverhalten sind dokumentiert.
- Nachweise zu Sicherheit, Isolierung, Verdrahtung und Installation entsprechen der exakten Konfiguration.
- Flimmern und Lichtstabilität erfüllen die Anwendungskriterien.
- Die Dimmung ist, wo erforderlich, als vollständiges Treiber-Steuerungs-Last-System validiert.
- Zuverlässigkeits-, Stücklisten-, Revisions- und Lieferantenänderungskontrollen sind auditierbar.
Verwenden Sie die Leitfaden für Beleuchtungswartung und Ersatzteile um die genehmigte Treiberidentität in die Serviceplanung zu übernehmen. Für eine OEM-Prüfung, Kontaktieren Sie New Lights mit Röhrenarchitektur, Betriebsfenster der LED-Platine, Eingangsmarkt, Leuchtenbedingung, Steuerungen und erforderlichen Nachweisen.
Häufig gestellte Fragen
Reicht die Wattzahl zur Auswahl eines TLED-Treibers aus?
Nein. Die Wattzahl definiert weder erforderlichen Strom noch Spannungsbereich der LED-Reihe, Eingangsverhalten, thermische Grenzen, Schutz, Sicherheit oder Steuerungskompatibilität.
Gilt ein Durchlassspannungswert für jede LED?
Nein. Die Durchlassspannung variiert mit Gehäuse, Strom, Temperatur und Produktionsverteilung. Verwenden Sie den genauen Betriebsbereich der LED-Platine.
Bedeutet ein hoher Leistungsfaktor, dass der Treiber effizient ist?
Nein. Leistungsfaktor und Effizienz beschreiben unterschiedliche Beziehungen. Messen Sie beide unter den angegebenen Betriebsbedingungen.
Sind Elektrolytkondensatoren das einzige Zuverlässigkeitsrisiko eines Treibers?
Nein. Halbleiter, magnetische Bauteile, Widerstände, Lötstellen, Schutzteile, thermische Bedingungen und Fertigungsvariation können Leistung oder Lebensdauer ebenfalls begrenzen.
Kann jeder LED-Treiber mit einem Dimmer arbeiten, der dieselbe Protokollkennzeichnung trägt?
Nein. Prüfen Sie genauen Treiber, Controller, LED-Last, Stromkreismenge, Einstellungen und Firmware als ein System.
Kann ein Treiber durch ein anderes Modell mit derselben Wattzahl ersetzt werden?
Nur nach Bestätigung der Kompatibilität von Eingang, Ausgang, Sicherheit, Wärme, Schutz, Steuerung, physischer Ausführung und Freigabe. Die Nennwattzahl allein reicht nicht aus.
