Flimmern, Leistungsfaktor und gesamte harmonische Verzerrung beschreiben unterschiedliche Teile des LED-Systemverhaltens. Ein hoher Wert in einem Bereich kann keine gute Leistung in einem anderen beweisen. Käufer sollten optische Wellenformnachweise und benannte Kennwerte für zeitliche Lichtartefakte getrennt von Leistungsfaktor, Stromoberschwingungen, Einschaltstrom und Dimmverhalten anfordern ? und verlangen, dass jedes Ergebnis genaue Leuchte, Treiber, Eingang, Last, Steuerung und Betriebspunkt nennt.
Die praktische Aufgabe besteht nicht darin, die meisten Zahlen zu sammeln. Sie besteht darin, jede Zahl reproduzierbar zu machen und mit der Anwendungsentscheidung zu verknuepfen, die sie unterstuetzt.

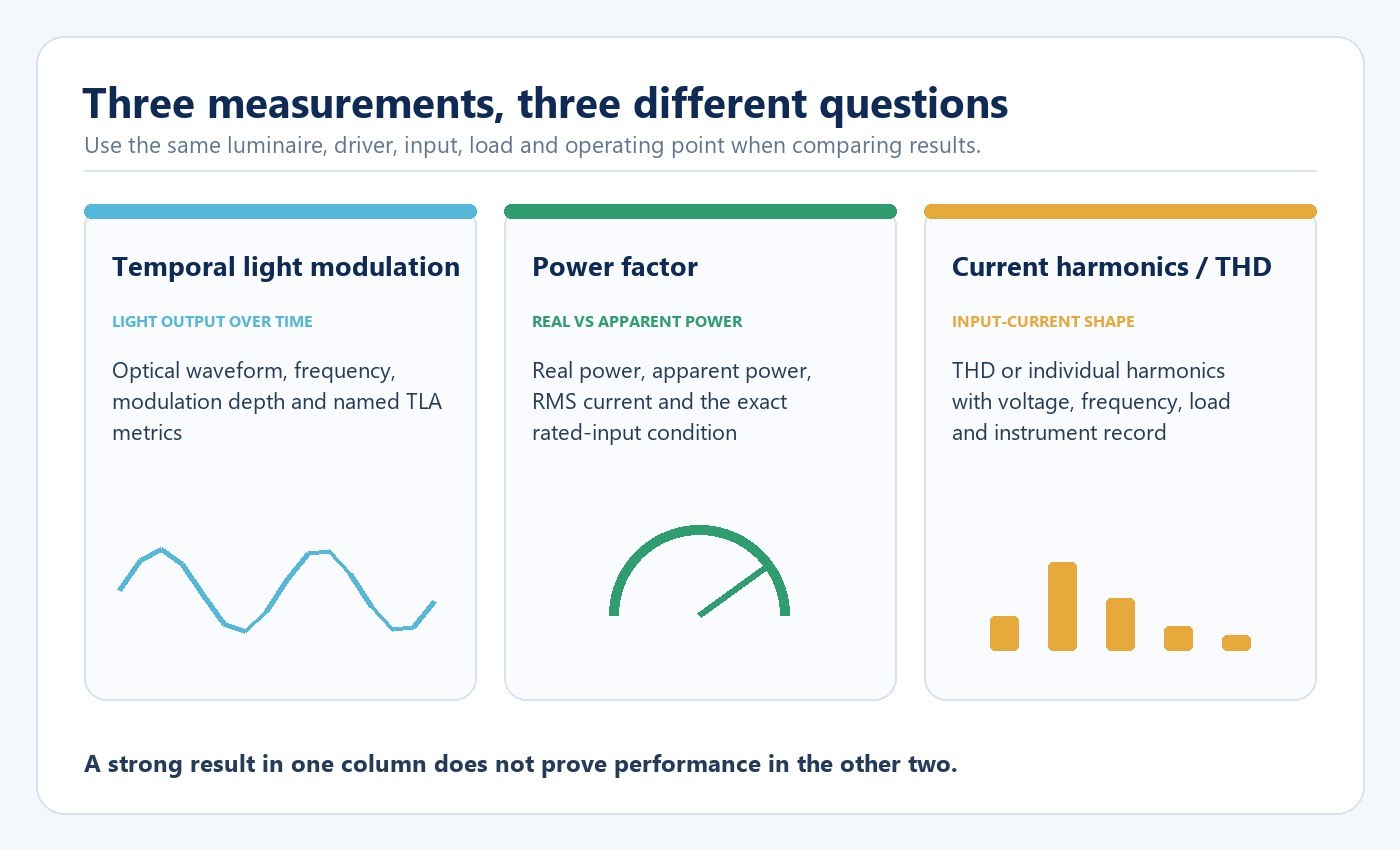

Die drei Fragen getrennt halten
| Messen | Was es beschreibt | Was der Einkäufer anfordern sollte |
|---|---|---|
| Zeitliche Lichtmodulation (TLM) | Veränderung des Lichtstroms ?ber die Zeit | Optische Wellenform, Grundfrequenz, Modulationstiefe, benannter Kennwert, Methode und Betriebspunkt |
| Leistungsfaktor (PF) | Beziehung zwischen tatsächlicher und scheinbarer Eingangsleistung | PF mit Wirkleistung, Scheinleistung, RMS-Strom, Spannung, Frequenz und Last |
| Stromoberschwingungen / THD | Verzerrung der Eingangsstromwellenform | THD- oder Daten zu einzelnen Oberschwingungen mit Spannungs-, Frequenz-, Last- und Geräteaufzeichnung |
Das U.S. Department of Energy (DOE) beschreibt TLM als schnelle Veränderung der Lichtleistung und erläutert, dass die LED-Reaktion dem Strom folgt, den Treiber- und Dimmerelektronik liefern. PF und Stromoberschwingungen sind elektrische Eingangsmessungen; keines von beiden beschreibt die optische Wellenform. Ein Treiber kann daher einen hohen PF aufweisen, während die angeschlossenen LEDs weiterhin erhebliche Modulation zeigen, und ein optisches Ergebnis mit geringer Modulation belegt keine akzeptablen Stromoberschwingungen.
Die vollständige Prüfkonfiguration spezifizieren
Schreiben Sie Modell und Revision von Leuchte, Lampe und Treiber in die Anfrage. Ergänzen Sie Nenneingangsspannung und -frequenz, Versorgungszustand, Anzahl angeschlossener Einheiten, Dimmer- oder Steuerungsmodell, Steuerungsprotokoll, gewählte Leistungs- oder CCT-Einstellung, Ausgangswert, Stabilisierungszeit, Umgebungsbedingung und Messgerät. Kann Firmware oder eine programmierte Kurve das Verhalten ?ndern, dokumentieren Sie auch diese Version.
Diese Konfigurationsaufzeichnung ist Teil des Ergebnisses, kein Verwaltungsdetail. Treiberlast, Dimmwert und die vom Dimmer gelieferte Wellenform können die optische Wellenform verändern. Leistungsmessungen ?ndern sich ebenfalls mit Last und Eingangsbedingungen. Ein Wellenform-Screenshot ohne Erfassungseinstellungen oder ein PF-Wert ohne elektrische Bedingungen kann keinen zuverlässigen Vergleich stützen.
For projects using external controls, the LED driver and dimming compatibility guide erklärt, wie die vollständige Steuerungskette definiert wird, bevor Muster verglichen werden.

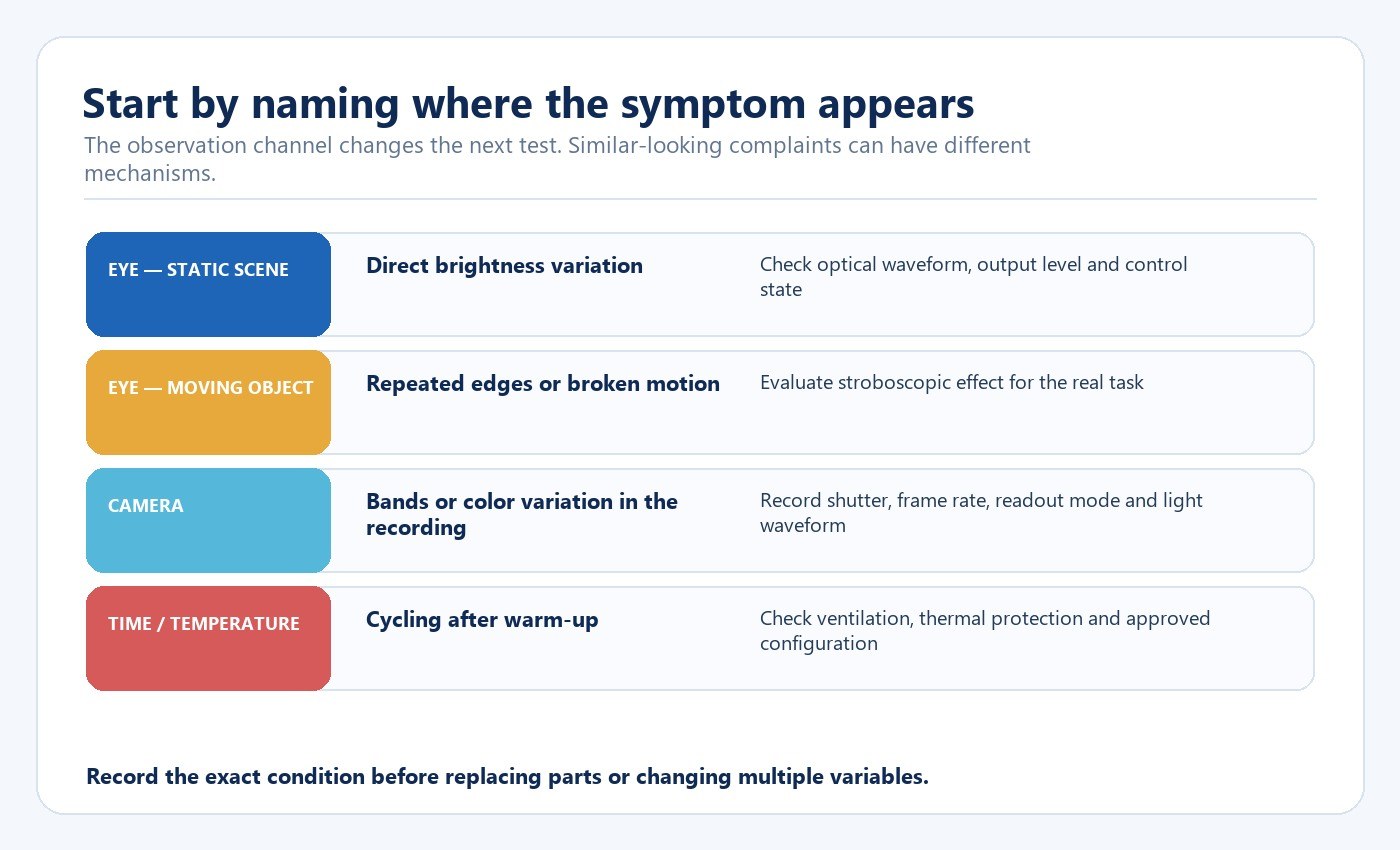

Bewerten Sie das zeitliche Verhalten über den relevanten Beobachtungskanal
?Es flimmert? kann mehrere unterschiedliche Beobachtungen bezeichnen. Direktes Flimmern ist eine wahrgenommene Helligkeitsschwankung, während Beobachter und Szene relativ ruhig sind. Ein stroboskopischer Effekt tritt auf, wenn sich ein beleuchtetes Objekt bewegt. Phantom-Array-Effekte können bei schnellen Augenbewegungen auftreten. Eine Kamera kann Bänder oder Farbabweichungen zeigen, weil ihr Belichtungszeitpunkt verschiedene Phasen der Lichtwellenform abtastet.
Das DOE weist darauf hin, dass keine einzelne Kennzahl alle Frequenzen, Beobachter und Anwendungen abdeckt. PstLM, SVM, Wellenformmessungen und Anwendungs-Mock-ups beantworten unterschiedliche Fragen. Die RFQ sollte daher die besetzte Aufgabe, bewegte Maschinen oder Objekte, empfindliche Nutzer und die fuer das Projekt relevante Kameranutzung identifizieren.
Jeden Betriebspunkt prüfen, der das Ergebnis verändern kann
Prüfen Sie nicht nur bei voller Leistung. Beziehen Sie die vorgesehene minimale Dimmstufe, repräsentative Zwischenwerte, Start, Dauerbetrieb, Steuerungsübergänge und die Wiederherstellung nach Stromausfall ein. Wenn die Anwendung CCT- oder Leistungseinstellungen verändert, behandeln Sie jede relevante Kombination als eigenen Betriebspunkt.
Instabilität bei niedrigen Dimmstufen kann auftreten, wenn der Treiber seine Regelstrategie ?ndert, das Dimmer-Treiber-Paar außerhalb eines stabilen Bereichs arbeitet oder die angeschlossene Last unter den vorgesehenen Bereich eines Steuergeräts fällt. Gehen Sie nicht davon aus, dass Pulsweitenmodulation automatisch unzulässig ist: Frequenz, Modulationstiefe, Tastverhältnis, Wellenform und Anwendung beeinflussen alle das Ergebnis. Umgekehrt ist eine Aussage wie ?hohe Frequenz? ohne die tatsächliche Wellenform und Prüfbedingung unvollständig.
Lesen Sie Leistungsfaktor und THD zusammen ? fassen Sie sie jedoch nicht zusammen
Der PF kann durch die Phasenverschiebung zwischen Spannung und Strom sowie durch Wellenformverzerrungen beeinflusst werden. THD beschreibt Verzerrungen im Verhältnis zur Grundschwingung, doch ein Prozentsatz allein zeigt weder den absoluten Strom noch die Stärke einzelner Oberschwingungen oder die Wirkung vieler Treiber in einem Stromkreis.
Fordern Sie für die Prüfung eines Stromkreises Wirkleistung, Scheinleistung, RMS-Strom, PF, THD oder einzelne Oberschwingungen sowie die genaue Eingangsbetriebsbedingung an. Ergänzen Sie Nachweise zum Einschaltstrom und die Grundlage für Empfehlungen zur Anzahl der Geräte pro Leitungsschutzschalter. Die nutzbare Anzahl hängt vom Treiber, Schutzgerät, der Netzimpedanz, dem Schaltzeitpunkt und der Zahl angeschlossener Produkte ab; eine einfache Division der Leistung reicht nicht aus.

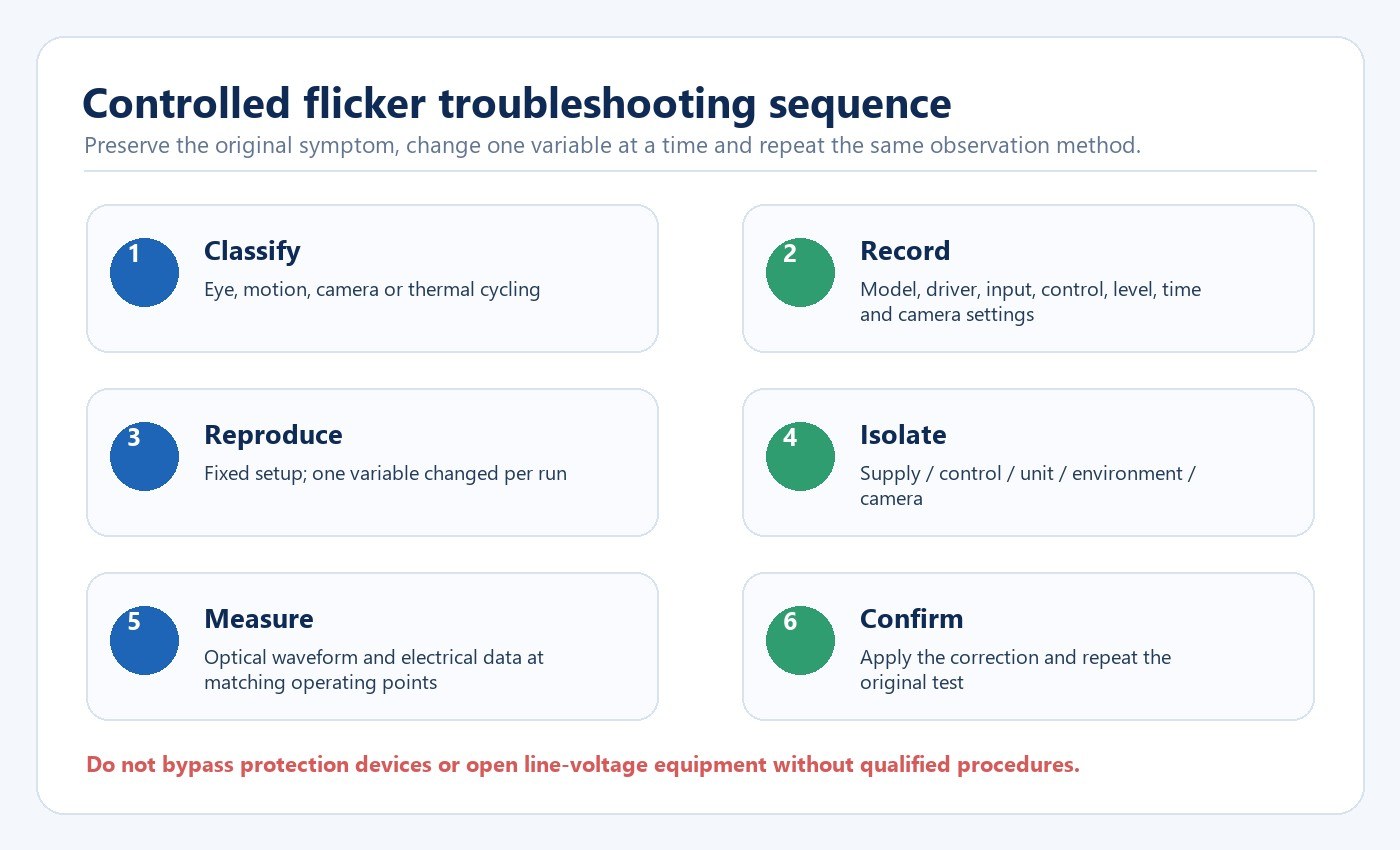

Eine kontrollierte Fehlersuchfolge verwenden
Wenn bereits ein Symptom besteht, bewahren Sie zunächst die ursprüngliche Konfiguration. Dokumentieren Sie, welche Geräte sich gemeinsam verändern, ob das Problem einem Produkt folgt, bei welcher Ausgangsstufe es beginnt, die Zeit seit dem Start, die Umgebungsbedingung und jeden Steuerbefehl. Bei Kamerasymptomen dokumentieren Sie zusätzlich Kameramodell, Verschlussart, Verschlusszeit, Bildrate, Auslese- oder Flimmerminderungseinstellung und Aufnahmemodus.
?ndern Sie jeweils nur eine Variable. Prüfen Sie ein freigegebenes, nachweislich einwandfreies Gerät in derselben Konfiguration und testen Sie dann ? soweit der Hersteller dies zulässt ? das verdächtige Gerät mit einer freigegebenen, nachweislich einwandfreien Versorgung oder Steuerung. Ein gemeinsames Symptom bei mehreren Leuchten weist auf eine gemeinsame Versorgungs- oder Steuerungsbedingung hin; ein Symptom, das einem einzelnen Gerät folgt, weist auf ein Problem auf Geräteebene hin. Wiederholte Schaltvorgänge nach dem Aufwärmen machen thermische Bedingungen und Schutzverhalten zur Priorität.
?ffnen Sie keine netzspannungsführenden Geräte, ersetzen Sie keinen nicht freigegebenen Adapter und überbrücken Sie keine thermischen oder Schutzvorrichtungen. Interne Inspektionen und elektrische Messungen erfordern qualifiziertes Personal und das freigegebene Serviceverfahren.

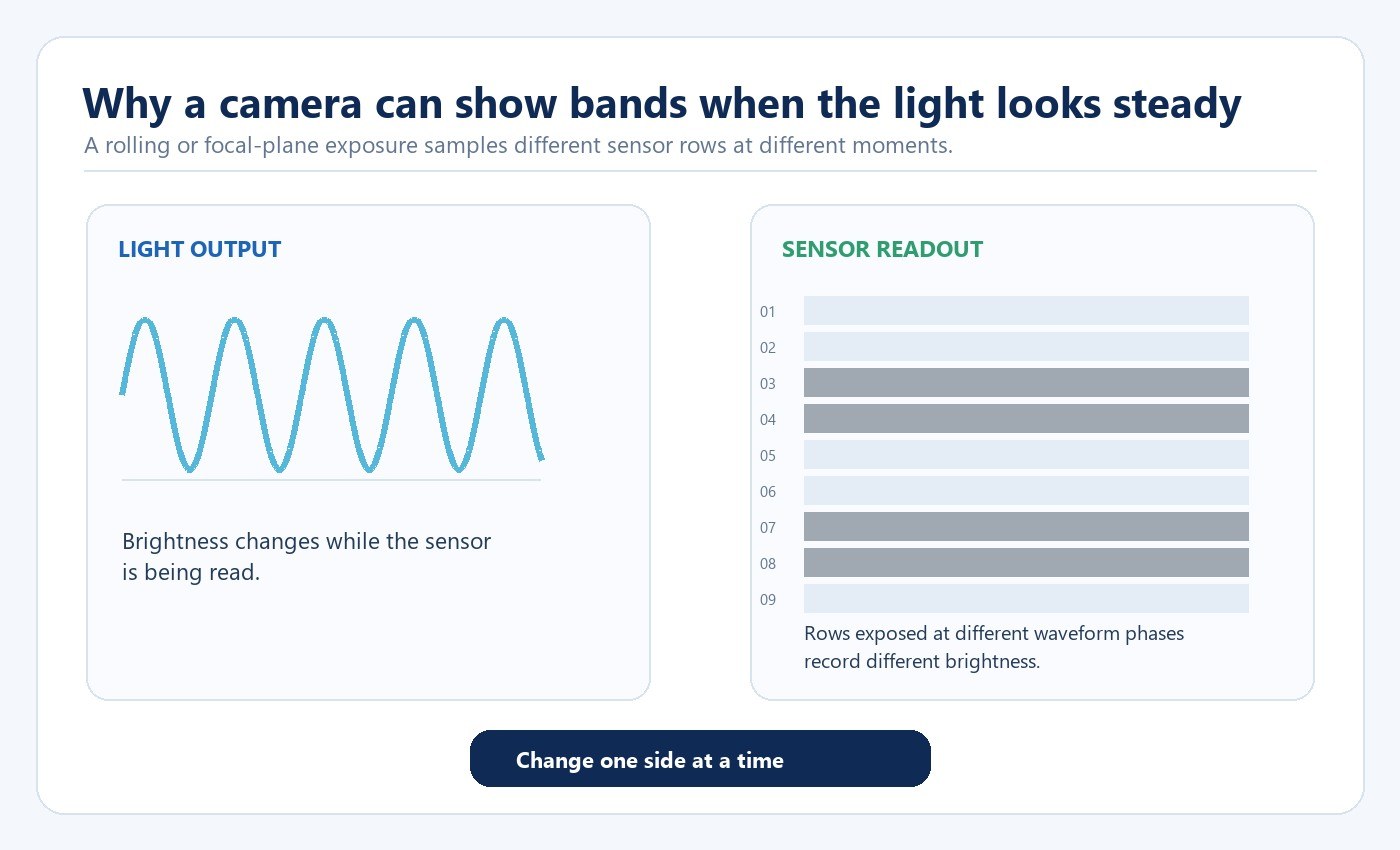

Kamerastreifen als Interaktion von Licht und Kamera behandeln
Eine Leuchte kann für das Auge gleichm??ig erscheinen und dennoch Bänder in einer Aufnahme erzeugen. Sony erläutert, dass ein Schlitzverschluss- oder elektronisches Verschlusssystem verschiedene Sensorbereiche zu unterschiedlichen Zeitpunkten belichten kann. ?ndert sich die LED-Ausgabe während dieser Auslesung, können Zeilen mit unterschiedlicher Helligkeit oder Farbe aufgezeichnet werden.
Nutzen Sie die vom Kamerahersteller dokumentierte Flimmerminderung oder Funktion für variable Verschlusszeiten, sofern verfügbar, und prüfen Sie die aufgezeichnete Datei, statt sich nur auf die Live-Ansicht zu verlassen. Eine Anpassung der Verschlusszeit kann aufgezeichnete Bänder verringern, ohne die optische Wellenform der Leuchte zu verändern. Das kann ein Produktionsproblem lösen, beweist jedoch nicht, dass die Leuchte frei von Modulation ist. Sie kann auch Bewegungsdarstellung oder Belichtung verändern; die korrigierte Kameraeinstellung muss daher weiterhin zur vorgesehenen Aufnahme passen.
Das Steuerungssystem prüfen, nicht nur die Leuchte
- Bestätigen Sie den genauen Dimmer, Controller, Sensor, das Gateway und die Firmware.
- Bauen Sie einen repräsentativen Stromkreis mit der vorgesehenen Stückzahl und Verdrahtungsanordnung auf.
- Prüfen Sie Start, Ein-/Aus-Schaltzyklen, die niedrigste stabile Stufe, Übergänge und die Wiederherstellung nach Stromausfall.
- Erfassen Sie optische und elektrische Messwerte an denselben Betriebspunkten.
- Wiederholen Sie die gezielten Prüfungen nach jeder ?nderung an Treiber, Firmware, Controller, Last oder Verdrahtung.
Die New Lights product catalogue provides a bounded product-discovery route when a project needs to identify the exact lamp or luminaire family before requesting driver and control evidence. The Commercial & Retail Lighting Solutions page hilft, den Messplan in einen Anwendungskontext einzuordnen. Keine der beiden Seiten ersetzt Prüfdaten auf Modellebene.
Ein vergleichbares Lieferantennachweispaket erstellen
| Nachweis Nachweis | Mindestkontext | Unterstützte Entscheidung |
|---|---|---|
| Optische Wellenform / benannte TLA-Kennwerte | Modell, Treiber, Eingang, Ausgangsstufe, Controller, Abtastmethode | Screening auf visuelle, Bewegungs- und Kamerarisiken |
| PF- und Oberschwingungsprotokoll | Bemessungseingang, Frequenz, Last, Wirk- und Scheinleistung | Prüfung von Stromkreis und Netzqualität |
| Einschaltstromprotokoll | Schutzeinrichtung, Quellimpedanz, Schaltbedingung und Geräteanzahl | Stromkreisanzahl und Schaltkonzept |
| Dimm-/Steuerungsmatrix | Exakte Steuerung, Lastbereich, Firmware, Mindestwert und Übergänge | Kompatibilität und Inbetriebnahme |
| ?nderungskontrollprotokoll | ?berarbeitungen von Treiber, Firmware, Komponenten und Lieferanten | Produktionskonsistenz und Requalifizierung |
For production review, New Lights’ Produktions- und Fertigungskapazitäten liefert den Ablauf fuer die Diskussion von Bemusterung und Aenderungssteuerung. Dies ersetzt nicht den genauen Pruefbericht; es zeigt dem Einkaeufer, wo dieser Bericht im Freigabeprozess anzuhaengen ist.
Checkliste für Käufervergleiche
- Die genaue Leuchte, der Treiber, die Firmware und die wählbaren Einstellungen sind identifiziert.
- Eingangsspannung, Frequenz, Last, Steuergerät und Stabilisierungszeit sind dokumentiert.
- Der Flimmernachweis benennt Wellenform oder Messgr??e, Methode und Betriebspunkt.
- PF und THD stammen aus derselben angegebenen elektrischen Konfiguration.
- Dimmen bei niedrigen Werten, bewegte Aufgaben und Kameranutzung werden gegebenenfalls berücksichtigt.
- Empfehlungen zu Einschaltstrom und Stromkreisstückzahl enthalten die Testbedingungen.
- Jede Korrekturmaßnahme wird durch Wiederholung der ursprünglichen Beobachtung und Messung bestätigt.
- ?nderungen an Treiber, Firmware, Controller oder Komponenten lösen eine gezielte Nachqualifizierung aus.
To review a specific project, Kontaktieren Sie New Lights mit der Modellliste, der Identität von Treiber und Controller, der Anzahl im Stromkreis, dem vorgesehenen Dimmbereich, den Kameraanforderungen und verfügbaren Prüfdateien.
Häufig gestellte Fragen
Belegt ein hoher Leistungsfaktor geringes Flimmern?
Nein. PF beschreibt das elektrische Eingangsverhalten, während TLM die Lichtabgabe ?ber die Zeit beschreibt. Fordern Sie beides an, wenn beides für das Projekt relevant ist.
Ist ?flimmerfrei? eine ausreichende Spezifikation?
Nein. Fordern Sie die benannte Messgr??e oder Wellenform, die Messmethode, den Betriebspunkt und die genaue Treiber-Steuerungs-Konfiguration an.
Warum kann Flimmern nur bei niedrigen Dimmstufen auftreten?
Der Treiber kann eine andere Regelstrategie verwenden, das Treiber-Dimmer-Paar kann instabil werden oder die angeschlossene Last kann außerhalb des stabilen Bereichs des Steuergeräts liegen.
Beweist Kamerastreifenbildung, dass die Leuchte defekt ist?
Nein. Es zeigt, dass Lichtwellenform und Kamerazeitsteuerung unter diesen Einstellungen wechselwirken. Vergleichen Sie die beabsichtigte Kameraanforderung, dokumentierte Einstellungen und das gemessene Lichtverhalten.
Reicht ein Zeitlupentest mit einem Smartphone aus?
Nein. Er kann auf eine mögliche Wechselwirkung zwischen Leuchte und Kamera hinweisen, ist jedoch keine kalibrierte Abnahmemessung.
Kann Überhitzung periodisches Dimmen oder Abschalten verursachen?
Thermischer Schutz ist eine mögliche Ursache, wenn das Symptom nach dem Aufwärmen auftritt. Prüfen Sie zulässige Belüftung, Ausrichtung und Zubehör und nutzen Sie anschließend qualifizierten Service, statt Schutzfunktionen zu überbrücken.
