Eine T8-LED-Roehre aus ALU+PC kombiniert einen waermeverteilenden Aluminiumabschnitt mit einer lichtdurchlaessigen Abdeckung aus Polycarbonat. Diese Konstruktion kann bei einem industriellen Retrofit nuetzlich sein, doch die Materialbezeichnung allein belegt weder Kompatibilitaet noch Lichtverteilung, thermische Leistung oder Umweltbestaendigkeit.
Die praktische Entscheidung lautet, ob eine genaue Roehrenkonfiguration in einer definierten Leuchtengruppe sicher funktioniert. Dokumentieren Sie das bestehende elektrische System, die mechanische Passform, Arbeitsbeleuchtung, Umgebungsbedingungen und den Wartungsprozess, bevor Sie einen Auftrag freigeben. Sind Gehaeuse, Lampenfassungen oder Verdrahtung bereits verschlissen, kann ein Retrofit-Kit oder eine neue Leuchte die bessere Loesung sein.
Gehen Sie von der Leuchtenaufnahme zu einem exakten elektrischen Anschlussweg über und prüfen Sie dann Passform, Licht, Wärme und Umgebung in einem repräsentativen Pilotprojekt.
Definieren, was eine ALU+PC-Konstruktion veraendert

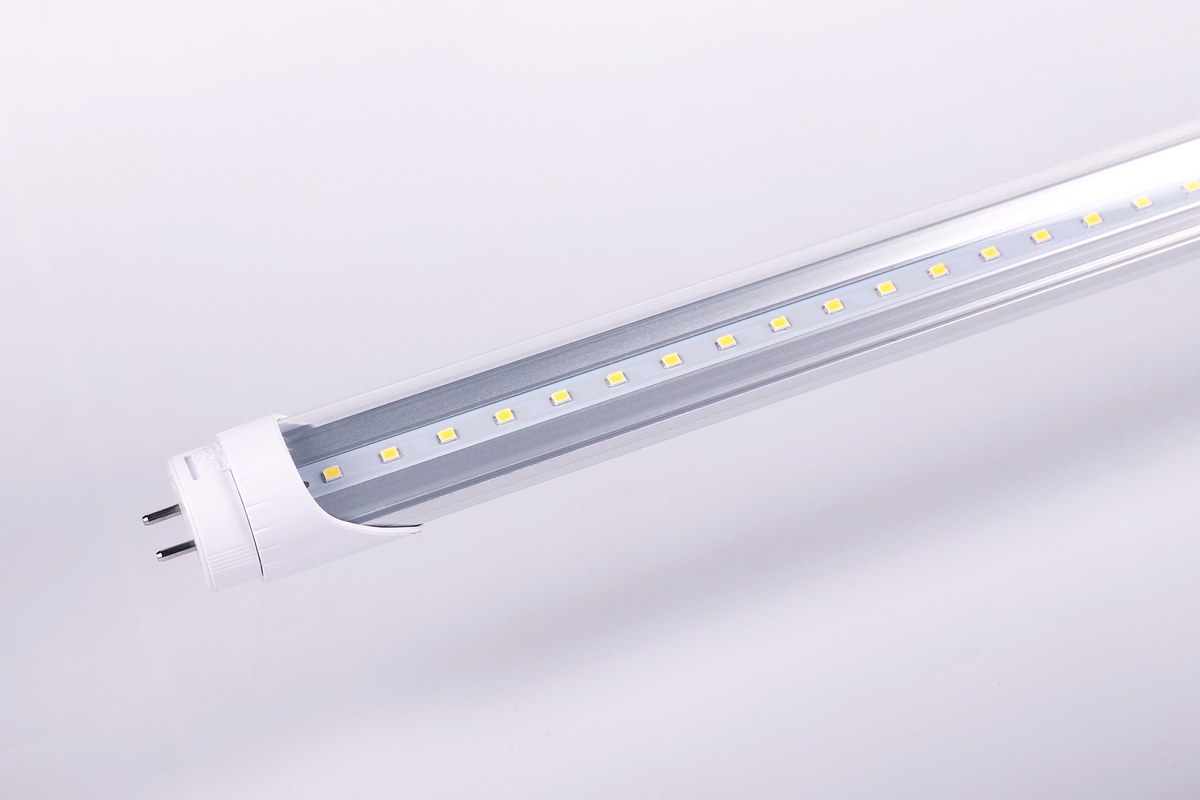

Der Aluminiumabschnitt kann Waerme von der LED-Platine aufnehmen und entlang der Roehre verteilen. Die PC-Abdeckung schuetzt die Lichtquelle und streut die einzelnen LED-Punkte. Endkappen, Stifte, interner Treiber, Platinenbefestigung und Schnittstellenmaterialien vervollstaendigen das System.
Dieses Design ist gerichtet im Vergleich zu einer Leuchtstoffroehre, die ueber den groessten Teil ihres Umfangs abstrahlt. Die Aluminiumrueckseite beeinflusst daher sowohl Waermefluss als auch optische Verteilung. Die Drehung in der Lampenfassung kann veraendern, wohin das nutzbare Licht gelangt, und ein vorhandener Reflektor kann weniger beitragen als bei Leuchtstofflampen.
| Konstruktionselement | Vorgesehene Funktion | Was der Käufer prüfen sollte |
|---|---|---|
| Aluminiumprofil | Verteilt Wärme und stützt die Leiterplatte | Profilmasse, Platinenkontakt, Einbautemperatur und Ausrichtung |
| PC-Abdeckung | überträgt und streut Licht | Transmission, Flammschutzklasse, Schlagfestigkeitsnachweise, Vergilbung und chemische Beständigkeit |
| LED-Platine | Erzeugt Licht und leitet Wärme ab | Layout, Befestigung der Leiterplatte, Nennstrom und ?nderungslenkung |
| Interner Treiber | Wandelt und regelt die Leistung | Eingangsbereich, Verdrahtungsart, Flimmern, Schalten und thermische Grenze |
| Endkappen und Stifte | Verbinden und halten die Röhre | G13-Abmessungen, Stiftverdrahtung, Drehung und Fassungszustand |
Konstruktionsvorteile von Projektnachweisen trennen
Die ALU+PC-Konstruktion kann einen definierten Waermepfad unterstuetzen, die LED-Platine schuetzen und eine kontrollierte Lichtaustrittsflaeche schaffen. Sie belegt nicht automatisch Betrieb bei hoher Temperatur, Schlagfestigkeit, geringe Blendung, hohen Wirkungsgrad oder lange Lebensdauer. Jedes Ergebnis haengt von Abmessungen, Materialien, Treiberkonstruktion, Leuchtengehaeuse und Betriebsbedingungen ab.
Der aktuelle New-Lights-Produktdatensatz nennt eine 26-mm-Roehrenfamilie mit Direct-AC-Konfigurationen, einseitigen oder zweiseitigen Eingangsoptionen sowie mehreren Laengen und Leistungen. Das sind nuetzliche Familienfakten. Spannung, Stiftverdrahtung, Lichtstrom, Zertifizierung und Umweltgrenzen muessen fuer das bestellte Modell dennoch festgelegt werden.
For a wider comparison between lamp-only conversion, retrofit kits and full fixture replacement, use the LED retrofit options guide. Wählen Sie den Umrüstweg, bevor Sie die Anschaffungspreise vergleichen.
Die vorhandene Leuchtengruppe aufnehmen
Gruppieren Sie Leuchten nur, wenn Gehaeuse, Vorschaltgeraet, Lampenfassungen, Verdrahtung und Montagebedingungen wesentlich gleich sind. Zwei Leuchten mit identischen Aussenkennzeichnungen koennen nach Jahren der Wartung unterschiedliche Ersatzvorschaltgeraete oder Fassungsarten enthalten.
Fotografieren Sie Lampenkennzeichnung, Vorschaltgeraetetikett, Verdrahtungsdiagramm, Lampenfassungen, Reflektor, Linse und den verfuegbaren Wartungsraum. Pruefen Sie auf sproede Fassungen, hitzebedingt nachgedunkelte Leiter, Korrosion, lose Kontakte und beschaedigte Abdeckungen. Messen Sie die Eingangsleistung des bestehenden Systems und vereinbarte Beleuchtungspunkte, statt sich auf die Lampenleistung zu verlassen.
| Erhebung Feld | Zu dokumentierender Nachweis | Warum dies die Entscheidung verändert |
|---|---|---|
| Elektrische Ausgangslage | Versorgung, Vorschaltgerät, Starter, Verdrahtung und gemessene Systemleistung in Watt | Bestimmt den gültigen Umrüstweg und die tatsächliche Energiebasis |
| Mechanische Ausgangslage | Länge, G13-Fassungen, Drehung, Abdeckung und Freiräume | Bestimmt Passform, Halt und Strahlausrichtung |
| Beleuchtungstechnische Ausgangslage | Beobachtungen zu horizontaler und vertikaler Beleuchtungsstärke, Gleichmäßigkeit und Blendung | Definiert, was die Nachrüstung erhalten oder verbessern muss |
| Umwelt | Umgebungstemperatur, Staub, Feuchtigkeit, Öl, Chemikalien und Vibrationen | Legt die erforderlichen Produkt- und Einhausungsnachweise fest |
| Wartung | Zugangsweg, Arbeitsaufwand, Ausfallzeit und Austauschkontrollen | Zeigt, ob eine reine Lampenumrüstung wirtschaftlich und reproduzierbar ist |
Die Checkliste zur Bewertung von LED-Beleuchtungsmustern bietet eine reproduzierbare Nachweisstruktur für Bestandsaufnahme und Pilotprojekt.
Die elektrische Architektur festlegen

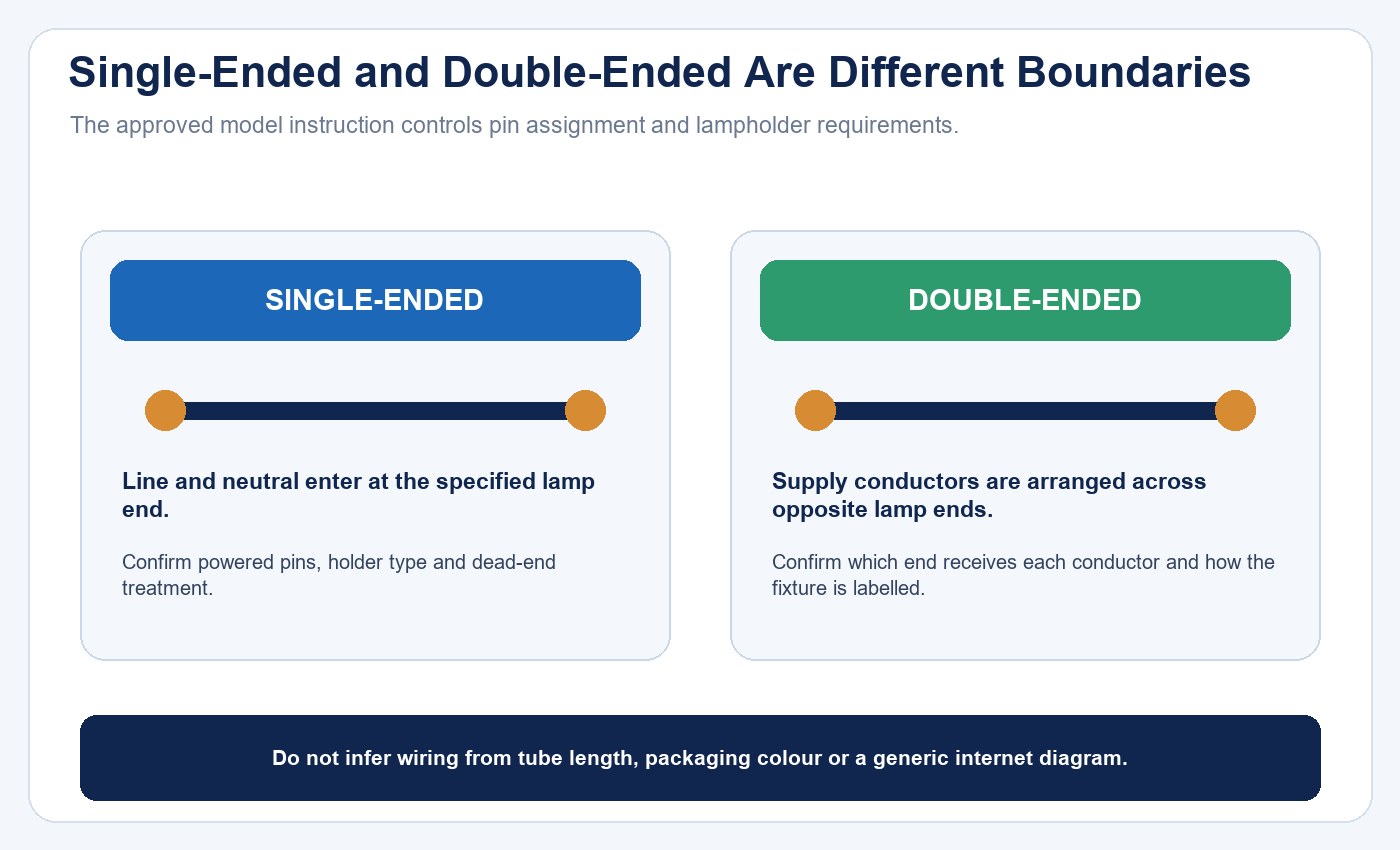

Direct-AC-T8-LED-Roehren umgehen das Leuchtstofflampen-Vorschaltgeraet gemaess ihrer genehmigten Konstruktion. Eine einseitig gespeiste und eine zweiseitig gespeiste Roehre sind keine austauschbaren Verdrahtungsbeschreibungen. Das genaue Modelletikett und die Anleitung muessen angeben, welche Stifte Phase und Neutralleiter erhalten, ob Lampenfassungen ueberbrueckt oder nicht ueberbrueckt sein muessen und welche Leuchtenkennzeichnung erforderlich ist.
Qualifiziertes Personal sollte den Stromkreis freischalten und verifizieren, veraltete Komponenten nach Anweisung entfernen oder trennen, die Fassungen pruefen und verhindern, dass kuenftig eine inkompatible Lampe eingesetzt wird. Allgemeine Verdrahtungsdiagramme ersetzen keine Modellanweisung.
Die Eingangsarchitektur muss vor der Installation festgelegt werden: Versorgungsort, Stiftzuordnung, Fassungsanforderung und Leuchtenetikett gehoeren zusammen.
Die single-ended and double-ended T8 guide explains the distinction in more detail. The LED tube installation guide deckt die weiter gefasste Abgrenzung zur Identifizierung der Betriebsart ab.
Mechanische Passform und Ausrichtung prüfen

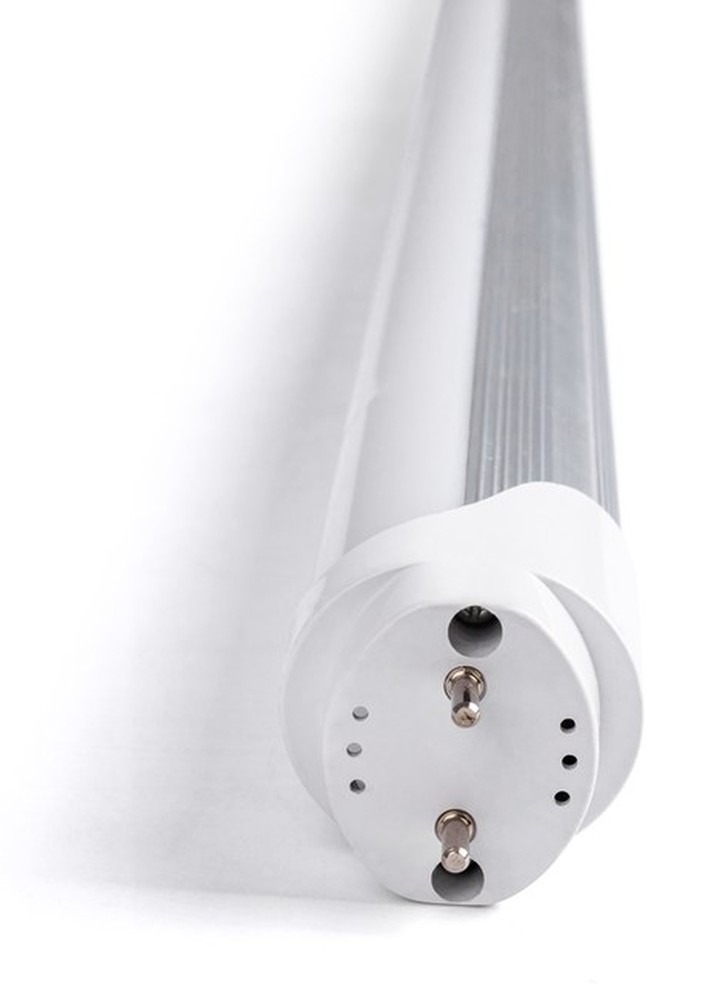

Gleichen Sie Roehrenlaenge, Durchmesser, Kappenabmessungen und G13-Stiftgeometrie ab. Pruefen Sie, ob die Lampenfassungen es erlauben, dass die Lichtaustrittsflaeche nach dem Verriegeln der Stifte zum Arbeitsbereich zeigt. Pruefen Sie bei einer langen Leuchte Geradheit, Abstuetzung und Abstand zu Linse oder Schutzgitter.
Die Aluminiumseite kann zum Reflektor und die PC-Seite zur Aufgabe zeigen, doch die richtige Ausrichtung haengt von Produkt und Leuchte ab. Ist die Drehung festgelegt, pruefen Sie die tatsaechliche Kombination, statt anzunehmen, dass der Strahl spaeter umgeleitet werden kann.
Reflektor- und verbindbare Varianten benoetigen eigene Zeichnungen und elektrische Grenzen. Uebertragen Sie ein Merkmal nicht auf jede Laenge, nur weil die Produkte einen Familiennamen teilen.
Licht der vollstaendigen Leuchte vergleichen
Die Effizienz einer blanken Lampe ist nicht das installierte Ergebnis. Aluminiumruecken, PC-Diffusor, bestehender Reflektor, Linsenschmutz und Roehrenausrichtung praegen das aus der Leuchte austretende Licht. Ein hoher lm/W-Wert kann mit schlechter vertikaler Beleuchtungsstaerke an Regalen oder uebermaessiger Helligkeit bei normalen Blickwinkeln einhergehen.
Fordern Sie Gesamtlichtstrom und eine photometrische Datei fuer das genaue Modell an. Berechnen Sie das Layout und messen Sie dann einen Pilotversuch an denselben Punkten wie die Ausgangsbasis. Industriegaenge benoetigen oft sowohl Beleuchtungsstaerke auf dem Boden als auch vertikale Sichtbarkeit. Produktionsaufgaben koennen lokale Gleichmaessigkeit, Schattenkontrolle, Farbdifferenzierung oder Blendungsgrenzen erfordern.

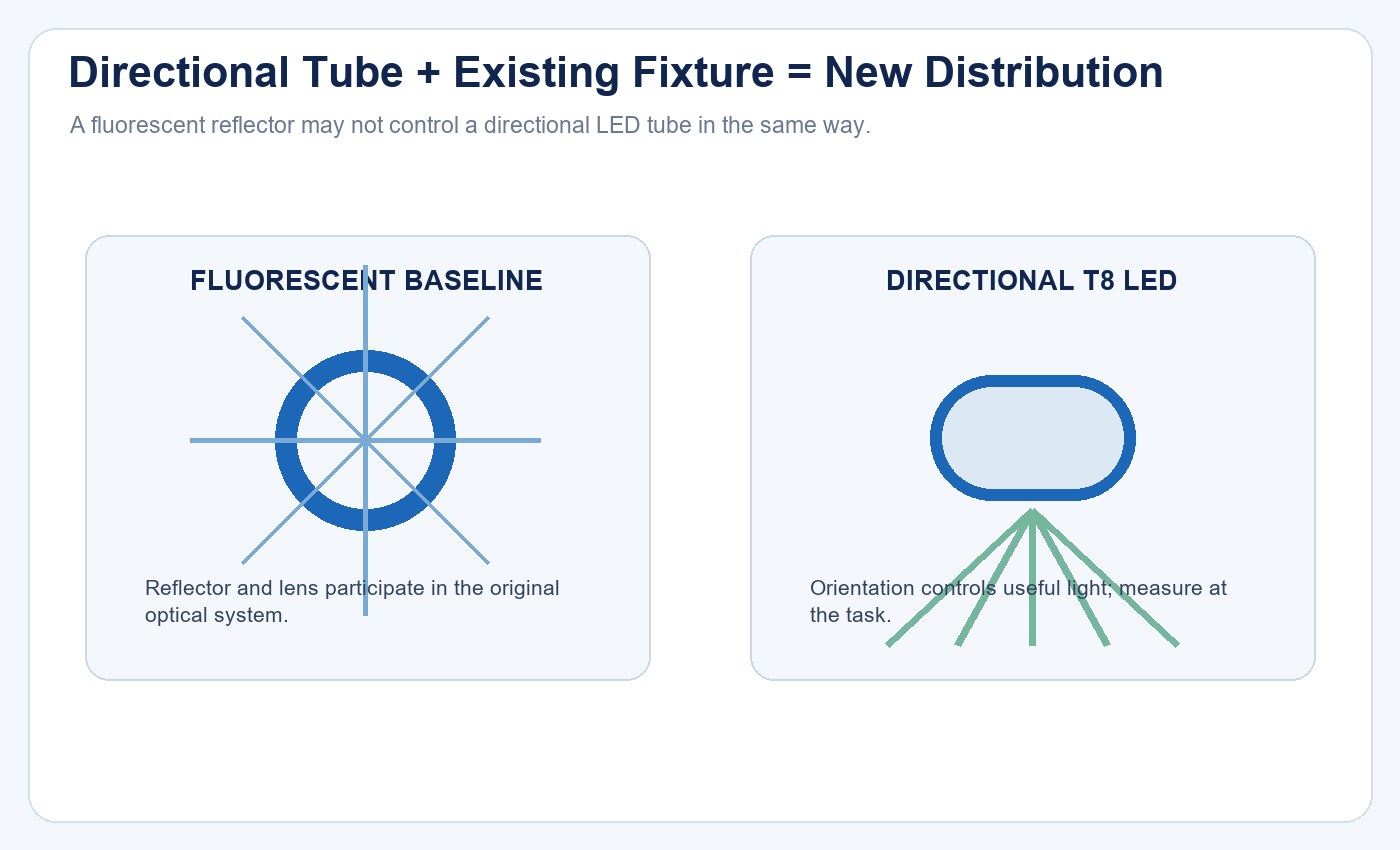

Eine gerichtete T8-LED-Roehre veraendert die Rolle des bisherigen Reflektors. Bewerten Sie das nutzbare Licht an der Aufgabe, nicht nur die Lichtleistung der blanken Lampe.
| Vergleichspunkt | Unzureichende Abkürzung | Bessere Abnahmemethode |
|---|---|---|
| Energie | LED-Watt gegenueber Watt der Leuchtstofflampe | Messen Sie den vollstaendigen Eingang der bestehenden und der vorgeschlagenen Leuchte |
| Ausgang | Behauptete ?quivalente Wattzahl | Modell-Lumen und gemessene Beleuchtungsstärke für die Aufgabe bestätigen |
| Vertrieb | Visuelle Helligkeit unter einer einzelnen Leuchte | Lichtverteilung, vertikales Licht, Gleichm??igkeit und Blendung prüfen |
| Farbe | Nur CCT-Bezeichnung | CCT und CRI festlegen; die tatsaechliche Aufgabe und Oberflaechen pruefen |
| Flimmern | Kennzeichnung "flimmerfrei" | Ermitteln Sie das Verfahren und messen Sie bei relevanten Versorgungs-/Steuerungszuständen |
Die LED tube versus fluorescent tube comparison erläutert, warum das vollständige System und nicht allein die Lampenleistung die richtige Vergleichsgrenze ist.
Den Waermepfad im vorgesehenen Gehaeuse pruefen
Aluminium ist waermeleitfaehig, hilft jedoch nur, wenn Waerme von der LED-Platine ueber Schnittstelle und Profil in die Umgebungsluft gelangen kann. Schlechter Platinenkontakt, ein kleines Profil, heisse Treiberkomponenten oder eine geschlossene Linse koennen dennoch hohe Betriebstemperaturen verursachen.
Fragen Sie nach dem zulaessigen Umgebungsbereich und dem definierten Gehaeusetemperaturpunkt. Betreiben Sie die genaue Roehre in der vorgesehenen Leuchte, bis sich die Temperaturen stabilisieren, und verwenden Sie dabei die anspruchsvollste normale Betriebsbedingung. Beruecksichtigen Sie, soweit relevant, hohe Montageorte, geschlossene Gehaeuse und Bereiche mit angesammeltem Staub.
Temperature results support only the tested combination. A different wattage, driver, profile, lens or ambient condition needs its own evidence. The New Lights factory and manufacturing page beschreibt den umfassenderen Produktionskontext; die Projektabnahme hängt weiterhin vom freigegebenen Modell und der Chargenkontrolle ab.
Industrieumgebung abgleichen
Saubere, trockene Lager und Werkstaetten unterscheiden sich von Nassreinigungsraeumen, staubigen Verarbeitungslinien, Bereichen mit Oelnebel, korrosiven Raeumen oder explosionsgefaehrdeten Bereichen. Eine PC-Abdeckung ist nicht automatisch schlagfest oder chemikalienbestaendig, und eine blanke Roehre uebernimmt keine IP-Schutzart von einem nicht verifizierten Gehaeuse.
Bei Feuchtigkeit und Staub verifizieren Sie die vollstaendig installierte Leuchte und das Kabelverschraubungssystem. Bei Reinigungschemikalien oder Oelen pruefen Sie die Vertraeglichkeit von PC, Endkappen, Klebstoffen und Aluminiumoberflaeche. Bei Vibration oder Stoss fordern Sie die anwendbare Pruefung und mechanische Sicherung an. Gefaehrdete Bereiche erfordern Ausruestung, die speziell fuer die Standortklassifizierung freigegeben ist.
Verwenden Sie die IP65 fixture selection guide wenn Staub- oder Wasserexposition die Entscheidung bestimmt. Kann die vorhandene Leuchte keine gesteuerte Umgebung bereitstellen, vergleichen Sie eine speziell entwickelte Industrieleuchte, statt eine Loesung mit blanker Roehre zu erzwingen.

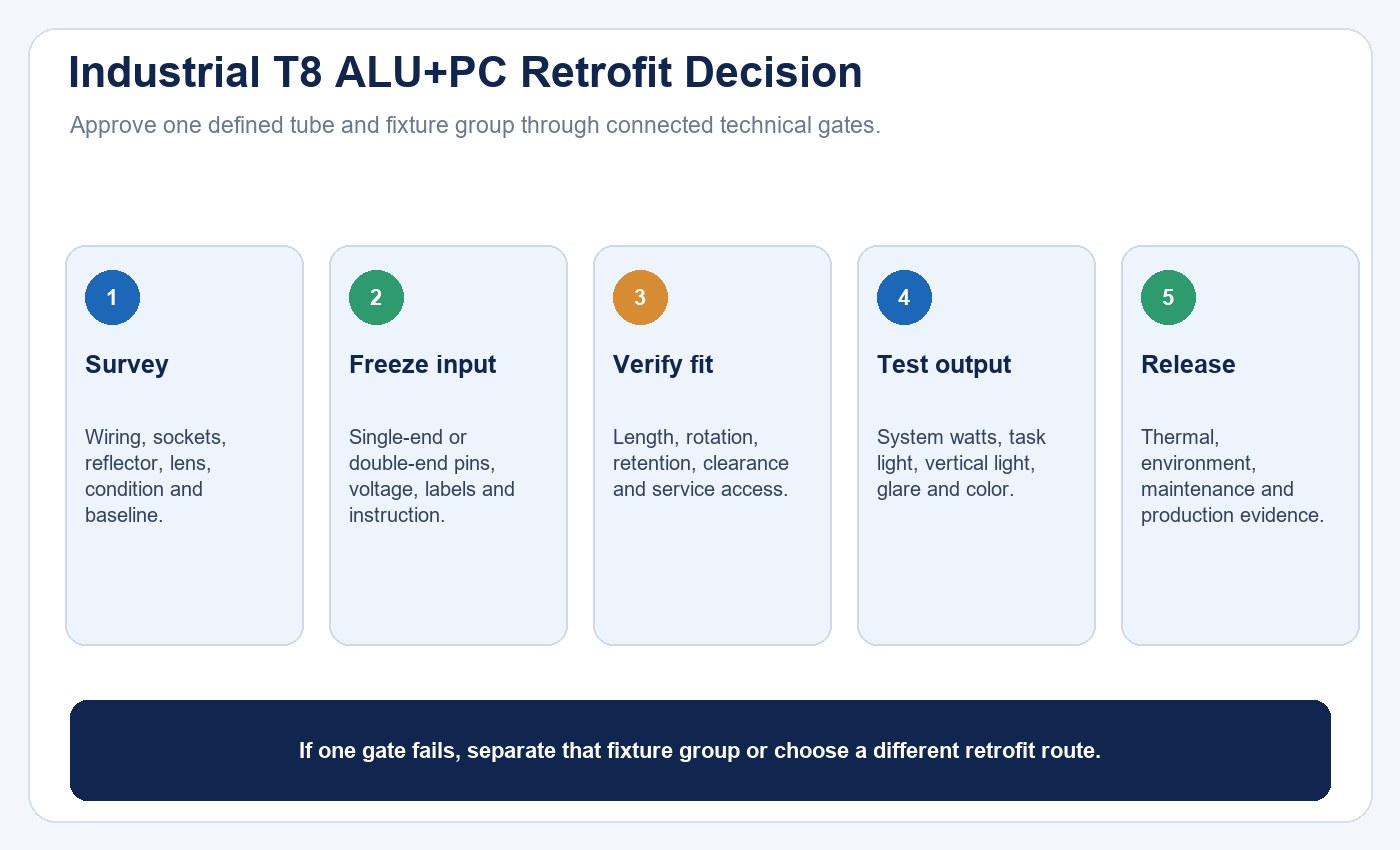

Einen repräsentativen Pilotbetrieb aufbauen
Der Pilot sollte schwierige Leuchten einschliessen, nicht nur das sauberste Muster nahe Bodenhoehe. Waehlen Sie Beispiele mit aelteren Fassungen, unterschiedlichen Reflektoren, hoher Montage, waermeren Zonen, langen Betriebszeiten und eingeschraenktem Zugang. Verwenden Sie denselben Treiber, dieselbe Roehre und Produktionskonfiguration, die fuer den Auftrag vorgesehen sind.
| Pilotfreigabekriterium | Messen oder prüfen | Freigabekriterium |
|---|---|---|
| Identität | Etikett, Laenge, Leistung, Eingang und Charge | Entspricht der freigegebenen Einreichung |
| Elektrik | Verdrahtung, Fassungen, Systemleistung in Watt, Start und Schalten | Sicher, stabil und mit der Anleitung vereinbar |
| Optik | Beleuchtungsstärke, vertikales Licht, Gleichm??igkeit, Blendung und Farbe | Erfüllt die schriftlichen Aufgabenkriterien |
| Thermisch | Roehren- und Treiberbereichstemperaturen nach Stabilisierung | Innerhalb der Modell- und Leuchtengrenzen |
| Umgebung | Staub, Feuchte, Chemikalien, Vibration und Reinigung | Nachweise decken die tatsächliche Beanspruchung ab |
| Wartung | Installationszeit, Kennzeichnungen, Zugang und künftiger Austausch | Ohne versehentliche Ersetzung wiederholbar |
Dokumentieren Sie Ausnahmen nach Leuchtengruppe. Faellt eine Untergruppe durch, improvisieren Sie keine Feldabweichung und geben Sie nicht den gesamten Standort frei. Waehlen Sie fuer diese Untergruppe eine andere Roehre, ein Nachruestset oder eine andere Leuchte.
Die Beschaffungsakte zusammenstellen
Der endgueltige Auftrag sollte Modell, Laenge, Durchmesser, Leistung, Eingangsspannung, einseitige oder zweiseitige Verdrahtung, Lumen, Effizienz, CCT, CRI, Treiber, photometrische Datei, Flimmernachweis, Umgebungslimit, relevante Zulassungen, Montageausrichtung und Verpackungsetikett benennen.
Add the accepted sample, installation instruction, fixture label, change-control terms and batch verification method. The LED compliance document checklist helps map evidence to the target market, while the LED tube supplier evaluation guide deckt die Konsistenz vom Muster bis zur Produktion sowie die Änderungslenkung ab.
For the industrial application boundary and complete-luminaire alternatives, review the Industrial & Warehouse Lighting solution page. To compare a defined T8 ALU+PC configuration, Kontaktieren Sie New Lights mit Leuchtenfotos, Verdrahtung, Montagehöhe, Betriebsplan, Umgebungsbedingungen und Zielmarkt.
Fazit
Der praktische Nutzen einer T8-LED-Roehre aus ALU+PC liegt nicht isoliert in "Aluminium plus Kunststoff". Er liegt in der Moeglichkeit eines definierten Waermepfads, einer geschuetzten Lichtquelle und gerichteter Verteilung in einer kompatiblen Leuchte. Diese Vorteile werden erst real, wenn elektrischer Weg, mechanische Passform, Arbeitsbeleuchtung, Temperatur und Umgebung alle bestehen.
Erfassen Sie repraesentative Leuchtengruppen, fixieren Sie eine Modellkonfiguration, pruefen Sie die vollstaendige Installation und bewahren Sie die Nachweise in der Beschaffungsakte auf. Dieser Prozess ermoeglicht einem Kaeufer, unabhaengig zu entscheiden, wo eine Nachruestung nur mit Lampe passt und wo ein anderer Weg sicherer oder wirtschaftlicher ist.
Häufig gestellte Fragen
Macht Aluminium eine T8-LED-Roehre automatisch fuer hohe Temperaturen geeignet?
Nein. Aluminium kann Waerme verteilen, doch Platinenkontakt, Profilgroesse, Treiberkonstruktion, Luftstrom, Leuchtengehaeuse und Umgebungstemperatur bestimmen das Betriebsergebnis. Verwenden Sie Modellgrenzen und thermische Messungen der installierten Konfiguration.
Ist ein PC-Diffusor schlagfest?
Nicht allein anhand der Materialbezeichnung. Materialqualität, Dicke, Geometrie, Alterung und die anwendbare Schlagprüfung des vollständigen Produkts bestimmen das Ergebnis.
Kann eine Direct-AC-T8-Roehre sowohl einseitige als auch zweiseitige Verdrahtung verwenden?
Nur wenn die genaue Modellanweisung beide Anordnungen ausdruecklich unterstuetzt. Andernfalls behandeln Sie sie als unterschiedliche elektrische Konfigurationen und leiten Sie Stiftverbindungen niemals aus dem Erscheinungsbild ab.
Nutzt eine ALU+PC-Röhre den vorhandenen Reflektor für Leuchtstofflampen wirksam?
Nicht unbedingt. Ihre gerichtete Lichtabgabe kann die Rolle des Reflektors verringern oder die Verteilung aendern. Pruefen Sie die photometrische Datei und messen Sie die montierte Leuchte.
Kann eine offene T8 ALU+PC-Röhre in einem feuchten oder staubigen Bereich eingesetzt werden?
Nur wenn das vollstaendig installierte System einen geeigneten verifizierten Schutz aufweist. Eine Roehre darf keine Gehaeusebehauptung ohne Nachweis fuer die tatsaechliche Leuchte und Installation uebernehmen.
Wann sollte sich ein Industrieprojekt stattdessen für eine neue Leuchte entscheiden?
Ziehen Sie einen Austausch in Betracht, wenn Gehaeuse, Fassungen oder Verdrahtung verschlissen sind; wenn Steuerungen, Notlichtfunktionen oder Umweltschutz erforderlich sind; oder wenn die bestehende Optik die Zielbeleuchtung nicht liefern kann.
