Eine LED-Röhre ist nicht automatisch die bessere Wahl für jede Leuchtstoffleuchte. Die Entscheidung hängt von vorhandenem Vorschaltgerät, Lampenfassungen, Verdrahtung, Steuerungen, Notlichtausrüstung, photometrischen Anforderungen und der vom ausgewählten Produkt unterstützten Nachrüstmethode ab.
Vergleichen Sie bei einem gewerblichen Projekt das vollständige Beleuchtungssystem statt zweier nackter Röhren. Ein reiner Lampentausch kann Installationsaufwand verringern, aber ein alterndes Vorschaltgerät beibehalten. Eine Umrüstung mit Vorschaltgerätüberbrückung entfernt diese Komponente, verändert jedoch Leuchtenverdrahtung und Sicherheitsverantwortlichkeiten. Der Austausch der vollständigen Leuchte kann mehr Anfangsaufwand erfordern, dem Projekt aber ein vollständig konzipiertes LED-System geben.
LED- und Leuchtstoffröhren verwenden unterschiedliche Betriebssysteme
Eine lineare Leuchtstofflampe benötigt ein Vorschaltgerät, um die elektrischen Bedingungen für Start und Regelung bereitzustellen. Eine LED-Röhre verwendet LED-Emitter und einen Treiber. Abhängig vom Nachrüstungstyp kann sich der LED-Treiber in der Röhre befinden oder extern installiert sein.
Diese Unterscheidung betrifft mehr als den Energieverbrauch. Sie bestimmt, was in der vorhandenen Leuchte verbleibt, welche Komponenten ausfallen können, ob eine Neuverdrahtung erforderlich ist und welche Ersatzlampe später installiert werden kann.
| Entscheidung Punkt | Leuchtstoffsystem | LED-Röhrennachrüstung |
|---|---|---|
| Leistungsregelung | Leuchtstofflampenvorschaltgerät | Vorhandenes Vorschaltgerät, interner LED-Treiber oder externer LED-Treiber, je nach Typ |
| Lampenkompatibilität | Lampe und Vorschaltgerät müssen ?bereinstimmen | Lampe, Vorschaltgerät oder Netzspannungskonfiguration, Lampenfassungen und Leuchte müssen zusammenpassen |
| Nachrüstarbeiten | Wartung fortsetzen oder gleichartige Komponenten ersetzen | Reiner Lampenwechsel, Leuchtenumrüstung oder Umrüstung mit externem Treiber |
| Lichtleistung | Hängt von Lampe, Vorschaltgerät, Leuchtenoptik und Zustand ab | Hängt von LED-Röhre, Verdrahtungsmodus, Leuchtenoptik und Lichtverteilung ab |
| Steuerungen/Notlicht | Das bestehende System kann bereits auf Leuchtstofflampentechnik ausgelegt sein | Kompatibilität muss für den ausgewählten LED-Weg geprüft werden |
| Umgang am Lebensende | Leuchtstofflampen enthalten Quecksilber und müssen sachgerecht behandelt werden | Lokale Anforderungen zur Entsorgung von Elektronik und Lampen befolgen |

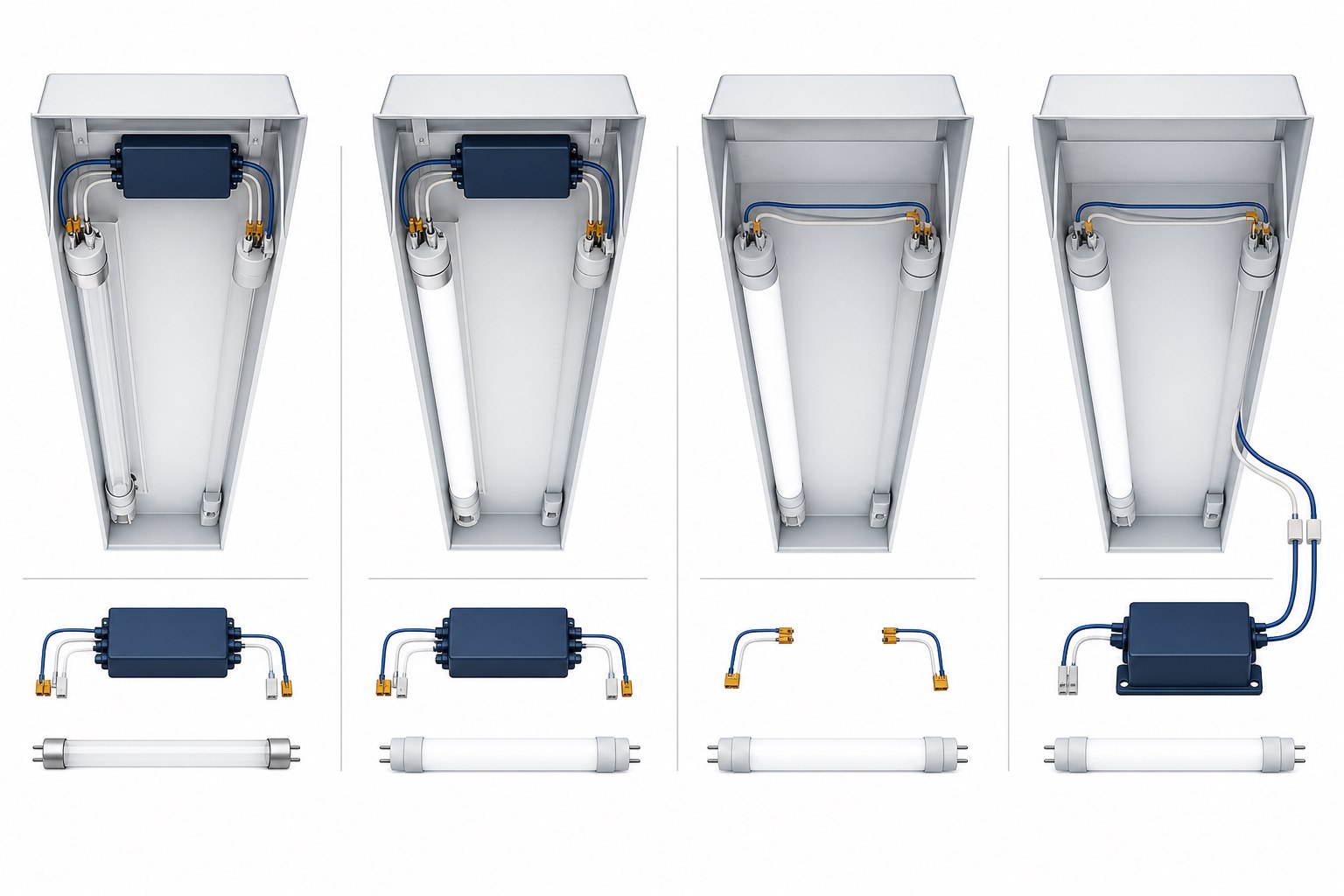

Typ-A-, Typ-B- und Typ-C-LED-Röhren verstehen
Die Nachrüstleitlinien von US DOE/FEMP teilen röhrenförmige LED-Lampen üblicherweise in drei Systemtypen ein.
Typ A: Vorschaltgerätkompatible LED-Röhre
Eine Lampe vom Typ A arbeitet über ein kompatibles vorhandenes Leuchtstoff-Vorschaltgerät und enthält zugleich einen eigenen LED-Treiber. Die Leuchtenverdrahtung wird im Allgemeinen nicht für Netzspannungsbetrieb der LED umgerüstet.
Dieser Weg kann Installationsarbeit verringern, doch die Kompatibilität darf nicht angenommen werden. Vorschaltgerätmodell, Alter, Spannung, Lampenzahl und Notlichtkonfiguration können den Betrieb beeinflussen. Das Vorschaltgerät bleibt außerdem eine Systemkomponente, die Leistung verbraucht und künftig Wartung erfordern kann.
Verwenden Sie die aktuelle Vorschaltgerät-Kompatibilitätsliste des Lampenherstellers für die genaue Röhre und prüfen Sie repräsentative Leuchten vor einer vollständigen Umrüstung.
Typ B: LED-Röhre mit Vorschaltgerätüberbrückung oder Direktverdrahtung
Eine Typ-B-Umrüstung trennt das Leuchtstoff-Vorschaltgerät und versorgt die LED-Röhre über die Lampenfassungen der Leuchte oder eine andere vom Satz definierte Anordnung mit Netzspannung. Die Röhre enthält den LED-Treiber.
Da die Leuchte neu verdrahtet wird, handelt es sich nicht um einen allgemeinen Lampentausch. Einseitige und zweiseitige Einspeiseanordnungen sind nicht austauschbar; die ausgewählte Lampe, Lampenfassungen, Kennzeichnung und Umrüstanweisungen bestimmen die korrekte Umrüstung. Verwenden Sie die Leitfaden zur Planung der Installation von LED-Röhren um die Standortdokumentation und die Übergabe an den Installateur zu strukturieren.
Die Leitlinien von UL Solutions unterstreichen die Sicherheitsrelevanz zertifizierter Nachrüstsätze und erforderlicher Umrüstkennzeichnungen. Die Arbeit sollte von qualifiziertem Personal nach exakten Produktanweisungen und örtlichen Anforderungen ausgeführt werden.
Typ C: LED-Röhre mit externem Treiber
Ein Typ-C-System entfernt oder trennt das Leuchtstoff-Vorschaltgerät und verwendet einen separaten LED-Treiber zur Versorgung der Röhren. Der externe Treiber kann Systemelektronik und Wärmemanagement zentralisieren, fügt jedoch eine spezifische Treiber-Lampen-Beziehung und Installationsanordnung hinzu.
Treiber, Lampen, Verdrahtung und aufnehmende Leuchte müssen als ein Nachrüstsystem bewertet werden. Kombinieren Sie keine Komponenten nur, weil Steckverbinder oder Nennwerte ähnlich wirken.
Typ A+B: Dual-Mode-Lampen
Einige Lampen sind sowohl für vorschaltgerätkompatiblen als auch für Betrieb mit Vorschaltgerätüberbrückung ausgelegt. Dual-Mode-Kennzeichnung hebt die Umrüstanforderungen nicht auf. UL erklärt, dass eine A/B-Lampe zur Umrüstung einer Leuchte die geeignete Bewertung und Kennzeichnung des Nachrüstsatzes für diese Verwendung benötigt.
Bestätigen Sie, welcher Betriebsmodus jetzt gilt, was beim Ausfall des Vorschaltgeräts geschieht und welche Anweisungen und Kennzeichnungen eine zukünftige Umrüstung regeln.
Lichtstrom auf Systemebene vergleichen
Lumen und Watt der nackten Lampe sind nützlich, beschreiben jedoch das installierte Ergebnis nicht vollständig. Leuchtstoff- und LED-Röhren können sich innerhalb eines vorhandenen Reflektors, Rasters oder Diffusors unterschiedlich verteilen. Verschmutzung, vergilbte Linsen und Leuchtengeometrie beeinflussen ebenfalls das abgegebene Licht.
Für eine Nachrüstung vergleichen:
- Erhaltene Beleuchtungsstärke auf der Arbeitsebene.
- Lichtverteilung und Gleichmäßigkeit.
- Blendung und sichtbares LED-Bild durch die Linse.
- Lumen und Eingangsleistung für das vollständige Betriebssystem.
- Farbtemperatur und Farbwiedergabedaten.
- Flimmer- und Steuerungsverhalten.
- Lichtstrom im Notbetrieb, soweit zutreffend.
Eine Lampe mit geringerer Leistung, die eine ungeeignete Lichtverteilung erzeugt, ist keine erfolgreiche Nachrüstung. Ebenso kann ein Eins-zu-eins-Austausch von Lampen den Raum über- oder unterbeleuchten, wenn das neue System nicht gegenüber der ursprünglichen Beleuchtungsaufgabe bewertet wird.
Energie und Wartung benötigen eine Projektbasislinie
LED-Technologie kann attraktive Systemoptionen bieten, doch eine glaubwürdige Einsparschätzung beginnt mit gemessenen oder dokumentierten Referenzdaten. Erfassen Sie vorhandene Lampenwattzahl, Vorschaltgeräteingang, Leuchtenanzahl, jährliche Betriebsstunden und Wartungshistorie. Vergleichen Sie diese Referenz anschließend mit dem vollständigen vorgeschlagenen LED-System.
Typ A behält Vorschaltgeräteverluste und künftige Wartung des Vorschaltgeräts bei. Typ B entfernt das Vorschaltgerät, erfordert jedoch Umrüstungsarbeit und schafft eine veränderte Leuchte. Typ C fügt einen externen LED-Treiber hinzu, der kompatiblen Ersatzsupport benötigt. Eine neue LED-Leuchte verändert Erstkosten und Installationsumfang erneut.
Berücksichtigen Sie Arbeitsaufwand, Zugangstechnik, Steuerungen, Ersatzteile und Störungen – nicht nur die Lampenleistung. Wenden Sie keinen einheitlichen Prozentsatz für Energieeinsparung oder Amortisation auf jeden Standort an.
Steuerungen und Notbeleuchtung können die Entscheidung verändern
Ein vorhandenes dimmbares Leuchtstoff-Vorschaltgerät, ein Präsenzsensor oder ein Notlicht-Vorschaltgerät funktioniert möglicherweise nicht korrekt mit einer vorgeschlagenen LED-Röhre. Die DOE-Nachrüstleitlinien weisen ausdrücklich darauf hin, dass Vorschaltgerät- und Notlichtkompatibilität bei Typ-A-Systemen geprüft werden müssen.
Für jede Option identifizieren:
- Schalten, Dimmen oder Steuerungsprotokoll.
- Vorhandenes Vorschaltgerät- oder Betriebsgerätemodell.
- Notlichtkreis oder Batterieausrüstung.
- Erforderlicher Lichtstrom im Notbetrieb.
- Anwendbare Prüf-, Zertifizierungs- und Inbetriebnahmeanforderungen.
Gehen Sie nicht davon aus, dass eine Lampe, die im Normalmodus funktioniert, für Notlichtnutzung freigegeben ist.
Entfernung und Entsorgung von Leuchtstofflampen
Leuchtstofflampen enthalten Quecksilber. In den Vereinigten Staaten empfiehlt die US EPA, verfügbare örtliche Recyclingmöglichkeiten zu nutzen, statt Leuchtstofflampen im normalen Hausmüll zu entsorgen; staatliche oder örtliche Vorschriften können strenger sein.
Ein gewerblicher Nachrüstplan sollte unbeschädigte Demontage, geschützte Lagerung, Kennzeichnung, Transport und einen zugelassenen Recyclingweg umfassen. Legen Sie vor Beginn der Arbeiten ein Verfahren für zerbrochene Lampen fest. Die Anforderungen unterscheiden sich je nach Standort; bestätigen Sie sie daher mit der zuständigen Behörde und dem Entsorgungsdienstleister.
Den Nachrüstweg wählen
Leuchtstofflampenwartung fortsetzen, wenn
- Das bestehende System funktioniert, und eine Umrüstung wurde technisch oder wirtschaftlich noch nicht begründet.
- Erforderliche LED-Kompatibilität, Photometrie oder Freigaben sind noch nicht verfügbar.
- Ein umfassenderes Steuerungs- oder Leuchtenprojekt ist geplant, und eine zwischenzeitliche Lampenumrüstung würde Doppelarbeit verursachen.
Typ A in Betracht ziehen, wenn
- Es besteht eine geprüfte Lampen-Vorschaltgerät-Kombination.
- Die Minimierung von Neuverdrahtungen an Leuchten ist wichtig.
- Der Zustand des verbleibenden Vorschaltgeräts und der zukünftige Wartungsplan sind akzeptabel.
Typ B oder Typ C erwägen, wenn
- Die Entfernung des Leuchtstofflampen-Vorschaltgeräts ist Teil des Projektziels.
- Eine zertifizierte Retrofit-Lösung und ein qualifizierter Installationsprozess stehen zur Verfügung.
- Die modifizierte Leuchte, die Ersatzkennzeichnung und die zukünftige Lampensteuerung können verwaltet werden.
Eine neue LED-Leuchte in Betracht ziehen, wenn
- vorhandene Optik, Gehäuse, Steuerungen oder Verdrahtung eine Lampennachrüstung ungeeignet machen.
- Das Projekt benötigt eine andere Lichtverteilung, Bauform oder ein integriertes Steuerungssystem.
- Ein vollständig konzipiertes System bietet einen klareren Weg für Wartung und Konformität.
Dies sind Bewertungswege, keine allgemeingültigen Empfehlungen. Die gewählte Option muss anhand des tatsächlichen Gebäudes und der Produkte geprüft werden.
Checkliste für Nachrüstungsaudit
Vor der Angebotsanfrage dokumentieren:
- Bestehende Lampenbezeichnung, Länge, Sockel und Stückzahl pro Leuchte.
- Hersteller, Modell, Spannung und Zustand des Vorschaltgeräts.
- Leuchtentyp, Lampenfassungen, Abdeckung und physischer Zustand.
- Stromkreisspannung und Steuerungsmethode.
- Notlichtkomponenten und erforderlicher Betrieb.
- Vorhandene Eingangsleistung und jährliche Betriebsstunden.
- Zielbeleuchtungsstärke, Lichtverteilung, CCT und Anforderungen an die Farbwiedergabe.
- Bevorzugter Weg mit Type A, B, A+B, C oder einer neuen Leuchte.
- Zertifizierungs- und Nachrüstanforderungen des Zielmarkts.
- Plan für Ausbau und Recycling von Leuchtstofflampen.
Vor einer umfangreichen Umrüstung sollte ein Standortmuster installiert und bewertet werden, besonders wenn Vorschaltgerätkompatibilität, Dimmung, Notlichtbetrieb oder visuelles Erscheinungsbild wichtig sind.
Vor dem Rollout einen repräsentativen Pilotversuch durchführen
Ein Pilot sollte die schwierigen Teile des Standorts darstellen, nicht nur die einfachste Leuchte. Beziehen Sie mindestens eine typische Leuchte sowie, soweit vorhanden, Beispiele mit älteren Vorschaltgeräten, anderen Fassungen, Notlichtausrüstung, Dimmung oder ungewöhnlichem Zugang ein. Erfassen Sie exakte Lampe, Vorschaltgerät, Leuchte und Verdrahtungsmodus in jedem Muster.
Vergleichen Sie während des Piloten vorhandene und vorgeschlagene Systeme unter denselben Bedingungen. Messen Sie Systemeingangsleistung und Beleuchtungsstärke an definierten Punkten und prüfen Sie dann Verteilung, Blendung, Farbeindruck, Flimmern, Start und Steuerungsverhalten. Führen Sie bei Notlichtsystemen die erforderlichen Funktions- und Dauerprüfungen nach den geltenden Projektregeln durch. Prüfen Sie die Leuchte nach dem Betrieb auf ungewöhnliche Wärme, Geräusche oder instabiles Verhalten.
Der Pilotversuch sollte auch den Arbeitsprozess prüfen. Bestätigen Sie, wie lange Freischaltung, Lampenwechsel oder Umrüstung dauern, ob Kennzeichnungen sichtbar bleiben, wie ausgebaute Leuchtstofflampen geschützt werden und wie die Bestandsdokumentation die spätere Ersatzlampe identifiziert. Eine technisch akzeptable Röhre kann dennoch zu einem kostspieligen Rollout führen, wenn am Standort Zugang, kompatible Ersatzteile oder ein klares Wartungsverfahren fehlen.
Geben Sie die Umsetzung erst frei, nachdem Pilotergebnisse erfasst und Ausnahmen vom Standardscope getrennt wurden. Leuchten, die Musterkriterien nicht erfüllen, benötigen möglicherweise einen anderen LED-Weg oder vollständigen Ersatz statt einer improvisierten Variante vor Ort.
Häufig gestellte Fragen
Kann ich eine Leuchtstoffröhre direkt durch eine LED-Röhre ersetzen?
Nur wenn die exakte LED-Lampe für vorhandenes Vorschaltgerät und Leuchtenkonfiguration freigegeben ist, etwa bei einer geprüften Typ-A-Anwendung. Andere Typen benötigen einen zertifizierten Umrüstprozess.
Ist ein Vorschaltgerät-Bypass immer effizienter?
Das Entfernen eines Leuchtstoff-Vorschaltgeräts beseitigt seine Verluste, doch das vollständige Ergebnis hängt von ausgewählter LED-Lampe, Treiber, Verdrahtung, Lichtstrom und Betriebsbedingungen ab. Vergleichen Sie gemessenen Systemeingang und abgegebenes Licht.
Sind alle T8-LED-Röhren gleich verdrahtet?
Nein. Einspeisemethode, versorgtes Ende, Anforderungen an die Lampenfassung und Retrofit-Anweisungen unterscheiden sich. Verwenden Sie die Dokumentation des genauen Modells.
Kann ich das vorhandene Notlicht-Vorschaltgerät weiterverwenden?
Gehen Sie nicht von Kompatibilität aus. Notlichtausrüstung und erforderliche Leistung müssen für das ausgewählte LED-System geprüft werden.
Enthalten LED-Röhren Quecksilber?
LED-Röhren verwenden nicht das Quecksilberentladungsverfahren von Leuchtstofflampen. Anforderungen an Entsorgung und Recycling des LED-Produkts hängen weiterhin von örtlichen Regeln und seinen elektronischen Komponenten ab.
Sollte ich Lampen oder die komplette Leuchte ersetzen?
Vergleichen Sie Kompatibilität, Leuchtenzustand, Photometrie, Steuerungen, Arbeitsaufwand, Wartung und Zertifizierung. Eine neue Leuchte kann vorzuziehen sein, wenn die vorhandene Leuchte das Nachrüstungsergebnis begrenzt.
Den Vergleich aus Standortnachweisen aufbauen
Verwenden Sie die LED-Röhren-Produktfamilien als Ausgangspunkt und prüfen Sie anschließend die Leitfaden zur Planung der Installation von LED-Röhren und senden Sie die Angaben zur vorhandenen Lampe, zum Vorschaltgerät, zur Leuchte, zur Spannung, Steuerung und Notbeleuchtung über das New Lights Kontaktseite. Der angebotene Weg sollte ausweisen, welche Ausrüstung verbleibt, welche Verdrahtung geändert wird und welche Freigaben gelten.
