Ein Notlichttreiber und eine Batterie sollten als Teil eines vollstaendigen Sicherheitsbeleuchtungssystems ausgewaehlt werden, nicht als isolierte Komponenten. Beginnen Sie mit dem geltenden Rechtsraum und dem genehmigten Notbeleuchtungskonzept. Definieren Sie dann fuer die genaue montierte Konfiguration Leuchte, Betriebsart, erforderliche Lichtleistung und Betriebsdauer, Steuerungsverhalten, Batteriebetrieb, Pruefmethode, Wartungszugang und Dokumentation.
Der wichtigste Beschaffungsfehler besteht darin, eine Treiberleistung oder Batteriekapazitaet zu vergleichen, bevor Beleuchtungsaufgabe und Systemverluste festgelegt sind. Aussagekraeftig ist ein konfigurationsspezifisches Ergebnis, das den vorgesehenen Stromkreis, die LED-Last, Batterie, Temperatur, das Entladeprofil und den Steuerungszustand mit der geforderten Notlichtleistung verbindet.
Zuerst Rechtsraum und Schutzziel festlegen
Die Anforderungen an Notbeleuchtung haengen von Gebaeude, Nutzung, Fluchtwegstrategie und den uebernommenen Regeln ab. Dokumentieren Sie Land, zustaendige Behoerde, Planungsgrundlage des Projekts, verantwortliche Planungsstelle und Genehmigungsweg, bevor Sie Komponentendaten anfordern. Ein Lieferant kann Produkt- und Pruefnachweise bereitstellen, ersetzt jedoch weder das Sicherheitsbeleuchtungskonzept des Gebaeudes noch die Auslegung der Behoerde.
Fuer Arbeitsstaetten in den Vereinigten Staaten verlangt OSHA, dass Fluchtwege ausreichend beleuchtet sind und Ausgangsschilder eine zuverlaessige Lichtquelle verwenden. Diese Vorgaben definieren ein Ergebnis fuer Weg und Schild; sie waehlen keinen Notlichttreiber, keine Batteriechemie und keine Entladedauer fuer ein bestimmtes Projekt. Das genehmigte Konzept muss die geltende Anforderung in Leuchtenpositionen, Notlichtleistung und Systemarchitektur umsetzen.
| Projektbeitrag | Vor der Komponentenauswahl dokumentieren | Warum dies die Entscheidung verändert |
|---|---|---|
| Rechtsraum und Nutzung | ?bernommene Vorschrift, Norm und Genehmigungsbehörde | Bestimmt Auslegung, Dauer, Prüfung und Dokumentationsregeln |
| Schutzziel | Fluchtweg, offene Fläche, Tätigkeit mit hohem Risiko oder Ausgangszeichen | Veränderungen des Lichtbedarfs und der Leistungsbewertung |
| Systemverantwortung | Planer, Integrator, Installateur, Prüfer und Wartungsverantwortlicher | Verhindert Lücken zwischen Produktlieferung und Gebäudeabnahme |
| Ausfallgrenze | Welcher Ausfall der Normalversorgung muss den Notbetrieb ausloesen? | Definiert Erfassung, Umschaltung und Stromkreisumfang |

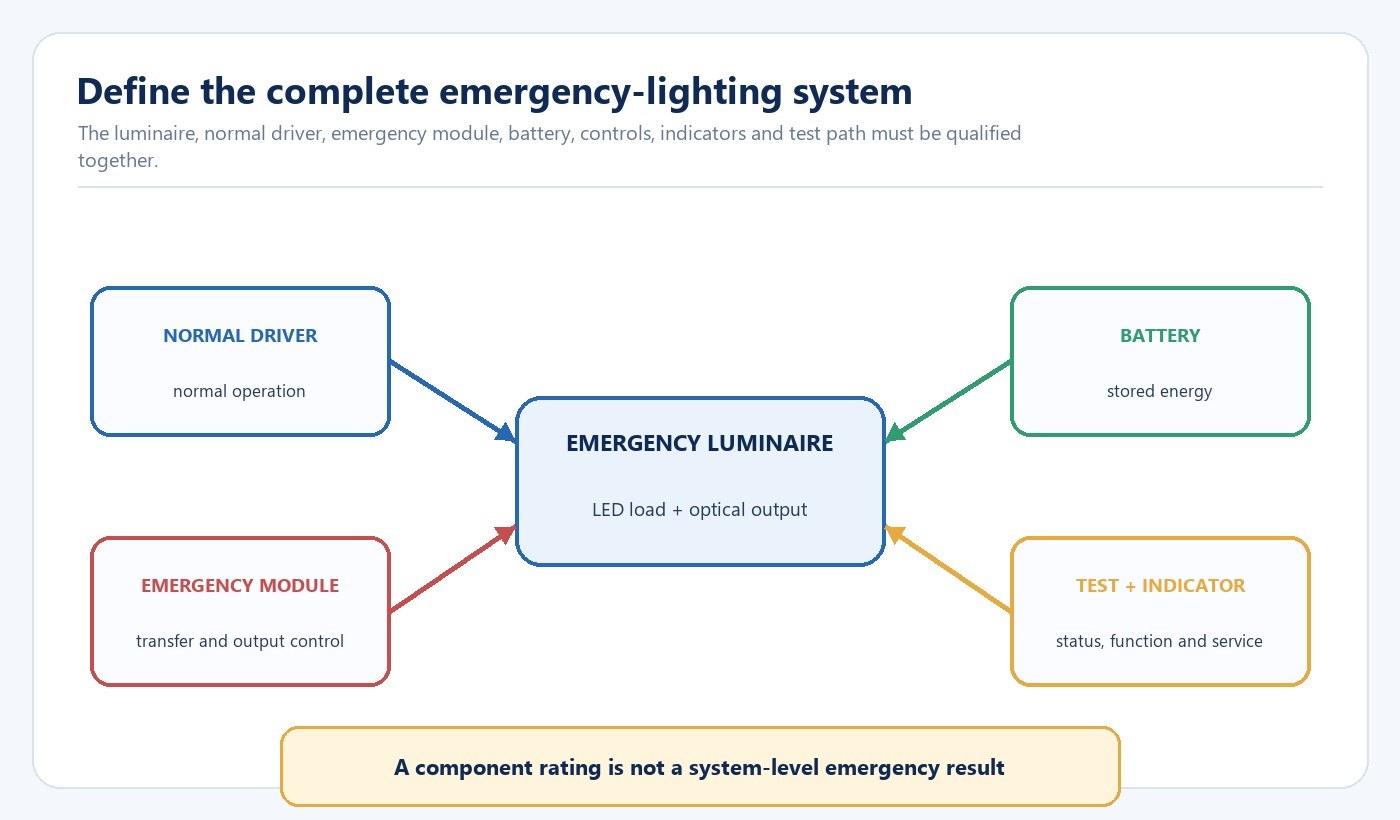

Die vollständige Systemgrenze definieren
Listen Sie Normalleuchte, Normalbetriebstreiber, Notlichtbetriebsgeraet oder Wechselrichter, Batterie, Ladeanzeige, Pruefgeraet, lokale Steuerungen, Schutzvorrichtungen und gegebenenfalls eine zentrale Ueberwachungsschnittstelle auf. Kennzeichnen Sie, welches Teil den Versorgungsausfall erkennt, welcher Pfad die LED-Last im Notbetrieb speist und welches Geraet das Laden steuert.
Der Leitfaden des britischen Innenministeriums fuer Bueros und Geschaefte beschreibt mehrere Versorgungsarchitekturen: wiederaufladbare Batterien in einzelnen Einheiten, eine zentrale Batteriebank oder einen automatisch startenden Generator. Das ist eine nuetzliche Unterscheidung von Architekturen, der Leitfaden gilt jedoch fuer seinen genannten englischen Brandschutzkontext. Der ausgewaehlte Projektstandard und das Konzept muessen die tatsaechliche Konfiguration bestimmen.
Dokumentieren Sie, wer jedes Element liefert, integriert, prueft und wartet. Eine vollstaendige Leuchte kann als eine gelenkte Baugruppe geliefert werden; eine umgeruestete Leuchte kann Komponenten verschiedener Parteien kombinieren. Die Nachweisanforderung sollte dieser Verantwortungsgrenze entsprechen.

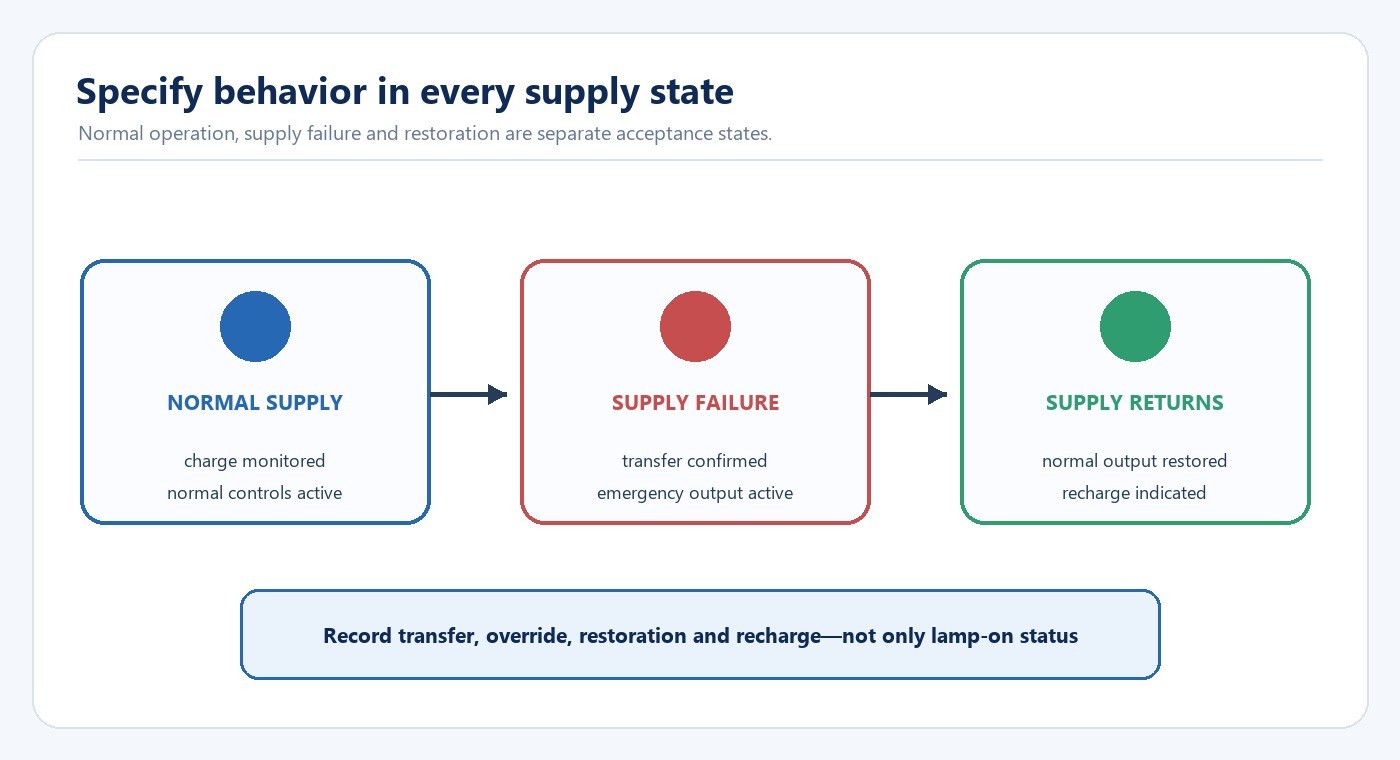

Betriebsart von der Einspeisearchitektur trennen
Dauerbetrieb und Bereitschaftsbetrieb beschreiben das Betriebsverhalten, nicht den Standort der Batterie. Eine Notleuchte im Dauerbetrieb arbeitet auch bei vorhandener Normalversorgung; eine Einheit im Bereitschaftsbetrieb ist fuer den Betrieb bei Ausfall der Normalversorgung vorgesehen. Eine kombinierte Anordnung kann beide Funktionen enthalten. Zeigen Sie den Zustand in einem Stromlauf- oder Ursache-Wirkungs-Diagramm, statt sich allein auf die Bezeichnung zu verlassen.
Definieren Sie fuer jeden Zustand den aktiven Energiepfad, das Lichtniveau, das Verhalten lokaler Schalter, die Dimmreaktion, den Anzeigezustand und das Ueberwachungssignal. Definieren Sie auch die Wiederherstellung: ob die normale Lichtleistung sofort zurueckkehrt, ob Steuerungen ihren vorherigen Zustand wieder aufnehmen und wie Wiederaufladung oder ein Fehler angezeigt wird.

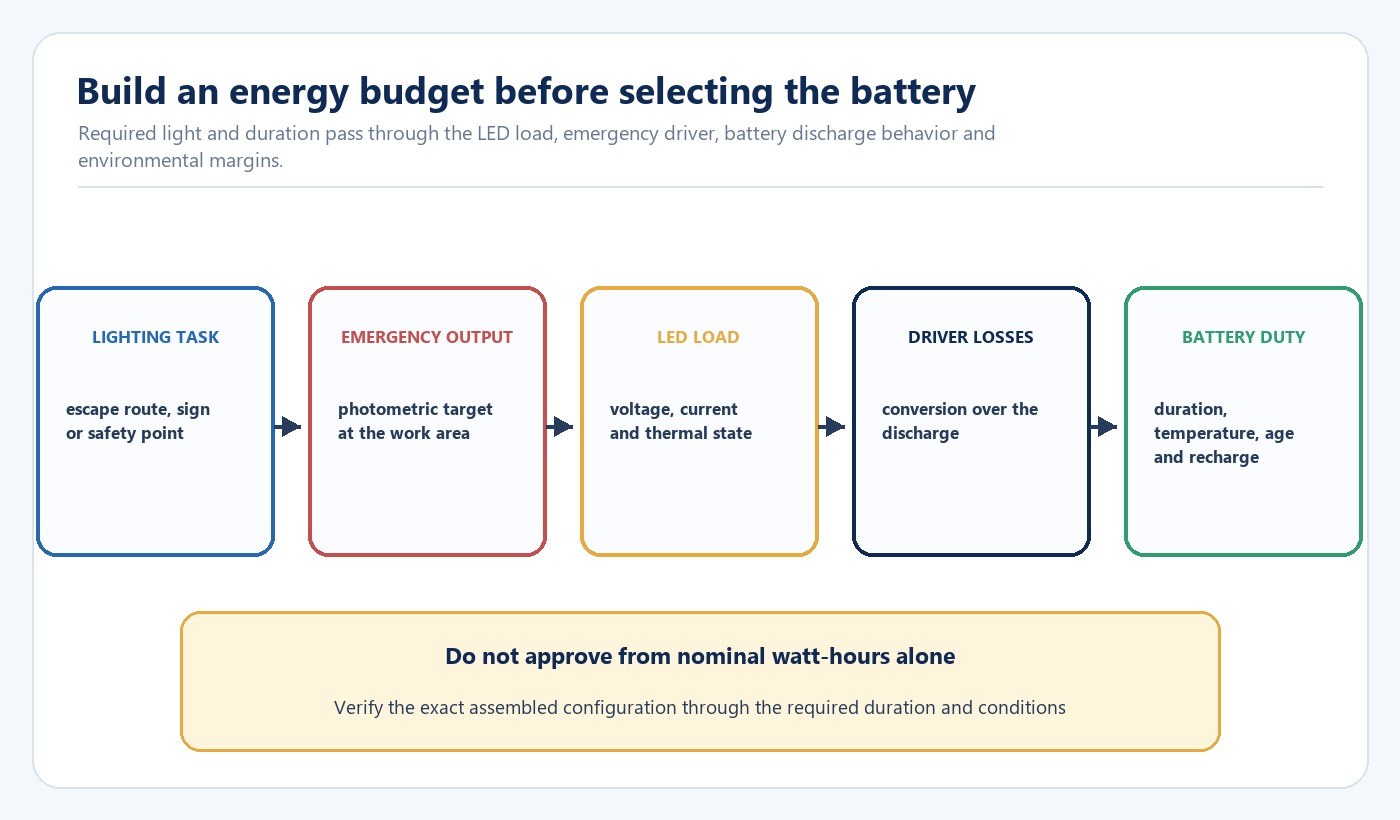

Die Dauer in ein Systemenergiebudget ?bertragen
Berechnen Sie die Batterieauswahl nicht als Notlicht-Wattzahl mal Stunden und beenden Sie die Betrachtung dort. Dieses Produkt liefert einen idealen Energiewert, kein verifiziertes Systemergebnis. Die verfuegbare Energie aendert sich mit Batteriechemie, Entladerate, Temperatur, Alterung, Abschaltspannung und Ladehistorie. Der Notlichtwandler hat ebenfalls Verluste, die sich waehrend der Entladung aendern koennen, und die LED-Last verhaelt sich moeglicherweise nicht wie ein fester Widerstand.
Verwenden Sie die Berechnung fuer die erste technische Schaetzung und verifizieren Sie dann die montierte Konfiguration. Dokumentieren Sie die erforderliche Notlichtleistung an Leuchte oder Arbeitsbereich, den vom Notlichttreiber akzeptierten LED-Lastbereich, die erforderliche Betriebsdauer, den Umgebungsbereich und das Abnahmekriterium am Ende der Dauer. Fordern Sie eine Entladekurve oder Dauerpruefung an, die zur vorgesehenen Batterie und Last passt.
| Nachweis Nachweis | Was es identifizieren sollte | Unterstützte Entscheidung |
|---|---|---|
| Lastbereich des Notlichttreibers | LED-Spannung, Strom, Leistung und Anschlussart | Ob die genaue LED-Last unterstuetzt wird |
| Batteriedaten | Chemie, Nennwert, Abschaltgrenze, Temperatur und Ladebedingungen | Ob die angegebene Betriebsdauer mit dem Projekt vergleichbar ist |
| Dauerprüfung | Genaue Leuchte, Treiber, Batterie, Umgebung und Ausgangsmessung | Ob die montierte Konfiguration den erforderlichen Endpunkt erreicht |
| Nachweis der Wiederaufladung | Ladezustand, Anzeige, Zeitbasis und Fehlerverhalten | Ob die Betriebsbereitschaft wiederhergestellt und ?berwacht werden kann |

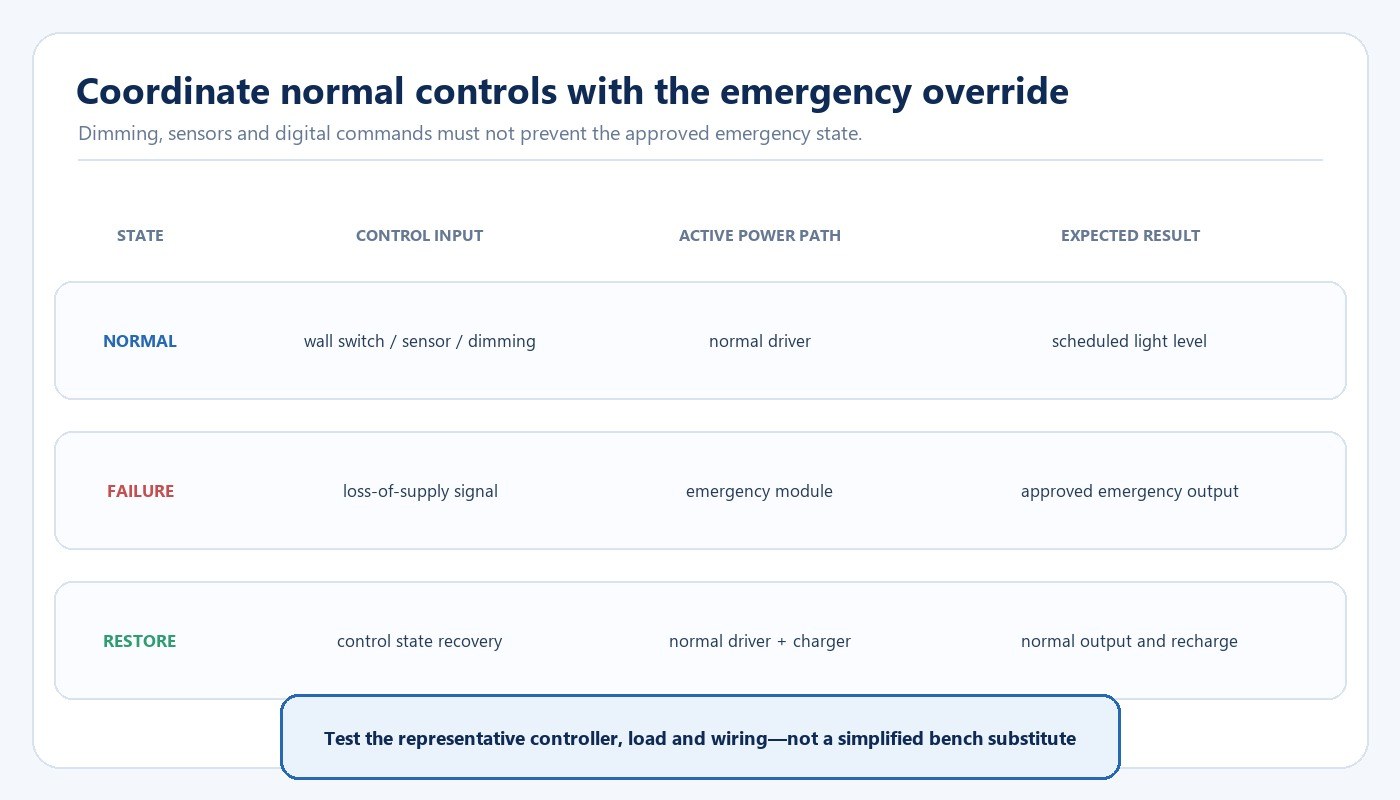

Normalsteuerungen mit dem Notlicht-Override abstimmen
Dokumentieren Sie, was bei vorhandener Normalversorgung, bei deren Ausfall und bei ihrer Rueckkehr geschieht. Bestaetigen Sie, ob der Normalbetriebstreiber ueberbrueckt wird, wie Dimm-Befehle behandelt werden, ob ein lokaler Schalter uebersteuert wird und wie Anwesenheitssensoren oder digitale Steuerungen reagieren. Eine reprasentative Stromkreispruefung sollte den vorgesehenen Controller, die Last, die Verdrahtungsanordnung und die programmierten Einstellungen einschliessen.
An emergency module may power the same LED load through a different electrical path, so normal dimming compatibility does not prove emergency compatibility. Likewise, a lamp that illuminates during a bench power cut has not demonstrated the required control override, output, duration or restoration behavior. Use the Leitfaden zur Kompatibilität von Treibern, Dimmern und Steuerungen um den umfassenderen Steuerungstest zu definieren; fuegen Sie dann die hier gezeigten Notbetriebs-Uebergaenge hinzu.
Temperatur-, Lade- und Wartungsbedingungen pruefen
Batterielebensdauer und verfuegbare Betriebsdauer haengen von Umgebung und Belastung ab. Dokumentieren Sie die Temperatur am Batteriestandort, die Waerme benachbarter Treiber, die Gehaeusebelueftung, die Einbaulage und die erwarteten normalen Betriebsstunden. Eine Batterie neben einem heissen Treiber oder in einem engen Gehaeuse kann anderen Bedingungen ausgesetzt sein als die Raumtemperatur.
Bestaetigen Sie Ladeeingang, Ladeanzeige, Schutzverhalten und die Reaktion auf eine getrennte oder ausgefallene Batterie. Das Konzept sollte Zugang fuer Pruefung und Austausch bieten, ohne andere sicherheitskritische Verdrahtung zu beeintraechtigen. Etiketten sollten den zugelassenen Batterietyp, den Anschluss und Austauschhinweise fuer die Wartungsdokumentation angeben.
Die Checkliste für Konformitätsunterlagen zu LED-Produkten hilft dabei, Modellidentität, kontrollierte Konstruktion, Kennzeichnungen und Anweisungen mit der exakt freigegebenen Konfiguration zu verknüpfen.

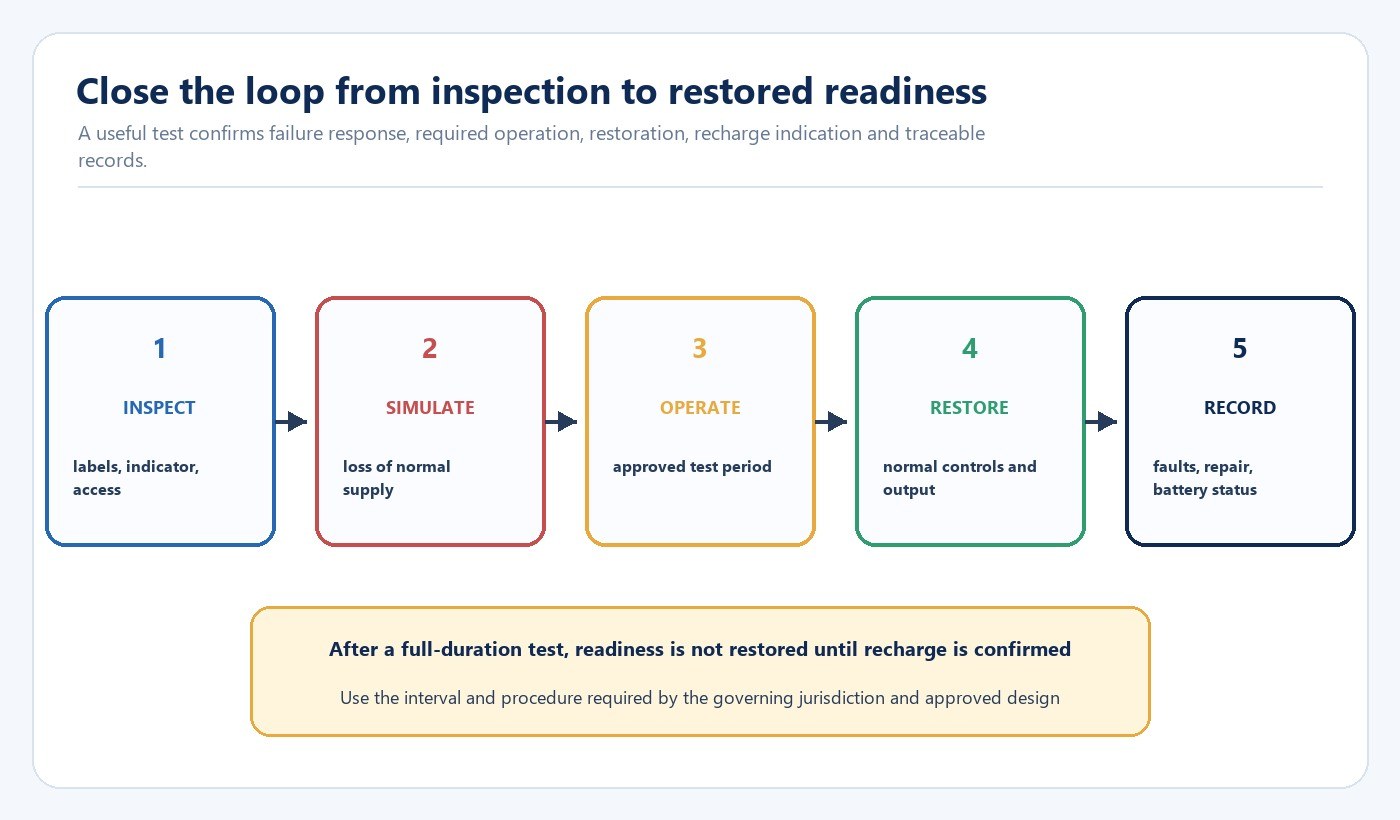

Funktions-, Dauer- und Wiederherstellungsprüfungen planen
Der Pruefplan sollte eine kurze Funktionspruefung von einer Volldauerpruefung unterscheiden. Eine Funktionspruefung bestaetigt, dass der Notbetriebszustand startet und die betreffenden Leuchten funktionieren. Eine Dauerpruefung bestaetigt den Betrieb ueber die erforderliche Zeit und bis zum Endpunkt nach dem genehmigten Verfahren. Wiederherstellungspruefungen bestaetigen anschliessend Normalsteuerungen, Anzeige und Wiederaufladeverhalten.
Der Leitfaden des UK Home Office fuer Bueros und Geschaefte nennt ein Beispielregime mit routinemaessigen Sichtpruefungen, monatlichen Funktionspruefungen und einer jaehrlichen Vollentladepruefung und weist darauf hin, dass andere Regime angemessen sein koennen. Er warnt zudem, dass Batterien nach einer Vollentladung typischerweise Zeit zum Wiederaufladen benoetigen. Verwenden Sie das Intervall und Verfahren, das von der zustaendigen Rechtsordnung, Systemplanung und den Anweisungen des Herstellers verlangt wird; uebernehmen Sie den Beispielplan nicht ohne Pruefung der Anwendbarkeit in einen anderen Markt.
Record the product identity, battery identity, date, starting condition, test method, duration, result, faults, corrective action and person responsible. The Checkliste zur Bewertung von LED-Beleuchtungsmustern kann verwendet werden, um das geprüfte Muster mit dem freigegebenen Modell und den Abweichungen abzugleichen.
Die freigegebene Konfiguration ?ber die Produktion hinweg einfrieren
Das genehmigte Ergebnis gehoert zu einer definierten Leuchte, LED-Last, einem Notlichttreiber, einer Batterie, Verdrahtungsanordnung, Anzeige, Firmware oder Einstellung sowie Pruefmethode. Ein Ersatzteil, das physisch passt, kann Strom, Umwandlungswirkungsgrad, thermische Belastung, Ladeverhalten oder Lichtleistung am Ende der Betriebsdauer aendern.
Use controlled part numbers and revisions for critical components. Route changes through an impact review that identifies affected drawings, samples, tests, labels and instructions. New Lights’ Produktions- und Fertigungskapazitäten Die Seite bietet den passenden Rahmen, um Muster, Produktionskoordination und kontrollierte Fertigungsnachweise zu besprechen, ohne einen allgemeinen Fabrikprozess als Nachweis der Notlichtleistung zu behandeln.
Die RFQ und die Freigabecheckliste erstellen
- Bestimmen Sie Rechtsraum, Nutzung, Planungsgrundlage der Notbeleuchtung und Genehmigungsverantwortung.
- Definieren Sie Sicherheitsziel, Leuchtenpositionen und die erforderliche Notlichtleistung.
- Legen Sie für jeden Versorgungszustand das Dauerlicht-, Bereitschaftslicht- oder kombinierte Verhalten fest.
- Stellen Sie die Abläufe für Normalbetrieb, Ausfall, Wiederherstellung und Wiederaufladung einschließlich Steuerung und Überwachung dar.
- Bestimmen Sie die genaue Leuchte, LED-Last, den Notlichttreiber, die Batterie und Verdrahtungskonfiguration.
- Dokumentieren Sie Betriebsdauer, Umgebungsbereich und Abnahmekriterien am Ende der Betriebsdauer.
- Fordern Sie funktions-, betriebsdauer- und wiederherstellungsspezifische Nachweise für die jeweilige Konfiguration.
- Genehmigen Sie Sichtbarkeit der Anzeige, Pruefzugang, Batteriezugang und Austauschdokumentation.
- Frieren Sie kritische Komponenten ein und definieren Sie, welche Änderungen eine erneute Qualifizierung erfordern.
- Weisen Sie Verantwortliche für Prüfung, Wartung und Aufbewahrung von Aufzeichnungen zu.
Review applicable New Lights lighting solutions for the project context. To discuss an exact installation, Kontaktieren Sie New Lights mit Rechtsraum, Notbeleuchtungskonzept, Stromlaufplan, Leuchtenlast, erforderlicher Betriebsdauer und Steuerungsabfolge.
Häufig gestellte Fragen
Kann ein Notlichttreiber allein anhand der Leuchtenleistung ausgewaehlt werden?
Nein. Die Kompatibilitaet haengt auch von LED-Spannung und -Strom, Notlichtleistung, Betriebsdauer, Batteriebetrieb, Umwandlungsverlusten, Temperatur, Steuerungen, Verdrahtung und der geprueften montierten Konfiguration ab.
Reicht die Nennkapazitaet der Batterie in Wattstunden aus, um die Betriebsdauer nachzuweisen?
Nein. Sie ist ein Eingabewert fuer eine Schaetzung. Die Freigabeentscheidung benoetigt konfigurationsspezifische Nachweise, die Batterie, Last, Wandler, Umgebungsbedingungen, Entladeendpunkt und die erforderliche Betriebszeit einschliessen.
Worin besteht der Unterschied zwischen Dauerschaltung und Bereitschaftsschaltung?
Eine Notleuchte im Dauerbetrieb arbeitet auch bei vorhandener Normalversorgung. Eine Einheit im Bereitschaftsbetrieb ist fuer den Betrieb bei Ausfall der Normalversorgung vorgesehen. Das Projektdiagramm sollte das genaue Steuerungs- und Umschaltverhalten zeigen.
Wer legt Notlichtdauer und Prüfintervall fest?
Sie werden durch die zustaendige Rechtsordnung, uebernommene Standards, die freigegebene Gebaeudeplanung und Wartungsverantwortlichkeiten bestimmt. Lieferantenanweisungen unterstuetzen das Verfahren, ersetzen jedoch nicht die Projektgrundlage.
