Die Installation von Außenbeleuchtung gelingt, wenn Produkt, Montage, elektrisches System, Steuerungen und Standortbedingungen als ein System zusammenarbeiten. Eine geeignete Leuchte kann das Projekt dennoch verfehlen, wenn eine Kabeleinführung zum Ablauf zeigt, ein Sensor reflektiertes Licht sieht, die Halterung ihre Ausrichtung nicht hält oder niemand die endgültigen Einstellungen erfasst.
Diese Checkliste begleitet ein Projekt von der Standortaufnahme bis zur nächtlichen Inbetriebnahme. Sie konzentriert sich darauf, was das Projektteam prüfen und erfassen sollte. Dauerhafte Elektroarbeiten, bauliche Befestigung und Konformität mit Vorschriften gehören zu angemessen qualifizierten Personen, die nach freigegebenen Zeichnungen, örtlichen Anforderungen und exakten Herstelleranweisungen arbeiten.
Mit Zone und Abnahmeaufgabe beginnen
Unterteilen Sie den Standort vor der Wahl von Montagepunkten in reale Betriebszonen. Fassade, Fußgängerweg, Ladebereich, Parkspur, Betriebshof und begrünte Grenze haben nicht dieselben Beobachter oder Abnahmekriterien. Ermitteln Sie für jede Zone, wer was sehen muss, wann die Beleuchtung arbeitet und was außerhalb des beleuchteten Bereichs bleiben muss.
Record the decisions that will later be tested: required operating modes, control sequence, emergency interaction, camera viewpoints, property boundaries, maintenance access and any restrictions on spill light. If the project is still deciding between product families, review the outdoor, garden and solar lighting solution bevor der Installationszeitplan festgelegt wird.
| Zonenfrage | Warum sie während der Installation wichtig ist | Aufzubewahrender Nachweis |
|---|---|---|
| Welche Aufgabe oder welches Objekt muss sichtbar sein? | Legt die nutzbare Richtung und Lichtverteilung fest | Freigegebene Entwurfsabsicht und photometrischer Plan |
| Wer beobachtet die Zone? | Fußgänger, Fahrer, Kameras und Nachbarn nehmen unterschiedliche Probleme wahr | Blickpunkte und Abnahme-Begehungsroute |
| Wann sollte es in Betrieb sein? | Bestimmt Zeitpläne, Sensoren, Übersteuerungen und Hintergrundniveaus | Steuerungsbeschreibung und Betriebssequenz |
| Was muss vor Licht geschützt werden? | Hilft bei der Kontrolle von Blendung, Fenstern, Lichtübertritt auf Grundstücke und nach oben abgestrahltem Licht | Grenznotizen, Ausrichtungsgrenzen und Details zur Abschirmung |
| Wie wird es gewartet? | Beeinflusst Montagezugang, Isolierung, Austausch und Reinigung | Zugangsmethode und Wartungsplan |
Den tatsächlichen Standort untersuchen, bevor Materialien eintreffen
Vergleichen Sie die Zeichnungen mit den tatsächlichen Bedingungen. Messen Sie Montagehöhe und Versatz, prüfen Sie Mast oder Wand, lokalisieren Sie Versorgungs- und Steuerungswege und notieren Sie Hindernisse, die die Lichtverteilung verändern. Bäume, Schilder, geparkte Fahrzeuge, Zäune, Dachkanten und neue Geräte können ein früheres Layout ungültig machen.
Verfolgen Sie wahrscheinliche Wasserwege, statt „Außenbereich“ als eine einzige Exposition zu behandeln. Achten Sie auf Dachablaufwasser, Bewässerungsspray, stehendes Wasser, windgetriebenen Regen, Kondensationszyklen, Schnee oder Eis sowie tiefe Stellen, an denen eine Verbindung liegen könnte. Dokumentieren Sie außerdem Staub, Salz, Chemikalien, Vibrationen, Stoßrisiken und Temperaturbedingungen, die das erforderliche Produkt und Zubehör beeinflussen.
Der Zugang gehört zur Bestandsaufnahme. Die Installationsposition muss mit der geplanten Ausrüstung erreichbar sein, und der fertige Standort muss weiterhin Reinigung, Inspektion, Ausrichtung und Austausch von Komponenten ermöglichen. Klären Sie Abweichungen vor Bohren, Graben oder Fertigen von Halterungen.
Das genaue Produkt mit der freigegebenen Liste abgleichen
Lesen Sie vollständigen Modellcode auf Karton und Leuchte. Vergleichen Sie Gehäuse, Optik, Lichtstrompaket, Farbeigenschaften, Eingang, Treiber, Steuerungsoption, Montagehardware und Zubehör mit der freigegebenen Einreichung. Ein Katalogbild einer Familie belegt nicht, welche Konfiguration geliefert wurde.
Umweltkennzeichnungen müssen innerhalb ihres eigenen Umfangs gelesen werden. ANSI/NEMA C136.25 definiert Schutz gegen Eindringen für Straßen- und Flächenbeleuchtung, während Feucht-/Nassraum- und Gehäusesysteme andere Fragen beantworten können. Schaffen Sie keine inoffizielle Gleichwertigkeit zwischen Bewertungssystemen. Prüfen Sie exakte Leuchte und jedes freiliegende Zubehör, einschließlich Fotosteuerungen, Sensoren, Steckdosen, Treiberboxen, Verschraubungen und Feldanschlüsse.
Die Produktidentität bestimmt auch Installationsausrichtung, Entwässerung, Wärmemanagement und Wartungszugang. Weicht der gelieferte Artikel vom freigegebenen Datensatz ab, stoppen Sie die Installationsentscheidung und schließen Sie die Substitution über den Änderungsprozess des Projekts ab.

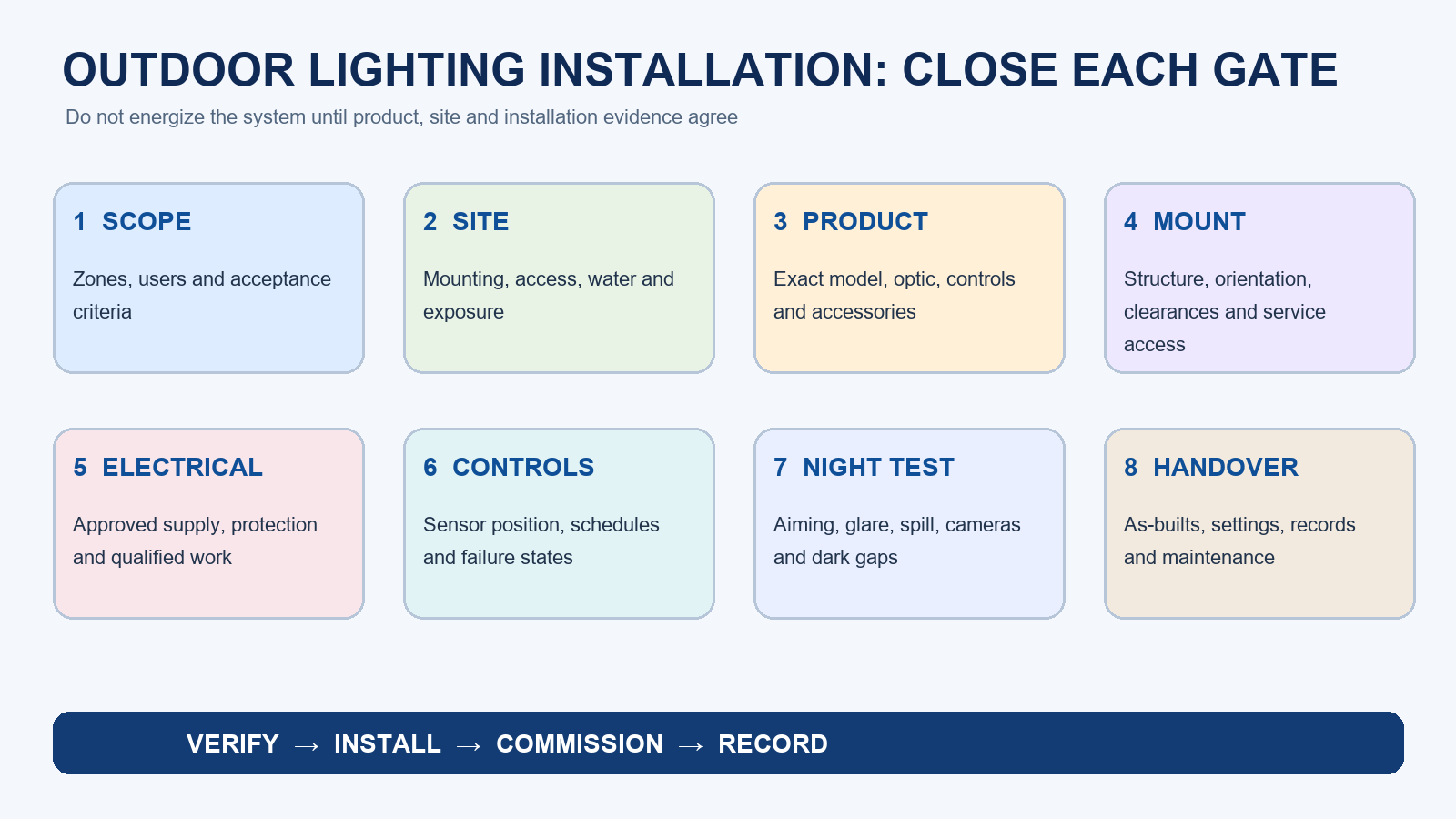

Acht Tore vor der Übergabe schließen
Die Installationsfolge ist leichter als eine Reihe von Toren zu verwalten. Jedes Tor hat ein klares Ergebnis: freigegebene Standortinformationen, geprüfte Produktidentität, abgeschlossene Montage- und Elektroinspektion, funktionale Steuerungstests, Nachtabnahme und eine nutzbare Übergabedokumentation.
| Prüfschritt | Mindestbedingung für den Abschluss | Abbruchkriterium |
|---|---|---|
| Umfang | Zonen, Nutzer und Abnahmekriterien sind freigegeben | Die Aufgabe oder Betriebssequenz ist unklar |
| Standort | Montage, Zugang, Exposition und Anschlüsse entsprechen dem Entwurf | Physische Bedingungen stehen im Konflikt mit den Zeichnungen |
| Produkt | Genaues Modell, Optik, Steuerungen und Zubehör stimmen ?berein | Modellcode oder Nachweise zu Nennwerten sind unvollständig |
| Montage | Struktur, Ausrichtung, Freiraum und Zugang sind akzeptiert | Improvisierte Halterung oder blockierte Entwässerung wird vorgeschlagen |
| Elektrik | Qualifiziertes Personal führt die freigegebene Prüfung durch | Schäden, freiliegende Leiter oder falsche Komponenten werden gefunden |
| Steuerung | Jeder Zeitplan-, Sensor- und Übersteuerungsmodus funktioniert | Platzierung oder Programmierung verursacht Fehlbetrieb |
| Nachtprüfung | Ausrichtung, Blendung, Lichtimmissionen, Kameras und dunkle Lücken bestehen | Einschalten bei Tageslicht ist der einzige Abnahmetest |
| ?bergabe | Bestandsunterlagen, Einstellungen, Ergebnisse und Wartungsdokumentationen werden übergeben | Der Eigentümer kann die freigegebene Einrichtung nicht reproduzieren |
Das Montagesystem wie vorgesehen installieren
Use the mounting method, fasteners and accessories specified for the actual surface and load. Confirm structural capacity, material compatibility and project-specific wind, vibration or impact requirements. Adjustable LED floodlights need hardware that retains the commissioned angle; portable LED work lights eine stabile Betriebsposition und eine geschützte temporäre Stromversorgung benötigen.
Verwenden Sie Versorgungskabel, Kabelrohre oder vor Ort hergestellte Befestigungsteile nicht als tragende Halterung, es sei denn, das Produkt ist dafür ausgelegt und dokumentiert. Die OSHA-Bauvorschriften beschränken ausdrücklich das Aufhängen temporärer Leuchten an ihren Kabeln, sofern die Ausrüstung nicht dafür ausgelegt ist. Halten Sie erforderliche Freiräume offen und bewahren Sie den Zugang zu Abdeckungen, Treibern, Befestigungselementen und Ausrichtungspunkten.
Die Ausrichtung ist wichtig. Das Drehen einer Leuchte kann Entwässerung, Wärmefluss, Windlast und optische Richtung verändern. Prüfen Sie vor dem Festziehen der endgültigen Befestigung die Ausrichtungsmarkierungen, Position der Kabeleinführung, Entwässerungsmerkmale und den erwarteten Ausrichtungsbereich.
Wasserwege, Einführungen und Entwässerung verwalten
Der Wasserschutz hängt von der montierten Installation ab, nicht nur vom Gehäuse. Prüfen Sie angegebene Verschraubung, Dichtung, Abdeckung, Eintrittsgewinde, Kabeldurchmesser und Anzugsmethode. Verlegen Sie Kabel so, dass Wasser nicht natürlich zu einem Anschluss läuft, und halten Sie erforderlichen Biegeradius und Stützung ein.
Halten Sie Entwässerungs- und Druckausgleichsmerkmale frei. Zusätzliches Dichtmittel ist keine universelle Reparatur: Es kann die Entwässerung beeinträchtigen, mit Materialien in Konflikt stehen oder eine nicht passende Durchführung verdecken. Passt eine Komponente nicht, klären Sie Komponente und Installationsdetail, statt die Abweichung abzudecken.
Kondensation und direkter Wassereintritt erfordern unterschiedliche Untersuchungen. Prüfen Sie Ausrichtung, Dichtungen, Entlüftungen, Entwässerung, Temperaturwechsel und den Ablaufweg. Dokumentieren Sie, wo Feuchtigkeit auftritt und unter welchen Bedingungen, bevor Sie die Baugruppe ändern.
Elektrische Risiken und temporäre Stromversorgung kontrollieren
Die elektrische Projektplanung definiert Versorgung, Stromkreisschutz, Erdung oder Potentialausgleich, Trennung und Leiteranforderungen. Qualifiziertes Personal sollte vor dem Einschalten bestätigen, dass Feldarbeiten dieser Planung und den Herstelleranweisungen entsprechen.
Baustrom hat eigene Gefahren. Die OSHA-Anforderungen für US-Baustellen behandeln GFCI-Schutz oder ein Programm zur gesicherten Geräteeerdung bei bestimmter temporärer Steckdosennutzung. Wenden Sie die Regeln an, die den tatsächlichen Standort regeln, statt eine Bauvorschrift in eine allgemeine Regel für dauerhafte Installationen zu verwandeln.
Halten Sie temporäre Kabel und Steckverbinder von stehendem Wasser und Verkehr fern, schützen Sie sie vor scharfen Kanten und Schäden und nehmen Sie defekte Ausrüstung außer Betrieb. Prüfen Sie vor dem Einschalten Abdeckungen, Einführungen, zugängliche Anschlüsse, Isolierung, Schutzvorrichtungen und Bauschutt. Überbrücken Sie niemals eine Schutzvorrichtung, um den Zeitplan einzuhalten.
Steuerungen als Betriebssystem in Betrieb nehmen
Fotosteuerungen, Timer, Bewegungssensoren, Dimmung und vernetzte Steuerungen müssen als Folge getestet werden, nicht als isoliertes Zubehör. Bestätigen Sie Sensorposition vor endgültiger Befestigung. Reflektiertes Licht, Vegetation, vorbeifahrende Fahrzeuge, benachbarte Leuchten und Grundstücksgrenzen können falsche oder fehlende Ereignisse erzeugen.
Definieren und testen Sie normale Zeitpläne, Hintergrundniveaus, Ereignisniveaus, Verzögerungen, Übersteuerungen und Verhalten nach Spannungswiederkehr. Die DOE-Leitlinien zur Außenlichtsteuerung verlangen Funktionstests von Sensorplatzierung und Einstellungen, Reaktion des Lichtsensors und zeitbasierter Programmierung, gefolgt von Übergabe von Bestands- und Betriebsaufzeichnungen.
Dokumentieren Sie bei vernetzten Systemen Adressen, Gruppen, soweit relevant Firmware, freigegebene Einstellungen und die für künftige Änderungen verantwortliche Person. Der Eigentümer sollte das System bedienen und warten können, ohne auf nicht dokumentiertes Wissen des Installateurs angewiesen zu sein.

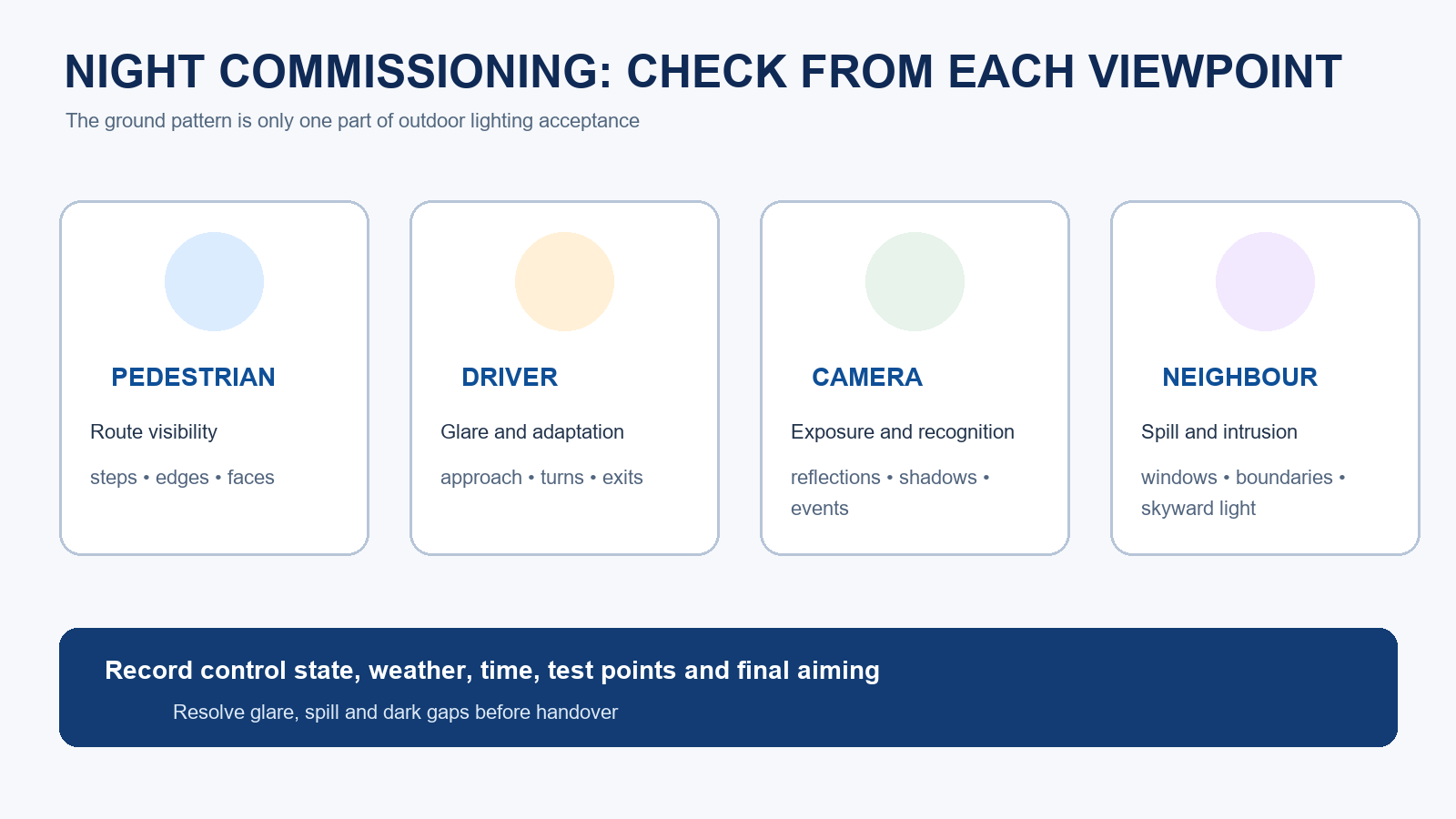

Die Installation bei Nacht ausrichten und prüfen
Die GSA-Leitlinien empfehlen, Außenlicht auszurichten, um Lichtverschmutzung und Lichtübertritt zu begrenzen. Ausgewählte Optik, Montageposition und Abschirmung sollten den größten Teil dieser Aufgabe erfüllen; mehr Lichtstrom ersetzt keine Korrektur schlechter Ausrichtung.
Walk the site after dark from each relevant viewpoint. Check pedestrian routes, driver approaches, camera images, neighbouring windows and property boundaries. Look for direct glare, dark gaps, excessive hot spots, skyward light, reflections and shadows. The companion guide on flood and work lights in outdoor security systems erklärt, warum Beleuchtung und Kameras gemeinsam bewertet werden müssen.
Messen Sie die Leistung nach der Projektmethode und unter den vereinbarten Bedingungen. Dokumentieren Sie Prüfpunkte, Messgerät, Wetter, Zeit, Steuerungszustand und Ausrichtungsposition. Kennzeichnen Sie einstellbare Hardware oder fertigen Sie Referenzfotos an, damit Wartungsteams die akzeptierte Ausrichtung wiederherstellen können.
Das ?bergabeprotokoll vervollständigen
Das Übergabepaket verbindet Installationsqualität mit künftiger Wartung. Fügen Sie freigegebenen Produktplan, endgültige Einreichungen, Bestandsorte von Leuchten und Stromkreisen, Steuerungsbeschreibung und Einstellungen, Ergebnisse funktionaler Tests, Ausrichtungsaufzeichnungen, Betriebs- und Wartungsinformationen, Garantiedokumente, Ersatzteilreferenzen und Inspektionszeitplan bei.
Schulen Sie das Team des Eigentümers, Übersteuerungen zu bedienen, Fehler zu erkennen, Ausrüstung nach Standortverfahren zu trennen und freigegebene Ersatzteile anzufordern. Änderungen an Modellen, Optik, Steuerungen oder Ausrichtung sollten in dieselbe Aufzeichnung eingehen, statt unsichtbare Feldvarianten zu werden.
For project-specific model selection, documentation or sample coordination, review New Lights factory and manufacturing capabilities and send the project brief mit dem Standort, Zielmarkt, der Montage, Umgebung, Stromversorgung, Steuerung und den erforderlichen Nachweisen.
Häufig gestellte Fragen
Reicht eine IP-Schutzart aus, um eine Außenleuchte freizugeben?
Nein. Bestätigen Sie genaues Produkt, Umfang der Schutzart, Montageausrichtung, Einführungen, Zubehör und die für das Projekt geltenden Anforderungen. Unterschiedliche Systeme zur Bewertung von Umgebungsbedingungen sollten nicht als automatisch gleichwertig behandelt werden.
Kann Dichtmasse jede Vor-Ort-Verbindung witterungsbeständig machen?
Nein. Verwenden Sie die angegebene Kabelverschraubung, Dichtung, Steckverbinder und Installationsmethode. Eine nicht passende Komponente sollte über das freigegebene Installationsdetail korrigiert werden.
Wer sollte eine dauerhafte Außenbeleuchtung installieren?
Für die elektrischen, konstruktiven und Zugangsarbeiten qualifizierte Personen sollten diese innerhalb ihres rechtlichen und technischen Aufgabenbereichs anhand der freigegebenen Zeichnungen und Herstelleranweisungen ausführen.
Wann sollten Dämmerungsschalter und Bewegungsmelder geprüft werden?
Testen Sie sie nach der Installation unter repräsentativen Bedingungen. Prüfen Sie Platzierung, Empfindlichkeit, Zeitüberschreitung, Zeitpläne, Übersteuerungen, Ereignisverhalten und Spannungswiederkehr.
Warum ist eine Inbetriebnahme bei Nacht erforderlich?
Eine nächtliche Prüfung zeigt Blendung, Streulicht, dunkle Bereiche, Kamerainteraktionen und das Verhalten der Steuerung, die sich bei einer Funktionsprüfung am Tag nicht beurteilen lassen.
Welche Informationen sollte eine Installationsprüfung enthalten?
Geben Sie Standort und Zuständigkeit, genaues Modell, Zeichnungen, Montagefläche und -höhe, Umwelteinflüsse, Stromversorgung, Steuerung, photometrische Anforderungen und Abnahmemethode an.
Redaktionelle Quellen
- US-Arbeitsschutzbehörde (OSHA), „Subpart S — Electrical Standard eTool“: https://www.osha.gov/etools/subpart-s
- US-Arbeitsschutzbehörde (OSHA), „1926.405 — Wiring Methods, Components, and Equipment for General Use“: https://www.osha.gov/laws-regs/regulations/standardnumber/1926/1926.405
- ANSI/NEMA, C136.25-2025 — Ingress Protection for Roadway and Area Lighting Equipment: https://www.nema.org/docs/default-source/about-us-document-library/ansi-nema-c136.25-2025-aspublished.pdf
- US-General Services Administration, „Lighting“: https://www.gsa.gov/governmentwide-initiatives/federal-highperformance-buildings/highperformance-building-clearinghouse/energy/lighting
- U.S. Department of Energy Better Buildings, Exterior Lighting Controls Guidance: https://betterbuildingssolutioncenter.energy.gov/sites/default/files/attachments/exterior-lighting-control-guidance.pdf
