Tri-Proof-Leuchtengehäuse für austauschbare Röhren
- Independent Lamp Servicing: A worn light source can be exchanged while retaining the installed enclosure.
- Output Planning Choice: One- and two-lamp versions let designers select the required source count.
- Installation Fit Options: Distinct enclosure footprints suit narrow and wider ceiling zones.
- Positive Cover Retention: Side fasteners secure the diffuser to the lower shell and allow repeatable access to the interior.
| Produktformat | Nur Gehaeuse fuer austauschbare G13 LED-Rohren |
|---|---|

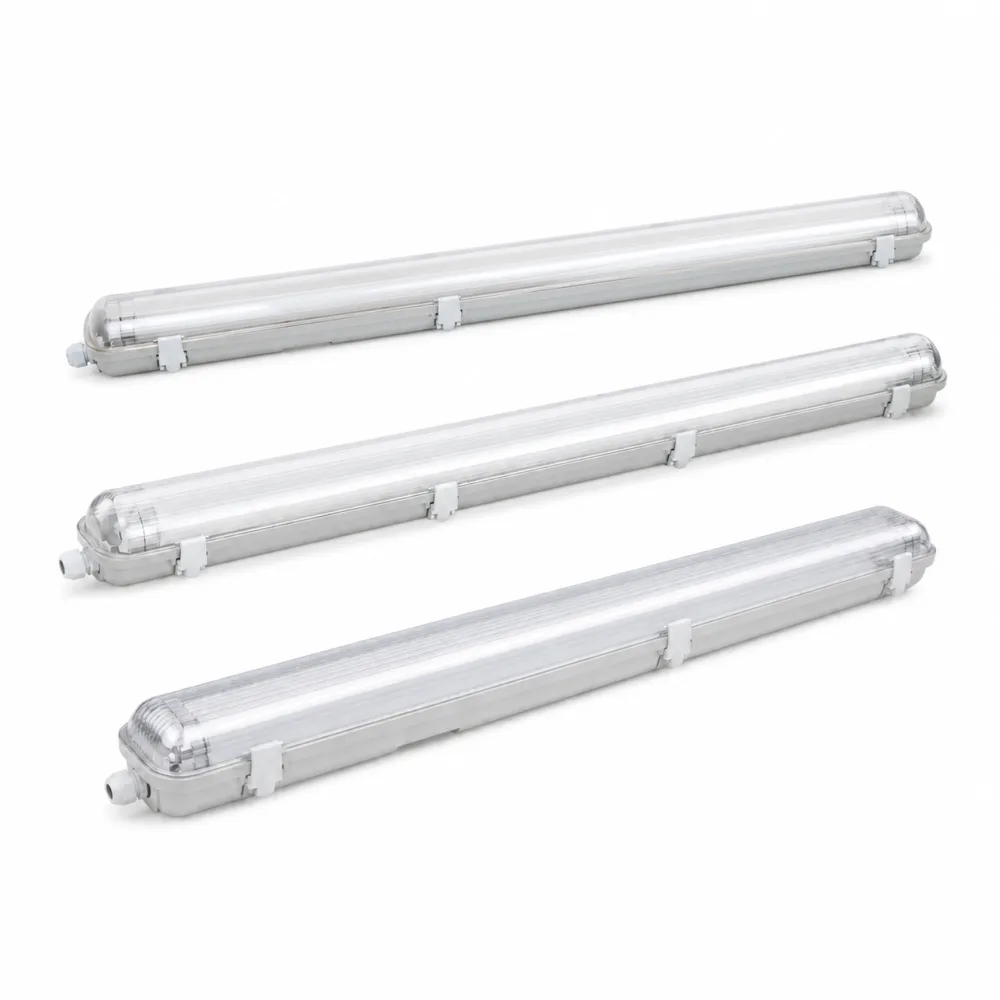

| Serie / Röhrenanordnung | TW, TL oder TS / einzeln oder doppelt |
| Verfügbare Längen | Ungefaehr 0.65 bis 1.56 m ueber die Serie |
| Gehäusematerialien | HIPS-, ABS- oder PC-Basis / PC- oder PS-Abdeckung / Kunststoff- oder Edelstahlclips |
|---|---|
| Schutzart / Kabeleinführung | IP65-Konfiguration / PG9 oder PG11 |
| Installation / Verdrahtung | Aufputzmontage / ein- oder zweiseitige Röhrenverdrahtung |
Technische Daten
Modellspezifikationen
| Modell-Nr. | Reihe | Abmessungen (L x B x H) | Nennleistung | Anzahl der Röhren | Montageabstand | Clips |
|---|---|---|---|---|---|---|
| XGYT8TPTL-E218 | TL | 660 × 115 × 65 mm | 2 ? 18 W | 2 | 250 mm | 6 |
| XGYT8TPTL-E236 | TL | 1237 × 115 × 65 mm | 2 ? 36 W | 2 | 850 mm | 10 |
| XGYT8TPTL-E258 | TL | 1563 × 115 × 65 mm | 2 × 58 W | 2 | 1150 mm | 14 |
| XGYT8TPTW-E118 | TW | 650 × 72 × 57 mm | 1 ? 18 W | 1 | 350 mm | 6 |
| XGYT8TPTW-E218 | TW | 650 × 110 × 57 mm | 2 ? 18 W | 2 | 350 mm | 6 |
| XGYT8TPTW-E136 | TW | 1270 × 72 × 57 mm | 1 ? 36 W | 1 | 880 mm | 12 |
| XGYT8TPTW-E236 | TW | 1270 × 110 × 57 mm | 2 ? 36 W | 2 | 880 mm | 12 |
| XGYT8TPTS-E118 | TS | 660 × 70 × 61 mm | 1 ? 18 W | 1 | 310 mm | 6 |
| XGYT8TPTS-E218 | TS | 660 × 107 × 61 mm | 2 ? 18 W | 2 | 310 mm | 6 |
| XGYT8TPTS-E136 | TS | 1260 × 70 × 61 mm | 1 ? 36 W | 1 | 910 mm | 10 |
| XGYT8TPTS-E236 | TS | 1260 × 107 × 61 mm | 2 ? 36 W | 2 | 910 mm | 10 |
| XGYT8TPTS-E158 | TS | 1562 × 70 × 61 mm | 1 ? 58 W | 1 | 1210 mm | 14 |
| XGYT8TPTS-E258 | TS | 1562 × 107 × 61 mm | 2 × 58 W | 2 | 1210 mm | 14 |
Die Nennleistung bezeichnet die fuer das Gehaeuse aufgefuehrte Roehrenkonfiguration. Bestaetigen Sie vor der Produktion den elektrischen Eingang der LED-Rohre sowie einseitige oder doppelseitige Verdrahtung.
Produktbeschreibung
Produktdetails
Produktkonstruktion
Diese Familie nur mit Gehaeuse verwendet G13-Lampenfassungen an beiden Enden ohne Metallschiene fuer Vorschaltgeraete. Je nach gewaehlt Serie besteht der Koerper aus HIPS, ABS oder PC, die Abdeckung aus PC oder PS, und das Gehaeuse verwendet Seitenclips aus Kunststoff oder Edelstahl, einen Dichtungsring aus Gummi oder Silikon, Kabeleinfuehrung PG9 oder PG11 sowie metallische Montageklemmen.
Hinweise zur Auswahl und Installation
Waehlen Sie TW, TL oder TS nach dem verfuegbaren Montagemass und stimmen Sie dann das genaue Modell auf erforderliche Laenge, Anordnung fuer eine oder zwei Rohren, Nennroehrenkonfiguration, Montageabstand und Clipanzahl ab. Die G13 LED-Rohre wird getrennt ausgewaehlt; ihre Laenge, ihr elektrischer Eingang und ihre einseitige oder doppelseitige Verdrahtung muessen zu Lampenfassungen und interner Verdrahtung passen. Verwenden Sie den angegebenen Dichtungsring, Kabeleinfuehrung, Clips und die Montageart fuer die vollstaendige IP65-Konfiguration.
Empfohlene Anwendung
Anwendungen
- Workshops and Warehouses: Provide serviceable linear lighting above production aisles, storage areas and maintenance zones.
- Parking Garages: Use the surface-mounted housing along parking bays, ramps and underground access routes.

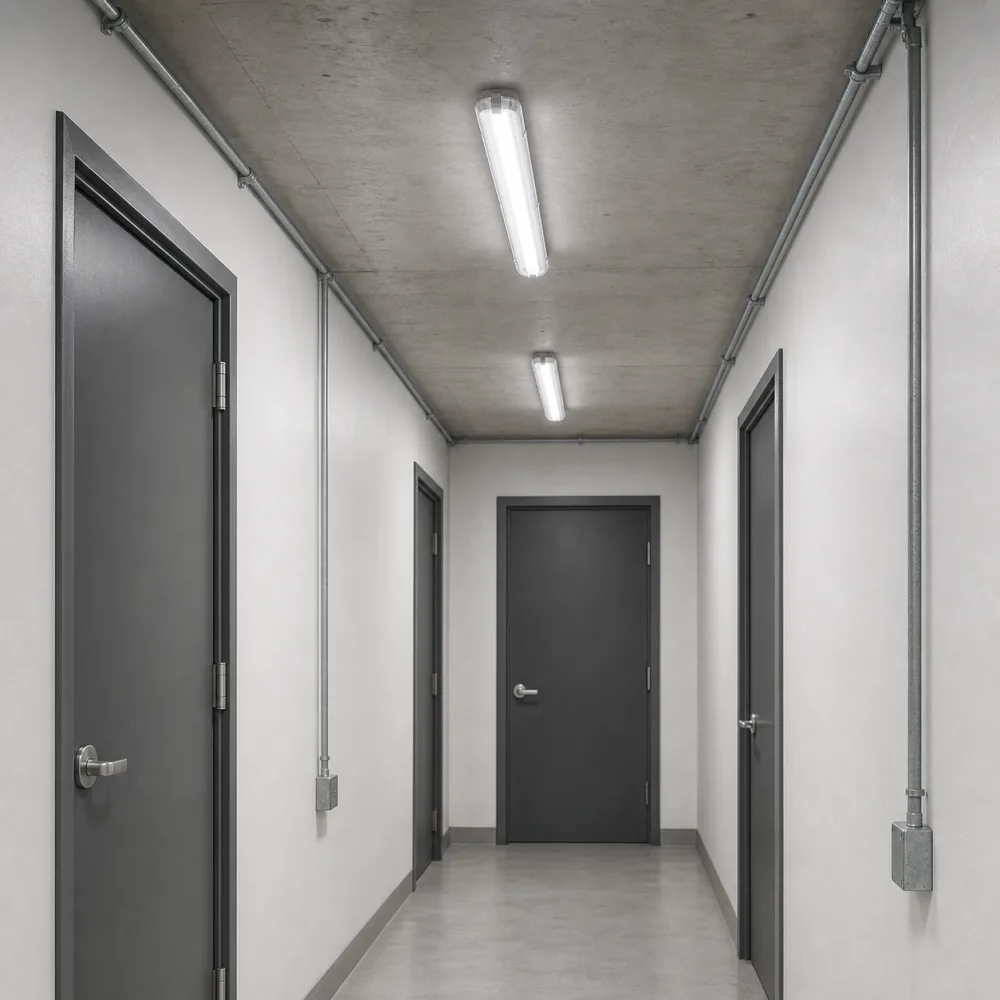

- Servicekorridore: Install the enclosed linear housing in utility passages and building service areas.
- Harbors and Docks: Mount the sealed fixture housing on walls or ceilings around harbor and dock service zones.
