Integrierte SMD-LED-Leuchte mit Tri-Proof-Schutz
- 160-Degree Light Distribution: The documented 160-degree beam distributes light across broad linear work and circulation areas.
- Flimmerfreier Betrieb: The specified driver system provides steady output without visible flicker.
- 25,000-Hour Service Reference: The catalog records a 25,000-hour operating-life reference for the integrated luminaire.
- Clip-Mounted Housing: Stainless-steel back clips support surface mounting, while side clips close the diffuser cover.
| Profile | SMD-OX / SMD-OC / SMD-OS |
|---|---|
| Verfügbare Längen | 600 / 605 / 1200 / 1500 mm |
| Leistungsbereich | 18-72 W |
| Ausgangsoptionen | 100-160 lm/W |
| Farbqualität | 3000-6500 K / Ra80 |
|---|---|
| Elektrische Optionen | S: 220-240 V / U: 100-260 V; PF 0.5 or 0.9 |
| Schutzart / Optik | IP65 / Abstrahlwinkel 160-degree |
Technische Daten
Modellspezifikationen
| Modell | Reihe | Abmessungen / Montageabstand | Nennleistung | Wirksamkeit | CCT / CRI | Eingabe / PF | IP / Abstrahlwinkel |
|---|---|---|---|---|---|---|---|
| XGYLEDTP-SOX02-E18/20 | SMD-OX | 85 x 80 x 600 mm / 260 mm | 18/20 W | 100-160 lm/W | 3000-6500 K / Ra80 | S: 220-240 V; U: 100-260 V / PF 0.5 or 0.9 | IP65 / 160 degrees |

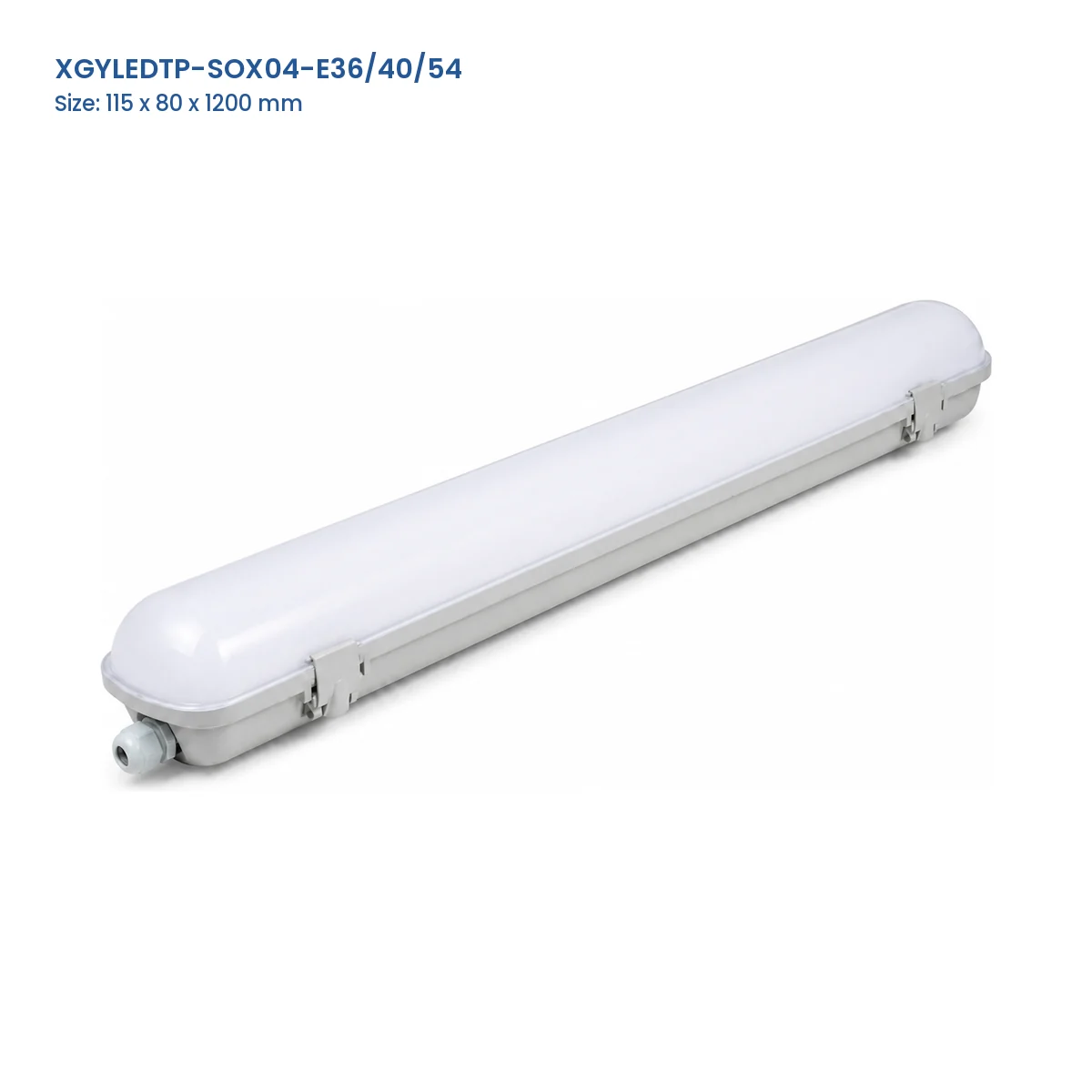

| XGYLEDTP-SOX04-E36/40/54 | SMD-OX | 115 x 80 x 1200 mm / 810 mm | 36/40/54 W | 100-160 lm/W | 3000-6500 K / Ra80 | S: 220-240 V; U: 100-260 V / PF 0.5 or 0.9 | IP65 / 160 degrees |

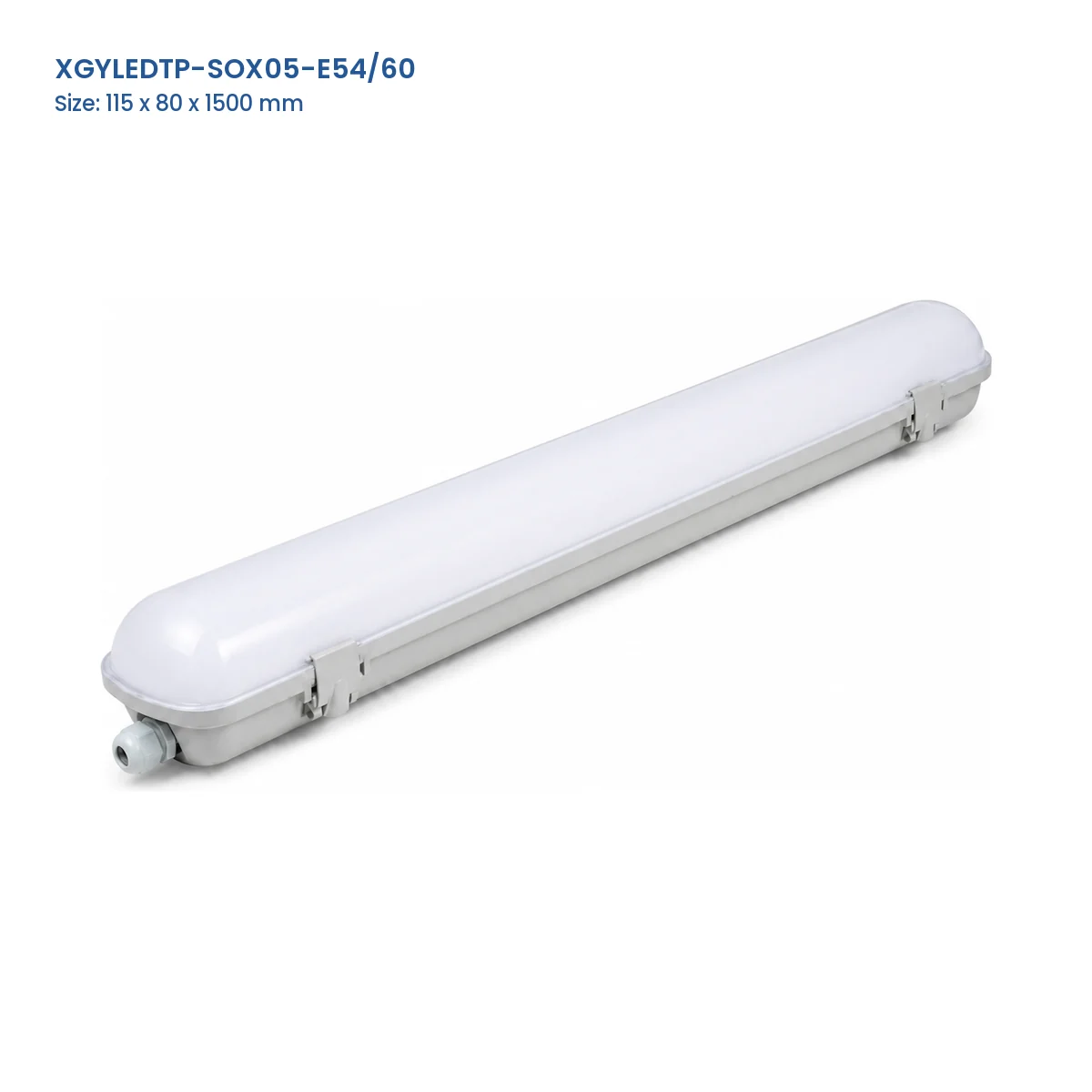

| XGYLEDTP-SOX05-E54/60 | SMD-OX | 115 x 80 x 1500 mm / 1110 mm | 54/60 W | 100-160 lm/W | 3000-6500 K / Ra80 | S: 220-240 V; U: 100-260 V / PF 0.5 or 0.9 | IP65 / 160 degrees |

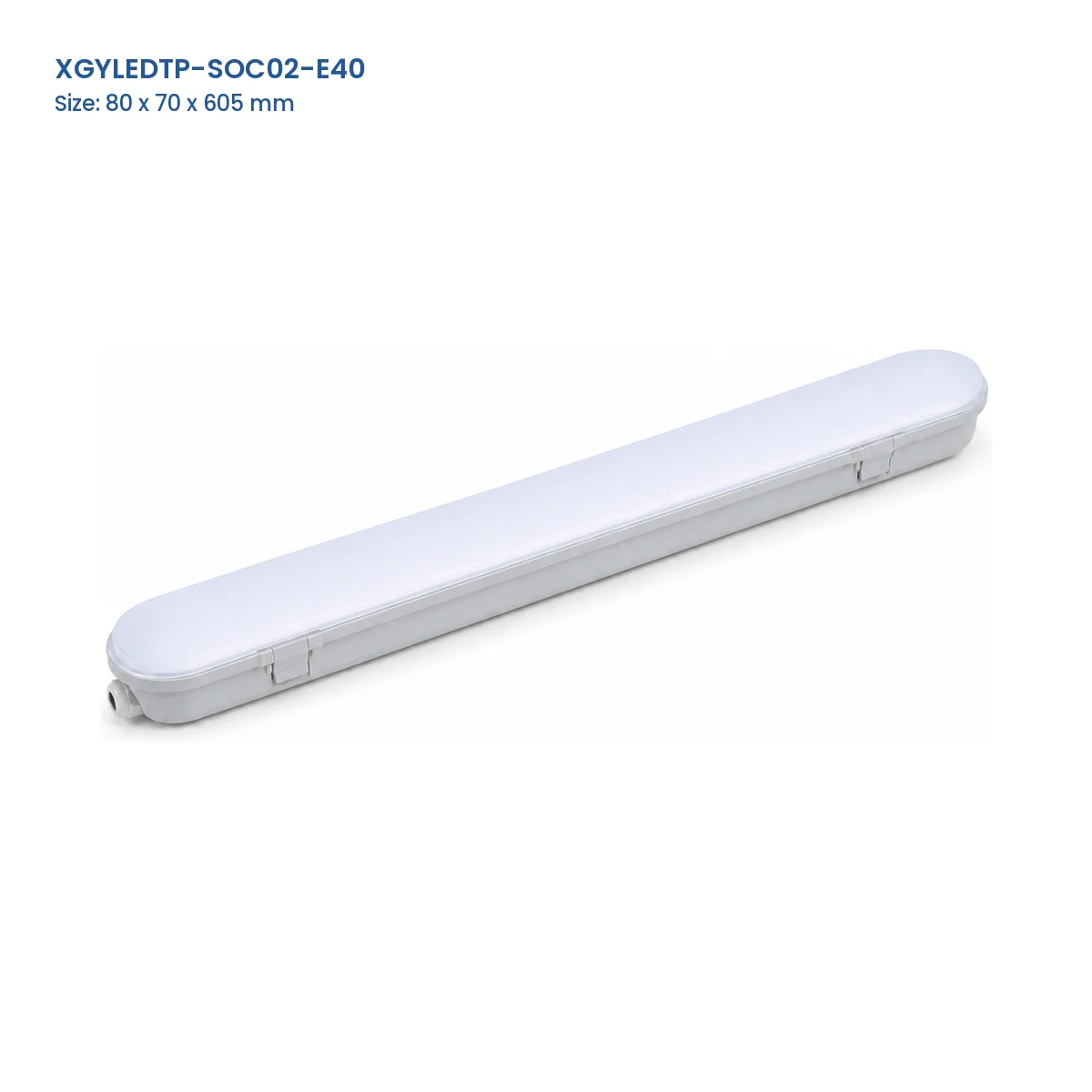

| XGYLEDTP-SOC02-E40 | SMD-OC | 80 x 70 x 605 mm / 260 mm | 40 W | 100-160 lm/W | 3000-6500 K / Ra80 | S: 220-240 V; U: 100-260 V / PF 0.5 or 0.9 | IP65 / 160 degrees |

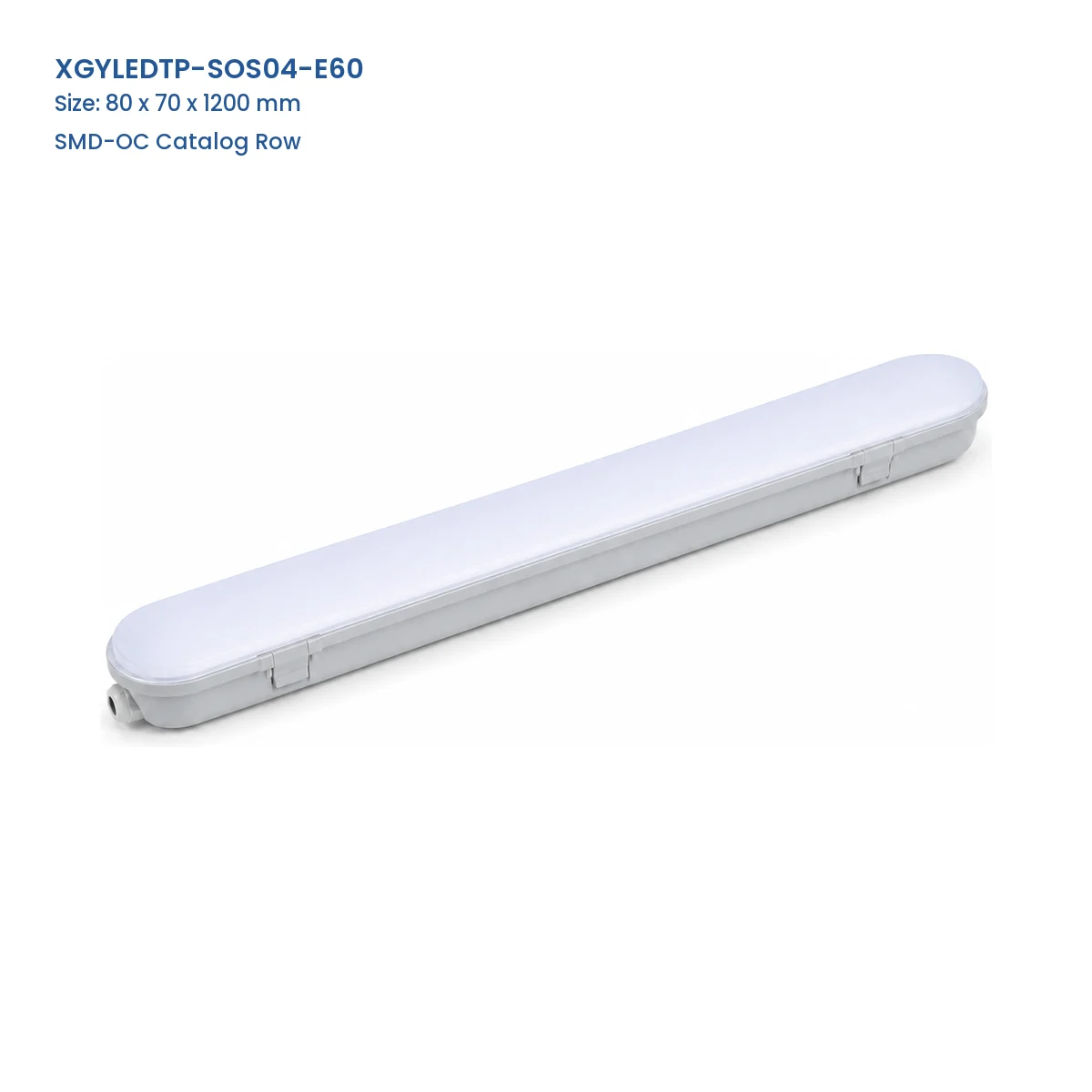

| XGYLEDTP-SOS04-E60 | SMD-OC | 80 x 70 x 1200 mm / 810 mm | 60 W | 100-160 lm/W | 3000-6500 K / Ra80 | S: 220-240 V; U: 100-260 V / PF 0.5 or 0.9 | IP65 / 160 degrees |

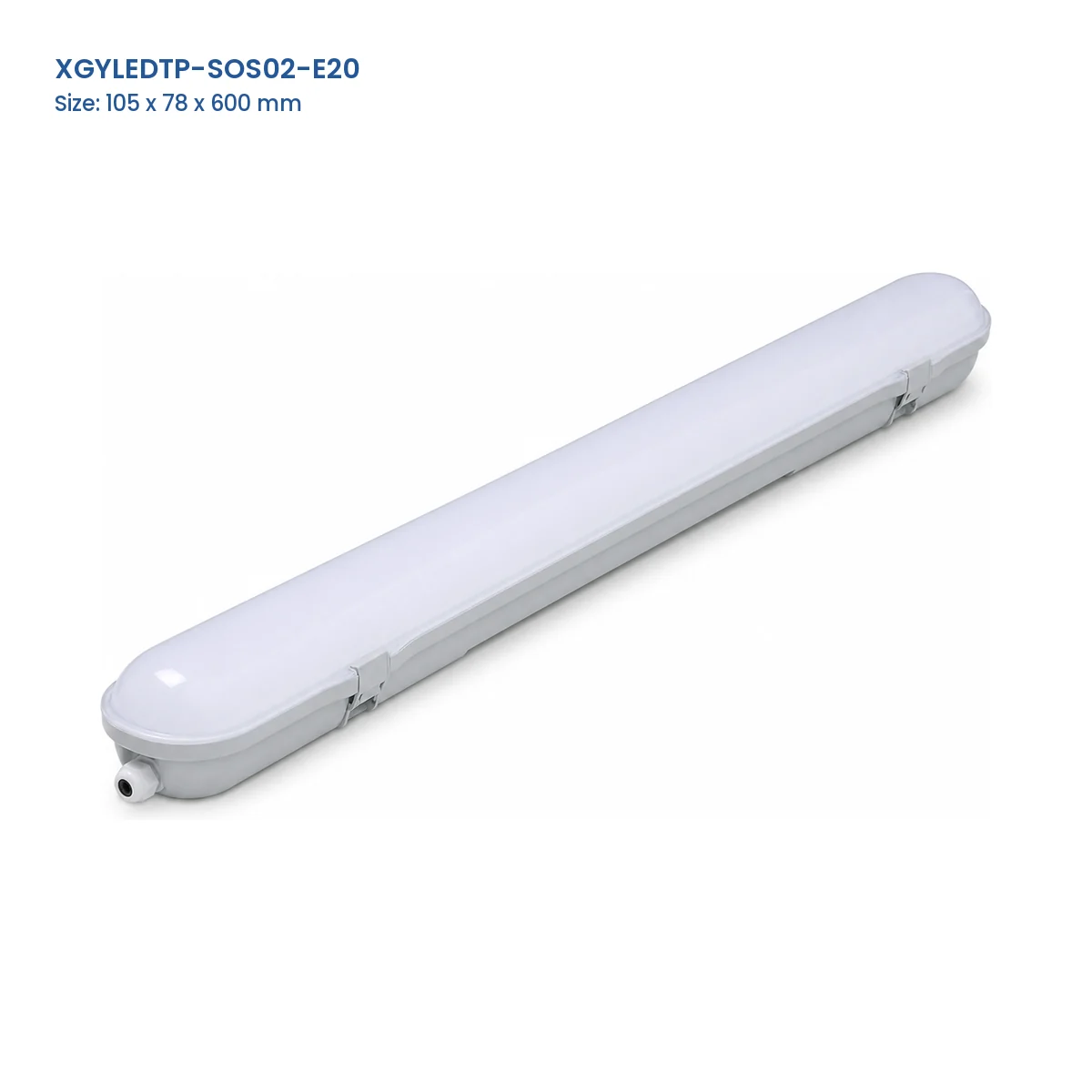

| XGYLEDTP-SOS02-E20 | SMD-OS | 105 x 78 x 600 mm / 260 mm | 20 W | 100-160 lm/W | 3000-6500 K / Ra80 | S: 220-240 V; U: 100-260 V / PF 0.5 or 0.9 | IP65 / 160 degrees |

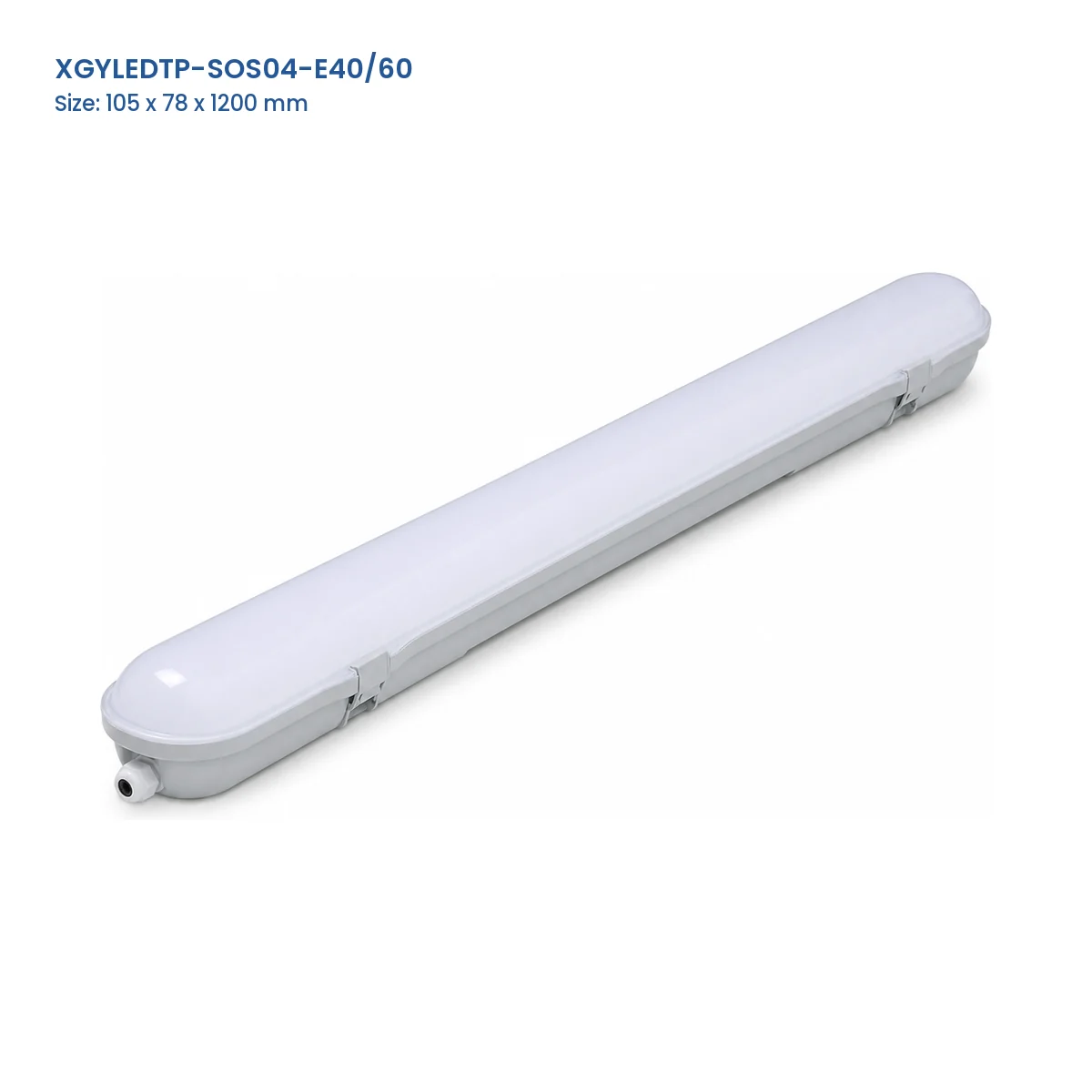

| XGYLEDTP-SOS04-E40/60 | SMD-OS | 105 x 78 x 1200 mm / 810 mm | 40/60 W | 100-160 lm/W | 3000-6500 K / Ra80 | S: 220-240 V; U: 100-260 V / PF 0.5 or 0.9 | IP65 / 160 degrees |

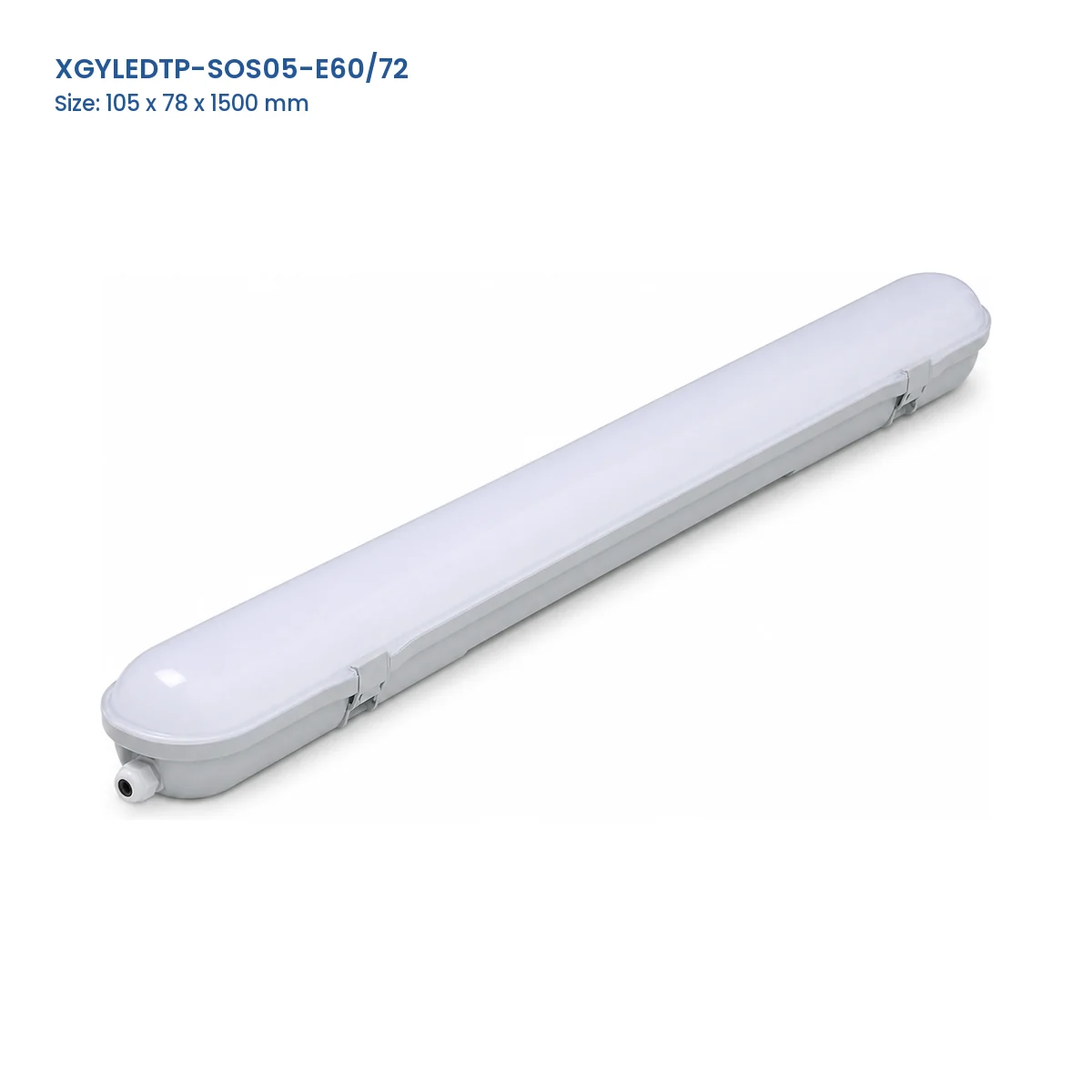

| XGYLEDTP-SOS05-E60/72 | SMD-OS | 105 x 78 x 1500 mm / 1110 mm | 60/72 W | 100-160 lm/W | 3000-6500 K / Ra80 | S: 220-240 V; U: 100-260 V / PF 0.5 or 0.9 | IP65 / 160 degrees |
Die Abmessungen sind als B x H x L angegeben, gefolgt vom dokumentierten Montageabstand der Rueckclips. Durch Schraegstrich getrennte Leistungen bleiben fuer jede Kataloggehaeusekonfiguration genau wie gedruckt gruppiert. SOS04-Referenzen erscheinen unter SMD-OC und SMD-OS; verwenden Sie die vollstaendige Modellreferenz, Serie und Abmessungen zusammen.
Produktbeschreibung
Produktdetails
Produktkonstruktion
SMD-2835-LEDs verwenden Platinen- oder Streifenanordnungen hinter einer Abdeckung aus PC oder PS, wobei der interne Treiber ueber einer Basis aus HIPS, ABS oder PC untergebracht ist. Ein Dichtungsring aus Gummi oder Silikon und die angegebene Kabeleinfuehrung vervollstaendigen die dokumentierte IP65-Gehaeusebaugruppe.
Hinweise zur Auswahl und Installation
Waehlen Sie OX, OC oder OS nach dem erforderlichen Gehaeusequerschnitt und stimmen Sie dann Gesamtmasse, Nennleistungskombination und dokumentierten Montageachsenabstand in der technischen Tabelle ab. Geben Sie vor der Installation Eingangsbereich S oder U und die zugehoerige Leistungsfaktoroption an. Der Katalog druckt SOS04 unter den Familien SMD-OC und SMD-OS; unterscheiden Sie diese Eintraege anhand von vollstaendiger Modellreferenz, Serienprofil und Abmessungen.
Empfohlene Anwendung
Anwendungen

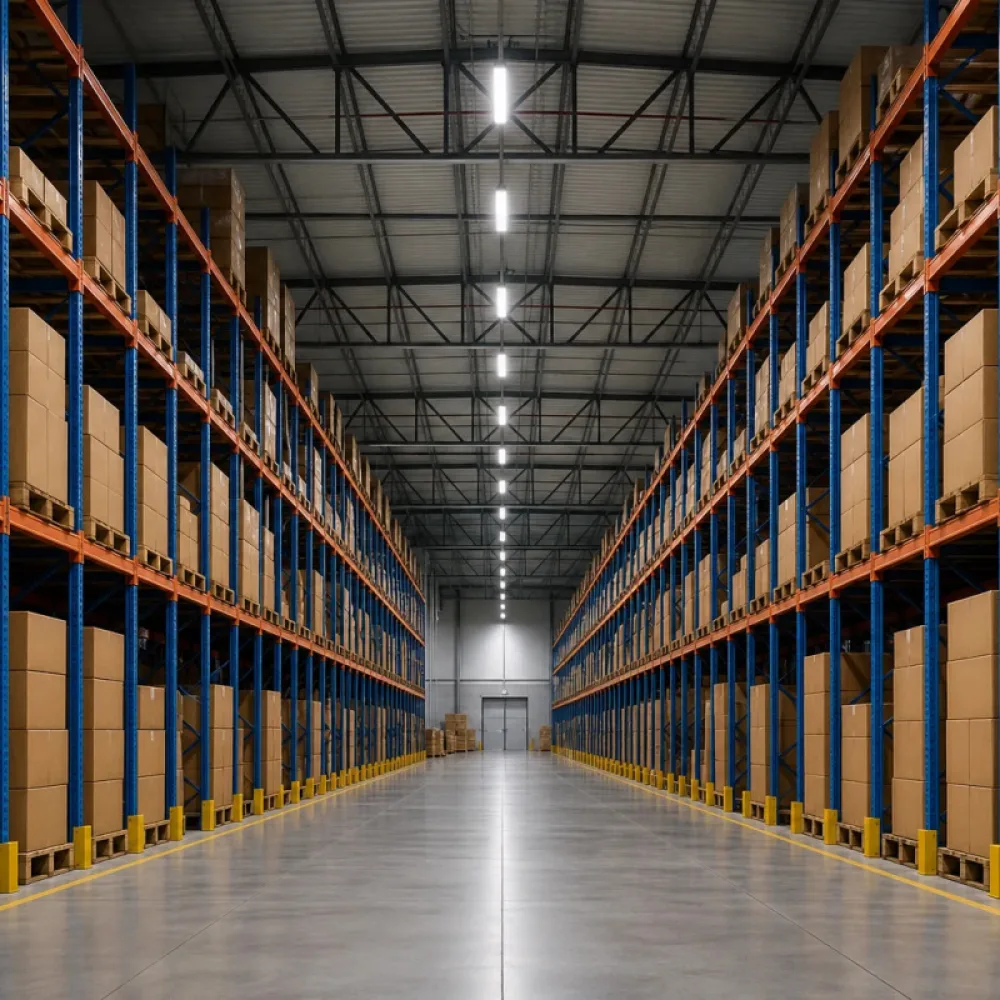

- Warehouse Aisles: Surface-mounted linear runs provide protected general lighting along storage and picking routes.
- Production Workshops: Sealed housings protect the integrated LED components from workshop dust and incidental moisture.
- Parking Garages: Ceiling-mounted fixtures illuminate vehicle lanes, parking bays and pedestrian routes in enclosed structures.
- Servicekorridore: Continuous linear lighting supports visibility through plant rooms, utility passages and maintenance routes.
- Covered Loading Areas: IP65 configurations provide linear lighting beneath canopies and sheltered exterior work zones.
