Eine T8 LED-Glasröhre sollte als optisches und elektrisches System bewertet werden, nicht allein anhand einer Aussage zur Glastransmission ausgewählt werden. Vergleichen Sie Lichtstrom, Eingangsleistung, Lichtverteilung, Blendungsbegrenzung und Verdrahtungsmethode der genauen Lampe und testen Sie sie anschließend in der vorgesehenen Leuchte. Die beste Option erhält das erforderliche Licht auf der Arbeitsfläche, reduziert die gemessene Systemleistung und erfüllt die visuellen, sicherheitsbezogenen und wartungsbezogenen Projektanforderungen.
Glas kann eine stabile röhrenförmige Hülle bieten und klar, beschichtet oder diffus sein. Es bestimmt weder Effizienz, Energieeinsparung noch Eignung allein. LED-Gehäuse, Beschichtung, Treiberverluste, thermische Bedingungen, Abstrahlverteilung, Leuchtenoptik und Steuerungen beeinflussen alle das Ergebnis.

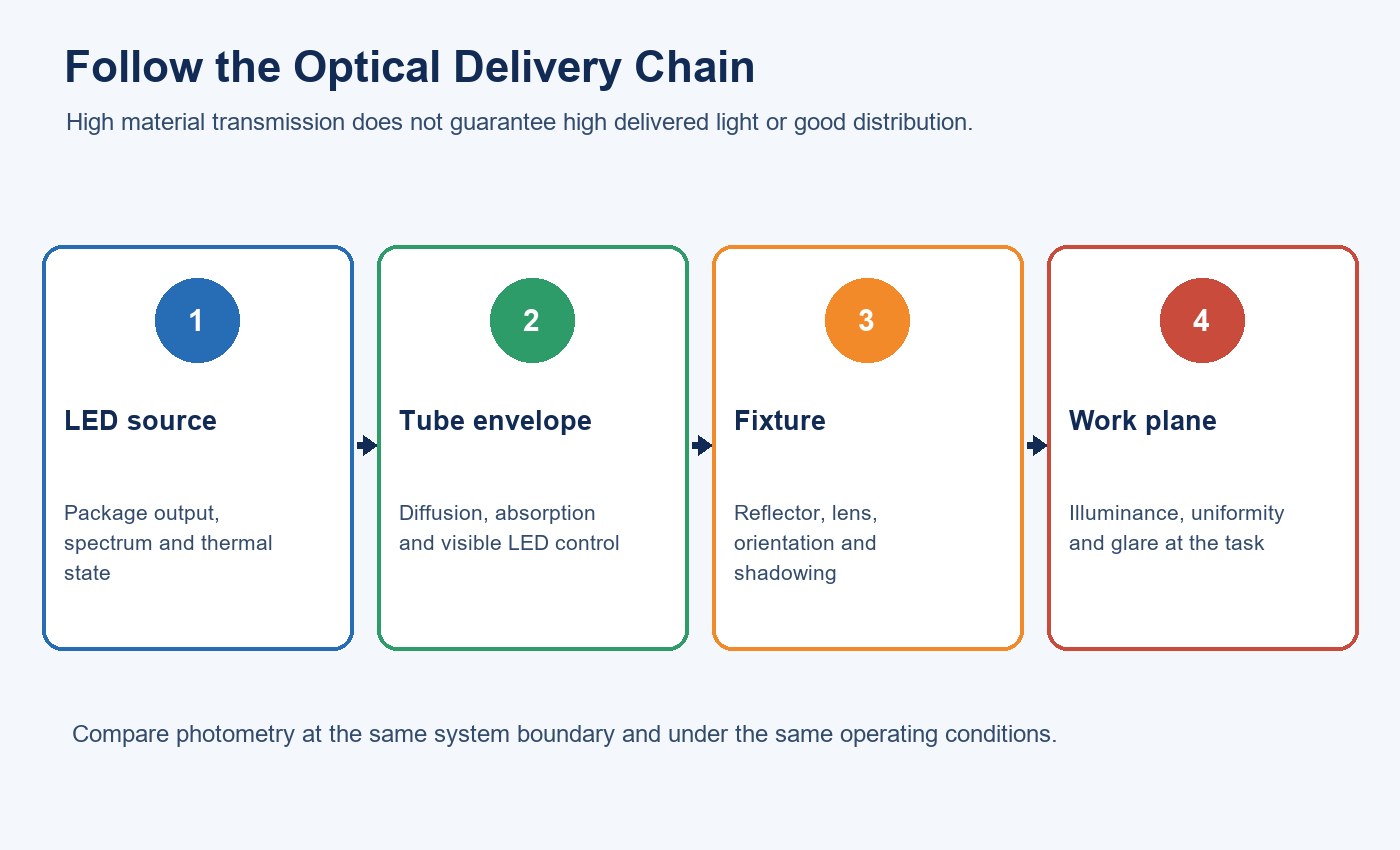

Transmission, Diffusion und abgegebenes Licht getrennt betrachten
Transmission beschreibt den Anteil des einfallenden Lichts, der unter festgelegten Prüfbedingungen ein Material durchdringt. Diffusion beschreibt, wie dieses durchgelassene Licht gestreut wird. Das sind verwandte, aber unterschiedliche Eigenschaften: Eine stark streuende Beschichtung kann die visuelle Gleichm??igkeit verbessern und gleichzeitig den gesamten durchgelassenen Lichtstrom verändern; eine klarere Konstruktion kann LED-Punkte sichtbar machen oder stärkere gerichtete Kontraste erzeugen.
Die Illuminating Engineering Society definiert einen Diffusor als optisches Gerät, das Licht vor allem durch diffuse Transmission umlenkt oder streut. Diese Definition beschreibt die optische Wirkung; für die Quantifizierung von Lichtleistung und Verteilung sind weiterhin Prüfungen des genauen Modells erforderlich.
The project’s target is usually neither maximum material transmission nor maximum bare-lamp lumens. It is suitable illuminance and uniformity in the room, with acceptable glare and power consumption. The guide to prismatic lenses and uniformity erklaert dieselbe Unterscheidung auf Leuchtenebene: Ein optisches Element verteilt Licht um, daher muss es anhand der resultierenden Verteilung ebenso wie anhand seiner Transmission beurteilt werden.
| Optische Variable | Was es verändert | Was zu prüfen ist |
|---|---|---|
| Transmission von Glas oder Gehäuse | Lichtstrom, der die Rohrwand verlässt | Photometrischer Bericht für das genaue Modell und stabilisierter Lichtstrom |
| Trübung oder diffundierende Beschichtung | LED-Bild, wahrgenommene Gleichm??igkeit und Abstrahlbreite | Leuchtendes Erscheinungsbild, Lichtstärkeverteilung und Blendung aus üblichen Blickrichtungen |
| Position der LED-Platine | Ausrichtung und Abschattung innerhalb der Röhre | Polare Lichtstärkeverteilung und Ausrichtung in der Lampenfassung |
| Reflektor oder Linse der Leuchte | Licht, das nach dem Austritt aus der Lampe eingefangen, umgelenkt oder absorbiert wird | Lichtleistung der vollständigen Leuchte und Messungen auf der Arbeitsebene |
| Oberflächenalterung oder Verschmutzung | Lichtleistung und Erscheinungsbild im Zeitverlauf | Wartungsplan und repräsentative Umwelteinflüsse |
Mit dem genauen Produktaufbau beginnen
Dokumentieren Sie Röhrendurchmesser und -länge, Sockel, Gehäusematerial, Beschichtung, Endkappenkonstruktion, elektrische Einspeiseseite und zulässige Betriebsorientierung. Produkte mit derselben T8-Form können unterschiedliche interne Platinen, Treiber und optische Behandlungen nutzen.

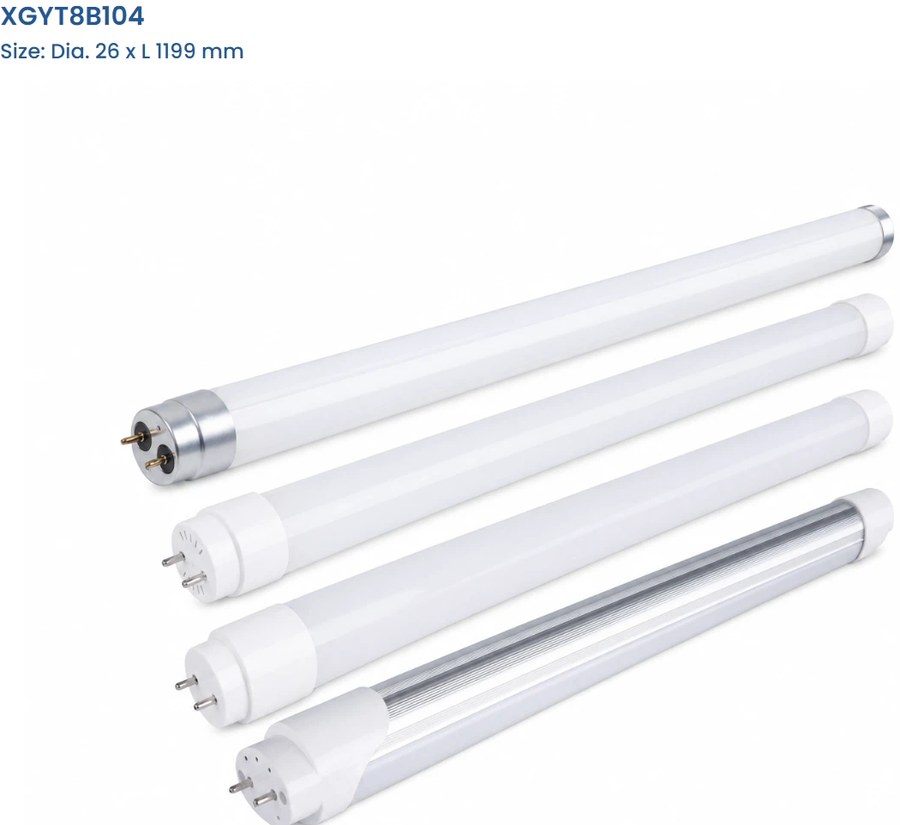

The current Europäische T8-LED-Glasröhre Die Produktfamilie verwendet ein 26 mm G13-Röhrenformat und veröffentlicht Gehäuseoptionen aus Glas, PC, nanobeschichtetem Material und Aluminium plus PC. Sie verwendet außerdem eine einseitige elektrische Einspeisung. Diese Familienoptionen bilden eine nützliche Vergleichsgruppe, doch das bestellte Modell und Gehäuse müssen in Spezifikation, Muster und Kartonetikett identifiziert werden.
?bertragen Sie Erscheinungsbild oder Leistung einer Gehäuseoption nicht auf eine andere. Eine Katalogfamilie kann mehrere Längen, Wattzahlen, Endkappen und optische Konstruktionen enthalten. Fordern Sie Daten auf Modellebene an, statt einen Familiedurchschnitt zu bilden.
Photometrische Daten an der richtigen Systemgrenze auswerten
Identifizieren Sie vor dem Vergleich von Werten, was geprüft wurde. Lichtstrom einer nackten Lampe beschreibt die Röhre außerhalb der Leuchte. Lichtstrom der vollständigen Leuchte umfasst Verluste und Umverteilung durch Reflektor, Linse, Raster und Gehäuse. Die Beleuchtungsstärke auf der Arbeitsebene ergänzt die Einflüsse von Montagehöhe, Abstand, Raumoberflächen und Layout.
Diese Grenzen beantworten unterschiedliche Fragen. Daten der nackten Lampe helfen, genaue Lampen unter einer gemeinsamen Methode zu vergleichen. Daten der vollstaendigen Leuchte zeigen, wie ausgewaehlte Roehre und bestehende Leuchte zusammenarbeiten. Feldmessungen zeigen, ob die Installation die tatsaechliche Aufgabe erfuellt.
| Nachweis | Testgrenze | Unterstützte Entscheidung | Häufige Fehlanwendung |
|---|---|---|---|
| Photometrie der Lampe | Genaue Röhre außerhalb der Leuchte | Lichtleistung, Effizienz und Lichtverteilung auf Modellebene | Den Lichtstrom einer freien Lampe mit dem auf den Schreibtisch abgegebenen Licht gleichsetzen |
| Leuchtenphotometrie | In einer definierten Leuchte installierte Röhre | Prüfung von Lichtleistung, Effizienz, Lichtverteilung und Blendung der Leuchte | Ein Leuchtenergebnis auf einen anderen Reflektor oder eine andere Linse übertragen |
| Lichtberechnung | Definierte Raumgeometrie und Reflexionsgrade | Anordnung, Abstände und prognostizierte Beleuchtungsstärke | Verwendung allgemeiner Eingabedaten anstelle der Datei für die ausgewählte Lampe und Leuchte |
| Vor-Ort-Musteraufbau | Tatsächlicher Raum, Spannung, Steuerungen und Montage | Visuelle Abnahme und gemessene Leistung am Arbeitsplatz | Nur den hellsten Punkt unter einer Leuchte prüfen |
Prüfen Sie, ob photometrische und elektrische Werte nach Stabilisierung sowie bei der angegebenen Spannung und Umgebungsbedingung gemessen wurden. Wenn zwei Produkte unterschiedliche Prüfgrenzen angeben, sind ihre Werte nicht direkt vergleichbar.
Die Lichtausbeute berechnen, ohne sie mit der Beleuchtungswirksamkeit zu verwechseln
Die Lampeneffizienz entspricht dem Lichtstrom geteilt durch die Eingangsleistung der Lampe. Bei einer Type A-Installation mit erhaltenem Vorschaltgerät umfasst die Eingangsleistung des Projekts sowohl Vorschaltgerät als auch Lampe. Verwenden Sie bei Systemen mit überbrücktem Vorschaltgerät oder externem Treiber den vollständigen installierten Eingang anstelle einer nominalen Lampenleistung.
Eine hohe Effizienz garantiert kein nutzbares Licht. Eine gerichtete Röhre kann einen gr??eren Anteil ihrer Lichtleistung auf den Arbeitsbereich lenken, jedoch auch Kontraste, Schatten oder unzureichendes Licht an Wänden und Decke erzeugen. Eine stark diffuse Röhre kann gleichm??iger wirken, benötigt aber möglicherweise ein anderes Lichtstrompaket, um dieselbe Arbeitsbeleuchtungsstärke zu erreichen.
Verwenden Sie die LED tube and fluorescent tube comparison wenn die Projektentscheidung lautet, Leuchtstoffbeleuchtung beizubehalten oder das System umzuruesten. Dieser Artikel konzentriert sich enger darauf, wie die optische Konstruktion der T8-Glasroehre gemessen werden sollte, sobald ein TLED-Weg in Betracht gezogen wird.
| Menge | Berechnung oder Messung | Einbeziehen | Nicht voraussetzen |
|---|---|---|---|
| Lampenlichtausbeute | Stabilisierter Lampenlichtstrom / Lampenleistung | Genaues Modell und angegebene Prüfbedingung | Das Gehäusematerial bestimmt das Ergebnis |
| Installierte Systemleistung | Gemessener Eingang an der Leuchte oder am Stromkreis | Leistung von Vorschaltgerät, Treiber und Steuerung im geprüften Zustand | Die auf dem Typenschild angegebene Lampenleistung entspricht der Schaltungsleistung |
| Jährlicher Energieverbrauch | System-kW × Betriebsstunden je Steuerungszustand | Zeitpläne, Belegungs- und Dimmzustände, die in Betrieb genommen werden | Ein universeller Einsparprozentsatz |
| Beleuchtungswirksamkeit | Erforderliche aufgabenbezogene und räumliche Lichtleistung pro Systemwatt | Lichtverteilung, Anordnung, Erhaltungszustand und Steuerungen | Die höchste lm/W einer nackten Lampe ist automatisch die beste Lösung |
Ausrichtung, Drehung und Sichtbarkeit der LEDs prüfen
Viele TLEDs strahlen nicht in jede Richtung gleich stark ab. Leiterplattenposition, Beschichtung und Roehrendrehung koennen veraendern, wo die Spitzenlichtstaerke liegt. In einer Leuchte mit festen G13-Lampenfassungen kann die Endausrichtung durch Stifte und Endkappendesign bestimmt werden.
Pruefen Sie die polare Verteilung oder Lichtstaerkedaten des genauen Modells. Betrachten Sie die Leuchte im Mock-up aus besetzten Positionen und messen Sie direkt unter sowie zwischen Leuchten. Pruefen Sie vertikale Oberflaechen, wenn Regale, Gesichter, Etiketten oder Waende relevant sind. Ein Produkt, das die horizontale Beleuchtungsstaerke erhoeht und den Raum dennoch visuell dunkel laesst, erfuellt das Briefing moeglicherweise nicht.
For wiring and orientation questions specific to lamps energized at both ends, see how to compare double-sided T8 LED tubes. Leiten Sie den elektrischen Typ nicht aus dem Erscheinungsbild des Glases ab.

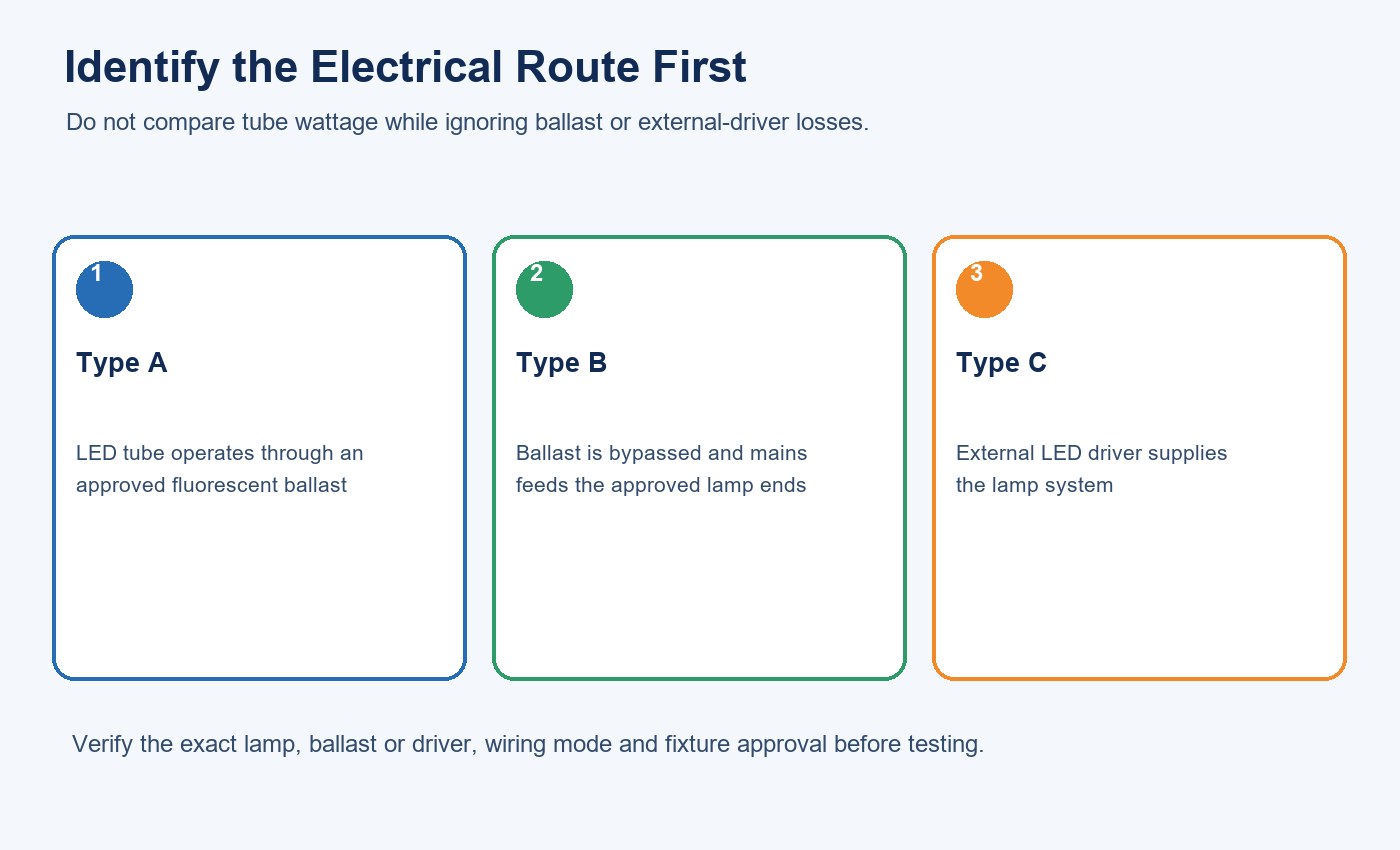

Type A, Type B oder Type C vor der Prüfung identifizieren
Die DOE-FEMP-Leitlinie unterscheidet drei gängige elektrische TLED-Architekturen: Type A, Type B und Type C.
Die elektrische Architektur verändert Systemleistung, Kompatibilität, Installationsaufwand und künftige Wartung. Type A arbeitet ?ber ein kompatibles Leuchtstofflampen-Vorschaltgerät. Type B überbrückt das Vorschaltgerät und verbindet Netzspannung mit einem internen Lampentreiber. Type C verwendet einen externen LED-Treiber, nachdem das Leuchtstofflampen-Vorschaltgerät entfernt wurde.
Beschaffen Sie für Type A die freigegebenen Informationen zur Lampen-Vorschaltgerät-Kompatibilität und prüfen Sie jede am Standort vorhandene Vorschaltgerätfamilie. Berücksichtigen Sie Vorschaltgerätverluste in der Leistungsmessung. Prüfen Sie bei Type B einseitige oder zweiseitige Einspeisung, Anforderungen an Lampenfassungen, Verdrahtungsanweisungen und Nachkennzeichnung. Behandeln Sie bei Type C die Röhre und den externen Treiber als ein spezifiziertes System.
Die commercial LED tube selection guide behandelt den umfassenderen Audit- und Routenwahlprozess. Der optische Vergleich sollte erst beginnen, nachdem elektrische Konfiguration und Zustand der Bestandsleuchte bekannt sind.
Glas fair mit anderen Gehäuseoptionen vergleichen
Ein sinnvoller Materialvergleich hält Modelllänge, Lichtleistungsziel, Farbeinstellungen, elektrischen Typ und Prüfverfahren aufeinander abgestimmt. Wenn ein Muster aus Klarglas und ein anderes aus stark diffusem PC oder einer beschichteten Röhre besteht, können Unterschiede sowohl aus Material als auch aus optischer Behandlung stammen.
Glas kann Maßhaltigkeit und eine vertraute Lampenform bieten. Abhängig von der Konstruktion kann es auch einen Plan zur Bruchkontrolle erfordern. Alternativen aus Polymer oder Aluminium plus PC verändern Gewicht, Schlagverhalten, thermischen Pfad und optische Auslegung. Keine dieser Bezeichnungen belegt einen allgemeinen Vorteil.
Where breakage containment matters, the T8 LED-Röhre mit bruchsicherer Glasfolie veranschaulicht eine getrennte Produktarchitektur. Bestaetigen Sie genaue Folie, Pruefnachweise, Anwendung und Reinigungsprotokoll, statt jede beschichtete Glasroehre als gleichwertig zu behandeln.

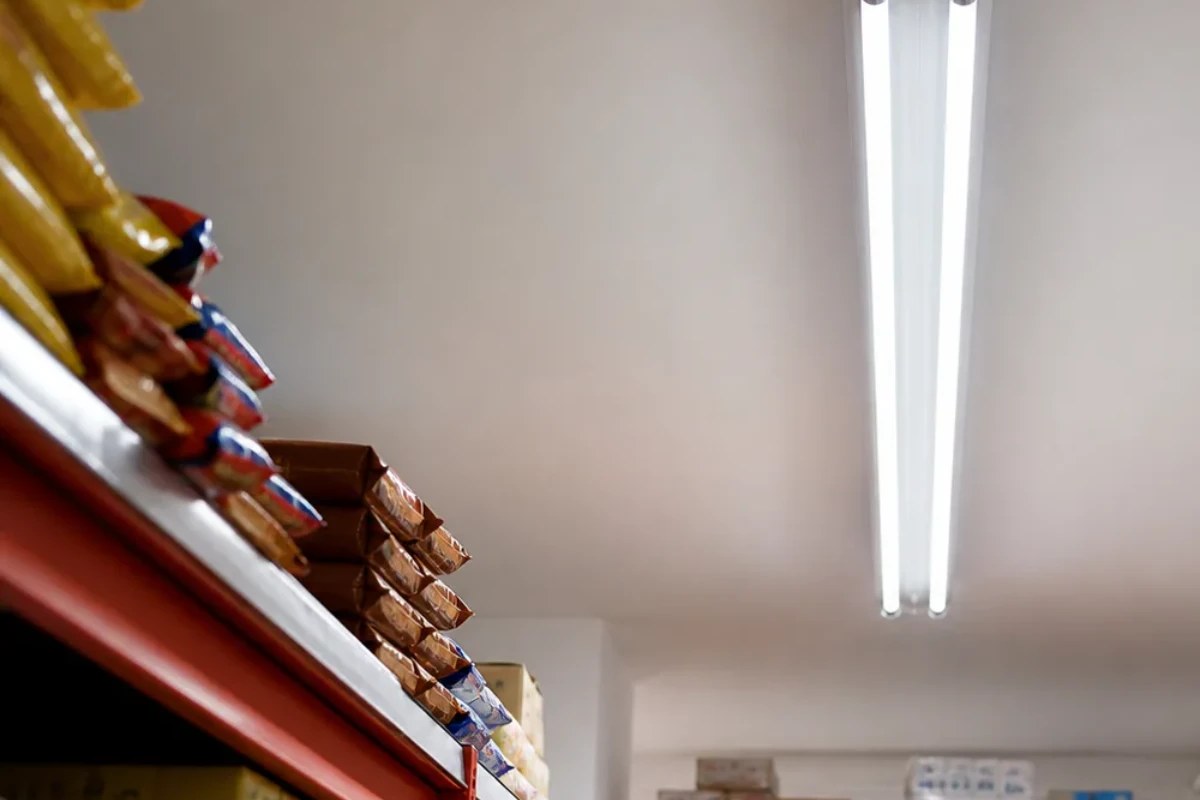

Einen repräsentativen Leuchten-Musteraufbau erstellen
Waehlen Sie schwierige und haeufige Bedingungen aus dem Standortinventar: unterschiedliche Reflektoren, Linsen, Vorschaltgeraete, Montagehoehen, Ausrichtungen und Steuerstromkreise. Reinigen Sie einen Satz bestehender Leuchten und dokumentieren Sie einen weiteren im Normalzustand, damit die Basis nicht durch unbekannten Schmutz oder ausgefallene Lampen verzerrt wird.
Installieren Sie das genaue vorgeschlagene Modell nach seinen Anweisungen. Lassen Sie Lichtleistung und Eingangsleistung stabilisieren und dokumentieren Sie anschließend Spannung, Umgebungsbedingung, Systemwattzahl, Beleuchtungsstärkeraster, Gleichm??igkeit, visuelles Erscheinungsbild, Flimmerverhalten und Steuerungsreaktion. Halten Sie Kameraeinstellungen konstant, wenn Fotos zum Vergleich von Alternativen genutzt werden.
| Prüfung eines Mock-ups | Methode | Abnahmedokumentation |
|---|---|---|
| Identität | Ordnen Sie Modell, Gehäuse, Sockel, Einspeiseseite und Kennzeichnung der Bestellung zu | Muster-ID und Fotos |
| Elektrik | Messen Sie bei Bedarf Systemwattzahl, Strom, PF und Eingang im Steuerzustand | Messgerät, Bedingung und Ergebnis |
| Photometrisch | Rastermessungen unterhalb und zwischen den Leuchten; vertikales Licht prüfen | Ausgangs- und vorgeschlagene Ergebnisse an denselben Punkten |
| Visuell | Prüfen Sie LED-Bild, Blendung, Schatten sowie Helligkeit von Decke und Wänden | Benannte Betrachtungspositionen und Entscheidung |
| Betriebsbezogen | Starten, schalten, dimmen und Strom wiederherstellen; prüfen Sie gegebenenfalls den Notbetrieb | Kompatibilitäts- und Ausnahmenprotokoll |
| Mechanik | Passform, Drehung, Abstützung, Glaszustand und Leuchtenverschluss prüfen | Installationsprotokoll und freigegebene Methode |
Die Entscheidung sollte die akzeptierte Konfiguration und ihre Grenzen nennen. Besteht eine Roehre in einer offenen Lichtleiste, aber nicht hinter einer tiefen prismatischen Linse, dokumentieren Sie zwei getrennte Ergebnisse statt einer universellen Freigabe.
Den Vergleich in eine RFQ überführen
Stellen Sie Bestandsverzeichnis der vorhandenen Lampen und Leuchten, elektrischen Weg, Spannung, Lampenfassung und Verdrahtungsinformationen, Steuerungen, Notanordnung, Montage, erforderliche Beleuchtungsstärke, visuelle Kriterien, Betriebsstunden und Zielmarkt bereit. Kennzeichnen Sie, ob das angefragte Gehäuse aus Glas, beschichtetem Glas, PC oder einer anderen Konstruktion besteht.
Request the exact model table, photometric and electrical evidence, wiring diagram, compatibility information, installation instructions, labels, sample identity and change-control process. New Lights’ Produktions- und Fertigungskapazitäten Die Seite beschreibt den Ablauf für Modellbestätigung, Bemusterung und Produktionskoordination.
For a defined comparison, Kontaktieren Sie New Lights mit Leuchtenfotos, den Angaben zur aktuellen Lampe und zum Vorschaltgerät, dem erforderlichen Beleuchtungsniveau und dem geplanten Betriebszeitplan.
Häufig gestellte Fragen
Überträgt eine Glasröhre automatisch mehr Licht als eine PC-Röhre?
Nein. Das Ergebnis haengt von genauem Material, Staerke, Beschichtung, Trübung, Geometrie und Pruefmethode ab. Vergleichen Sie Photometrie des genauen Modells und installierte Leistung statt des Materialnamens.
Garantiert hohe Transmission eine hohe Effizienz einer T8 LED?
Nein. Die Effizienz hängt auch von der Effizienz des LED-Gehäuses, Treiberverlusten, thermischem Betrieb und der Lichtverteilung ab. Verwenden Sie stabilisierte Lumen und gemessene Eingangswatt für die genaue Konfiguration.
Warum kann eine Röhre mit hohem Lumenwert dennoch eine schlechte Beleuchtung liefern?
Lumen der nackten Lampe zeigen nicht, wo das Licht nach Montage der Roehre hingeht. Leuchtenverluste, Richtung, Blendung, Abstand und Raumgeometrie koennen nutzbare Aufgaben- und vertikale Beleuchtung verringern.
Sollten Energieeinsparungen anhand der Lampenleistung berechnet werden?
Verwenden Sie die installierte Systemleistung. Type A-Projekte müssen Vorschaltgerätverluste einschließen; andere Systeme müssen Treiber- und Steuerungsleistung einschließen. Vergleichen Sie gleichwertige Betriebszustände und bestätigen Sie dabei die erforderlichen Lichtniveaus.
Was sollte vor einem Produktionsauftrag freigegeben werden?
Geben Sie genaues Modell und Gehäuse, elektrische Konfiguration, photometrische Nachweise, Verdrahtung, Leuchtenmuster, visuelles Ergebnis, Kennzeichnungen, Verpackung und Anforderungen an die ?nderungssteuerung frei.
