Eine gewerbliche LED-Roehrenumruestung sollte mit dem Bestand installierter Leuchten beginnen, nicht mit einem Vergleich von Ersatzleistung oder Lampenpreis. Zwei gleich aussehende Leuchten koennen unterschiedliche Vorschaltgeraete, Lampenfassungen, Verdrahtung, Notlichtgeraete oder Steuerungen enthalten. Diese Unterschiede koennen zulaessige Lampenarchitektur, Installationsarbeit, Kennzeichnung, photometrisches Ergebnis und kuenftigen Wartungsweg aendern.
Die praktische Abfolge lautet: Bestehendes System erfassen und gruppieren, Type A, Type B, Type A+B, Type C und vollstaendige Leuchtenwege vergleichen, die genaue elektrische und optische Grenze verifizieren und dann jede repraesentative Konfiguration vor dem Rollout erproben.

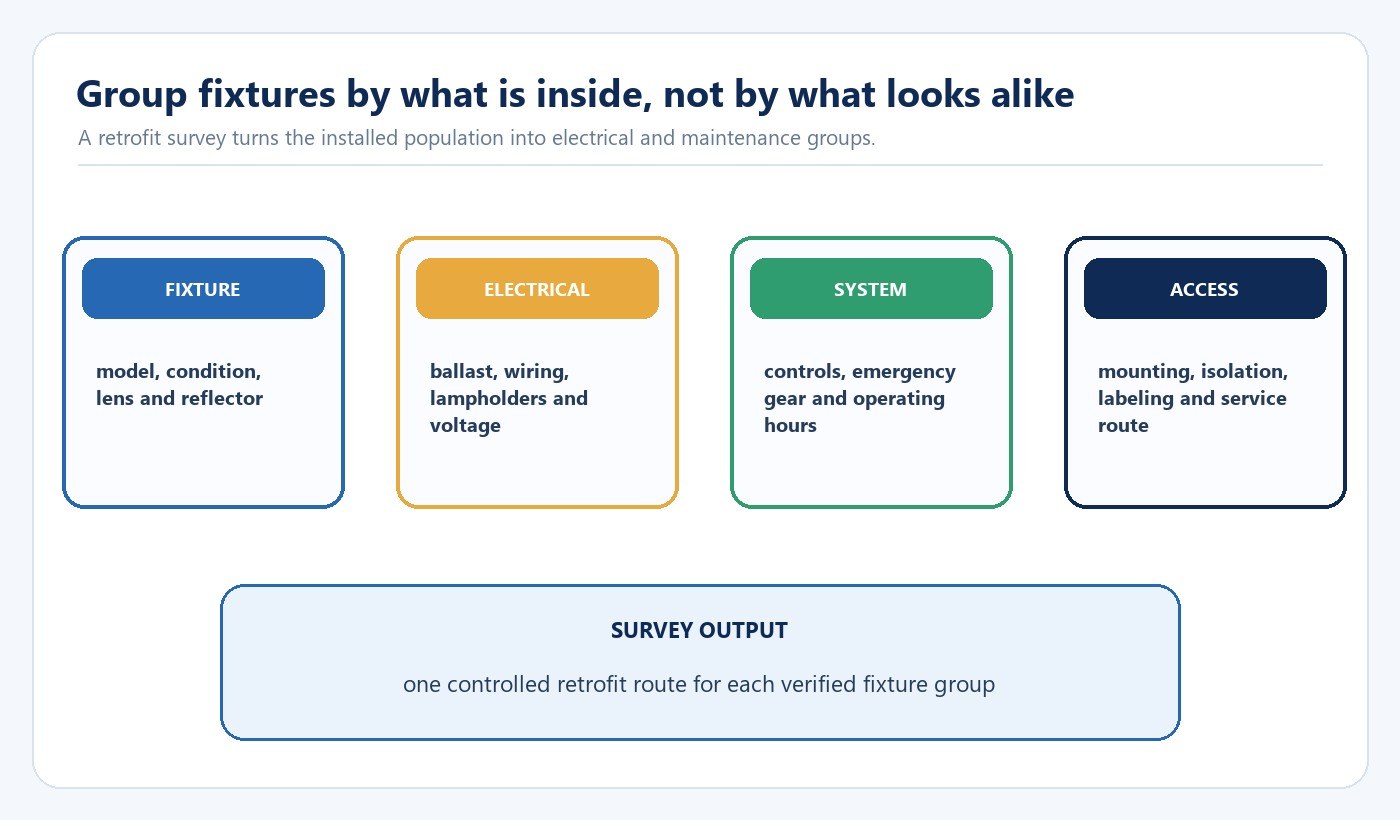

Den Bestand an vorhandenen Leuchten aufnehmen
Dokumentieren Sie Leuchtenhersteller und -modell, Menge, Leuchtstofflampentyp, Vorschaltgeraetmodell, Eingangsspannung, Lampenfassungskonfiguration, Leiterzustand, Notlichtfunktion, Steuerungen, Montage, Linse, Reflektor und physischen Zustand. Gruppieren Sie nur Konfigurationen, die in Feldern uebereinstimmen, welche Kompatibilitaet oder Feldarbeit aendern koennen.
| Erhebung Feld | Dokumentation | Betroffene Entscheidung |
|---|---|---|
| Vorhandene Lampe und Leuchte | Sockel, Laenge, Gehaeuse, Linse, Reflektor und Zustand | Mechanische Passform, Verteilung und ob das Gehaeuse beibehalten werden sollte |
| Vorschaltgerät und Verdrahtung | Exaktes Vorschaltgeraetmodell, Eingang, Stromkreis und Lampenfassungszustand | Umfang der Type-A-Kompatibilität oder der Type-B/C-Umrüstung |
| Steuerungen und Notfallausrüstung | Dimmung, Sensoren, Zeitplaene und Notlichtfunktion | Treiberkompatibilitaet, Inbetriebnahme und getrennte Notlichtpruefung |
| Standortbedingungen | Temperatur, Feuchte, Staub, Betriebsstunden und Zugänglichkeit | Produktkonstruktion, Prüfbedingungen und Arbeitsaufwand |
Oeffnen Sie interne elektrische Faecher erst nach Spannungsfreischaltung und nur durch fuer die Arbeit qualifiziertes Personal. Fotografieren Sie Etiketten und Verdrahtung vor der Demontage, damit die Bestandsaufnahme auf jede Leuchtengruppe rueckfuehrbar bleibt.

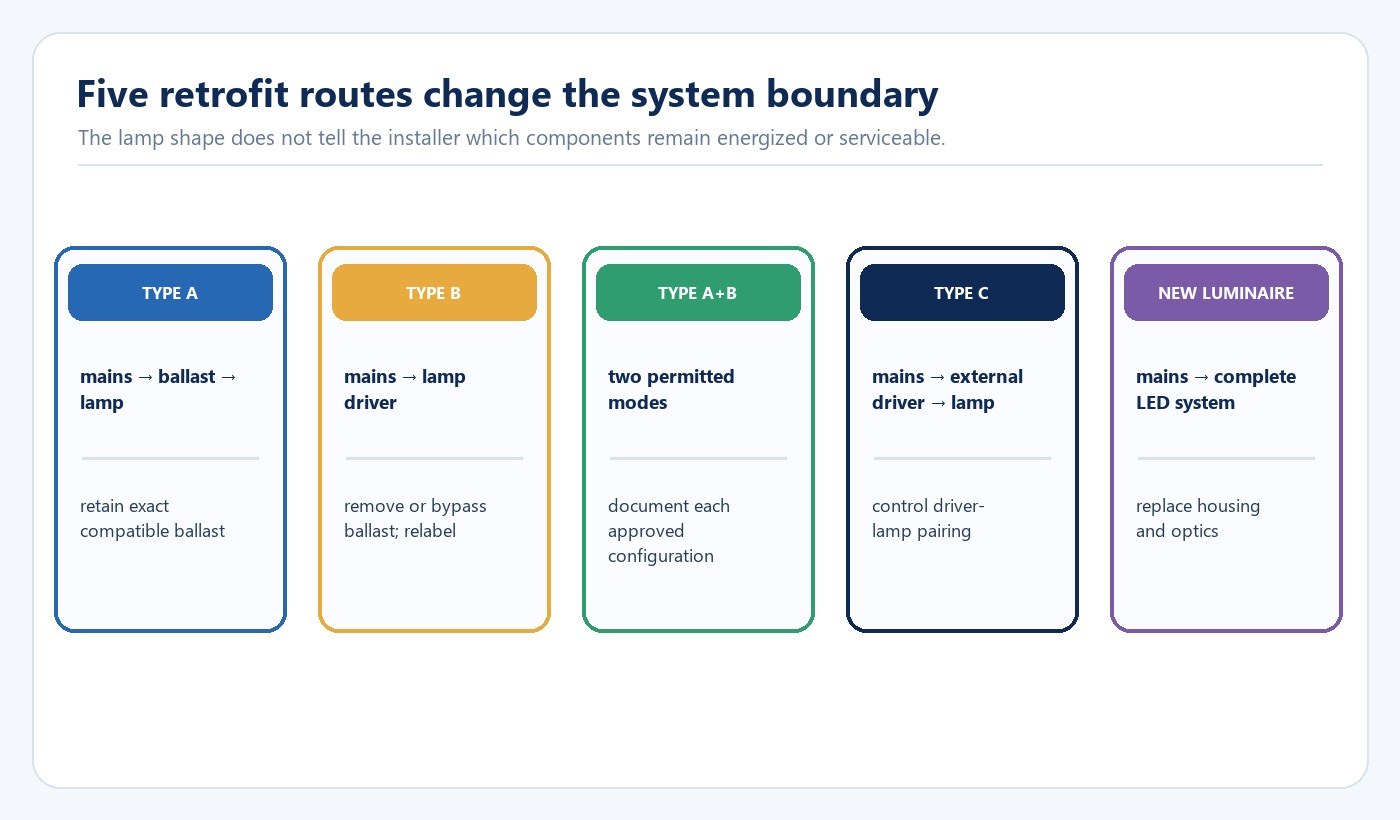

Die fünf praktischen Nachrüstwege vergleichen
Das U.S. Department of Energy unterscheidet Rohr-LED-Systeme Typ A, Typ B und Typ C. Typ A arbeitet ueber ein kompatibles Leuchtstoffvorschaltgeraet. Typ B trennt oder ueberbrueckt das Vorschaltgeraet und liefert Netzspannung an den Lampenstromkreis. Typ C ersetzt das Vorschaltgeraet durch einen externen LED-Treiber. Ein Typ-A+B-Hybrid unterstuetzt mehr als eine zulaessige Betriebsart, jede Betriebsart benoetigt jedoch eigene freigegebene Verdrahtung und Kompatibilitaetsgrenze.
| Route | Beibehaltene Komponente | Hauptvorteil | Wesentliche zu prüfende Grenze |
|---|---|---|---|
| Typ A | Kompatibles Vorschaltgerät und Leuchte | Geringste ?nderung vor Ort | Exakte Vorschaltgerätekompatibilität, Zustand des Vorschaltgeräts und Steuerungsverhalten |
| Typ B | Leuchtenkörper und geeignete Lampenfassungen | Entfernt das Vorschaltgerät aus der künftigen Wartung | Netzspannungsverdrahtung, Lampenendarchitektur, Kennzeichnungen und Installateursumfang |
| Typ A+B | Hängt von der Betriebsart ab | Flexible ?bergangsstrategie | Beide freigegebenen Betriebsarten und eindeutige Kennzeichnung für die Zukunft |
| Typ C | Leuchtenkoerper plus neuer externer Treiber | Zentraler Treiber und Steuerungsoptionen | Treiber-Lampen-Paarung, Verdrahtung und Wartungszugang |
| Neue Leuchte | In der Regel nur Stromkreis | Neue Optik, Gehaeuse und Steuerungen | Montage, Lichtverteilung, Steuerung, Entsorgung und Projektkosten |
Die Leitlinie der U.S. General Services Administration aus dem Jahr 2024 dokumentiert, dass ihr P100 von 2024 Type B TLEDs aufgrund von Kompatibilitaets- und Sicherheitsbedenken nicht zuliess. Dies ist eine Anforderung fuer US-Bundesgebaeude, kein universelles Verbot. Wenden Sie die aktuellen Regeln und Vertragsunterlagen fuer die Rechtsordnung des Projekts an.
Elektrische und Installationsgrenze definieren
Fordern Sie fuer Type A eine genaue Kompatibilitaetsliste von Lampe und Vorschaltgeraet an und pruefen Sie repraesentative installierte Einheiten. Vorschaltgeraete unterschiedlicher Modelle oder Altersstufen koennen sich mit derselben Lampe unterschiedlich verhalten. Das beibehaltene Vorschaltgeraet bleibt zudem eine Servicekomponente und Quelle von Systemverlusten.

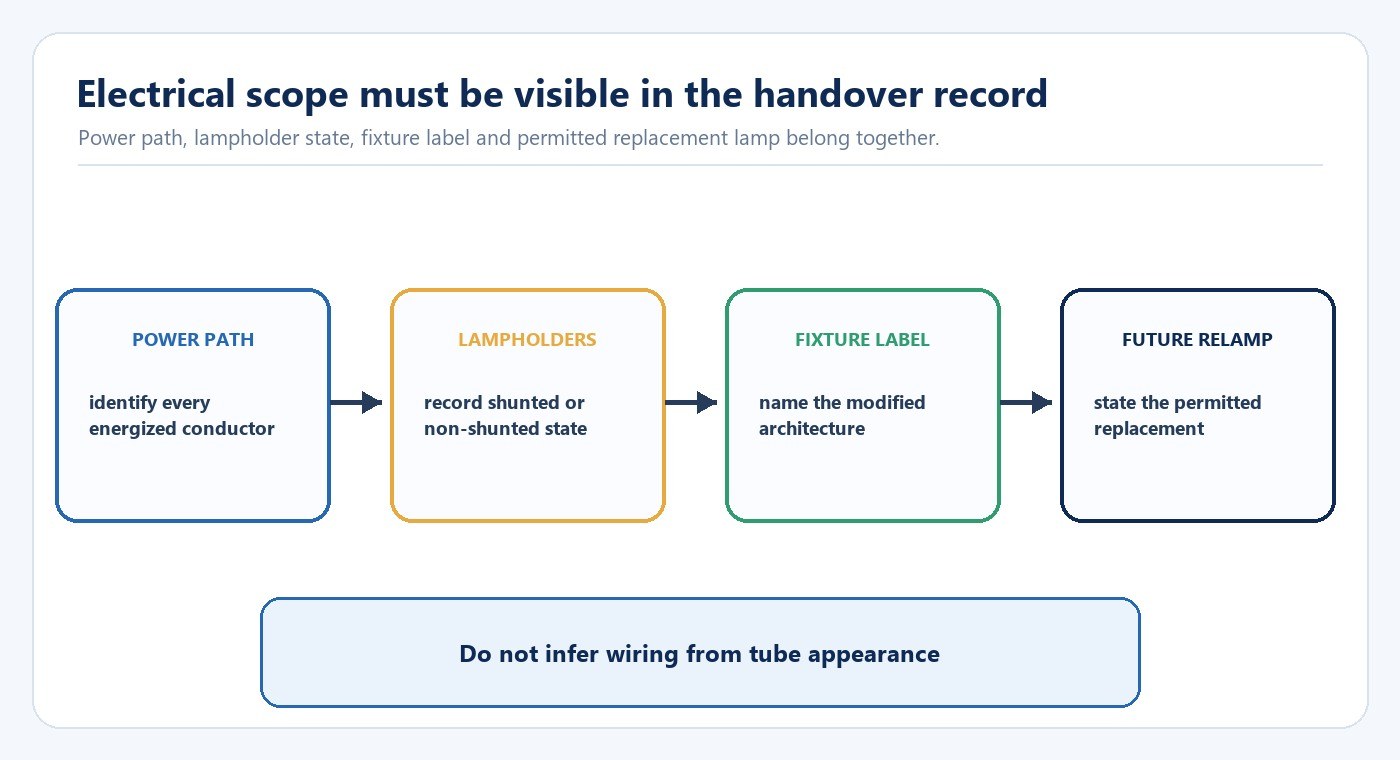

For Type B, document whether supply is single-ended or double-ended, whether lampholders must be non-shunted, which conductors are removed or retained, and what fixture labels are required. Never infer the power arrangement from the cap or tube appearance. The single-ended versus double-ended power guide erweitert diese Verdrahtungsentscheidung.
For Type C, preserve the external driver identity, output range, connector, lamp pairing and replacement route. The TLED driver selection guide erklaert, warum ein Treiber nicht allein nach Leistung gewaehlt werden kann.
Die IEC 60598-1:2024 der International Electrotechnical Commission legt allgemeine Sicherheitsanforderungen und Pruefungen fuer Leuchten fest. Die anwendbare Lampe, das Nachruestset, die modifizierte Leuchte und der Zielmarkt bestimmen den genauen Konformitaetsweg; ein allgemeiner Standardverweis ersetzt keine modell- und projektspezifische Bewertung.
Photometrie, Steuerungen und Notlichtfunktionen pruefen
Lumen einer nackten Lampe sagen das vollstaendige installierte Ergebnis nicht voraus. Bestehende Reflektoren, Raster und Linsen koennen Verteilung, Blendung, vertikales Licht und Effizienz aendern. Vergleichen Sie bestehendes und vorgeschlagenes System nach demselben Messplan: Beleuchtungsstaerke auf Arbeitsebene und vertikal, Gleichmaessigkeit, sichtbare Quellhelligkeit, Farberscheinung und gegebenenfalls Flimmern.
Steuerungen fuegen eine weitere Systemgrenze hinzu. Betreiben Sie Praesenzsensoren, Tageslichtsteuerungen, Zeitplaene und Dimmer in ihren realen Ablaeufen, einschliesslich Mindestniveau, Ausblendverhalten und Zustand bei Kommunikationsverlust. Notleuchten erfordern getrennte Pruefung von Laden, Umschaltung, Lampen- oder Treiberkompatibilitaet und projekterforderlicher Dauer.
| Funktion | Beobachtung im Pilotbetrieb | Abnahmedokumentation |
|---|---|---|
| Beleuchtungsergebnis | Beleuchtungsstärke an vereinbarten Punkten, Verteilung, Blendung und Farbe | Messungen vor und nach der Umrüstung mit Leuchtenidentität |
| Elektrisches Verhalten | Eingangsleistung, Start, Geraeusch, ungewoehnliche Waerme und Schaltung | Messgerät, Bedingung und Bestehenskriterium |
| Steuerung | Erfassung, Dimmbereich, Zeitpläne und Verhalten bei Ausfall | Gerätemodelle, Einstellungen und Inbetriebnahmeprotokoll |
| Notlichtbetrieb | Umschaltung, Lichtleistung und erforderliche Dauer | Exakte Notlichtausruestung und Pruefergebnis |
Die LED tube versus fluorescent guide covers the wider system comparison, while the sample evaluation checklist bietet eine einheitliche Dokumentation für konkurrierende Muster.

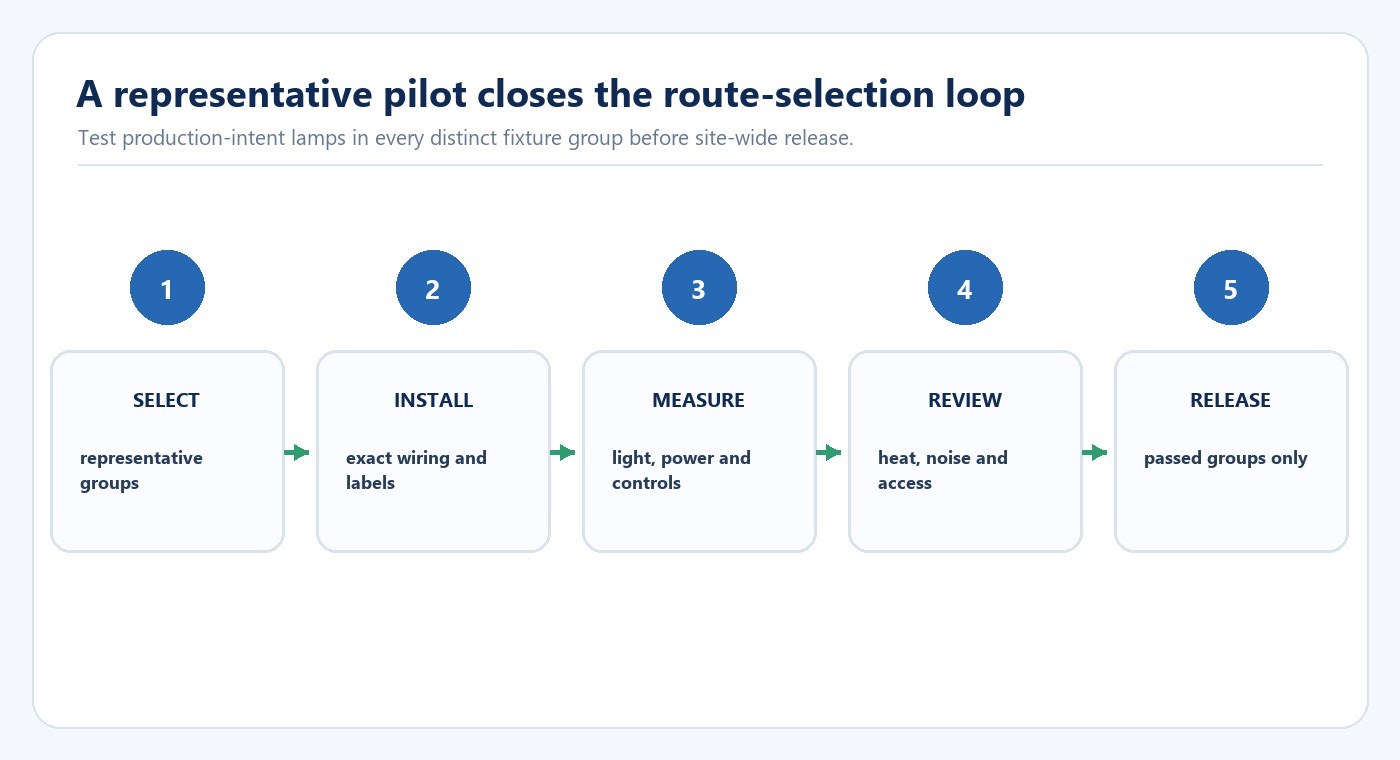

Einen repräsentativen, gekennzeichneten Pilotbetrieb durchführen
Waehlen Sie schwierige und typische Leuchten statt nur den einfachsten Standort. Beziehen Sie unterschiedliche Vorschaltgeraetegruppen, aeltere Lampenfassungen, Notlichtausruestung, Steuerungen, geschlossene Gehaeuse und ungewoehnlichen Zugang ein, sofern vorhanden. Installieren Sie die Lampe in Produktionsabsicht und erforderliche Komponenten und dokumentieren Sie dann endgueltige Verdrahtung und Kennzeichnungsanordnung.
Messen Sie bestehende und vorgeschlagene Systeme unter denselben Bedingungen. Pruefen Sie Lichtniveaus zwischen Leuchten, Blendung, Farbe, Flimmern, Anlauf, Steuerungsverhalten, Geraeusch und ungewoehnliche Waerme. Dokumentieren Sie Installationszeit, Zugangsbeschraenkungen, Handhabung ausgebauter Komponenten und kuenftige Austauschvorschrift.
Geben Sie nur Gruppen frei, die die dokumentierten Abnahmekriterien erfuellen. Eine Gruppe, die nicht besteht, benoetigt moeglicherweise eine andere Lampenarchitektur, ein Nachruestset oder den Austausch der vollstaendigen Leuchte statt einer nicht dokumentierten Feldabweichung.
Wartung und ?nderungsmanagement planen
Die Umruestung ist unvollstaendig, wenn ein kuenftiger Techniker den zulaessigen Ersatz nicht identifizieren kann. Bewahren Sie freigegebene Lampe, Vorschaltgeraet oder externen Treiber, Verdrahtungsdiagramm, Leuchtenkennzeichnung, Steuerungseinstellungen und Notlichtgrenze im Anlagenbestand auf. Trennen Sie optisch aehnliche Lampen Typ A und Typ B in Lager und Dokumentation.
A product substitution should trigger an impact review when it changes the driver, LED board, housing, diffuser, wiring, cap, control interface or other part that can affect electrical, thermal, optical or safety performance. The factory audit checklist hilft bei der Bewertung, wie freigegebene Teile und Produktionsänderungen gesteuert werden.
Checkliste zur Freigabe gewerblicher Nachruestungen
Vor dem Rollout bestätigen:
- Jede Leuchtenpopulation wird nach tatsächlichem Vorschaltgerät, Verdrahtung, Lampenfassungen und Systemfunktion gruppiert.
- Für jede Gruppe wird der gewählte Weg Type A, B, A+B, C oder new-luminaire benannt.
- Kompatibilitaetsnachweis entspricht exakter Lampe, Vorschaltgeraet, Treiber und Steuergeraeten.
- Verdrahtungspläne, Anforderungen an Lampenfassungen, Kennzeichnungen und die Verantwortung des Installateurs werden dokumentiert.
- Photometrie, Blendung, Farbe und Flimmern werden in repraesentativen Raeumen geprueft.
- Steuerungen und Notlichtstromkreise werden getrennt validiert.
- Pilotaufzeichnungen umfassen Fotos, Verdrahtung, Messungen, Einstellungen und Abweichungen.
- Wartungsanweisungen verhindern einen künftig inkompatiblen Ersatz.
- Produkt- und Komponentenrevisionen werden dem freigegebenen Muster zugeordnet.
- Ausnahmen werden vor dem Rollout einer separaten technischen Entscheidung zugeführt.
For project-specific review, continue with the fluorescent replacement solution or Kontaktieren Sie New Lights mit der Leuchtenaufnahme, dem Zielmarkt, den erforderlichen Steuerungen, der Menge und den Freigabeunterlagen.
Häufig gestellte Fragen
Kann eine LED-Roehre Typ A mit jedem Leuchtstoffvorschaltgeraet arbeiten?
Nein. Die Kompatibilität muss zur exakten Kombination aus Lampe und Vorschaltgerät passen, einschließlich der relevanten Betriebsbedingungen und Steuerungen.
Kann eine LED-Roehre Typ B wie eine gewoehnliche Ersatzlampe installiert werden?
Nein. Type B veraendert die elektrische Architektur der Leuchte und erfordert fuer Produkt und Markt die korrekte Verdrahtung, Lampenfassungen, Kennzeichnungen und qualifizierte Installation.
Wann sollte ein Projekt die vollständige Leuchte ersetzen?
Schliessen Sie eine neue Leuchte ein, wenn bestehendes Gehaeuse, Verdrahtung, Optik, Steuerungen oder Wartungszustand eine Lampenumruestung riskant, ineffizient oder schwer zu unterstuetzen machen.
