Ein LED-Downlight aus Vollkunststoff löst die Wärmeabfuhr nicht allein deshalb, weil sein sichtbares Gehäuse aus Kunststoff besteht. Die thermische Leistung hängt von Treiberstrom, internen Schnittstellen, Bauteilplatzierung, Gehäusegeometrie, Umgebungstemperatur und der eingebauten Deckensituation ab. Bewerten Sie das genaue Modell, indem Sie den Wärmeweg von LED und Treiber bis zur Umgebung nachverfolgen und dann definierte Bauteilpunkte unter der restriktivsten zulässigen Einbausituation messen.
Die praktische Frage ist nicht, ob Kunststoff für Wärme ?gut? oder ?schlecht? ist. Entscheidend ist, ob die Gesamtkonstruktion LEDs, Treiberteile, Verdrahtung, Polymere, Optiken und Dichtungen innerhalb ihrer jeweiligen Grenzen hält und dabei die erforderliche Leistung aufrechterhält.
Definieren, was ?Vollkunststoff? beschreibt
?Vollkunststoff? beschreibt in der Regel eine Produktfamilie oder die sichtbare Konstruktion. Es kann eine Außenschale, Blende, Abdeckung oder wesentliche Gehäuseteile bezeichnen, legt jedoch nicht den vollständigen internen Wärmeweg offen. Leiten Sie keinen Metall-Wärmeverteiler, keine wärmeleitende Masse, keinen Leiterplattentyp oder kein Schnittstellenmaterial ab, sofern Produktzeichnung und Stückliste dies nicht ausweisen.

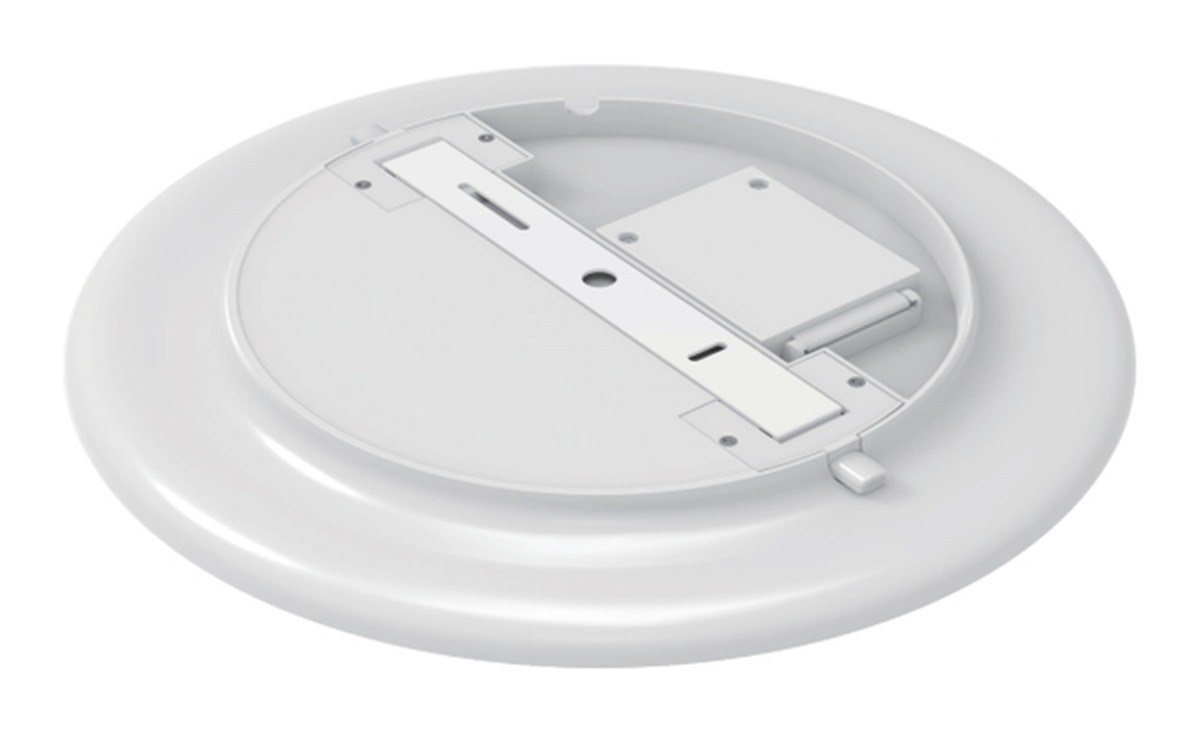

The New Lights legacy HY07 page identifies a full-plastic downlight family and a PC housing entry. That evidence establishes the product form, not the internal heat-transfer mechanism. The current Downlight mit festem Diffusor verwendet eine andere Druckgusskonstruktion, was zeigt, warum die Modellidentität jedem Materialvergleich vorausgehen muss.
| Frage | Anzufordernde Nachweise | Warum dies wichtig ist |
|---|---|---|
| Welche Teile bestehen aus Kunststoff? | Explosionszeichnung und Materialliste | Trennt sichtbares Gehäuse von internen thermischen Komponenten |
| Wo befinden sich LEDs und Treiber? | Leiterplattenlayout, Verdrahtungszeichnung und Schnittansicht | Lokalisiert Wärmequellen und nahe empfindliche Teile |
| Was verbindet die Leiterplatte mit der nächsten Schicht? | Schnittstellenmaterial, Kontaktfläche und Befestigungsmethode | Kleine Spalten oder schlechter Kontakt können den Wärmeweg bestimmen |
| Welche Installation ist zulässig? | Anweisungen, Kennzeichnung von Isolationsabständen und Ausrichtung | Der Deckenaufbau verändert die Wärmeabgabe |
| Welche Temperaturgrenzen gelten? | Komponentendaten und benannte Messpunkte | Verhindert den Vergleich mit einem allgemeinen Zielwert für die Oberflächentemperatur |

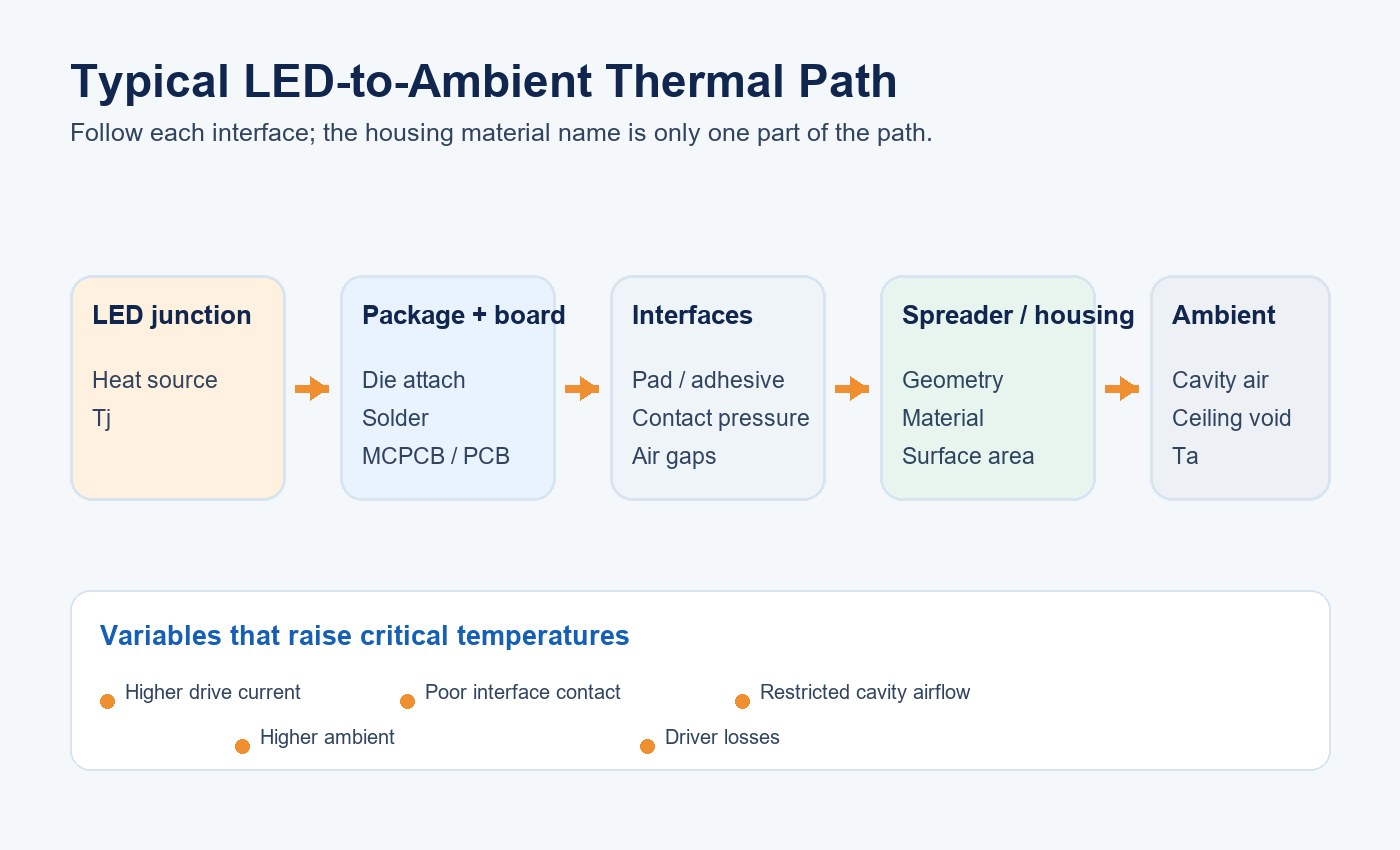

Den Wärmeweg vor der Messung abbilden
Die Wärme entsteht am LED-?bergang und wandert durch Gehäuse, Lötverbindung, Leiterplatte und Schnittstellen. Anschließend kann sie ?ber einen Wärmeverteiler, ein Strukturteil oder das Gehäuse zur Luft im Hohlraum und in den Raum gelangen. Der Treiber bildet eine separate Wärmequelle und kann einen eigenen kritischen Temperaturpunkt haben.
Die thermischen DOE-Leitlinien nennen Treiberstrom, Wärmeweg und Umgebungstemperatur als drei zentrale Einflüsse auf die LED-?bergangstemperatur. Dieser Rahmen ist nützlicher, als die Konstruktion nur nach Berührung oder Gehäusematerial zu beurteilen.
Dokumentieren Sie für jede Schicht Material, Dicke, Kontaktfläche und Befestigungsart. Eine große Gehäuseoberfläche kann Wärme nicht wirksam verteilen, wenn die LED-Platine sie nur ?ber eine kleine, unebene oder isolierende Schnittstelle berührt.
Elektrische Isolierung von Wärmeleitung trennen
Elektrische Isolierung und Wärmeleitung sind unterschiedliche Eigenschaften. Ein Polymer kann isolieren und zugleich den Wärmefluss hemmen; ein gefülltes Polymer kann die Wärmeleitung verbessern, aber Formgebung, Festigkeit, Farbe, Gewicht oder elektrisches Verhalten verändern. Diese Eigenschaften müssen durch den exakten Materialgrad und die Konstruktion belegt sein.
Verwendet ein Design einen internen Waermeverteiler in einer Kunststoffschale, pruefen Sie Abmessungen, Isolation und Kontaktweg. Fehlt er, untersuchen Sie, wie Leiterplattenflaeche, Wandstaerke, Rippen und freiliegende Oberflaeche Waerme abfuehren. Fuegen Sie einer Zeichnung kein angenommenes Metallteil hinzu, nur weil eine andere Downlight-Leuchte eines verwendet.
Die SMD and COB LED comparison erklaert, warum das Format der Lichtquelle Waermedichte und optische Geometrie veraendert. Es bestimmt das Ergebnis der Downlight-Leuchte nicht allein; die Wahl des Gehaeuses muss innerhalb der vollstaendigen Baugruppe bewertet werden.
Jede Wärmequelle und empfindliche Komponente identifizieren
LEDs sind nicht die einzige Wärmequelle. Treiber, Dimmelektronik, Sensor und Notladeelektronik können Verluste hinzufügen. Eine geringere LED-Last garantiert keinen kühlen Treiber, besonders nicht in einem kompakten, abgedichteten Hohlraum.
Ordnen Sie Wärmequellen den Elektrolytkondensatoren, Steckverbindern, Isolierungen, Klebstoffen, Dichtungen, optischen Folien und Polymeren zu. Lokale Hotspots können relevant sein, auch wenn die mittlere Gehäusetemperatur moderat erscheint.
| Element | Wärme- oder Temperaturthema | Nützlicher Nachweis |
|---|---|---|
| LED-Lichtquelle | Sperrschichttemperatur, Stromdichte und lokaler Wärmefluss | Quelldaten, Treiberstrom und validierter Messpunkt auf der Leiterplatte |
| Treiber | Umwandlungsverluste und lokale Hotspots der Komponenten | Ein-/Ausgangsmessungen und TMP-Grenzwert des Treibergehäuses |
| Thermische Schnittstelle | Abdeckung, Druck, Hohlräume und Alterung | Zeichnung, Prozesskontrolle und Zerlegungsprüfung |
| Kunststoffgehäuse | Materialklasse, Geometrie und maximale Betriebstemperatur | Materialspezifikation und gemessene kritische Stellen |
| Optik und Dichtungen | Vergilbung, Verzug, Verlust der Abdichtung oder Spannung | Materialgrenzen und Alterungs- oder Umgebungsnachweise |
| Verdrahtung und Steckverbinder | Isolations- und Kontakterwärmung | Komponentennennwerte und Prüfung bei anormalem Betrieb |

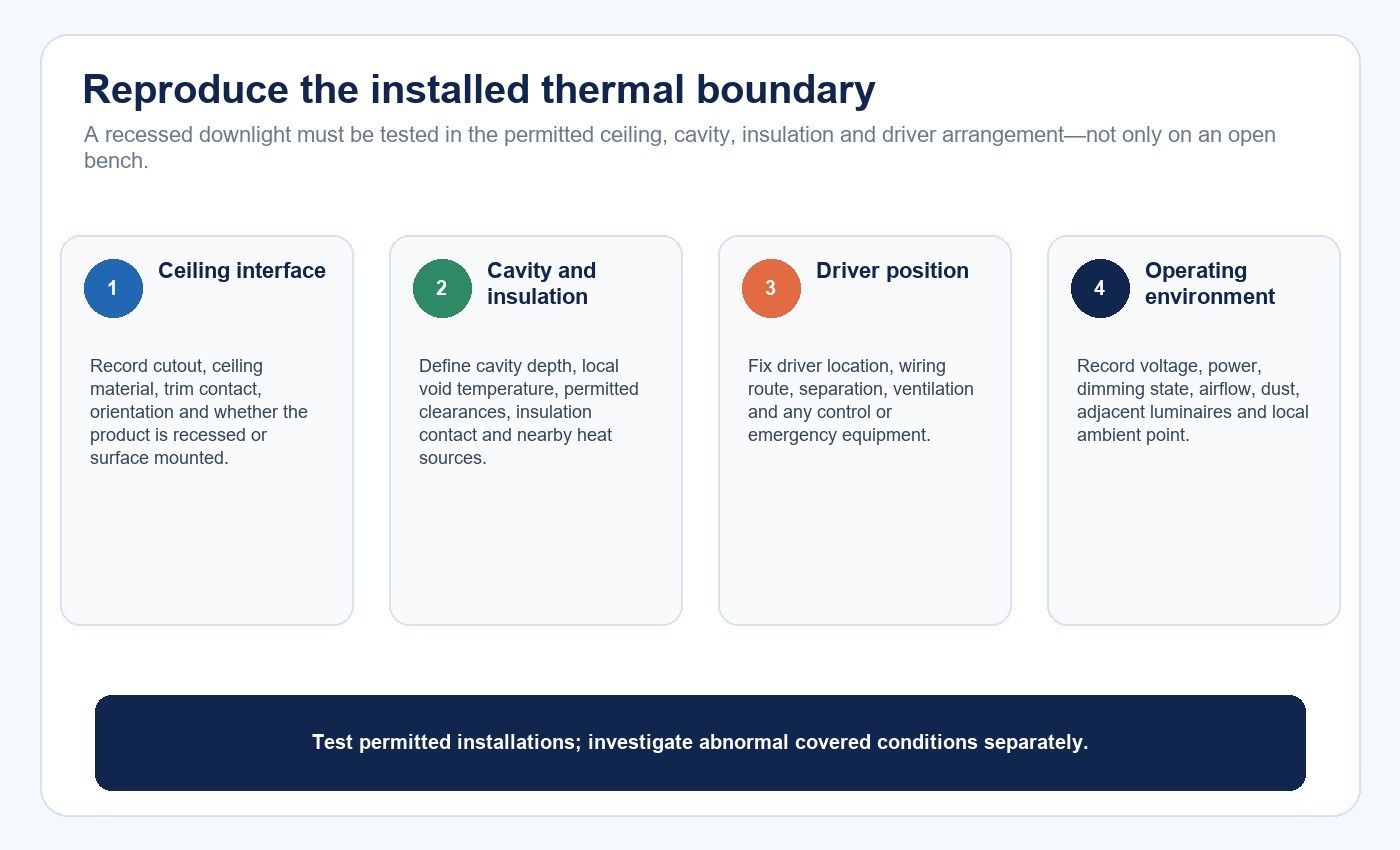

Die tatsächliche Installationsgrenze reproduzieren
Ein Freiluft-Pruefaufbau auf einer Werkbank kann die Temperatur eines Einbau-Downlights unterschätzen. Temperatur im Deckenhohlraum, Daemmung, Hohlraumvolumen, benachbarte Ausruestung, Staub und Luftbewegung veraendern Konvektion und Strahlung. Eng angeordnete Leuchten koennen zudem die lokale Umgebung erwaermen.
Definieren Sie, ob das Produkt eingelassen oder oberflächenmontiert ist, für Kontakt mit Dämmung zugelassen ist oder einen Abstand einhalten muss. Dokumentieren Sie Ausrichtung, Deckenmaterial, Deckenausschnitt, Hohlraumtiefe und jede Treiberplatzierung außerhalb des Gehäuses. Prüfen Sie nur in den Anweisungen zugelassene Konfigurationen; eine nicht zugelassene abgedeckte Situation ist ein Fehlerfall, kein Abnahmefall.
Die LED panel downlight installation guide umfasst elektrische Isolierung sowie Prüfungen von Ausschnitt und Montage. Die thermische Validierung erfordert zusätzlich, den Hohlraum und die Dämmgrenze nachzubilden, statt die Leuchte auf einem uneingeschränkten Tisch zu prüfen.

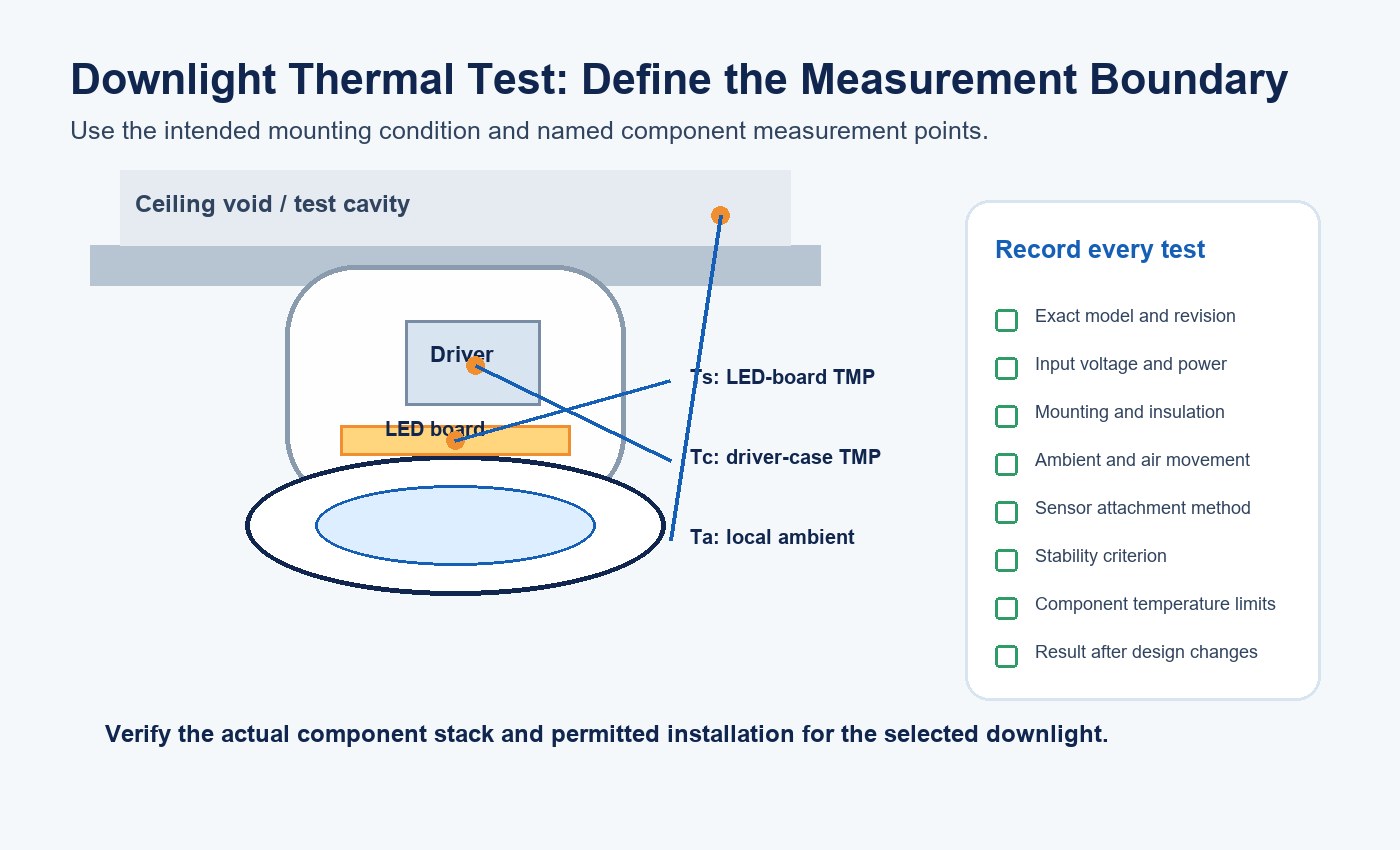

Messpunkte wählen, die eine Entscheidung beantworten
Eine Wärmebildkamera hilft, heiße Bereiche zu lokalisieren, doch Unterschiede der Emissivität zwischen glänzendem Kunststoff, lackiertem Metall und Etiketten können die angezeigte Temperatur verfälschen. Verwenden Sie befestigte Sensoren an definierten Messpunkten für Bauteiltemperaturen und dokumentieren Sie die Befestigungsmethode.
ANSI/IES LM-98-24 beschreibt ein Verfahren zur Messung von In-situ-Temperaturen an Komponenten der Festkörperbeleuchtung, einschließlich Messpunkten für LED-Komponenten und Treibergehäuse, Prüfbedingungen und thermischer Stabilität. Wenden Sie die relevanten Produktanforderungen und Komponentenleitlinien an, um die tatsächlichen Punkte auszuwählen.
Verlegen Sie Sensorkabel so, dass sie die Platine nicht anheben, den Anpressdruck nicht verändern und keinen unbeabsichtigten Luftstromweg schaffen. Messen Sie bei jedem Temperaturdurchlauf Eingangsspannung, Eingangsleistung und Betriebsmodus.
Thermische Stabilität und Worst-Case-Betrieb festlegen
Definieren Sie die thermische Stabilität vor der Prüfung. Eine feste verstrichene Zeit kann irreführend sein, wenn sich eine Baugruppe mit hoher Masse noch erwärmt. Verwenden Sie die anwendbare Prüfmethode oder ein dokumentiertes ?nderungskriterium und zeichnen Sie den Temperaturverlauf statt nur eines Endwerts auf.
Wählen Sie die ungünstigste zulässige Betriebskombination. Sie kann höchste Leistung, den wärmsten CCT-Kanal, maximale Umgebungstemperatur, einen restriktiven Hohlraum, Dimmelektronik, Notladung oder einen Steuerungszustand umfassen, der den Treiber unter Spannung hält. Der Worst Case muss aus Schaltung und Installation abgeleitet werden, nicht aus Nennwatt erraten werden.
| Prüfvariable | Mindestdokumentation | Vergleichsregel |
|---|---|---|
| Produktidentität | Modell, Revision, LED-/Treibercharge und Leistungseinstellung | Verschiedene Revisionen nicht zu einem Ergebnis zusammenfassen |
| Elektrischer Zustand | Spannung, Frequenz, Eingangsleistung, Dimm- und Steuerungszustand | Bei gleichwertigen Betriebszuständen vergleichen |
| Montage | Ausschnitt, Hohlraum, Dämmung, Ausrichtung und Treiberposition | Die freigegebene Installation verwenden, die geprüft wird |
| Umwelt | Lokale Umgebung, Raumumgebung und Luftbewegung | Bei wesentlichen Unterschieden normalisieren oder wiederholen |
| Temperatur | Benannter Punkt, Sensor, Befestigung und Zeitreihe | Mit der Grenze für genau diesen Punkt vergleichen |
| Ausgang | Stabilisierte Lichtleistung oder Anwendungsmessung | Prüfen Sie, ob der Wärmeschutz oder thermisches Derating die Leistung verändert |
Temperaturen anhand der Komponentengrenzen bewerten
Ein Gehäuse, das sich kühl anfühlt, beweist keinen kühlen LED-?bergang. Es kann bedeuten, dass das Gehäuse von der Wärmequelle isoliert ist. Umgekehrt kann ein warmes Gehäuse darauf hindeuten, dass Wärme von der Platine weg verteilt wird. Die Oberflächenberührung ist keine Abnahmemethode.
Vergleichen Sie jeden Messpunkt mit der anwendbaren Grenze und Korrelation. Eine Platinentemperatur kann die Bewertung der ?bergangstemperatur nur stützen, wenn die Methode des LED-Lieferanten oder eine validierte Produktkorrelation beide verbindet. Wenden Sie dieselbe Sorgfalt auf das Treibergehäuse und seine internen Komponenten an.
For lifetime statements, use the broader LED thermal management and lifetime validation guide. Sie trennt die Lumenwerterhaltung der Lichtquelle vom ?berleben des Treibers, optischer Degradation und der Zuverlässigkeit des vollständigen Produkts. Ein einzelner thermischer Durchlauf kann keine Lebensdaueraussage für eine vollständige Leuchte begründen.

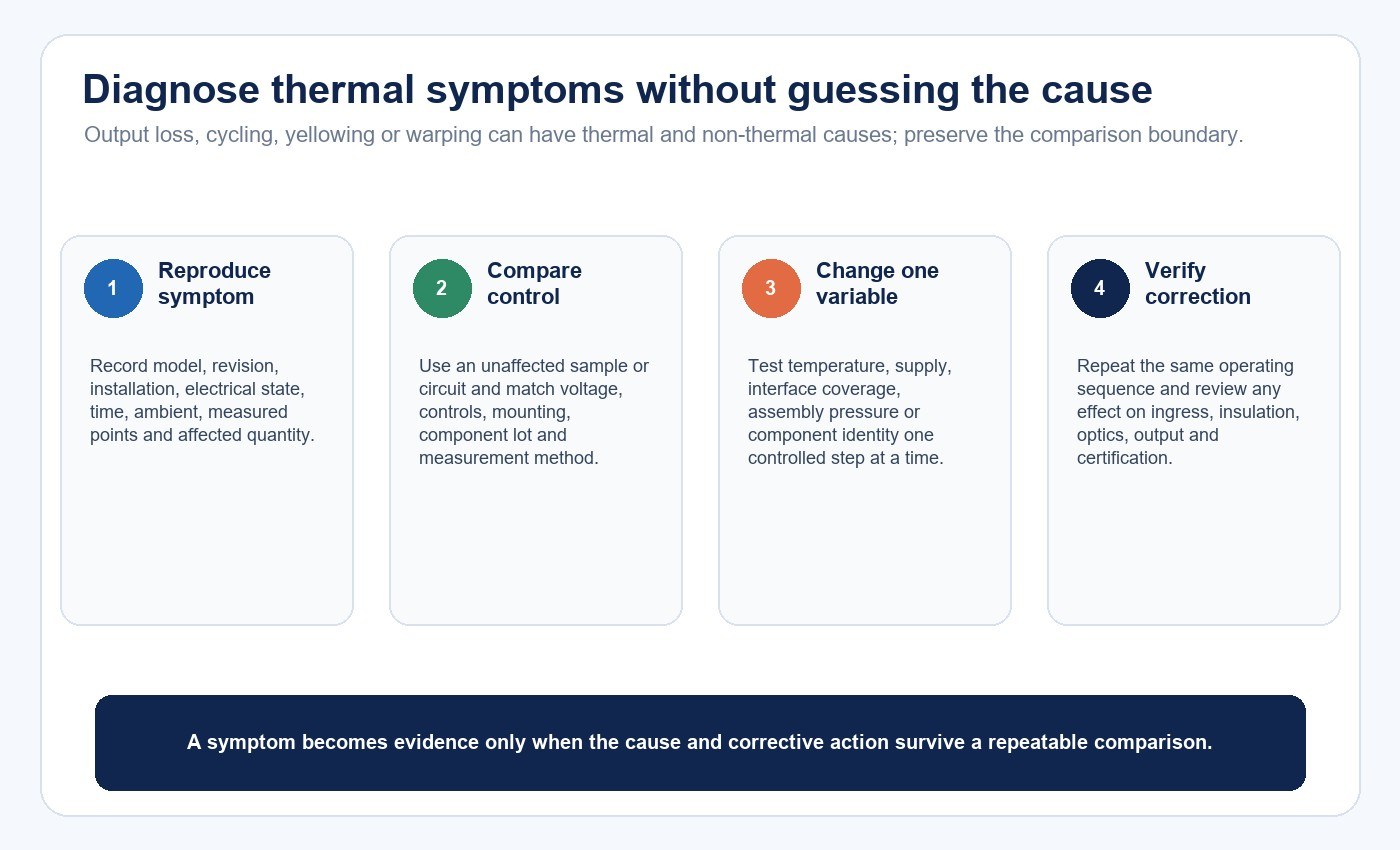

Symptome diagnostizieren, ohne vorschnell auf eine Ursache zu schließen
Thermische Belastung kann sich als verringerte Leistung, Farbverschiebung, intermittierendes Abschalten, Treiberzyklen, vergilbte Optiken, verzogene Teile, gerissenes Lot, beeinträchtigte Dichtungen oder frühen Ausfall zeigen. Keines dieser Symptome beweist eine einzelne Ursache.
Vergleichen Sie fehlerhafte und Kontrollmuster. Prüfen Sie Installation, Stromversorgung, Bauteilcharge, Abdeckung der Schnittstellen, Montagedruck und Temperaturverlauf. Wenn das Produkt zyklisch arbeitet, klären Sie vor einer ?nderung des Gehäuses, ob der Schutz auf Temperatur, Spannung, Last oder einen anderen Fehler reagiert.
| Symptom | Möglicher thermischer Zusammenhang | Weitere Prüfungen vor einer Schlussfolgerung |
|---|---|---|
| Leistung sinkt nach dem Aufwärmen | LED- oder Treibertemperatur, Wärmeschutz | Dimmsignal, Spannung und Messdrift |
| Wiederholte Ein-/Aus-Zyklen | Treiberschutz oder lokaler Hotspot | Unterbrechung der Stromversorgung, Sensorlogik und lose Verbindung |
| Vergilbter Diffusor | Temperatur oder Alterung des optischen Materials | UV-Exposition, Chemikalien, Reinigungsmittel und Losabweichung |
| Verzogener Kunststoff | Lokale Temperatur, Spannung oder Materialauswahl | Formspannung, Montagekraft und Chemikalienexposition |
| Früher Treiberausfall | Erhöhte Komponententemperatur | ?berspannung, Eingangsqualität, Feuchtigkeit und Bauteilqualität |
Beheben Sie die verifizierte Ursache und wiederholen Sie dann dieselbe Prüfung. Zusätzliche Belüftungsöffnungen, geändertes Harz oder reduzierter Strom können Schutzart, Isolierung, Leistung, Optik und Zertifizierung beeinflussen; dies sind Konstruktionsänderungen, keine isolierten Korrekturen.
Wärmeweg in der Produktion beherrschen
Die thermische Leistung kann sich durch Platinenposition, Schraubendrehmoment, Schnittstellendicke, Klebstoffabdeckung, Harzqualität, Wandstärke, Austausch des Treibers und Lage der Verdrahtung verändern. Kennzeichnen Sie diese als qualitätskritische Merkmale, wenn die Analyse ihren Temperatureinfluss zeigt.
Verwenden Sie für die Validierung produktionsrepräsentative Muster. End-of-Line-Prüfungen von Leistung und Funktion können einige Fehler erkennen, während regelm??ige thermische Audits und Zerlegeprüfungen Abweichungen bei Schnittstellen und Materialien abdecken. Validieren Sie ?nderungen erneut, die Wärmequellen, Wärmefluss oder die zulässige Installation beeinflussen.
New Lights’ Produktions- und Fertigungskapazitäten Die Seite liefert den Ablauf fuer Musterkontrolle, Produktionskoordination und Aenderungspruefung. Halten Sie freigegebenes Modell, Stueckliste, Zeichnungen und Pruefaufbau mit derselben Revision verknuepft.
Die thermische RFQ für das Downlight vorbereiten
Geben Sie Modellabmessungen, Nenneingang, LED- und Treiberkonfiguration, Steuerungen, Montage, Hohlraum, Dämmzustand, Umgebungstemperaturbereich, Einschaltdauer und Zielmarkt an. Nennen Sie die erforderliche Leistung sowie Anforderungen an Gehäuse oder Schutzart getrennt.
Fordern Sie eine Explosionszeichnung, Materialqualitäten, Bauteilgrenzen, benannte Temperaturmesspunkte, thermische Prüfbedingungen, Leistung bei Betriebstemperatur und einen ?nderungssteuerungsplan an. Bitten Sie den Lieferanten, Ausschlüsse zu benennen, statt eine ungeprüfte Installation als akzeptiert zu behandeln.
Die ceiling-lighting planning guide helps establish layout and luminaire type before thermal validation. Include maintenance access and spare-part strategy using the lighting maintenance planning guide.
For a defined review, Kontaktieren Sie New Lights mit dem exakten Modell, der Installationszeichnung, der Eingangsleistung, der Umgebungsbedingung, den Sensorpositionen und Temperaturaufzeichnungen.
Häufig gestellte Fragen
Benötigt ein vollständig aus Kunststoff bestehendes Downlight immer einen Kühlkörper aus Metall?
Nein. Der erforderliche Wärmeweg hängt von Quellleistung, Geometrie, Materialien, Schnittstellen und Umgebungsbedingungen ab. Prüfen Sie die tatsächliche Konstruktion, statt anzunehmen, dass ein verdecktes Metallteil vorhanden sein muss oder nicht vorhanden sein darf.
Ist ein kühleres Außengehäuse immer besser?
Nein. Eine kühle Oberfläche kann auf einen schlechten Wärmeübergang von einem internen Hotspot hindeuten. Beurteilen Sie benannte Bauteilpunkte und den vollständigen Wärmeweg.
Kann eine Wärmebildkamera Thermoelemente ersetzen?
Sie ist nuetzlich, um heisse Bereiche zu finden, doch Emissionsgrad und Betrachtungswinkel beeinflussen die Messwerte. Fuer Entscheidungen zu Komponentengrenzen sind normalerweise definierte Kontaktmessungen erforderlich.
Wie lange sollte eine thermische Downlight-Prüfung dauern?
Betreiben Sie bis das anwendbare Stabilitaetskriterium erfuellt ist, nicht nur fuer eine beliebige feste Zeit. Protokollieren Sie Zeitreihe, Umgebungs- und elektrische Bedingungen.
Kann ein einzelner Test die Nennlebensdauer des Downlights nachweisen?
Nein. Thermische Messungen stützen eine Beweiskette zur Zuverlässigkeit, doch die Lebensdauer eines vollständigen Produkts hängt auch von LED-Wartungsdaten, Treiber- und Bauteilzuverlässigkeit, Materialien, Zyklen und Betriebsbedingungen ab.
