Zeitplanung und Automatisierung einer intelligenten T8-Beleuchtung senken den Energieverbrauch nur, wenn sie gegenüber einer belastbaren Basislinie die Betriebszeit verkürzen oder die Systemleistung reduzieren. Das Wort „smart“ erzeugt keine Einsparung. Ein Zeitplan muss Stunden entfernen, in denen die Beleuchtung sonst eingeschaltet wäre; ein Sensor muss die Ausgabe bei tatsächlicher Abwesenheit oder verfügbarem Tageslicht reduzieren; und das Ergebnis muss den Energieverbrauch von Steuerungen, Funkmodulen und Gateways übersteigen.
Daraus ergibt sich für Gebäude- und Energieteams eine praktische Reihenfolge: Basislinie definieren, Steuerungsebenen für tatsächliche Verschwendungsmuster auswählen, ihre Unterstützung durch die elektrische T8-Architektur bestätigen, jede Zone in Betrieb nehmen und das integrierte Ergebnis messen.
Behandeln Sie Automatisierung als Betriebsstrategie für ein vollständiges Beleuchtungssystem und nicht als Etikett an einer Lampe. Zwei Projekte mit derselben Röhre können unterschiedliche Ergebnisse erzielen, weil sich Betriebszeiten, Sensorabdeckung, Tageslicht, Dimmkurve, Übersteuerungsverhalten und Wartungsdisziplin unterscheiden. Eine brauchbare Schätzung nennt daher jede Eingabe, berücksichtigt den erforderlichen Sicherheitsbetrieb innerhalb der Systemgrenze und zeigt, welche Werte während des Pilotprojekts durch Messungen ersetzt werden.
Wo jede Steuerungsebene Nutzen schafft
Welche Steuerung sinnvoll ist, hängt von der Ursache der Energieverschwendung ab. Wählen Sie keine Funktion aus, bevor Sie die Betriebsbedingung bestimmt haben, die sie verändern soll.
| Steuerungsebene | Energiemechanismus | Starkes Anwendungssignal | Inbetriebnahmeprüfung |
|---|---|---|---|
| Zeitplan | Verhindert vorhersehbaren Betrieb außerhalb der Nutzungszeiten | Stabile ?ffnungs-, Schicht-, Reinigungs- oder Bestückungszeiten | Ausnahmen, Feiertage, Ablauf der ?bersteuerung und Zeitänderungen |
| Belegung oder Leerstand | Reduziert die Lichtleistung, wenn eine Zone ungenutzt ist | Intermittierende Nutzung, variable Lagergänge oder Nebenräume | Abdeckung, Zeitüberschreitung, Erkennung geringer Bewegung und Fehlermodus |
| Tageslichtreaktion | Dimmt das elektrische Licht, wenn Tageslicht einen Teil der Sehaufgabe abdeckt | Randzonen, Oberlichtzonen oder Tageslichtzonen | Sichtfeld des Sensors, Sollwert, Jalousien, Mindestleistung und Stabilität |
| Hochwertiger Rahmen | Begrenzt die Lichtleistung oberhalb der aufrechterhaltenen Aufgabenanforderung | Vorhandene Beleuchtungsstärken überschreiten den freigegebenen Zielwert | Beleuchtungsstärke, Gleichm??igkeit, Blendung und gemessene Leistungskurve |
| Lastmanagement | Reduziert vorübergehend ausgewählte nicht kritische Lasten | Teilnahme an Leistungspreis- oder Netzereignissen | Auslöser, Dauer, Wiederherstellung, ?bersteuerung und geschätzte Zonen |
Zeitpläne und Sensoren arbeiten häufig zusammen. Ein Zeitplan kann festlegen, wann ein Gebäude normalerweise genutzt wird; die Anwesenheitssteuerung kann dann innerhalb dieses Zeitfensters auf wechselnde Nutzung reagieren. Das Konzept muss die erforderliche Arbeitsplatz-, Wege-, Not- und Sicherheitsbeleuchtung erhalten, statt jedes Abwesenheitssignal als Erlaubnis zu behandeln, alles auszuschalten.
Mit der Systemenergie beginnen, nicht mit der Lampenleistung
Eine einfache Referenz bei konstanter Leistung lautet:
Basis-kWh = Menge ? Leistung des Basissystems in Watt ? j?hrliche Betriebsstunden ? 1,000
„Systemleistung“ muss zur elektrischen Systemgrenze passen. Bei einer ballastkompatiblen Lampe gehören die Ballastverluste dazu. Eine direkt verdrahtete Lampe verwendet einen anderen Strompfad. Vernetzte Lampen, Sensoren und Gateways können auch dann Leistung aufnehmen, wenn die Lichtausgabe ausgeschaltet ist.
Der Basis-Betriebsplan sollte die Realität abbilden und nicht nur die veröffentlichten Geschäftszeiten. Berücksichtigen Sie Reinigung, Warenauffüllung, Überstunden, Wochenendzugang, saisonalen Betrieb und vorhandene manuelle Übersteuerungen. Wenn das Projekt gleichzeitig Lampen ersetzt und Steuerungen ergänzt, trennen Sie Geräteeinsparungen von Steuerungseinsparungen, soweit die verfügbaren Messungen dies zulassen.
Record fixture quantity, measured system input power, zone schedule, existing controls, maintained light requirement, occupancy pattern, daylight access and the planned measurement period. The commercial LED tube retrofit guide hilft dabei, die Informationen zu Leuchte und Anwendung festzulegen, die diese Energiebasislinie begleiten sollten.
Produktfähigkeit als Eingabe verwenden, nicht als Annahme

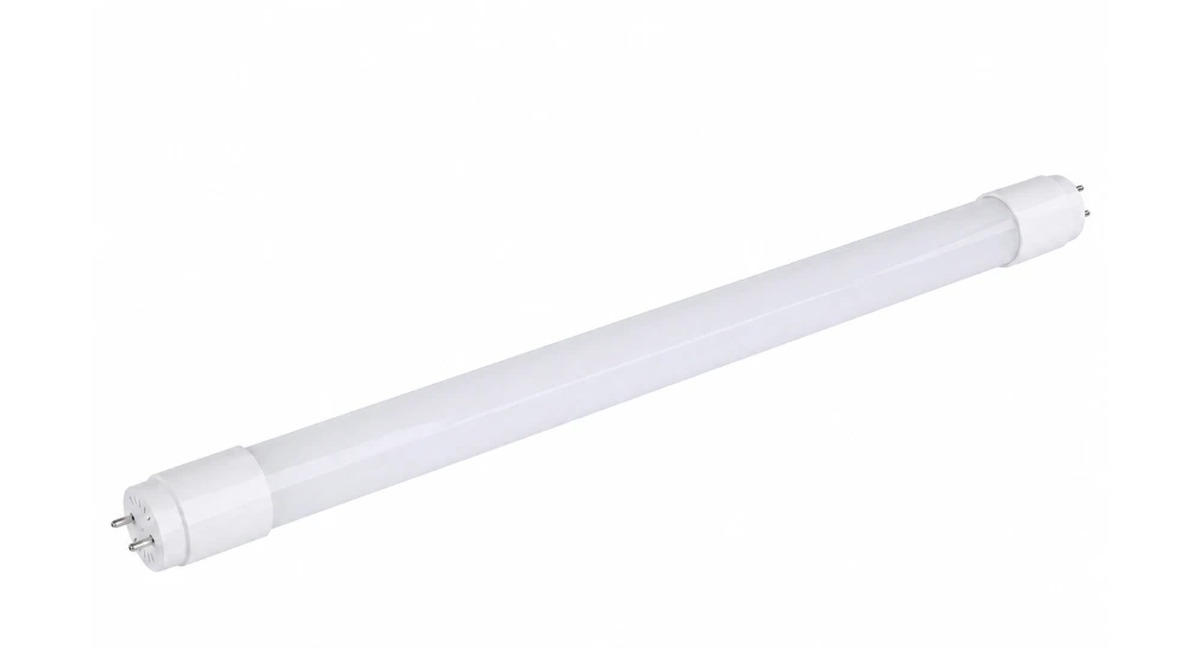

Die Steuerungsstrategie muss zur konkreten Lampe und zum System passen. Eine vernetzte Röhre kann eine drahtlose Lichtanpassung bieten, für Zeitpläne, Sensoren, Ereignisprotokolle oder Portfoliomanagement jedoch auf eine andere Steuerung oder Plattform angewiesen sein. Bestätigen Sie jede erforderliche Funktion, statt „Smart T8“ als eine einzige Spezifikation zu behandeln.
For occupancy-led applications, compare the requirements with the microwave motion sensor T8 tube. Where an external or defined dimming path is central to the plan, review the dimmable T8 tube family. Diese Seiten stellen unterschiedliche Produktarchitekturen dar; sie dürfen nicht zu einem angenommenen Funktionsumfang zusammengefasst werden.
Before installation, identify Type A, Type B, Type C or another permitted configuration, the lampholders and wiring, the dimming interface, emergency functions and the target market. The LED tube installation guide erläutert, warum der Nachrüstungstyp vor Beginn der Arbeiten bekannt sein muss.

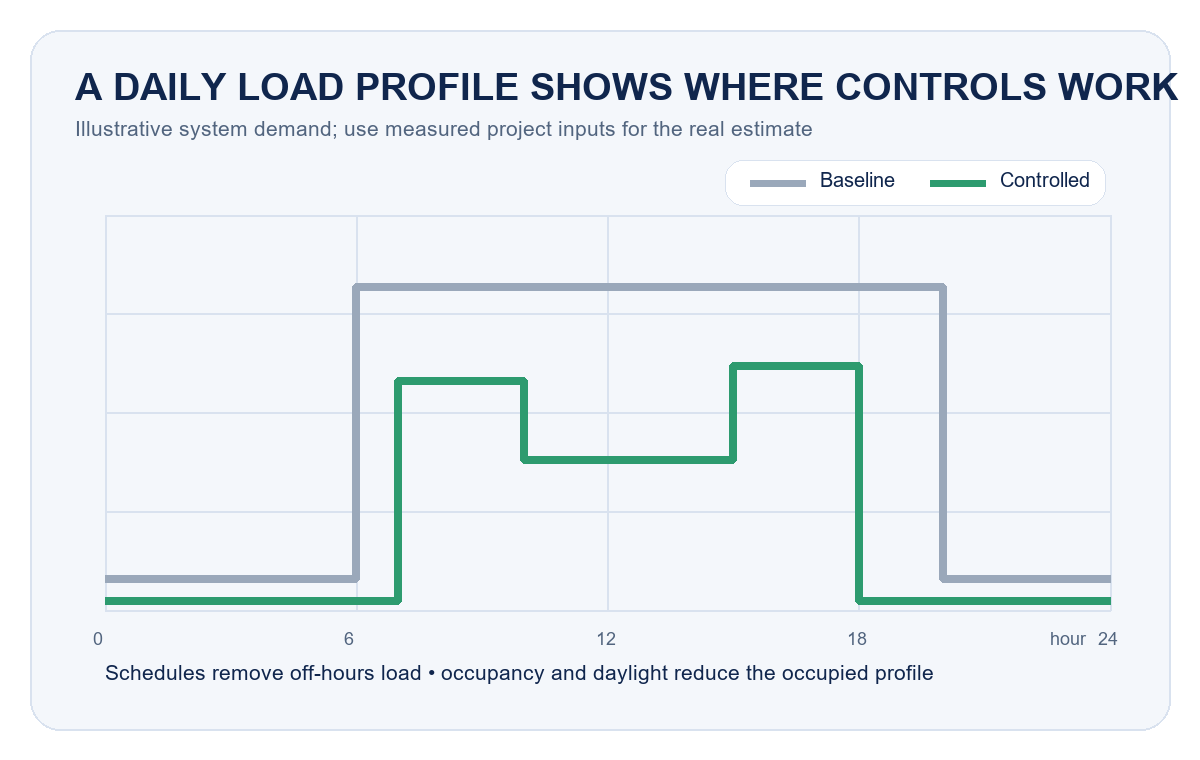

Laufzeitänderungen in ein Lastprofil ?bertragen
Ein 24-Stunden-Lastprofil macht die Steuerungslogik sichtbar. In der Basislinie können alle Zonen während eines weit gefassten Betriebszeitraums mit voller Leistung betrieben werden. Das gesteuerte Profil kann die Maximalleistung begrenzen, Schließzeiten entfernen, ungenutzte Zonen reduzieren und Bereiche mit Tageslicht dimmen.
Addieren Sie nicht die nominalen Prozentsätze der einzelnen Steuerungsebenen. Die Ebenen überschneiden sich. Sobald ein Zeitplan eine Zone ausschaltet, kann die Anwesenheitssteuerung dieselbe Wattstunde nicht erneut einsparen. Wenn Tageslicht die Ausgabe bereits reduziert hat, beziehen sich Einsparungen durch Abwesenheit in diesem Zeitraum auf die geringere Last.
Ein sequenzielles Modell ist leichter zu prüfen:
- verifizierte Systemleistung bei Volllast ermitteln;
- freigegebenen hochwertigen Rahmen anwenden;
- geplante Schließzeiten entfernen;
- Reaktion auf Belegung oder Leerstand innerhalb der aktiven Stunden anwenden;
- Tageslichtreduzierung auf die verbleibende zulässige Last anwenden;
- Standby- und dedizierte Energie des Steuerungssystems hinzufügen;
- das integrierte Ergebnis mit der Basislinie vergleichen.
Eine Beispielrechnung aus Projektdaten erstellen
Betrachten Sie eine hypothetische Zone mit 100 Systemen, die mit 15 W gemessen werden, und einer jährlichen Referenz von 4.000 Stunden. Validierte Annahmen zu Zeitplanung und Belegung reduzieren die ?quivalenten Volllaststunden auf 2.800, während Steuerungen und Standby 150 kWh pro Jahr verbrauchen.
| Berechnungsschritt | Formel | Ergebnis |
|---|---|---|
| Basisenergie der Beleuchtung | 100 ? 15 W ? 4.000 h ? 1.000 | 6.000 kWh/Jahr |
| Gesteuerte Beleuchtung vor dem Standby-Betrieb | 100 ? 15 W ? 2.800 h ? 1.000 | 4.200 kWh/Jahr |
| Gesamtwert des gesteuerten Systems | 4,200 + 150 | 4.350 kWh/Jahr |
| Geschützte Reduzierung | 6.000 ? 4.350 | 1.650 kWh/Jahr |
| Reduzierung gegenüber der Ausgangsbasis | 1.650 ? 6.000 | 27.5% |
Diese Eingaben beschreiben das Beispiel, keine Produktbewertung oder Projektprognose. Ersetzen Sie Menge, Systemleistung, Betriebsstunden, Steuerungseffekte und Standby-Energie durch gemessene oder dokumentierte Werte der Zielinstallation. Wenden Sie den lokalen Tarif getrennt an und unterscheiden Sie jährliche kWh-Einsparungen von Einsparungen bei der Spitzenlast.
Steuerungsarchitektur und Fehlerverhalten planen
Control logic may run in the tube, a room controller, gateway, building-management system or cloud service. The connected-lighting specification guide behandelt die umfassendere Architektur sowie Protokoll-, BAS- und Übergabeentscheidungen rund um das Energiemodell.
Dokumentieren Sie für diese Berechnung, wo Zeitpläne gespeichert sind, wie Uhren synchronisiert werden, was bei Internet- oder Gateway-Ausfall geschieht, wie Einstellungen gesichert werden und welche Nutzerrollen sie ?ndern dürfen. Definieren Sie den Zustand nach einer Stromunterbrechung und den Ablauf für Ersatz oder Neuadressierung einer Lampe.
Networked controls also affect electrical quality and metering boundaries. If the project depends on dimming or software-reported energy, compare those readings with independent measurements and review the flicker, power factor and THD checklist für die exakten Betriebsmodi.
Inbetriebnahme vor Einsparungsversprechen
Das DOE weist darauf hin, dass die Komplexität von Konfigurationen fortschrittliche Beleuchtungssteuerungen daran hindern kann, ihre vorgesehene Leistung zu erbringen. Die Inbetriebnahme gehört daher in den Energieplan und nicht erst danach.
Testen Sie Geräteadressierung, Ausnahmen im Zeitplan, Sensorabdeckung, Timeout, Tageslichtsollwert, obere und untere Begrenzung, manuelle ?bersteuerung, Notfallverhalten, Wiederherstellung der Stromversorgung, Netzwerkausfall und Protokollierung. Bestätigen Sie, dass das resultierende Licht weiterhin die Aufgabe erfüllt und Nutzer die verfügbaren Steuerungen verstehen.
Dokumentieren Sie die endgültigen Einstellungen und den verantwortlichen Eigentümer. Ein System kann technisch verbunden sein, während es mit Werkseinstellungen, dauerhaften ?bersteuerungen oder auf die falsche Zone ausgerichteten Sensoren betrieben wird.

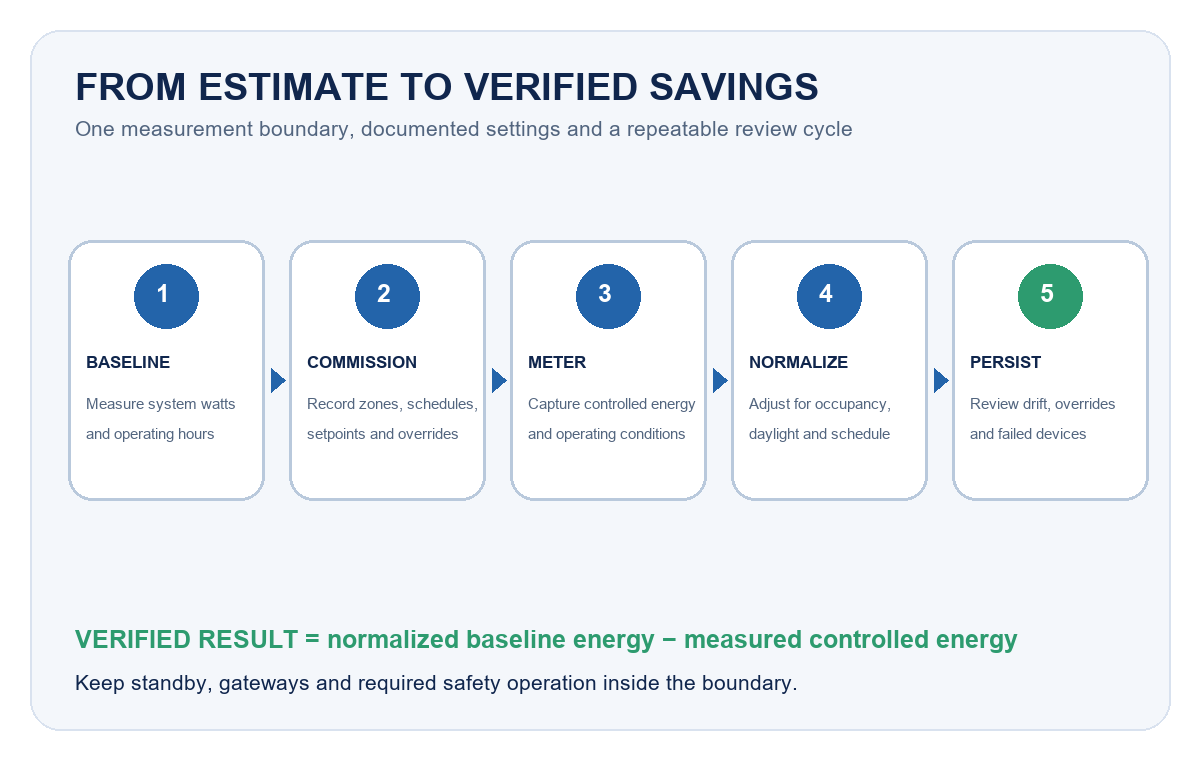

Integriertes Ergebnis messen
Planen Sie die Messung vor der Installation, damit die Zeiträume vor und nach der Steuerung kompatible Grenzen verwenden. Je nach Projekt können Nachweise aus Stromkreismessgeräten, temporären Datenloggern, Daten auf Leuchtenebene oder einer Kombination stammen.
Die M&V-Leitlinien des US-Energieministeriums für fortschrittliche Beleuchtungssteuerungen erläutern, dass Steuerungsprojekte gegenüber einem einfachen Lampenwechsel zusätzliche ?berwachung und Berechnung erfordern. Erfassen Sie, wo praktikabel, repräsentative Zeiträume mit einzelnen aktivierten oder deaktivierten Ebenen und vergleichen Sie anschließend den vollständig integrierten Betrieb. Normalisieren Sie wesentliche ?nderungen bei Belegung, Betriebsstunden, Wetter, Raumnutzung oder Produktion.
Software-Schätzungen sind nur nützlich, wenn ihre Grenzen und Genauigkeit verstanden werden. Gleichen Sie sie mit unabhängigen Messungen ab, bevor Sie sie für eine Investitionsentscheidung verwenden. Prüfen Sie die Leistung nach der ?bergabe erneut, da Zeitplanabweichungen, blockierte Sensoren, dauerhafte ?bersteuerungen und Softwareänderungen die Einsparungen verringern können.
Fallstudien innerhalb ihrer Grenzen lesen
Die GSA berichtete an einem bewerteten Teststandort ?ber eine Reduzierung des Energieverbrauchs von LED-Beleuchtung um 43 % durch fortschrittliche Steuerungen. Dieselbe Bewertung ergab auch, dass die zusätzlichen Energieeinsparungen an diesem Standort die zusätzlichen Steuerungskosten nicht deckten. Beide Ergebnisse gehören zusammen.
Nutzen Sie Feldstudien, um Mechanismen und Umsetzungsrisiken zu identifizieren. Erstellen Sie die Projektprognose aus dem Betriebsmuster des Zielstandorts, installierter Leistung, Steuerungsdesign, Stromtarif sowie Arbeits- und Wartungsbedingungen. Ein Prozentsatz ohne diese Grenzen ist keine ?bertragbare Spezifikation.
Häufig gestellte Fragen
Sparen smarte T8-Röhren immer mehr als gewöhnliche LED-Röhren?
Nein. Sie sparen nur dann mehr, wenn aktivierte Steuerungen die Betriebszeit oder Leistung stärker reduzieren als die durch Standby und Steuerungssystem zusätzlich hinzugefügte Energie.
Welchen Prozentsatz kann eine Zeitsteuerung einsparen?
Es gibt keinen allgemeinen Prozentsatz. Berechnen Sie die Stunden, die ein validierter Zeitplan vom tatsächlichen Referenzbetrieb entfernt, und multiplizieren Sie diese Stunden anschließend mit der betroffenen Systemleistung.
Sind Präsenzsensoren besser als Zeitpläne?
Sie lösen unterschiedliche Muster von Energieverschwendung. Zeitpläne passen zu vorhersehbaren Stunden; Belegungssteuerungen reagieren auf variable Nutzung. Viele Projekte kombinieren beides mit definierten Prioritäten und ?bersteuerungslogik.
Bedeutet 50 % Lichtleistung 50 % elektrische Leistung?
Nicht unbedingt. Verwenden Sie die gemessene oder dokumentierte Leistungskurve für die genaue Lampe, den Treiber und den Steuerungsmodus.
Sollten Standby- und Gateway-Energie einbezogen werden?
Ja. Beziehen Sie vernetzte Lampen, Sensoren, Gateways und andere spezielle Steuerungsgeräte innerhalb der angegebenen Projektgrenze ein.
Schätzung in einen Abnahmeplan überführen
Ein belastbares Smart-T8-Projekt verbindet jede geschätzte Wattstunde mit einer Betriebsänderung, jede Steuerungsfunktion mit einem exakten Produkt und System sowie jede Einstellung mit einem Inbetriebnahmeprotokoll. Das Endergebnis sollte unter repräsentativen Bedingungen gemessen und nach der ?bergabe erneut geprüft werden.
For a bounded energy and product review, Kontaktieren Sie New Lights mit Leuchtenanzahl, Verdrahtungsarchitektur, gemessener Systemleistung, Zeitplänen, Belegung, Tageslicht, Steuerungen, Zielmarkt und erwarteter Menge.
Redaktionelle Quellen
- US Department of Energy, Lighting Controls Solutions: https://www.energy.gov/cmei/ssl/lighting-controls-solutions
- US Department of Energy, Measurement and Verification of Energy Savings and Performance From Advanced Lighting Controls: https://www.energy.gov/sites/prod/files/2016/03/f30/mv_lighting_control_wireless.pdf
- US General Services Administration, Advanced Lighting Controls and LED: https://www.gsa.gov/governmentwide-initiatives/federal-highperformance-buildings/highperformance-building-clearinghouse/completed-assessments/lighting/advanced-lighting-controls
