Eine LED-Panelleuchte ist eine Leuchte für große Flächen, die mit einem flachen oder wenig tiefen Gehäuse eine vergleichsweise große Lichtaustrittsfläche bildet.
Sie ist nicht einfach eine lichtemittierende Platte. Eine vollständige Panelleuchte kombiniert typischerweise LED-Lichtquellen, optische Komponenten, einen Treiber, Struktur- und Wärmeteile, elektrische Anschlüsse und ein Montagesystem. Der genaue Aufbau unterscheidet sich zwischen seitlich einstrahlenden, direktstrahlenden und anderen Produktbauarten.
Understanding those parts helps buyers ask better questions about distribution, glare, color, flicker, controls, installation and maintenance. The New Lights LED panel light category zeigt Beispiele der Produktfamilie, während dieser Leitfaden das System hinter der Lichtaustrittsfläche erläutert.
Eine Panelleuchte ist eine Leuchte, nicht nur eine LED-Lichtquelle
Das DOE unterscheidet zwischen Lampe und Leuchte: Die Leuchte ist die vollständige Einheit, welche die Lichtquelle aufnimmt und betreibt und unterstützende Komponenten umfasst.
Bei einer LED-Panelleuchte kann die Systemgrenze Folgendes umfassen:
- auf Platinen oder Streifen montierte LED-Packages;
- einen Lichtleiter oder eine Mischkammer;
- Reflektoren, Diffusoren, Folien oder Linsen;
- einen Rahmen, eine Rückplatte oder ein Gehäuse;
- einen LED-Treiber;
- Verdrahtung und Steckverbinder;
- Montagehalterungen, Aufputzrahmen oder Abhängungsteile;
- optionale Steuerungen, Sensoren oder Notlichtkomponenten.
Nicht jede Panelleuchte enthält jedes Element in derselben Form. Eine Explosionszeichnung muss vom genauen Modell stammen, bevor sie für Spezifikation, Wartung oder Marketing verwendet wird.
So funktioniert eine seitlich einstrahlende LED-Panelleuchte
Bei einer seitlich einstrahlenden Bauart sind LEDs entlang einer oder mehrerer Kanten eines Lichtleiters angeordnet. Das Licht tritt in den Leiter ein und wird durch dessen Struktur, Auskopplungsmuster sowie Reflektor- und Diffusorsystem über die Lichtaustrittsfläche umgelenkt.
DOE-Forschungs- und Entwicklungsmaterial nennt seitlich beleuchtete Wellenleiter als eine Flachpanel-Lösung zur Erzeugung einer diffusen Lichtquelle. Ein vereinfachter optischer Pfad ist:
- LED-Packages erzeugen Licht an der Panelkante.
- Das Licht tritt in den Wellenleiter ein.
- Optische Strukturen koppeln Licht aus und verteilen es über die Fläche.
- Reflektierende und streuende Schichten steuern Verluste, Erscheinungsbild und Lichtverteilung.
- Licht tritt durch die Lichtaustrittsfläche aus.
Die Gleichm??igkeit hängt von LED-Abstand, Einkopplung, Lichtleitermaterial, Auskopplungsmuster, Reflektor, Diffusor und mechanischer Montage ab. ?Kanteneingespeist? beschreibt die Position der Lichtquelle; Gleichm??igkeit, Wirksamkeit und Kantenhelligkeit erfordern weiterhin Daten zum genauen Modell.
Wie ein direktbeleuchtetes LED-Panel funktioniert
In einer direktbeleuchteten Architektur sind LED-Pakete oder Module hinter der Lichtaustrittsfläche angeordnet. Ein Mischabstand und ein optisches System verteilen das Licht, bevor es durch den Diffusor austritt.
Ein vereinfachter Ablauf ist:
- LED-Pakete emittieren in Richtung der Austrittsfläche.
- Gehäuse und optische Kavität mischen und lenken das Licht um.
- Ein Diffusor- oder Linsensystem reduziert die Abbildung einzelner Lichtquellen und formt die Lichtverteilung.
- Der Treiber regelt die elektrische Leistung für das LED-Array.
Der Abstand zwischen LED-Array und Diffusor, Paketabstand, optische Auslegung und Gehäusereflektanz beeinflussen Dicke und Gleichm??igkeit. Direktbeleuchtet bedeutet nicht automatisch dicker, effizienter oder leichter zu warten; vergleichen Sie die genauen Produkte.

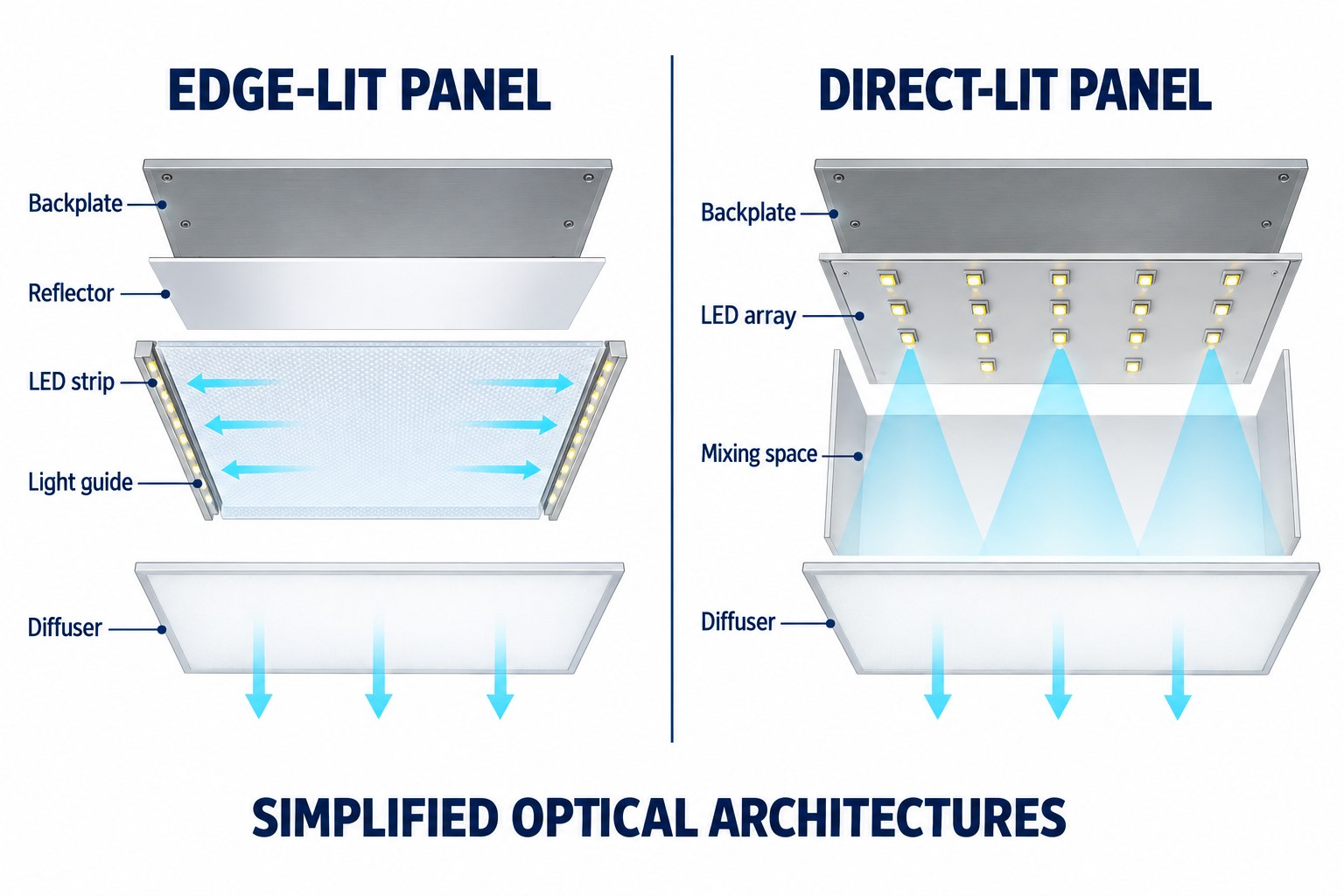

Edge-lit und Direct-lit bezeichnen die Bauweise
| Frage | Edge-lit-Konstruktion | Direct-lit-Konstruktion |
|---|---|---|
| Position der Lichtquelle | Entlang einer oder mehrerer Kanten einer Lichtleiterplatte | Hinter der Lichtaustrittsfläche |
| Optisches Hauptelement | Lichtleiterplatte mit Auskopplungs- und Diffusionssystem | Mischkammer, Linsen- oder Diffusorsystem |
| Risiken für die Gleichm??igkeit | Kantenhelligkeit, Leitermuster sowie Variationen an Ecken oder in der Mitte | Sichtbares Lichtquellenmuster, variierende Abstände oder unzureichende Durchmischung |
| Wärmeleitpfad | Wärme von kantenmontierten LED-Streifen muss den Rahmen oder eine andere thermische Struktur erreichen | Wärme von verteilten LED-Platinen muss auf die Rückplatte oder das Gehäuse ?bertragen werden |
| Erforderliche Nachweise | Querschnitts-, Gleichm??igkeits-, Photometrie-, Wärme- und Materialdaten | LED-Layout, optischer Abstand, Photometrie-, Wärme- und Materialdaten |
Neither column is a universal advantage list. Product engineering, materials and operating conditions determine the result. If the project is deciding between panel and point-source ceiling lighting, the panel-versus-downlight planning guide behandelt diese separaten Entscheidungen zur Raumaufteilung.
Die LED-Lichtquelle und Platine
LED-Pakete wandeln elektrische Energie in Licht und Wärme um. Je nach Architektur können sie auf linearen Streifen, starren Platinen oder anderen Trägern montiert sein.
Die Auswahl der Lichtquelle beeinflusst Lichtleistung, Farbe, Wirksamkeit, thermische Belastung und Paketdichte, doch die Leistung des vollständigen Panels hängt auch von Treiber, Optik und Temperatur ab. Ein Lieferant sollte Lichtleistungs- und Farbdaten des genauen Modells benennen, statt sich auf eine allgemeine Aussage zur LED-Marke zu stützen.
Bei langen Produktionsläufen ist die ?nderungssteuerung von Komponenten wichtig. Ein Ersatz-LED-Paket kann Farbe, Verteilung, Durchlassspannung und thermisches Verhalten verändern, selbst wenn das Panel von außen unverändert aussieht.
Optische Schichten und die Lichtaustrittsfläche
Das optische System wandelt kleine, intensive LED-Lichtquellen in eine gr??ere leuchtende Fläche um. Je nach Auslegung kann es Folgendes umfassen:
- eine Lichtleiterplatte;
- einen Reflektor oder eine reflektierende Folie;
- Diffusionsfolien;
- einen prismatischen oder opalen Diffusor;
- Linsen ?ber einzelnen LEDs;
- eine Mischkammer oder ein reflektierendes Gehäuse.
DOE-CALiPER-Studien zu Rasterleuchten und Nachrüstprodukten zeigen, wie LED-Platinen, Treiber und optische Komponenten auf unterschiedliche Weise kombiniert werden können. Sie zeigen auch, dass Lichtverteilungen variieren; manche Produkte können ein breites cosinusähnliches Muster erzeugen, während andere Licht anders formen.
Das Erscheinungsbild des Diffusors zeigt nicht die vollständige Photometrie. Fordern Sie für die Planungsarbeit die Lichtstärkeverteilung oder die IES-Datei an.
Der Treiber und das elektrische System
Der LED-Treiber wandelt und regelt die elektrische Leistung für die Lichtquelle. Seine Auslegung beeinflusst:
- Eingangsspannungs- und Frequenzbereich;
- Leistungsfaktor und Oberschwingungsverhalten;
- Ausgangsstrom und LED-Belastung;
- Dimmprotokoll und Mindeststufe;
- Flimmerverhalten;
- Schutz- und Fehlerverhalten;
- Lebensdauer- und thermische Bedingungen;
- Kompatibilität mit Sensoren, Steuerungen und Notfallsystemen.
?Dimmbar? ist ohne Protokoll, Steuerungskompatibilität und Leistungsbereich unvollständig. Ebenso erfordert ?flimmerfrei? eine Messmethode, Kennzahl und Betriebsbedingungen.
Die DOE-Charakterisierung von Flimmern umfasste LED-Rasterleuchten mit sehr unterschiedlichen Ergebnissen, auch unter Dimmung. Diese Nachweise stützen eine Prüfung auf Produktebene, nicht die Behauptung, Panelleuchten hätten als Kategorie ein einheitliches Flimmerverhalten.
Rahmen, Gehäuse und Wärmeweg
Rahmen oder Gehäuse bestimmen die Abmessungen, tragen optische Schichten und Montage, schützen Komponenten und können an der Wärmeübertragung beteiligt sein. Eine Rückplatte kann LED-Platinen tragen und bei direktbeleuchteten Produkten Wärme verteilen; kanteneingespeiste Produkte können Wärme von LED-Streifen zur umlaufenden Struktur leiten.
Materialbezeichnungen allein belegen keine thermische Leistung. Bewerten Sie die vollständige Wärmekonstruktion, zulässige Umgebungsbedingungen und etwaige Prüfnachweise für die genaue Konfiguration.
Mechanische Qualitaet beeinflusst auch die optische Konsistenz. Spalte, Schichtbewegung, Rahmenverformung oder Verunreinigung koennen die sichtbare Flaeche veraendern, selbst wenn die LEDs weiterarbeiten.
?bliche Montagearten
Panelleuchten können ausgelegt sein für:
- Einbau in eine kompatible modulare Decke;
- Aufputzmontage mit einem speziellen Rahmen oder einer Halterung;
- Abhängung mit einem zugelassenen Seilsystem;
- Einbauinstallation in einer dafür vorgesehenen Öffnung.
The product instructions determine which methods are permitted. Verify actual dimensions, weight, support points, driver location, clearance, wiring access and ceiling requirements. See the LED panel mounting-method guide and LED panel size-planning guide für die Fragen zur Installation und Deckenpassung, die auf die Definitionsphase folgen.
Panel und Rasterleuchte sind verwandte, aber nicht immer austauschbare Begriffe. Eine Rasterleuchte ist ?blicherweise eine rechteckige Leuchte für eine modulare Deckenrasterstruktur. Einige flache Panels dienen dieser Anwendung, während andere Panels aufbau-, pendelmontiert oder anders geformt sind. Ein Nachrüstsatz kann eine panelartige Lichtaustrittsfläche schaffen und dabei ein vorhandenes Rasterleuchtengehäuse beibehalten.
Welche Leistungsmerkmale sind wichtig?
Beim Vergleich von Modellen Nachweise anfordern für:
- Gesamtlichtstrom der Leuchte;
- Eingangsleistung und Wirksamkeit der vollständigen Leuchte;
- Lichtstärkeverteilung und photometrische Datei;
- Gleichm??igkeit der Lichtaustrittsfläche;
- Daten zu Blendung oder Leuchtdichte mit Bedingungen;
- CCT, Farbwiedergabe und Farbkonsistenz;
- Flimmerkennzahlen bei voller und gedimmter Lichtleistung;
- Treiber- und Steuerungskompatibilität;
- Grundlage für Lichtstromerhalt und Treiberlebensdauer;
- Abmessungen, Montage und Wartungsmethode;
- Umgebungs- und Zertifizierungsumfang.
Keine einzelne Kennzahl belegt ein gutes Panel. Hohe Effizienz mit ungeeigneter Verteilung kann die Raumaufgabe verfehlen. Eine Aussage zu geringer Blendung ohne Raum- oder Leuchtdichtebedingungen kann visuellen Komfort nicht vorhersagen. Verwenden Sie eine Nachweiskarte des Lieferanten, um Bauteilbeschreibungen und Leistungsansprueche verbunden zu halten:
| Frage | Anzufordernde Nachweise | Unterstützte Entscheidung |
|---|---|---|
| Wie ist die optische Architektur aufgebaut? | Querschnitts- oder Komponentenzeichnung für das exakte Modell | Bestätigt eine Edge-lit-, Direct-lit- oder andere Konstruktion |
| Wie verteilt sie das Licht? | Photometrische Datei und Bericht für die komplette Leuchte | Unterstützt die Prüfung von Abständen, Gleichm??igkeit und Blendung |
| Wie wird die Lichtquelle betrieben? | Treibermodell, Ein-/Ausgangsdaten und Steuerungsprotokoll | Unterstützt Kompatibilität mit Stromversorgung, Dimmer, Sensor und Notfallfunktion |
| Wie gleichm??ig ist die Lichtaustrittsfläche? | Methode zur Bewertung der Gleichmäßigkeit, Musterprüfung und vereinbarte Abnahmekriterien | Trennt das sichtbare Erscheinungsbild von einer allgemeinen Beschreibung des Diffusors. |
| Wie verhält es sich im Zeitverlauf? | Grundlage für Lichtstromerhalt, Treiberlebensdauer und thermische Bedingungen | Verbindet die Lebensdauerplanung mit der kompletten Leuchte |
| Welche Marktdokumente gelten? | Zertifizierungs- oder Prüfdokumente mit Modell- und Konfigurationsumfang | Verhindert, dass Nachweise einer anderen Variante eingesetzt werden |
For electrical waveform and driver evidence, the flicker, power factor and THD buyer checklist bietet einen gezielten Prüfpfad.
Wo werden LED-Panels eingesetzt?
Panelleuchten werden haeufig fuer breite Umgebungsbeleuchtung in Bueros, Klassenzimmern, Besprechungsraeumen, Fluren, Gesundheits- oder oeffentlichen Innenraeumen, Unterstuetzungsbereichen im Einzelhandel und ausgewaehlten Wohnraeumen in Betracht gezogen.
Die Anwendungseignung ist bedingt. Ein Klassenraum kann eine sorgfältige Prüfung von Whiteboard und Flimmern benötigen. Ein Büro kann Bildschirme, Gleichm??igkeit und Steuerung priorisieren. Der Einzelhandel kann eine stärkere vertikale und Warenbeleuchtung benötigen, als ein reines Panelsystem bietet.
The definition article explains the technology; actual selection requires the room, ceiling and photometric brief. The commercial LED panel selection guide überführt diese Eingaben in einen Projektablauf.

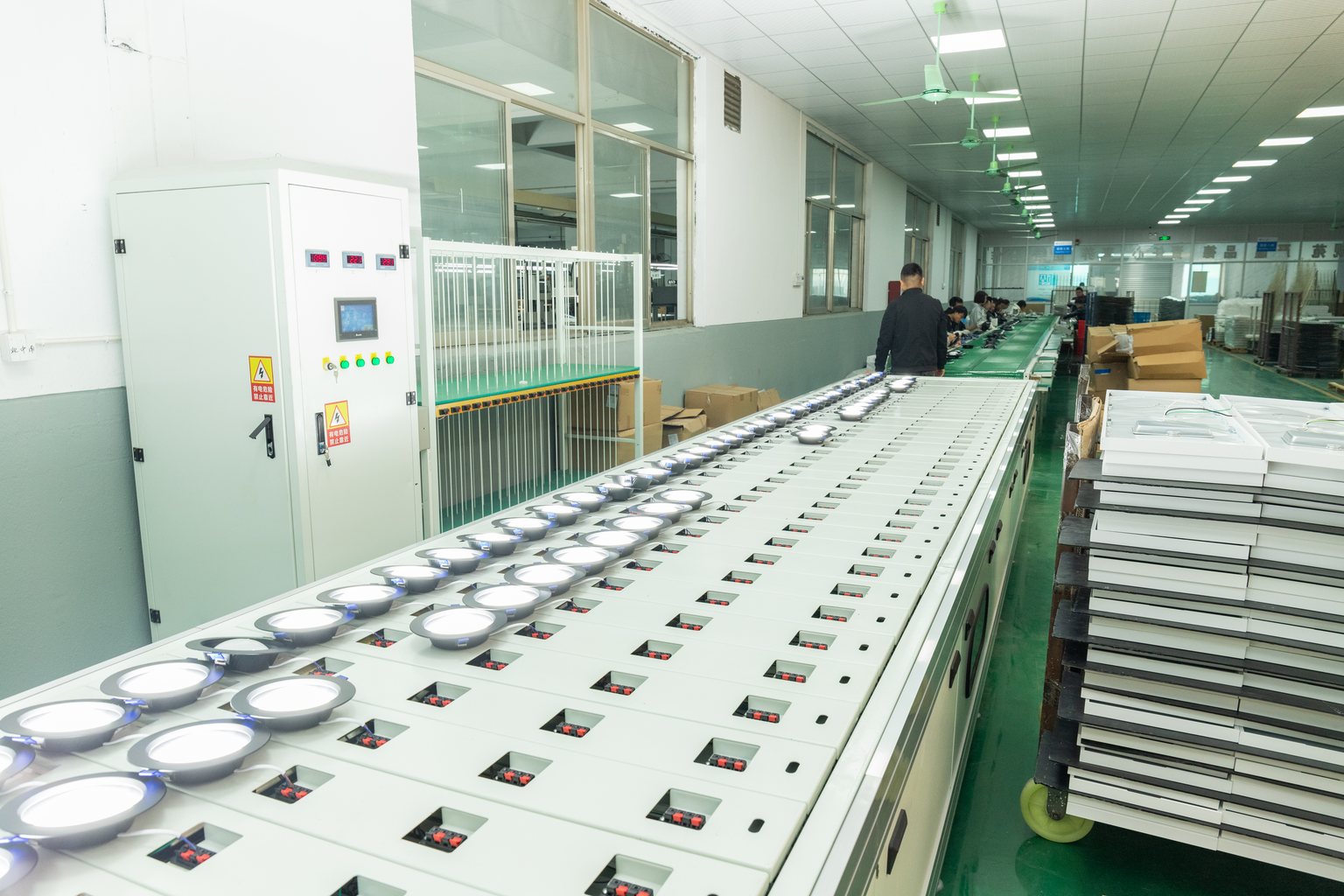

Wie sollten Käufer ein Panel prüfen?
- Bestätigen Sie, ob das Produkt seitlich eingekoppelt, direktstrahlend oder anders aufgebaut ist.
- Fordern Sie die exakte Modellzeichnung und Komponentenbeschreibung an.
- Prüfen Sie die photometrischen und elektrischen Daten der kompletten Leuchte.
- Verifizieren Sie die Kompatibilität von Treiber, Dimmer, Sensor und Notfallfunktion.
- Bestätigen Sie das Montagezubehör und die Deckengegebenheiten.
- Prüfen Sie Zertifizierung und Marktumfang auf Modellebene.
- Prüfen Sie ein Muster auf Erscheinungsbild der Lichtaustrittsfläche, Farbe und Konstruktion.
- Nutzen Sie Berechnungen oder einen Musteraufbau für den vorgesehenen Raum.
- Erfassen Sie die freigegebene LED-, Treiber-, optische und mechanische Konfiguration.
To request model-level information, Kontaktieren Sie New Lights mit der Anwendung, dem Deckentyp, den Raumabmessungen, der Steuerung und dem Zielmarkt.
Häufig gestellte Fragen
Ist ein LED-Panel dasselbe wie eine Rasterleuchte?
Nicht immer. Eine Rasterleuchte wird ?blicherweise durch ihre rechteckige Anwendung in einem Deckenraster definiert. Einige LED-Panels funktionieren als Rasterleuchten, während andere aufbau-, pendelmontiert oder in unterschiedlichen Deckensystemen eingesetzt werden.
Sind alle LED-Panels kanteneingespeist?
Nein. Seitlich eingekoppelte und direktstrahlende Ausführungen sind zwei gängige Bauarten; weitere Varianten sind möglich. Prüfen Sie das genaue Produkt.
Welche Ausführung ist besser: seitlich eingekoppelt oder direktstrahlend?
Keine Variante ist allgemein besser. Vergleichen Sie Abmessungen, Gleichm??igkeit, Verteilung, Wärmekonstruktion, Effizienz, Wartung und Projekteignung anhand von Modelldaten.
Haben LED-Panels immer geringe Blendung?
Nein. Blendung hängt von Helligkeit der Lichtaustrittsfläche, Optiken, Raumgeometrie, Layout und Blickrichtung ab. Prüfen Sie anwendbare Daten und den vorgesehenen Raum.
Sind alle Panelleuchten flimmerfrei?
Nein. Treiber- und Steuerungsauslegung beeinflussen Flimmern, besonders unter Dimmung. Fordern Sie gemessene Nachweise auf Modellebene an.
Kann ein Panel eingelassen, aufgesetzt und abgehängt montiert werden?
Nur wenn der Hersteller für dieses Modell freigegebene Methoden und Zubehör bereitstellt. Improvisieren Sie keine Umrüstung der Montageart.
Kann der Treiber ersetzt werden?
Das hängt von Produktauslegung und Wartungsanweisungen ab. Prüfen Sie Zugang, zugelassenes Ersatzteil, elektrische ?bereinstimmung und Auswirkungen auf die Zertifizierung.
Bietet ein dünneres Panel eine bessere Leistung?
Dünnheit ist eine mechanische Eigenschaft und kein Nachweis für optische, thermische oder elektrische Qualität. Bewerten Sie die vollständige Leuchte.
