Is this family recessed or surface mounted?

This family is designed for recessed mounting. Surface-mounted small panels belong to a different product selection.

Are the round and square versions the same model?

No. The round and square forms have separate product codes and physical dimensions. Select the required shape before checking dimensions.

How should I select the ceiling opening?

Use the opening specified for the exact ordered model and compare it with the project drawings. Do not apply one shared opening to the whole family.

Can I use the product outdoors?

No. The IP20 configuration is intended for dry indoor locations. Select another verified product where moisture or outdoor exposure is expected.

What must be confirmed before installation?

Confirm the exact model, shape, face size, ceiling opening, electrical configuration, ceiling void, driver placement and maintenance access before installation.

Can New Lights prepare a project-specific configuration?

Yes. We can prepare an OEM/ODM configuration around the required shape, finish and project specification, with the final model and electrical details confirmed before production.

Kleine Einbau-LED-Panelleuchten

Diese Einbau-LED-Kleinpanelleuchten verwenden separate runde und quadratische Modellfamilien für Deckeninstallationen im Innenbereich. Bestätigen Sie vor der Bestellung exaktes Modell, Deckenöffnung und vollständige elektrische Konfiguration.

Wide Light Distribution: A 120-degree beam angle supports broad general illumination.
Separate Product Shapes: Round and square versions use their own model codes and dimensions.
Frame Finish Options: White and silver finishes support different ceiling schemes.
Indoor Ceiling Use: The IP20 configuration is intended for dry indoor installations.

Montage	Einbau
Eingabe	U: 100-240 V
CCT	3000–6500 K

Farbwiedergabe	Ra70/80
Auswahlkriterien	Ordnen Sie den exakten Produktcode der angegebenen Frontgröße und Deckenöffnung zu

XGYSPL-S-RI-E3R/S standard round recessed LED small panel, 3 W, face 85 mm, cutout 75 mm

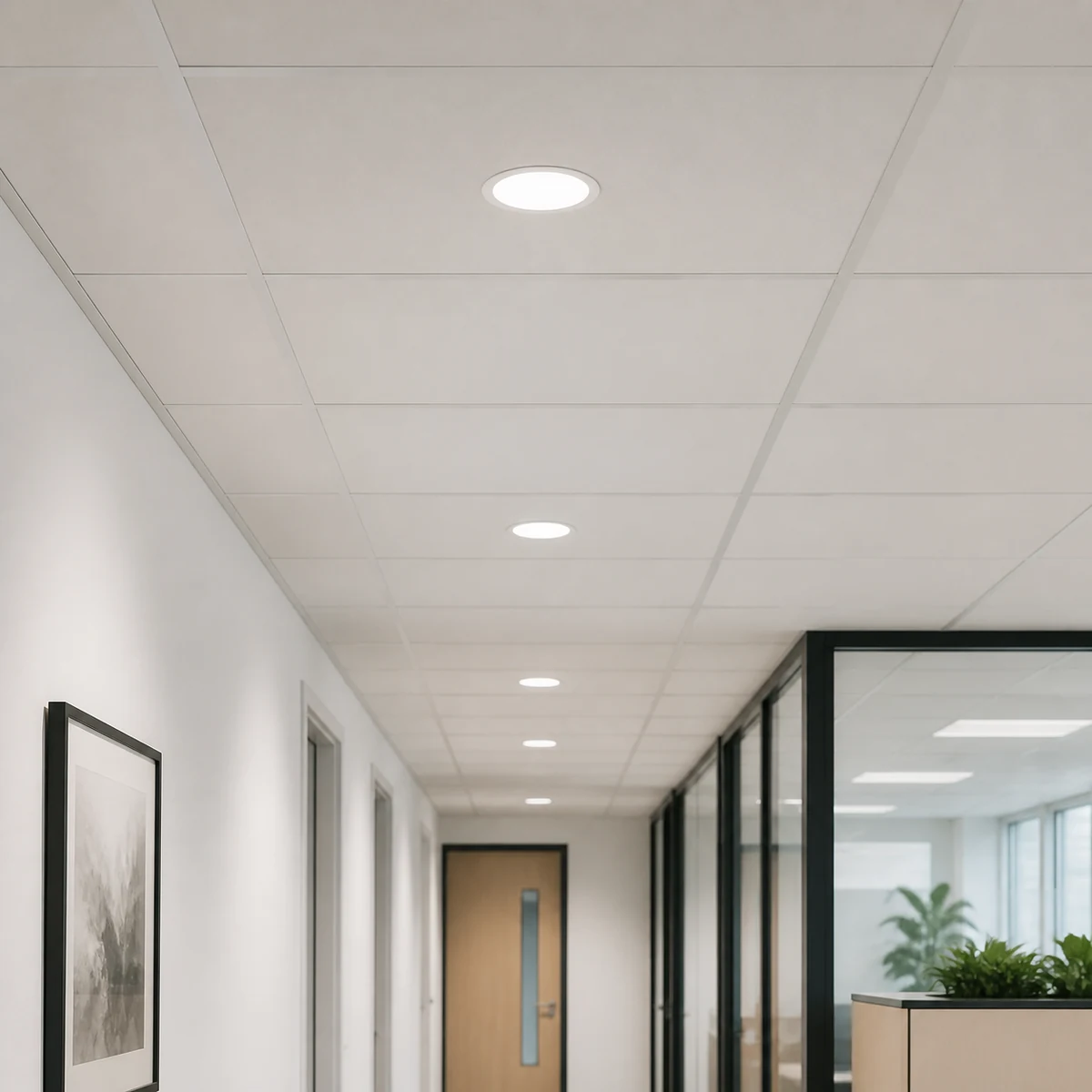

Round side-emission small LED panels installed flush in a dry office corridor ceiling

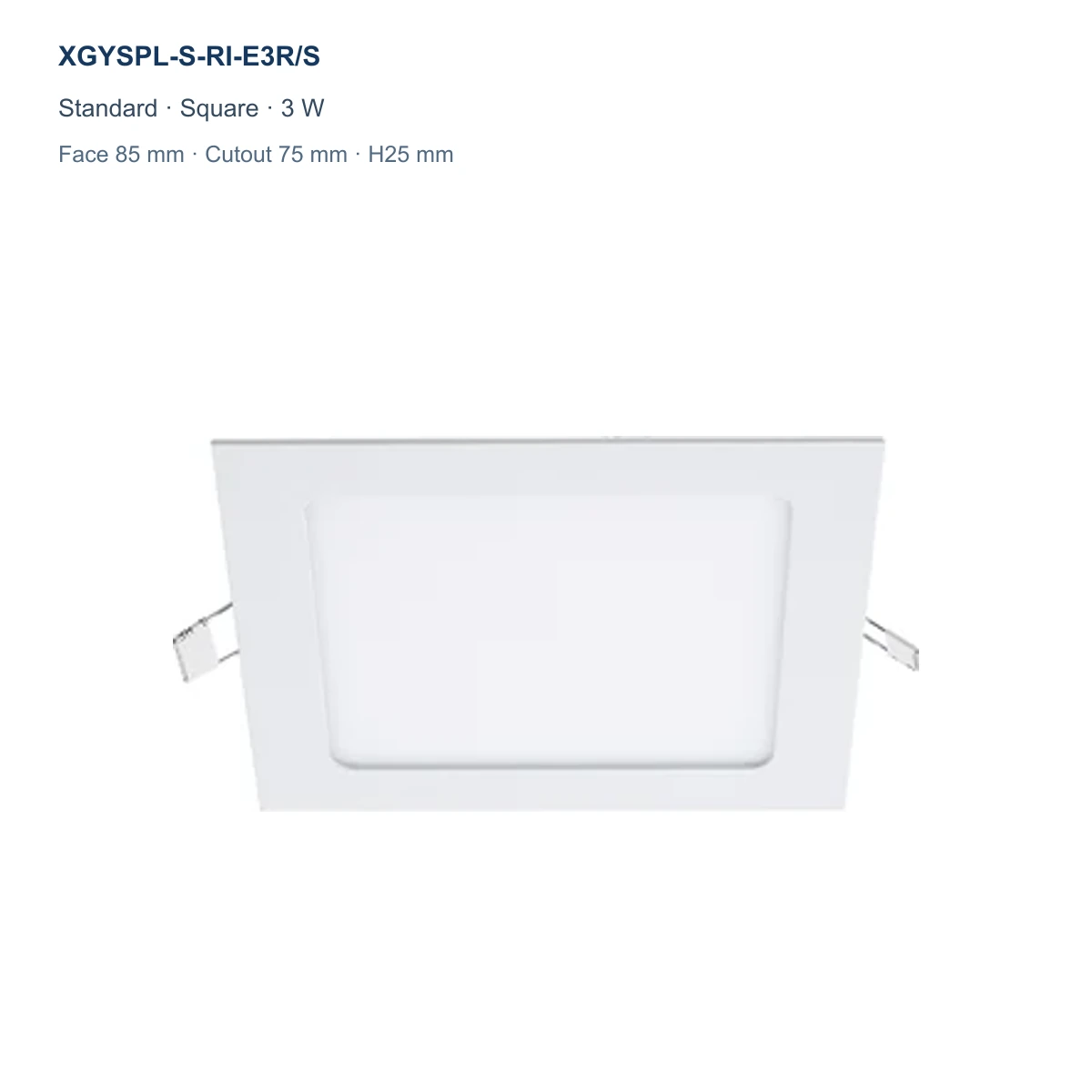

XGYSPL-S-RI-E3R/S standard square recessed LED small panel, 3 W, face 85 mm, cutout 75 mm

XGYSPL-S-RI-E12R/S standard round recessed LED small panel, 12 W, face 170 mm, cutout 155 mm

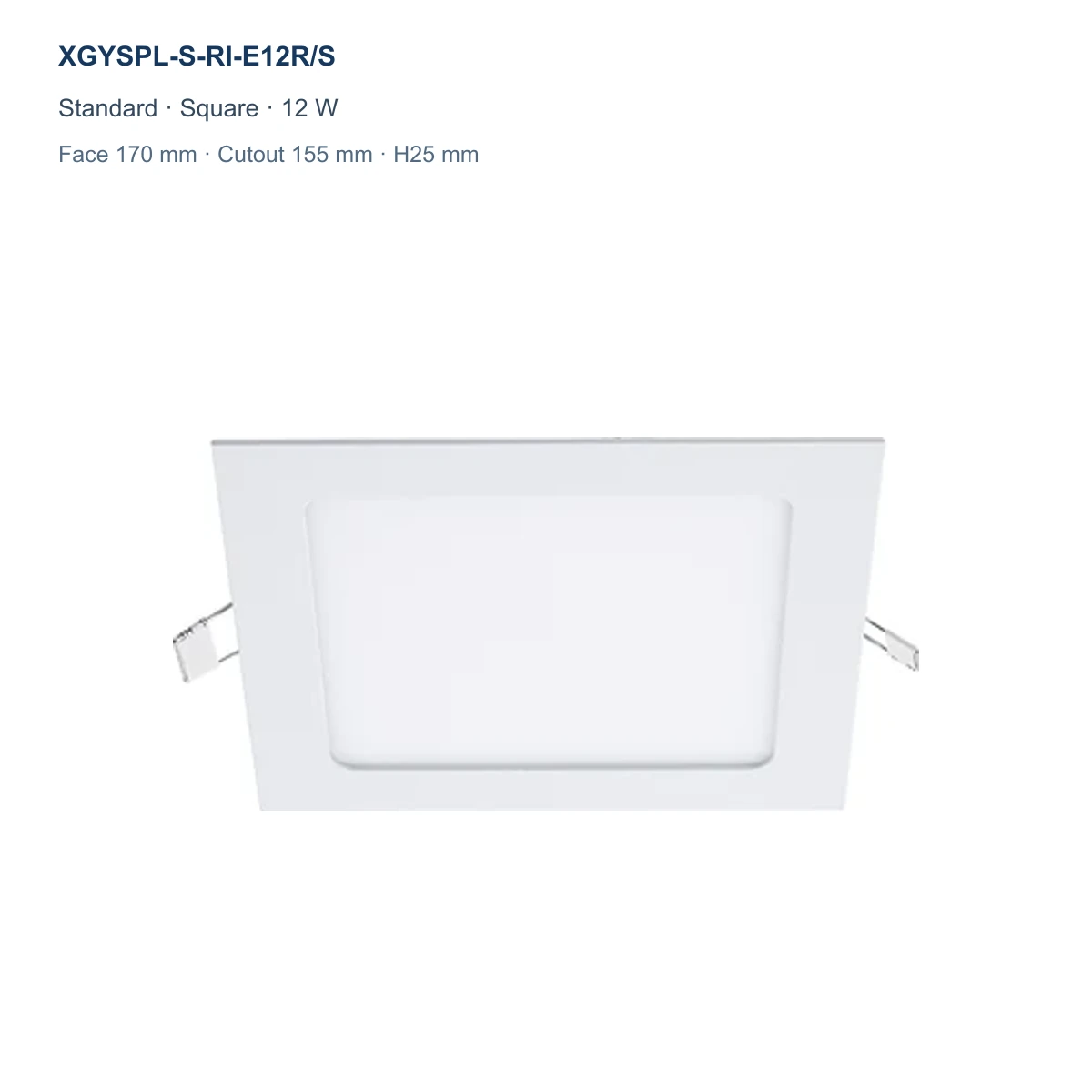

XGYSPL-S-RI-E12R/S standard square recessed LED small panel, 12 W, face 170 mm, cutout 155 mm

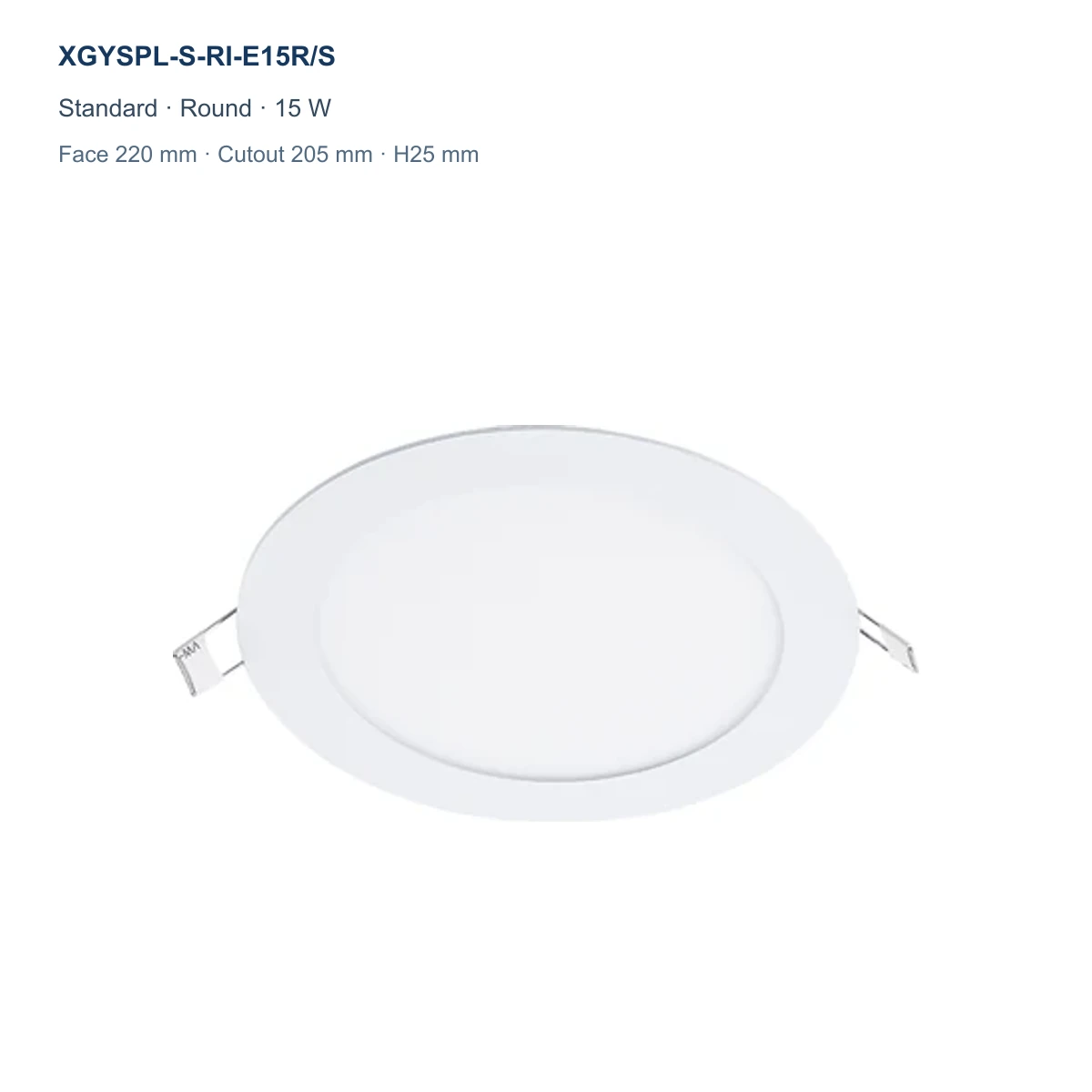

XGYSPL-S-RI-E15R/S standard round recessed LED small panel, 15 W, face 220 mm, cutout 205 mm

XGYSPL-S-RI-E15R/S standard square recessed LED small panel, 15 W, face 220 mm, cutout 205 mm

XGYSPL-S-RI-E18R/S standard round recessed LED small panel, 18 W, face 225 mm, cutout 205 mm

XGYSPL-S-RI-E18R/S standard square recessed LED small panel, 18 W, face 225 mm, cutout 205 mm

XGYSPL-S-RI-E24R/S standard round recessed LED small panel, 24 W, face 295 mm, cutout 280 mm

XGYSPL-S-RI-E24R/S standard square recessed LED small panel, 24 W, face 295 mm, cutout 280 mm

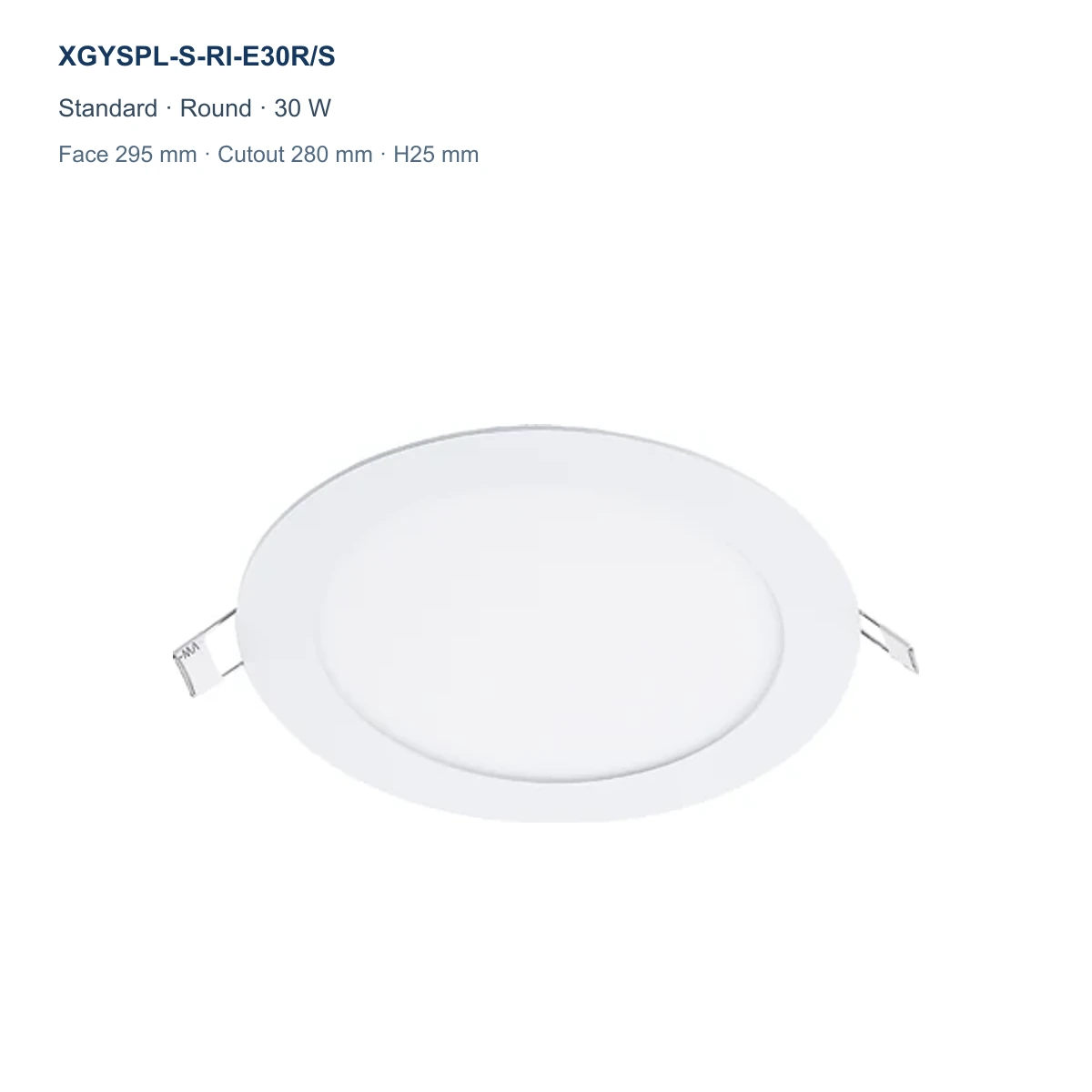

XGYSPL-S-RI-E30R/S standard round recessed LED small panel, 30 W, face 295 mm, cutout 280 mm

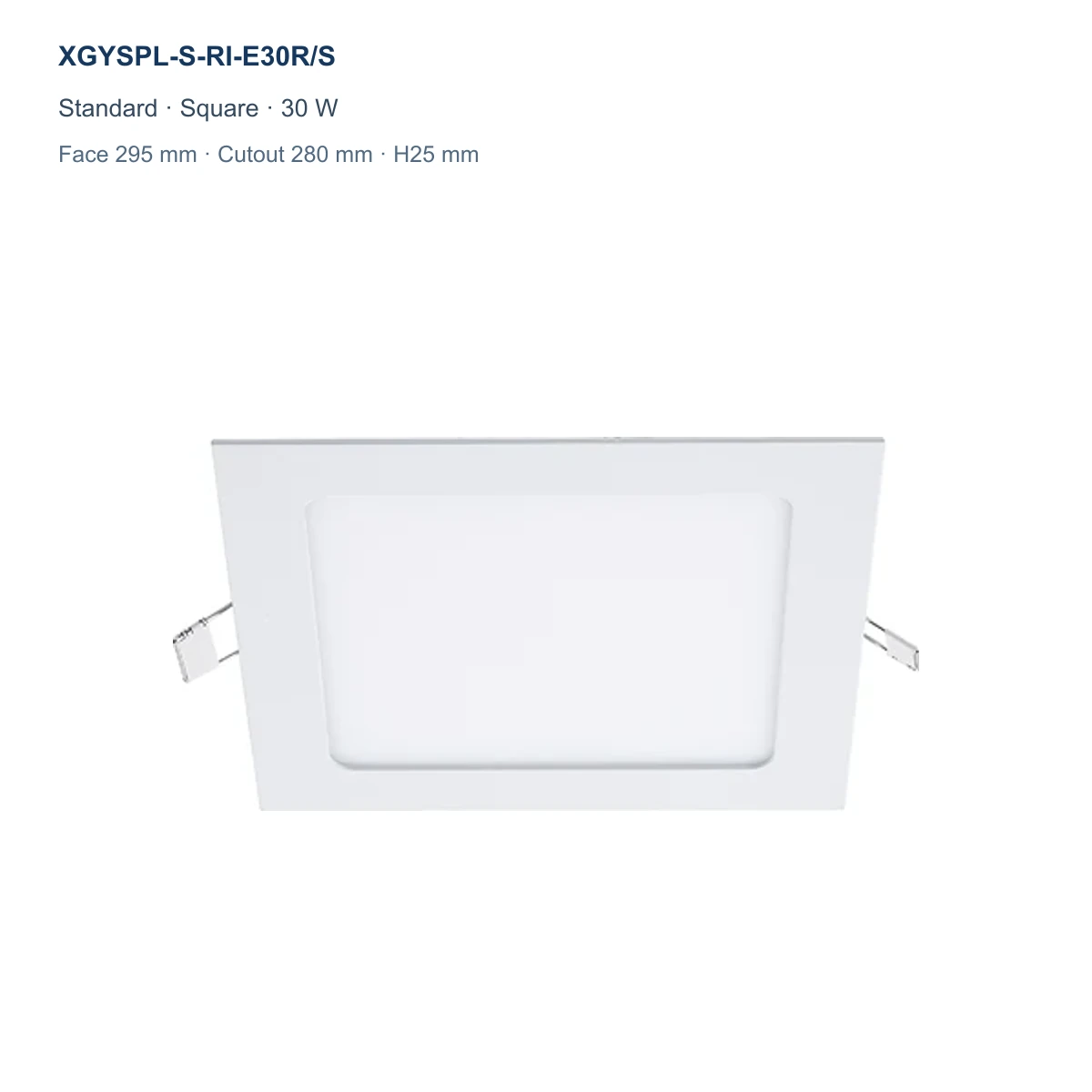

XGYSPL-S-RI-E30R/S standard square recessed LED small panel, 30 W, face 295 mm, cutout 280 mm

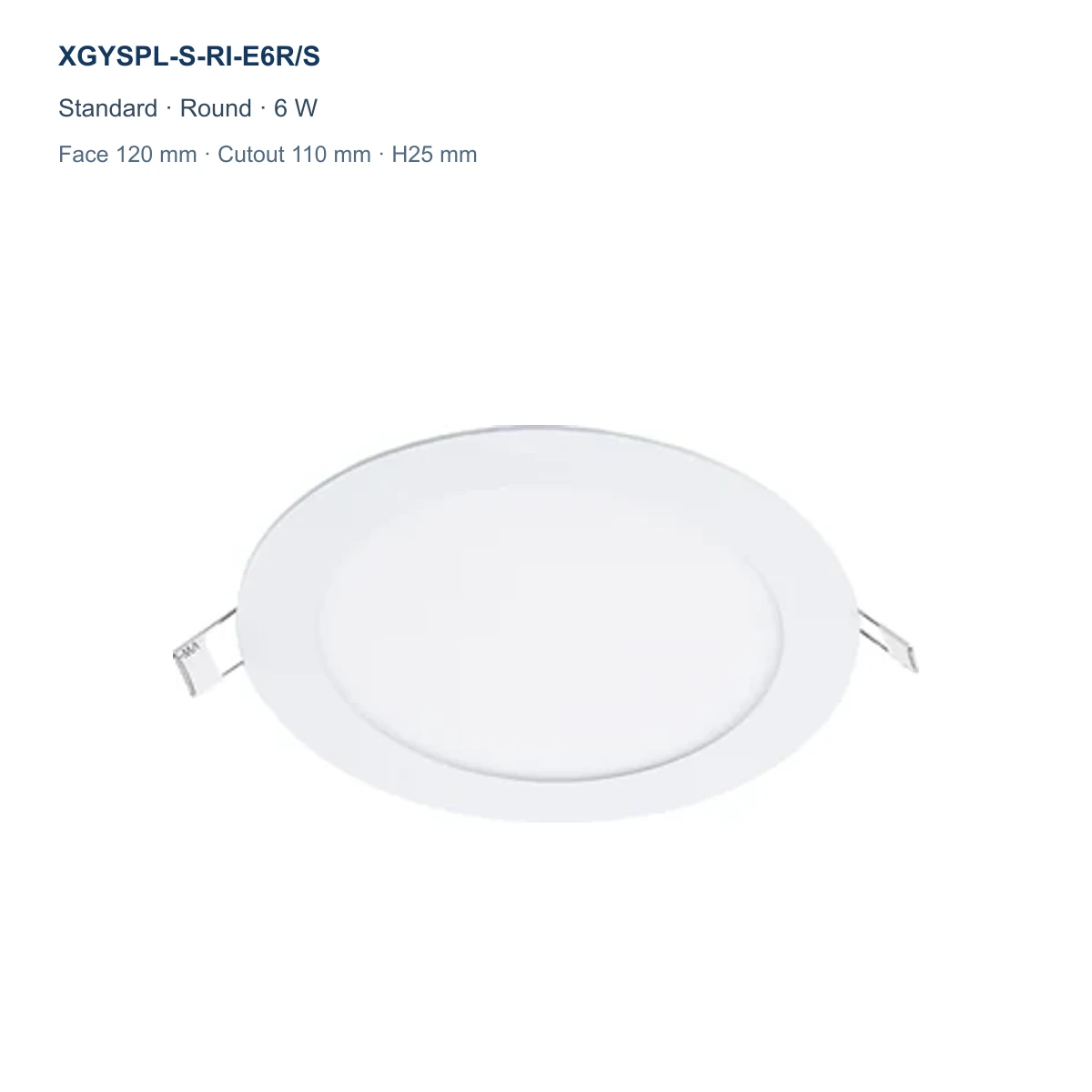

XGYSPL-S-RI-E6R/S standard round recessed LED small panel, 6 W, face 120 mm, cutout 110 mm

XGYSPL-S-RI-E6R/S standard square recessed LED small panel, 6 W, face 120 mm, cutout 110 mm

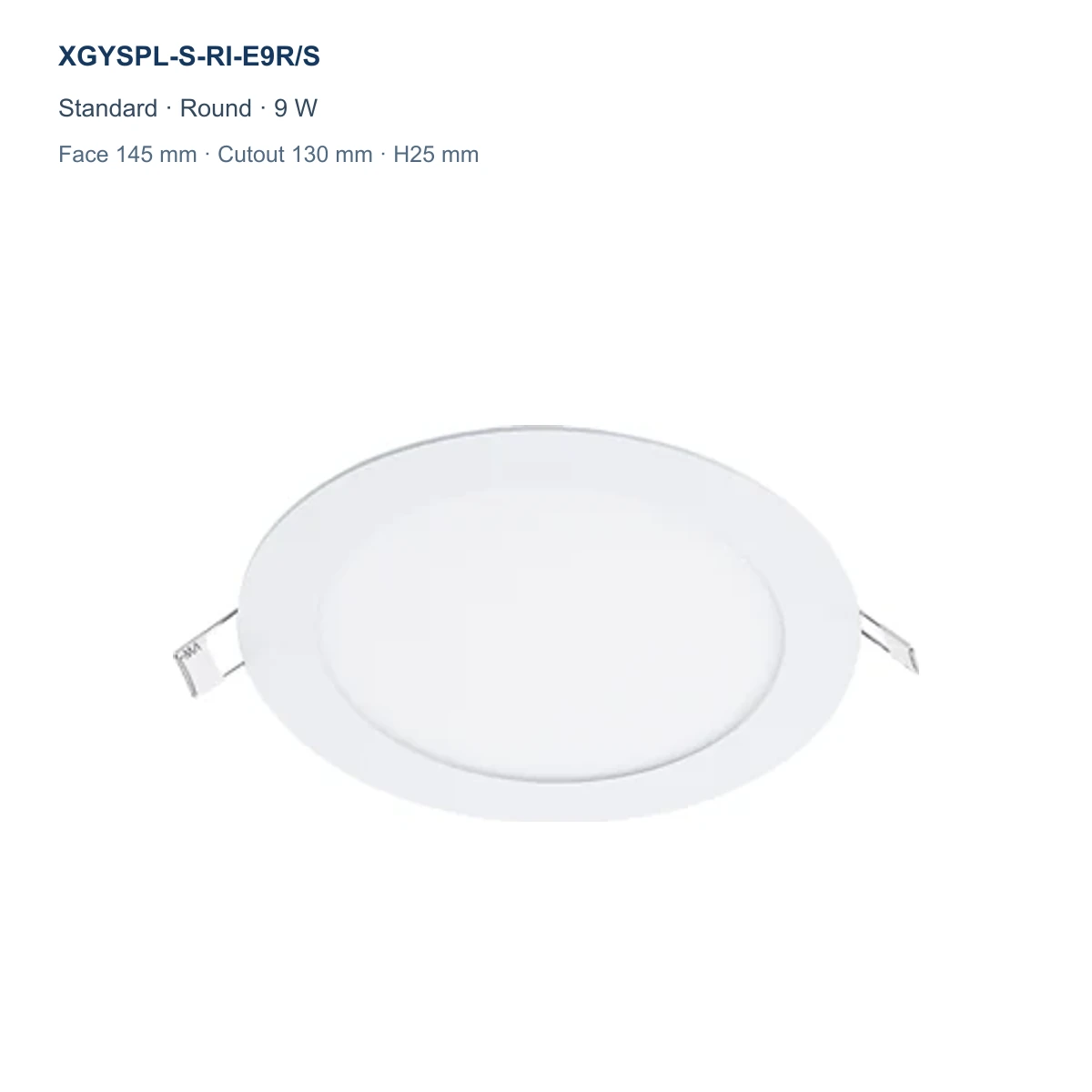

XGYSPL-S-RI-E9R/S standard round recessed LED small panel, 9 W, face 145 mm, cutout 130 mm

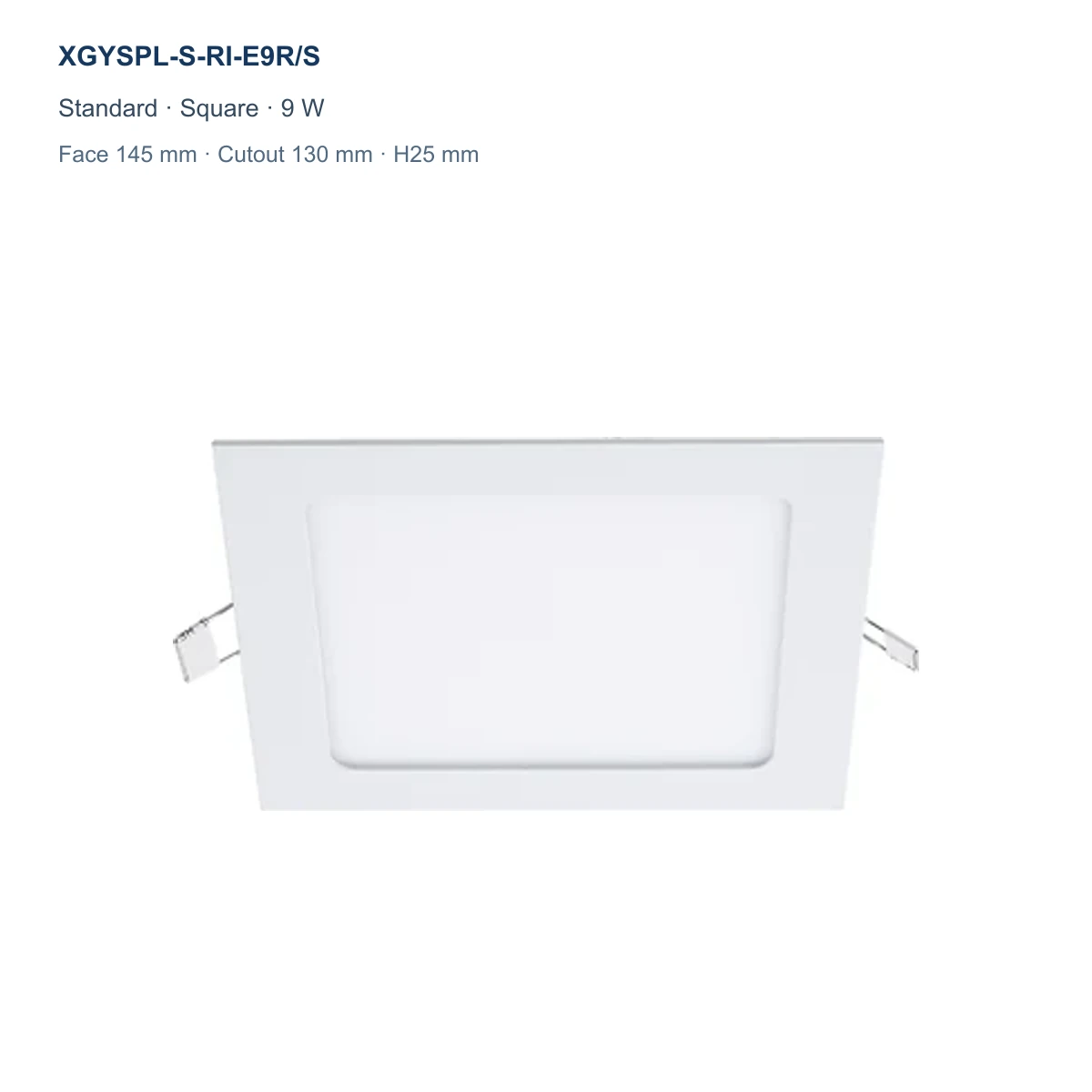

XGYSPL-S-RI-E9R/S standard square recessed LED small panel, 9 W, face 145 mm, cutout 130 mm

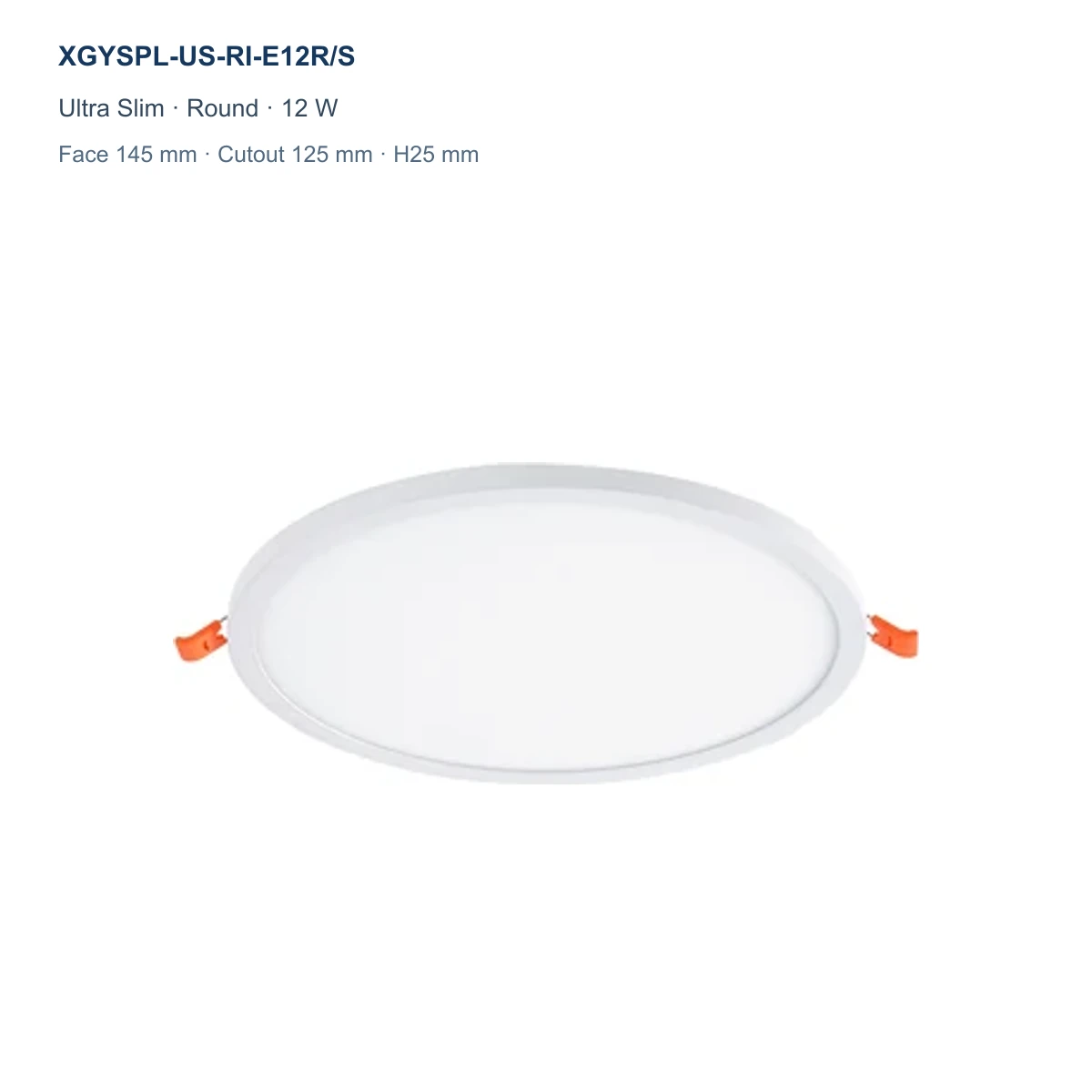

XGYSPL-US-RI-E12R/S ultra slim round recessed LED small panel, 12 W, face 145 mm, cutout 125 mm

XGYSPL-US-RI-E12R/S ultra slim square recessed LED small panel, 12 W, face 145 mm, cutout 125 mm

XGYSPL-US-RI-E18R/S ultra slim round recessed LED small panel, 18 W, face 175 mm, cutout 155 mm

XGYSPL-US-RI-E18R/S ultra slim square recessed LED small panel, 18 W, face 175 mm, cutout 155 mm

XGYSPL-US-RI-E24R/S ultra slim round recessed LED small panel, 24 W, face 225 mm, cutout 205 mm

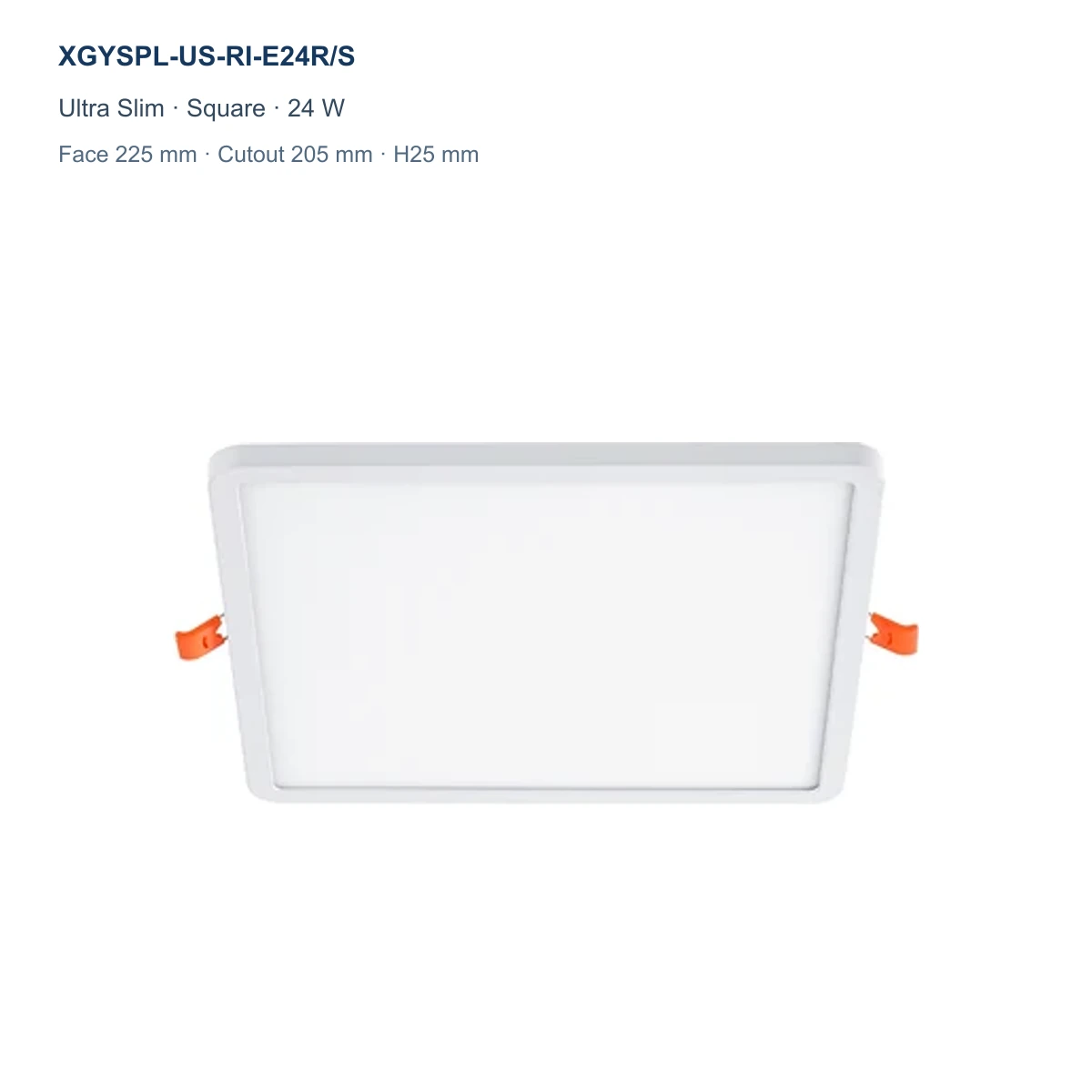

XGYSPL-US-RI-E24R/S ultra slim square recessed LED small panel, 24 W, face 225 mm, cutout 205 mm

XGYSPL-US-RI-E30R/S ultra slim round recessed LED small panel, 30 W, face 300 mm, cutout 280 mm

XGYSPL-US-RI-E30R/S ultra slim square recessed LED small panel, 30 W, face 300 mm, cutout 280 mm

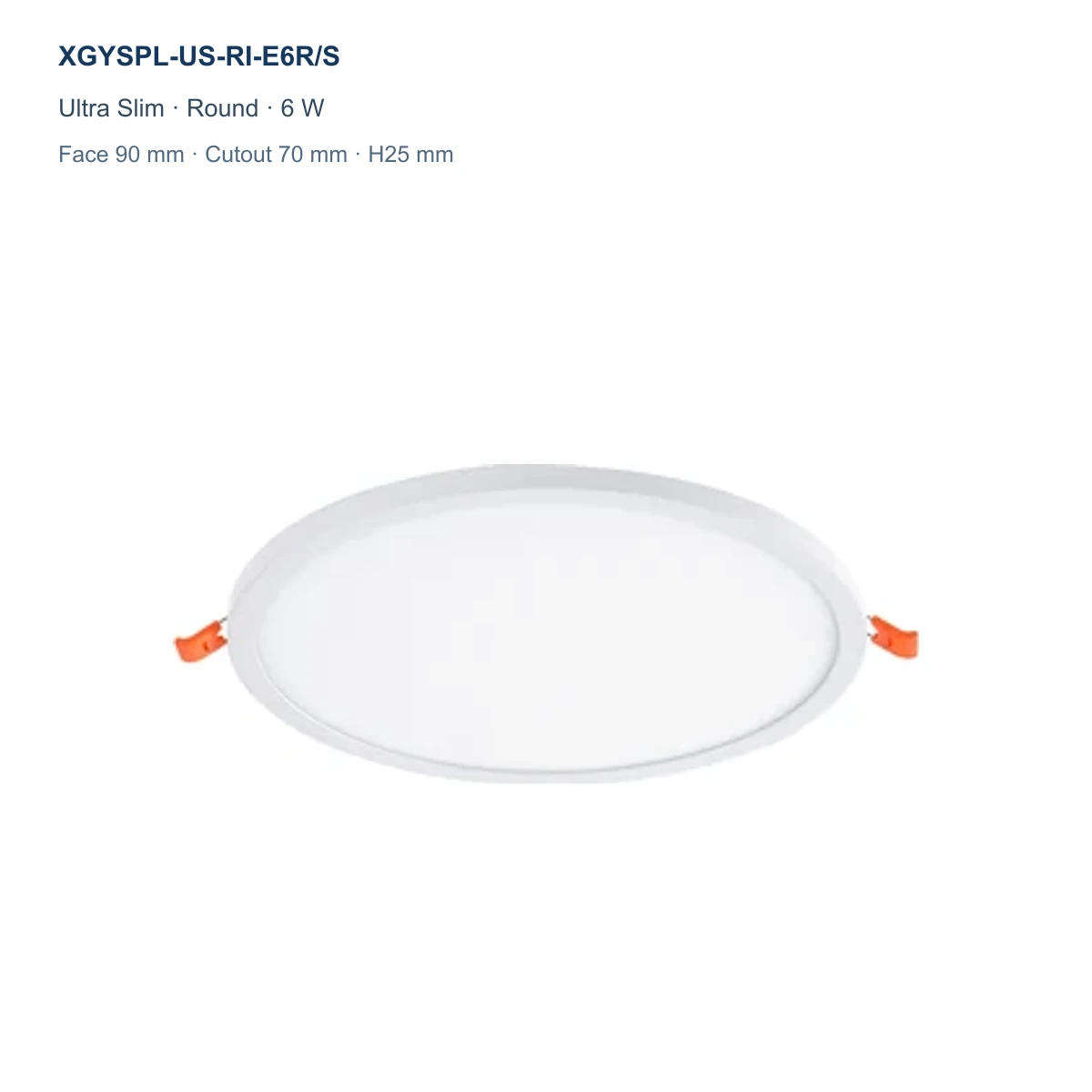

XGYSPL-US-RI-E6R/S ultra slim round recessed LED small panel, 6 W, face 90 mm, cutout 70 mm

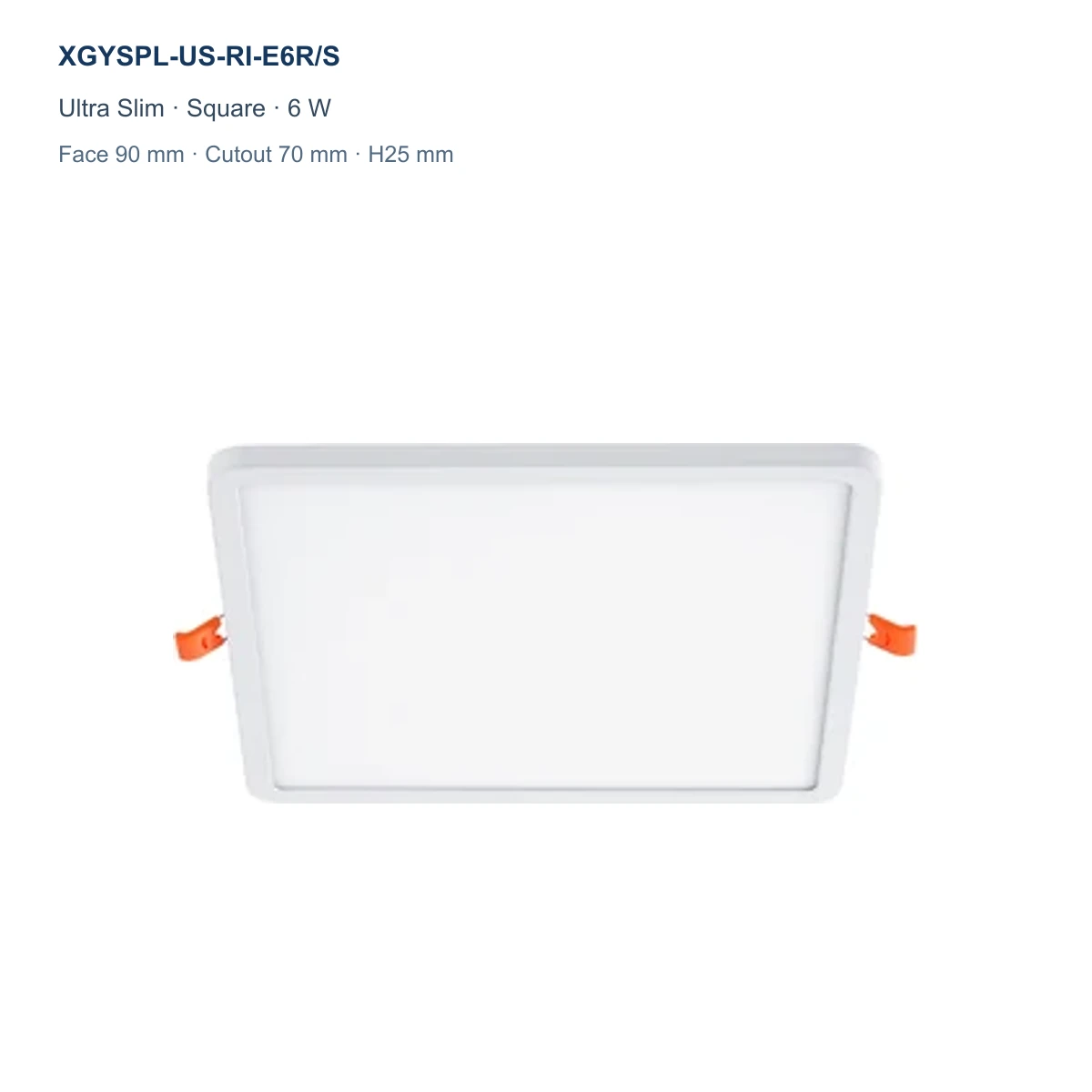

XGYSPL-US-RI-E6R/S ultra slim square recessed LED small panel, 6 W, face 90 mm, cutout 70 mm

XGYSPL-US-RI-E9R/S ultra slim round recessed LED small panel, 9 W, face 120 mm, cutout 100 mm

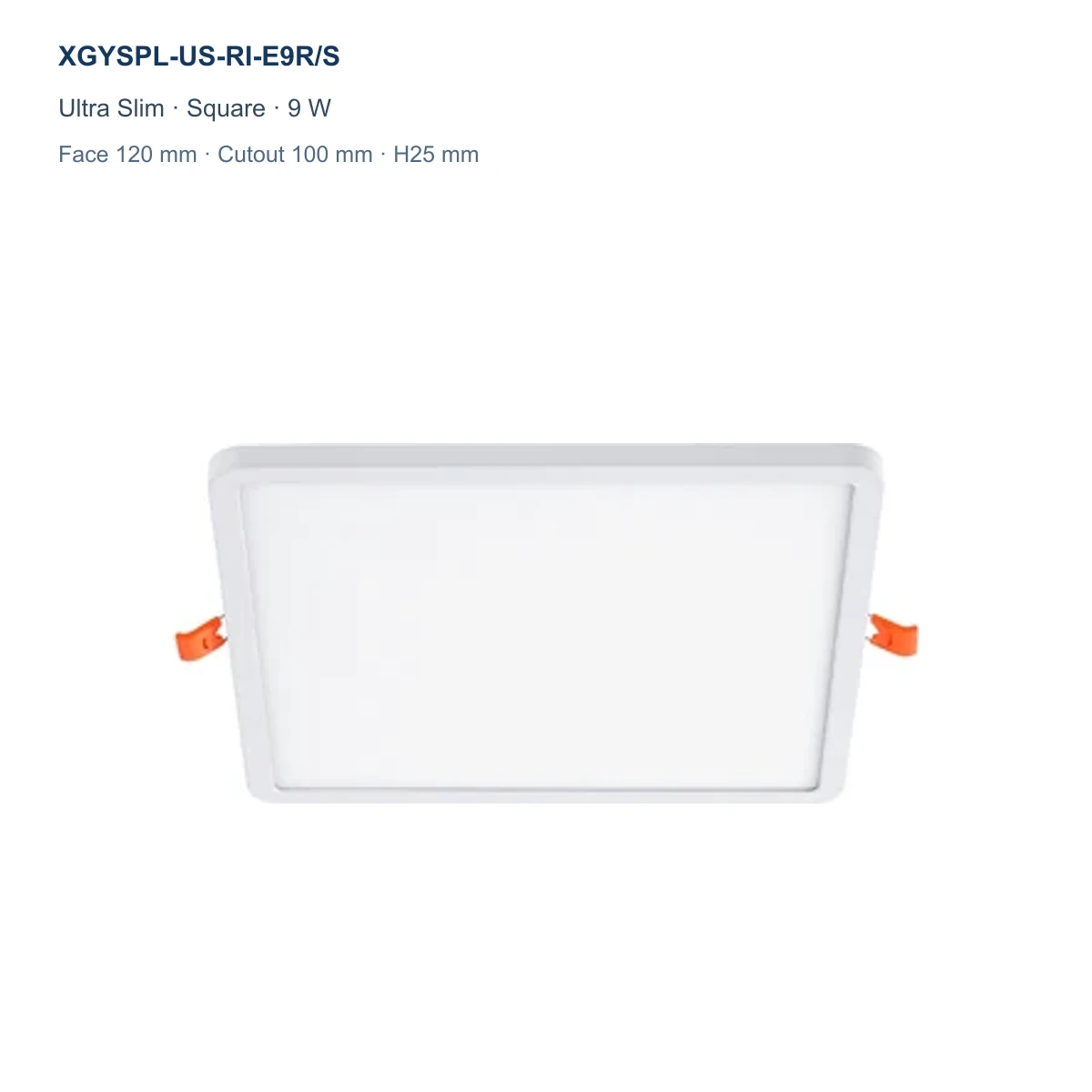

XGYSPL-US-RI-E9R/S ultra slim square recessed LED small panel, 9 W, face 120 mm, cutout 100 mm

Technische Daten

Modellspezifikationen

Modell-Nr.	Serie / Oberflächenfinish	Frontgr??e	Ausschnitt	Höhe	Leistung	Wirksamkeit	CCT
XGYSPL-S-RI-E3R/S	Standard / Wei? oder Silber	85 mm	75 mm	25 mm	3 W	65 lm/W	3000–6500 K
XGYSPL-S-RI-E6R/S	Standard / Wei? oder Silber	120 mm	110 mm	25 mm	6 W	70 lm/W	3000–6500 K
XGYSPL-S-RI-E9R/S	Standard / Wei? oder Silber	145 mm	130 mm	25 mm	9 W	70 lm/W	3000–6500 K
XGYSPL-S-RI-E12R/S	Standard / Wei? oder Silber	170 mm	155 mm	25 mm	12 W	75 lm/W	3000–6500 K
XGYSPL-S-RI-E15R/S	Standard / Wei? oder Silber	220 mm	205 mm	25 mm	15 W	75 lm/W	3000–6500 K
XGYSPL-S-RI-E18R/S	Standard / Wei? oder Silber	225 mm	205 mm	25 mm	18 W	75 lm/W	3000–6500 K
XGYSPL-S-RI-E24R/S	Standard / Wei? oder Silber	295 mm	280 mm	25 mm	24 W	75 lm/W	3000–6500 K
XGYSPL-S-RI-E30R/S	Standard / Wei? oder Silber	295 mm	280 mm	25 mm	30 W	75 lm/W	3000–6500 K
XGYSPL-US-RI-E6R/S	Ultraflach / Wei?	90 mm	70 mm	25 mm	6 W	70 lm/W	3000–6500 K
XGYSPL-US-RI-E9R/S	Ultraflach / Wei?	120 mm	100 mm	25 mm	9 W	70 lm/W	3000–6500 K
XGYSPL-US-RI-E12R/S	Ultraflach / Wei?	145 mm	125 mm	25 mm	12 W	75 lm/W	3000–6500 K
XGYSPL-US-RI-E18R/S	Ultraflach / Wei?	175 mm	155 mm	25 mm	18 W	75 lm/W	3000–6500 K
XGYSPL-US-RI-E24R/S	Ultraflach / Wei?	225 mm	205 mm	25 mm	24 W	75 lm/W	3000–6500 K
XGYSPL-US-RI-E30R/S	Ultraflach / Wei?	300 mm	280 mm	25 mm	30 W	75 lm/W	3000–6500 K

Produktbeschreibung

Produktdetails

Produktkonstruktion

Jedes Panel kombiniert seinen fertigen Rahmen, die lichtemittierende Baugruppe und das Einbau-Deckenformat in einem kompakten Gehäuse. Runde und quadratische Produkte werden als separate physische Formen gefertigt.

Hinweise zur Auswahl und Installation

Select the round or square model first, then verify its model-specific face size and ceiling opening against the project drawings. Confirm the complete electrical specification, ceiling void, driver placement and access requirements before installation. Compare related products in our compact LED panel range.

Empfohlene Anwendung

Anwendungen

Office Corridors: Use a selected recessed model in compatible indoor suspended-ceiling layouts.
Ladenbau: Match the round or square form and opening requirement to an indoor retail ceiling.
Gemeinschaftsbereiche der Wohnungen: Install the confirmed recessed configuration in compatible indoor circulation spaces.
Hospitality Passages: Select the required shape and model for compatible indoor corridor ceilings.

Behalten
in Kontakt bleiben

Teilen Sie uns Ihre Markt- und Produktanforderungen mit

Teilen Sie uns Ihre Markt- und Produktinteressen, Anwendungsbereiche oder die voraussichtliche Menge mit. Unser Team unterstützt Sie dabei, den Weg von der Produktauswahl bis zum Angebot und zur Musterbesprechung schneller zu beschreiten.

Häufig gestellte Fragen?

Hier finden Sie klare Antworten auf häufig gestellte Fragen zu Produktspezifikationen, Modellauswahl, Anwendungsbereichen und Angebotsanforderungen. Bei projektspezifischen Anforderungen teilen Sie uns bitte Ihren Zielmarkt, die gewünschte Menge und die wichtigsten Spezifikationen mit.

Ist diese Produktfamilie für Einbau- oder Aufputzmontage vorgesehen?

Diese Produktfamilie ist für die Einbaumontage ausgelegt. Aufputz-Kleinpanels gehören zu einer anderen Produktauswahl.

Sind die runden und quadratischen Ausführungen dasselbe Modell?

Nein. Die runden und quadratischen Formen haben separate Produktcodes und physische Abmessungen. Wählen Sie die erforderliche Form, bevor Sie die Abmessungen prüfen.

Wie sollte ich die Deckenöffnung auswählen?

Verwenden Sie die für das genaue bestellte Modell angegebene Öffnung und vergleichen Sie sie mit den Projektzeichnungen. Wenden Sie nicht eine gemeinsame Öffnung auf die ganze Familie an.

Kann ich das Produkt im Außenbereich verwenden?

Nein. Die IP20-Konfiguration ist für trockene Innenbereiche vorgesehen. Wählen Sie ein anderes geprüftes Produkt, wenn Feuchtigkeit oder Außenexposition zu erwarten ist.

Was muss vor der Installation bestätigt werden?

Bestätigen Sie vor der Installation exaktes Modell, Form, Frontgröße, Deckenöffnung, elektrische Konfiguration, Deckenhohlraum, Treiberposition und Wartungszugang.

Kann New Lights eine projektspezifische Konfiguration vorbereiten?

Ja. Wir können eine OEM/ODM-Konfiguration entsprechend der erforderlichen Form, Oberfläche und Projektspezifikation vorbereiten; das endgültige Modell und die elektrischen Details werden vor der Produktion bestätigt.
