Einbau-LED-Panelleuchten mit verstellbarem Ausschnitt

Einbau-LED-Panelleuchten mit verstellbarem Ausschnitt verwenden verschiebbare Federclips zur Anpassung an gemessene Deckenöffnungen bei vier Modellen von 6 W bis 20 W. Wählen Sie eine runde oder quadratische Front und ordnen Sie das Modell dem erforderlichen Ausschnittbereich zu.
  • Sliding Clip Adjustment: Two movable spring clips adapt each model to its stated opening interval.
  • Round or Square Faces: Each listed R/S reference supports either front geometry for different ceiling layouts.
  • Slim Recessed Body: All four configurations share a stated 20 mm body height.
  • Four Reference Groups: Separate references cover the available opening and output combinations.
Nennleistung6 W, 8 W, 15 W oder 20 W
Verstellbarer Ausschnitt50–210 mm über die verfügbaren Intervalle
Lumen-Wirkungsgrad70 or 75 lm/W
CCT3000–6500 K
Angebot anfordern
XGYSPL-AC-RI-E6R/S round adjustable-cutout recessed LED panel, 6 W, Dia. 100 mm, cutout 50–85 mm
Round adjustable-clip recessed LED panel installed in an office corridor ceiling

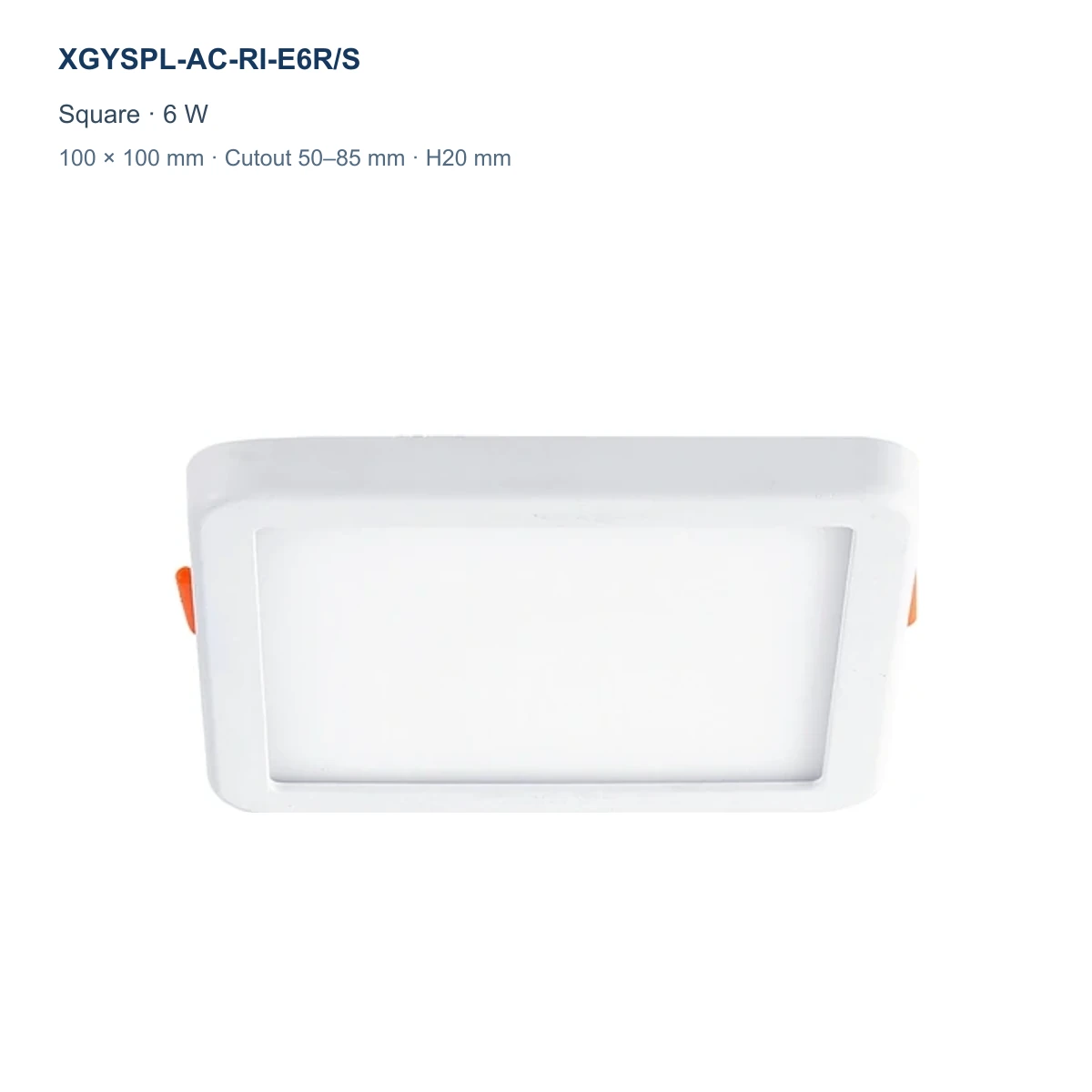

XGYSPL-AC-RI-E6R/S square adjustable-cutout recessed LED panel, 6 W, 100 × 100 mm, cutout 50–85 mm

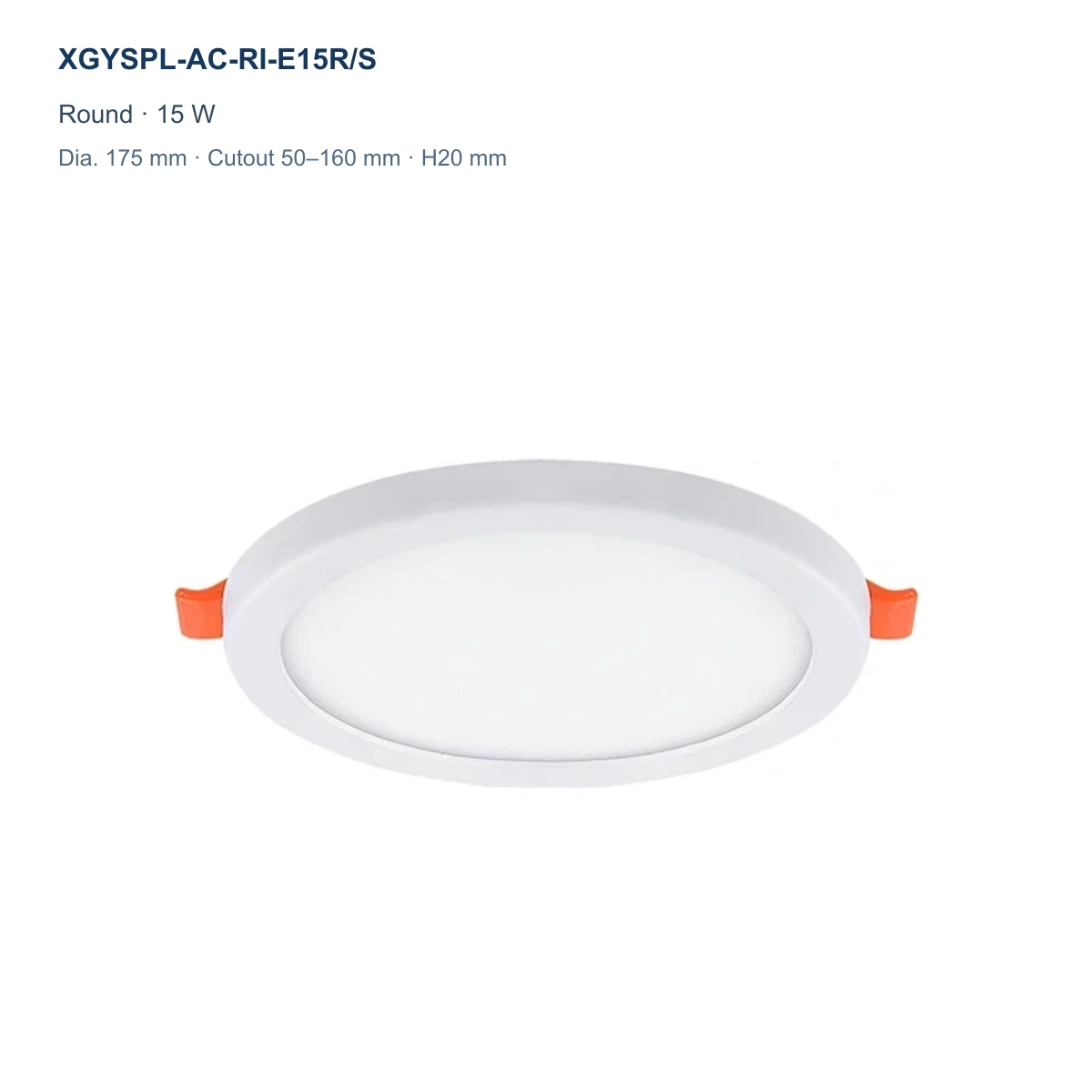

XGYSPL-AC-RI-E15R/S round adjustable-cutout recessed LED panel, 15 W, Dia. 175 mm, cutout 50–160 mm

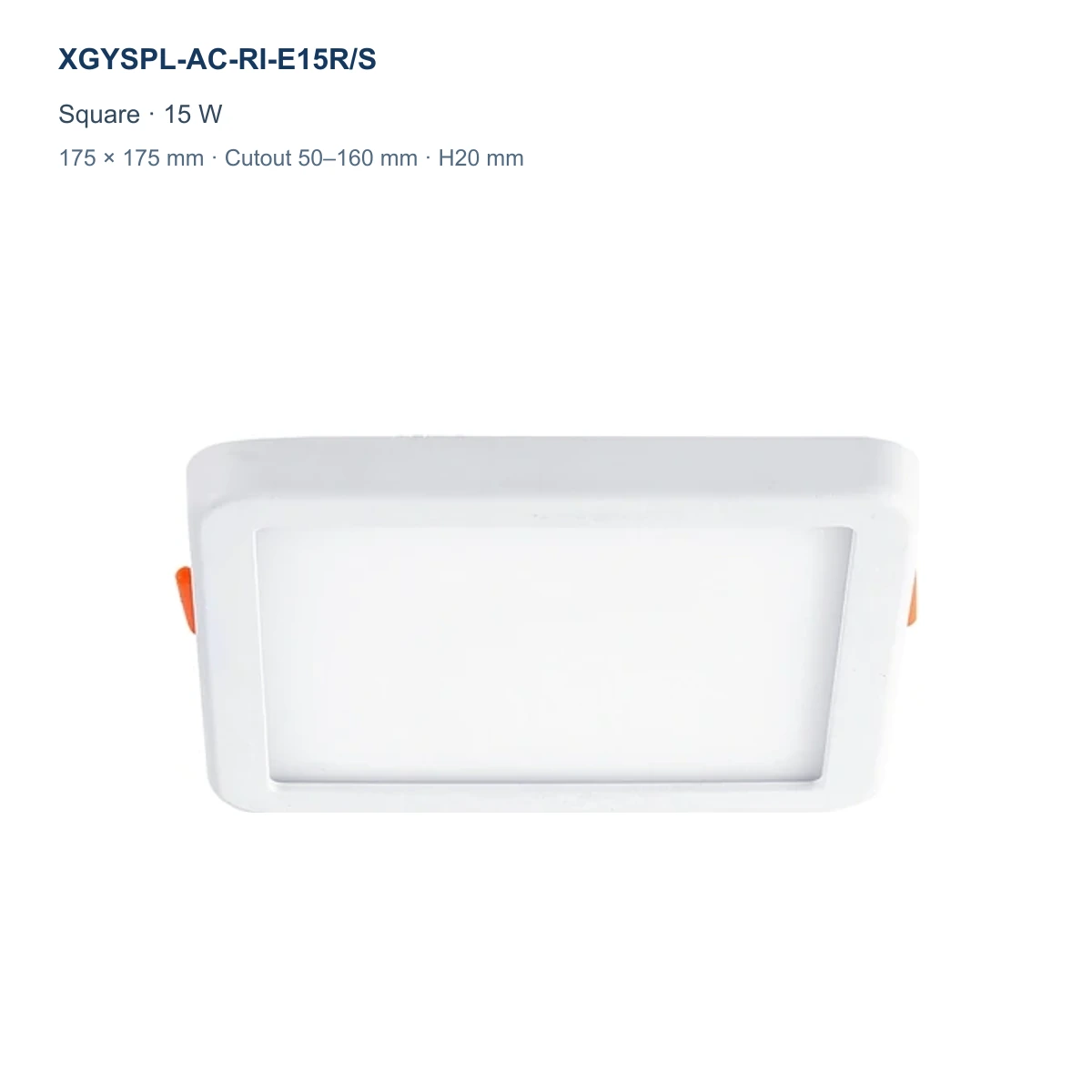

XGYSPL-AC-RI-E15R/S square adjustable-cutout recessed LED panel, 15 W, 175 × 175 mm, cutout 50–160 mm

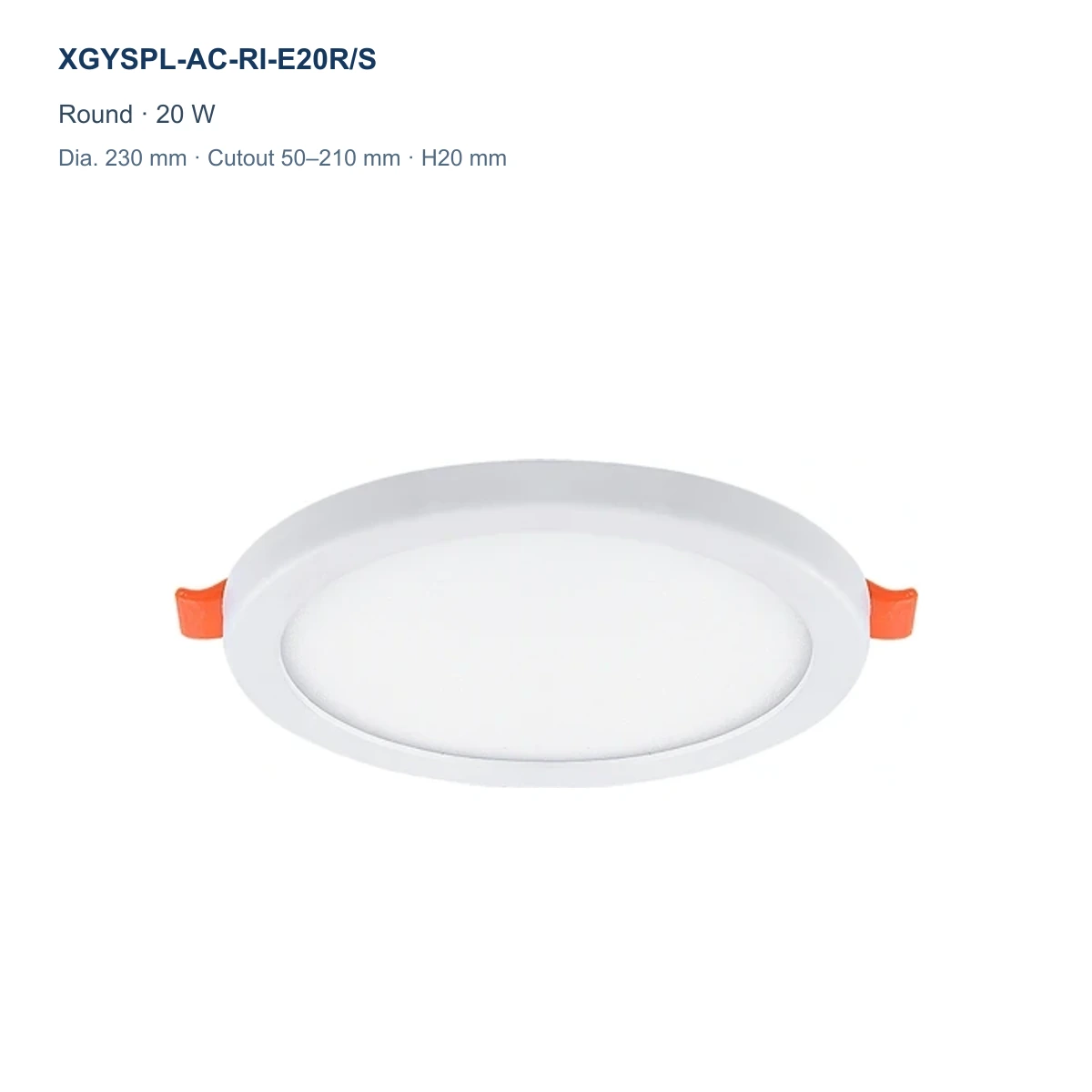

XGYSPL-AC-RI-E20R/S round adjustable-cutout recessed LED panel, 20 W, Dia. 230 mm, cutout 50–210 mm
XGYSPL-AC-RI-E20R/S square adjustable-cutout recessed LED panel, 20 W, 230 × 230 mm, cutout 50–210 mm

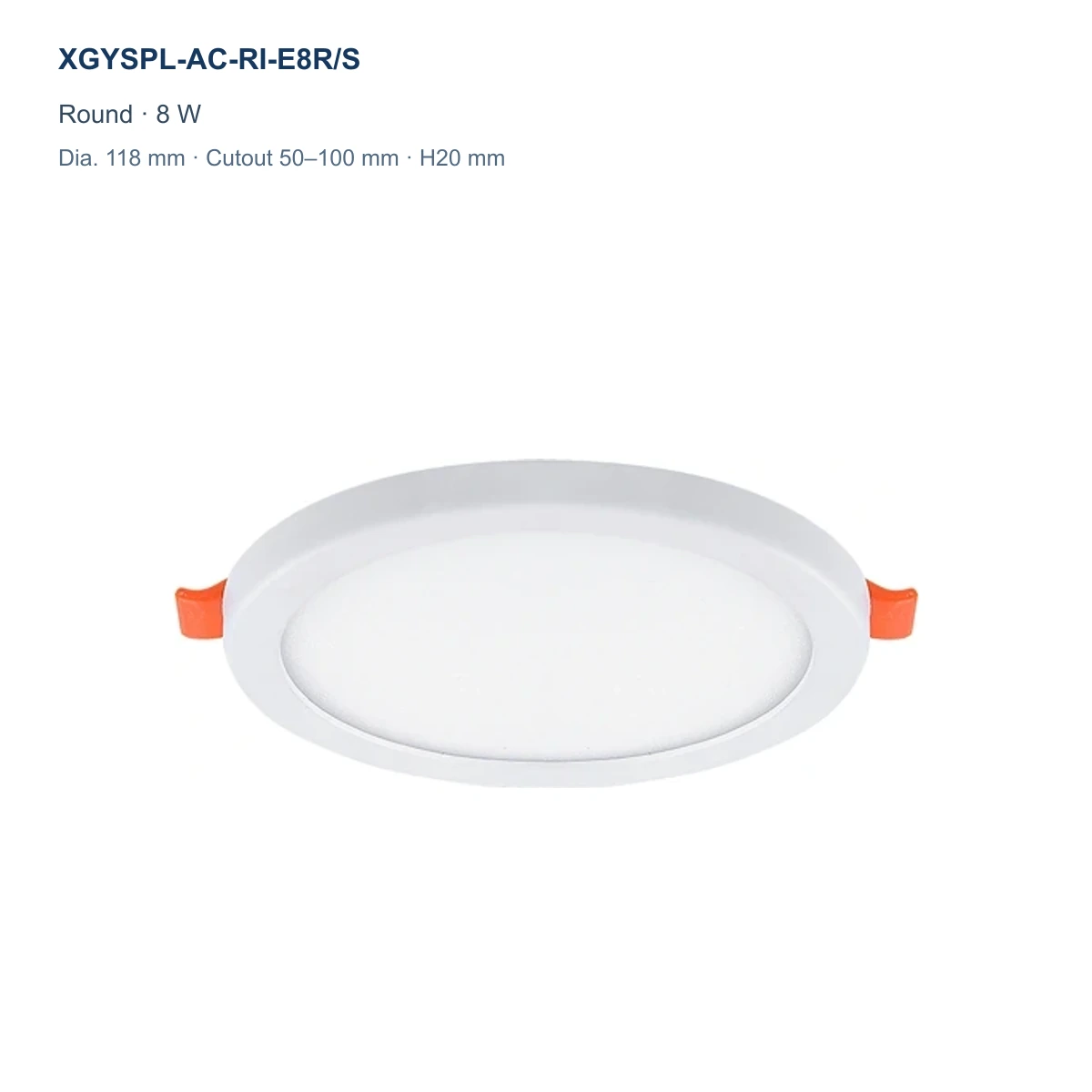

XGYSPL-AC-RI-E8R/S round adjustable-cutout recessed LED panel, 8 W, Dia. 118 mm, cutout 50–100 mm
XGYSPL-AC-RI-E8R/S square adjustable-cutout recessed LED panel, 8 W, 118 × 118 mm, cutout 50–100 mm

Technische Daten

Modellspezifikationen

ModellRunder Durchmesser / quadratische Gr??e (mm)Bereich für verstellbaren Ausschnitt (mm)Gehäusehöhe (mm)Nennleistung (W)Lichtausbeute (lm/W)CCT
XGYSPL-AC-RI-E6R/SDia. 100 / 100 x 10050-85206703000K-6500K
XGYSPL-AC-RI-E8R/SDia. 118 / 118 x 11850-100208753000K-6500K
XGYSPL-AC-RI-E15R/SDia. 175 / 175 x 17550-1602015753000K-6500K
XGYSPL-AC-RI-E20R/SDia. 230 / 230 x 23050-2102020753000K-6500K

Produktbeschreibung

Produktdetails

Produktkonstruktion

Die Einbaubaugruppe positioniert die vordere Lichtfläche unterhalb der fertigen Deckenebene, während Montagehardware und elektrischer Anschluss oberhalb der Öffnung bleiben.

Hinweise zur Auswahl und Installation

Measure the finished opening and match it to the ordered configuration. Confirm the complete face size, ceiling thickness, above-ceiling clearance, supply input, cable routing, driver supply and any requested dimming configuration before installation. Compare related formats in our compact LED panel light range.

Empfohlene Anwendung

Anwendungen

  • Office Corridors: Install flush recessed panels along indoor circulation routes and shared work areas.
  • Retail Ceilings: Select round or square faces to suit shop-floor ceiling layouts.
  • Gemeinschaftsbereiche der Wohnungen: Match existing openings in lobbies, lift approaches and internal corridors.
  • Hospitality Lobbies: Use slim diffused panels across reception, lobby and passage ceilings.
Behalten
in Kontakt bleiben
  • Nr. 5, Fenghuang Road, Industriegebiet Qianjiang, Stadt Dingqiao, Haining, Zhejiang 314413, China
  • +86-18358315743
  • R.KOO@NEW-LIGHTS.COM

Teilen Sie uns Ihre Markt- und Produktanforderungen mit

Teilen Sie uns Ihre Markt- und Produktinteressen, Anwendungsbereiche oder die voraussichtliche Menge mit. Unser Team unterstützt Sie dabei, den Weg von der Produktauswahl bis zum Angebot und zur Musterbesprechung schneller zu beschreiten.

Mit dem Absenden dieses Formulars bitten Sie die New Lights Lighting Technology Co., Ltd., die von Ihnen angegebenen Informationen zur Beantwortung Ihrer Anfrage und zur Abwicklung der damit verbundenen geschäftlichen Kommunikation zu verwenden. Weitere Informationen finden Sie in unserer Datenschutzerklärung. Für optionale Marketing-E-Mails ist die unten stehende separate Auswahl erforderlich.

Facebook YouTube LinkedIn Instagram

Häufig gestellte Fragen?

Hier finden Sie klare Antworten auf häufig gestellte Fragen zu Produktspezifikationen, Modellauswahl, Anwendungsbereichen und Angebotsanforderungen. Bei projektspezifischen Anforderungen teilen Sie uns bitte Ihren Zielmarkt, die gewünschte Menge und die wichtigsten Spezifikationen mit.

Wie wähle ich das richtige Modell mit verstellbarem Ausschnitt?

Messen Sie die fertige Deckenöffnung und wählen Sie dann das Modell, dessen angegebener Ausschnittbereich dieses Maß umfasst. Berücksichtigen Sie außerdem erforderliche Frontform, Leistung und Gesamtgröße.

Welche Ausschnittbereiche sind verfügbar?

Die vier modellspezifischen Intervalle sind 50–85 mm, 50–100 mm, 50–160 mm und 50–210 mm. Ordnen Sie die gemessene Öffnung der exakt bestellten Referenz zu.

Sind runde und quadratische Abdeckungen verfügbar?

Ja. Jede aufgeführte Referenz unterstützt eine runde oder quadratische weiße Abdeckung; geben Sie die erforderliche Geometrie mit dem vollständigen Modell an.

Ist der Treiber im Lieferumfang des Panels enthalten?

Bestätigen Sie vor der Installation den erforderlichen Treiber, Versorgungseingang und jede Dimmkonfiguration in der freigegebenen Bestellspezifikation.

Definiert die Gehäusehöhe von 20 mm die Deckenstärke?

Nein. Es beschreibt die Höhe des Panelgehäuses. Prüfen Sie vor der Montage den vollständigen Raum über der Decke, Deckendicke und Eingriff der Federclips.

Was sollte vor der Installation bestätigt werden?

Bestätigen Sie vor dem Ausschneiden oder Anschließen der Decke vollständiges Modell, gemessene Öffnung, Frontform, Deckenfreiraum, Versorgungseingang, Kabelführung und gewünschte Steuerungskonfiguration.
