Kleine hinterleuchtete Einbau-LED-Panelleuchten

Einbau-Backlit-LED-Kleinpanelleuchten sind Deckenleuchten mit runden oder quadratischen Fronten und Federclip-Halterung. Wählen Sie die exakte Konfiguration anhand des freigegebenen Deckenausschnitts, Einbaufreiraums sowie der Versorgungs- und Steuerungsanforderungen.
  • Backlit Recessed Format: The light-producing assembly sits behind the visible panel face within a recessed ceiling luminaire.
  • Round or Square Faces: Two visible geometries support coordinated ceiling layouts.
  • Spring-Clip Retention: Opposed clips secure the selected unit at its prepared ceiling position.
  • Opening Verification Boundary: Product dimensions do not substitute for an approved cutout drawing.
Nennleistung6 / 12 / 15 / 18 / 24 / 30 W
FrontoptionenRund oder quadratisch
MontageDeckeneinbau mit Federklammern
Farbtemperatur3000K-6500K
Abstrahlwinkel120 Grad
TreiberExterner IC-Treiber
Angebot anfordern
XGYSPL-BE-RI-E15R/S round recessed backlit LED small panel, 15 W, D190 × H22 mm

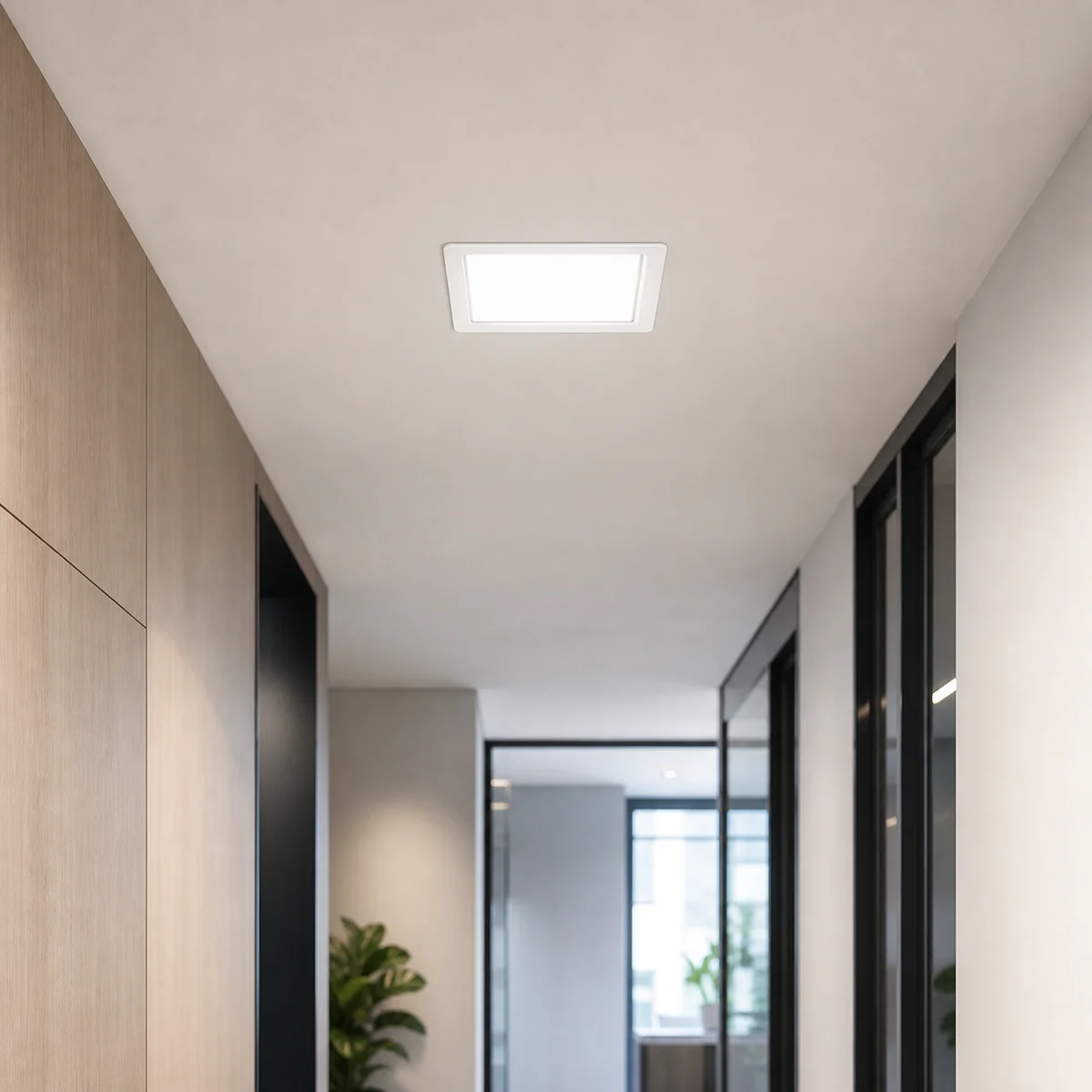

Square recessed backlit LED small panel installed flush in a dry office corridor ceiling
XGYSPL-BE-RI-E15R/S square recessed backlit LED small panel, 15 W, 178 × 178 × H22 mm
XGYSPL-BE-RI-E12R/S round recessed backlit LED small panel, 12 W, D175 × H22 mm
XGYSPL-BE-RI-E12R/S square recessed backlit LED small panel, 12 W, 155 × 155 × H22 mm
XGYSPL-BE-RI-E18R/S round recessed backlit LED small panel, 18 W, D225 × H22 mm
XGYSPL-BE-RI-E18R/S square recessed backlit LED small panel, 18 W, 205 × 205 × H22 mm
XGYSPL-BE-RI-E24R/S round recessed backlit LED small panel, 24 W, D300 × H22 mm

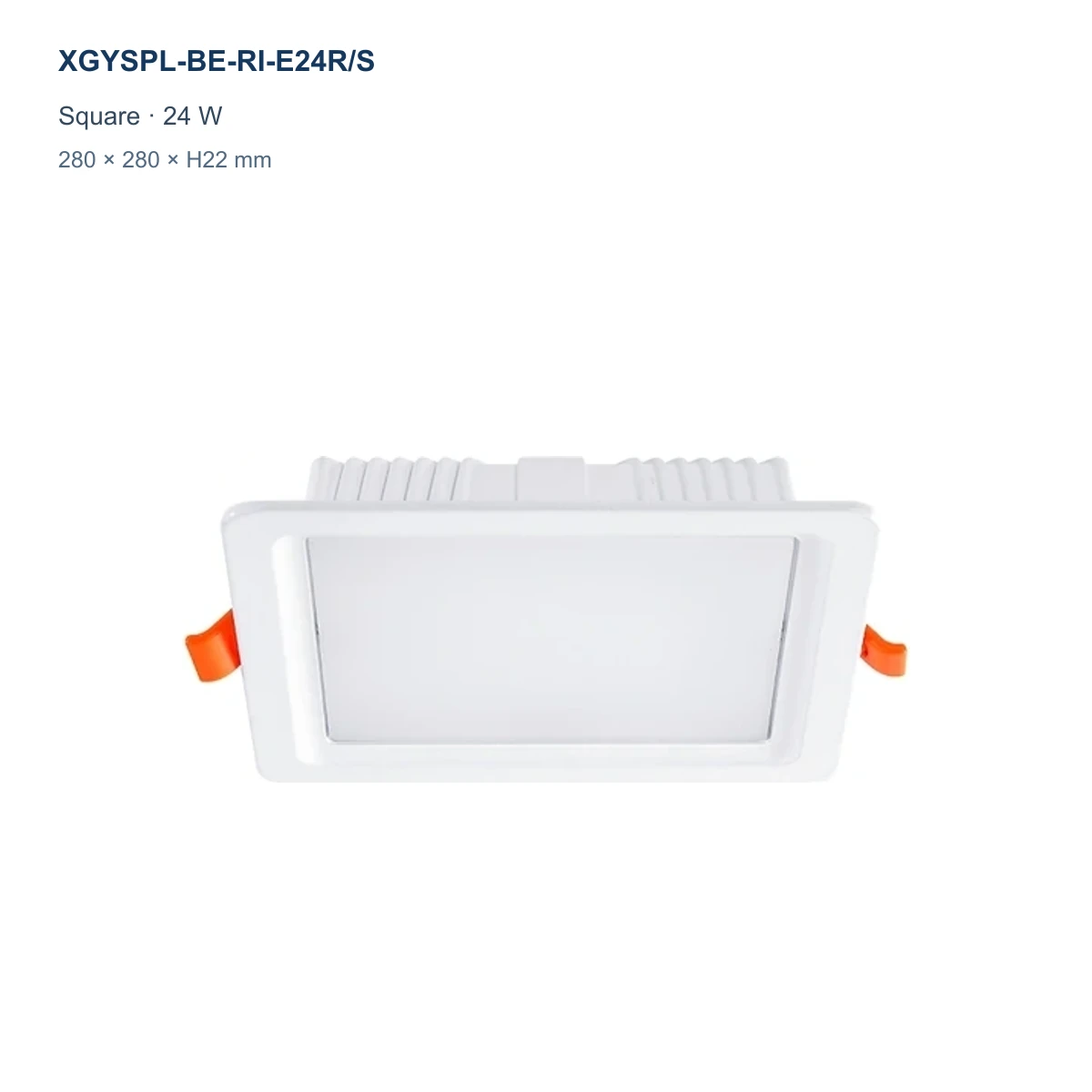

XGYSPL-BE-RI-E24R/S square recessed backlit LED small panel, 24 W, 280 × 280 × H22 mm

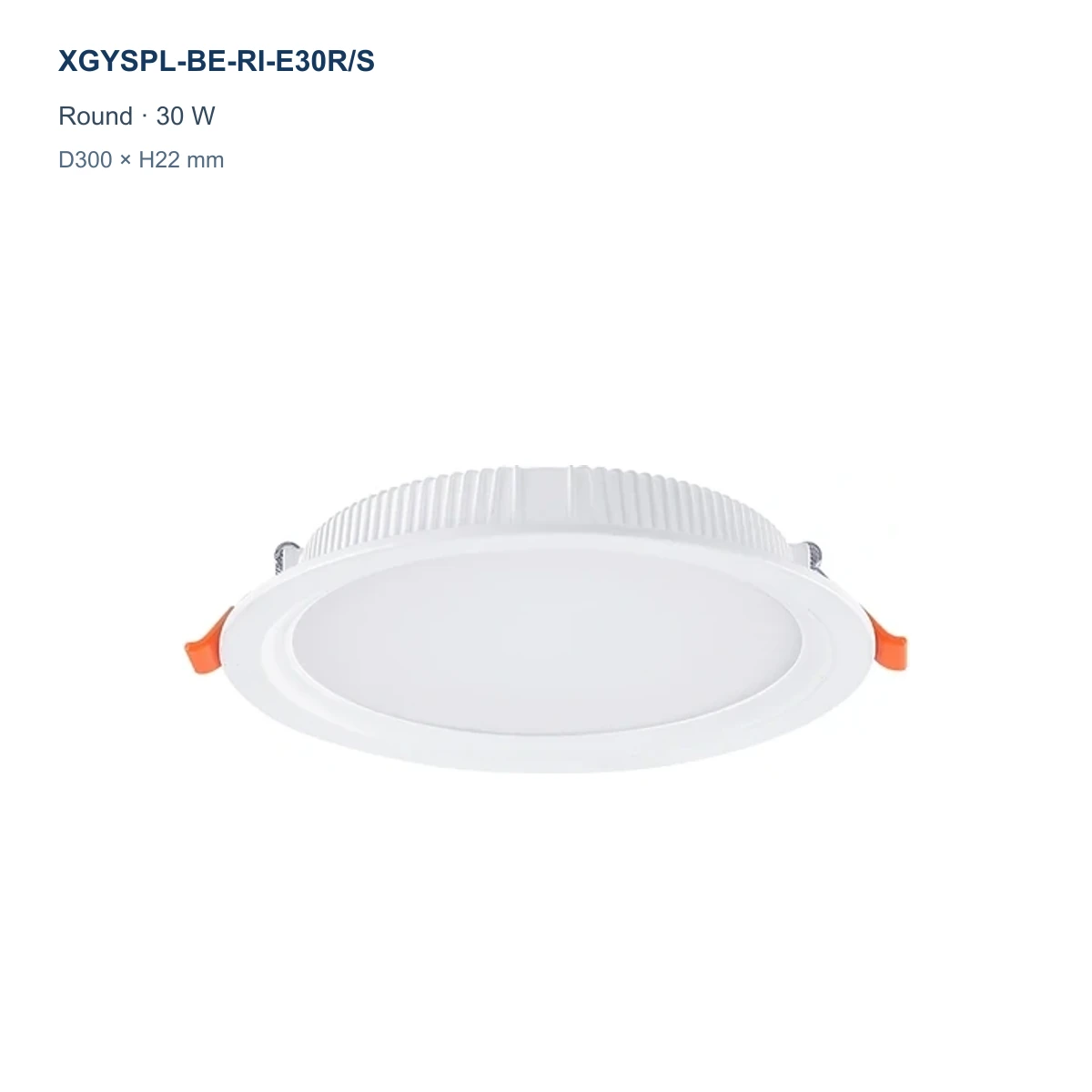

XGYSPL-BE-RI-E30R/S round recessed backlit LED small panel, 30 W, D300 × H22 mm
XGYSPL-BE-RI-E30R/S square recessed backlit LED small panel, 30 W, 280 × 280 × H22 mm

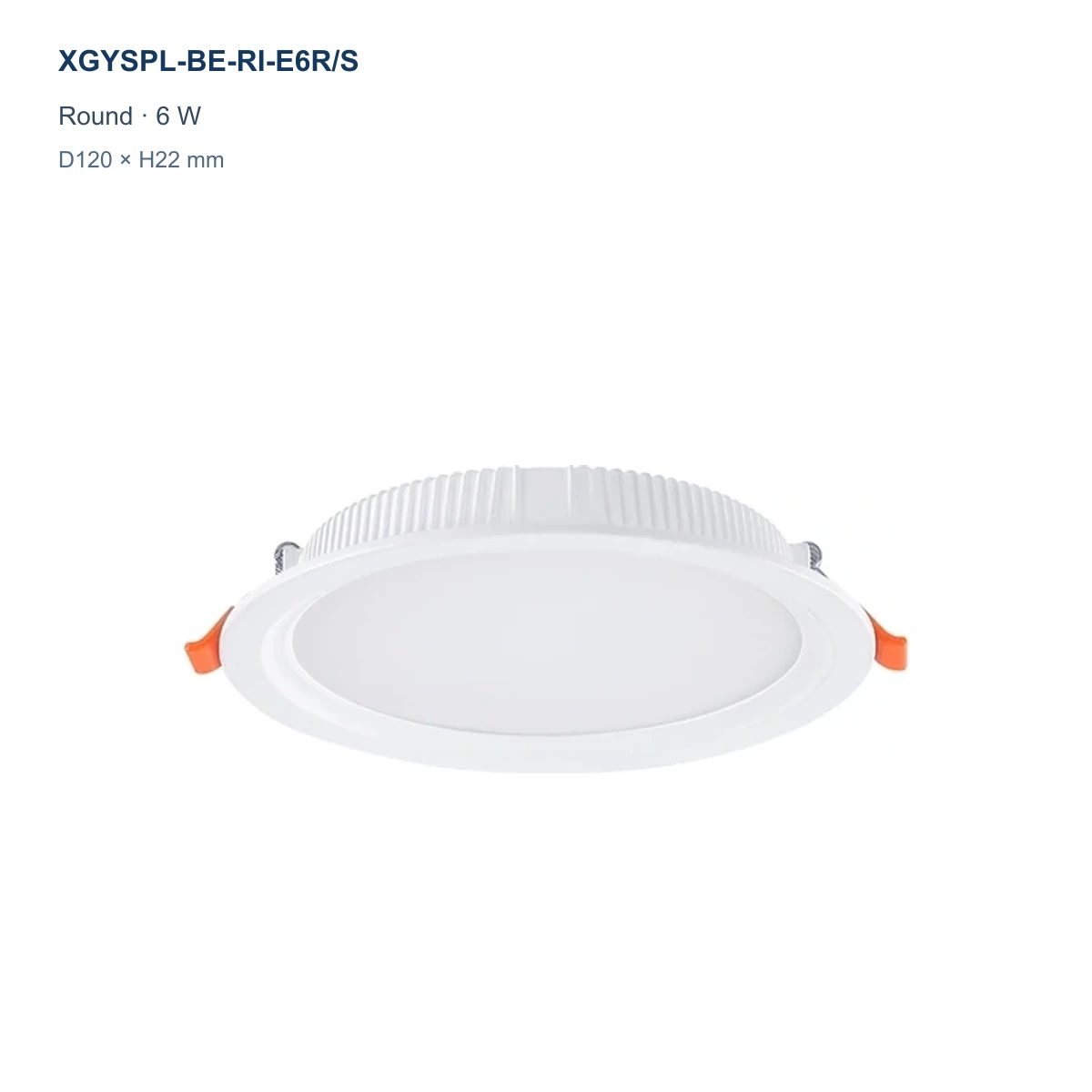

XGYSPL-BE-RI-E6R/S round recessed backlit LED small panel, 6 W, D120 × H22 mm

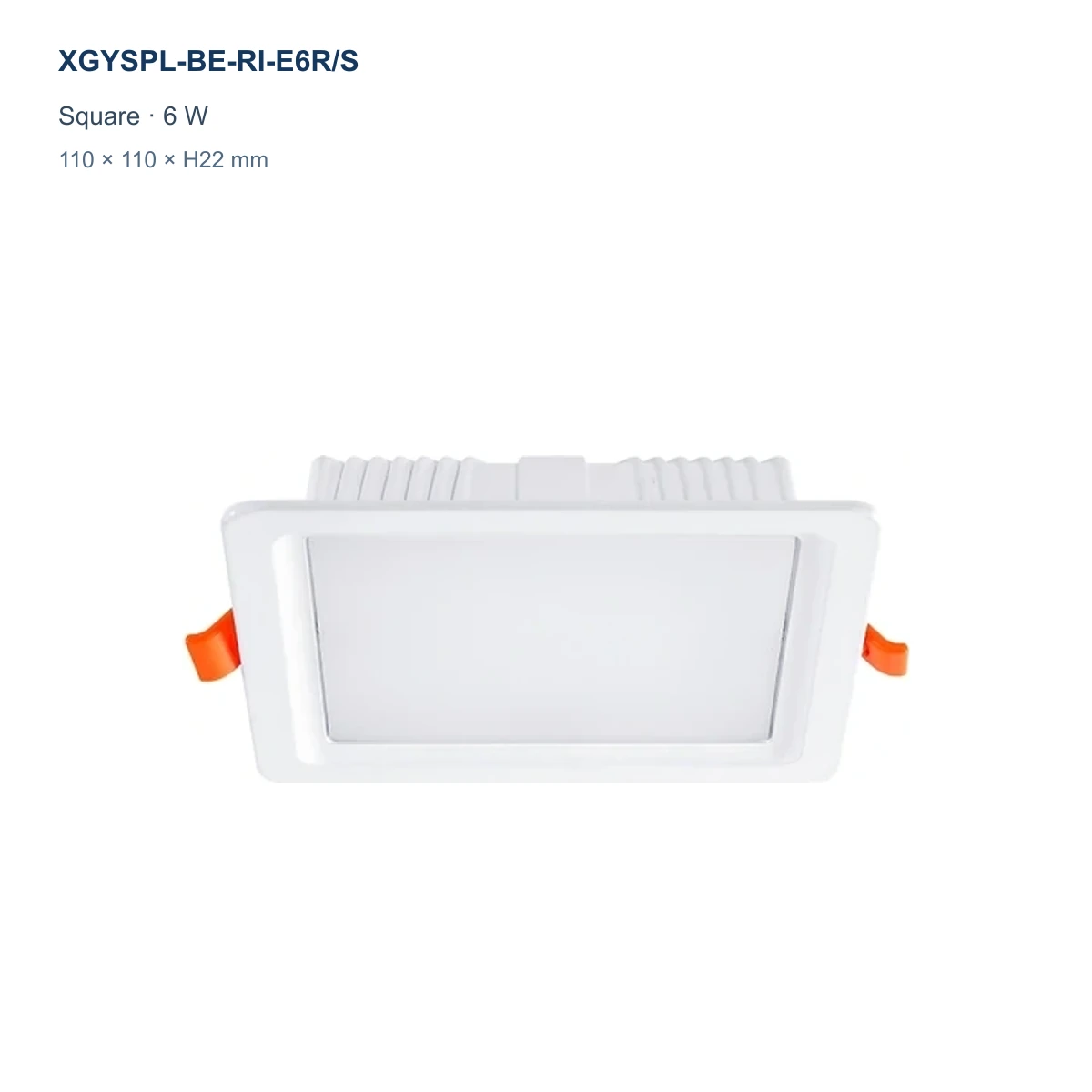

XGYSPL-BE-RI-E6R/S square recessed backlit LED small panel, 6 W, 110 × 110 × H22 mm

Technische Daten

Modellspezifikationen

ModellRunde Groesse (D x H mm)Quadratische Groesse (L x B x H mm)NennleistungLumen-WirkungsgradFarbtemperaturRahmenfarbe
XGYSPL-BE-RI-E6R/SD120 x H22110 x 110 x H226 W70 lm/W3000K-6500KWei?
XGYSPL-BE-RI-E12R/SD175 x H22155 x 155 x H2212 W70 lm/W3000K-6500KWei?
XGYSPL-BE-RI-E15R/SD190 x H22178 x 178 x H2215 W75 lm/W3000K-6500KWei?
XGYSPL-BE-RI-E18R/SD225 x H22205 x 205 x H2218 W75 lm/W3000K-6500KWei?
XGYSPL-BE-RI-E24R/SD300 x H22280 x 280 x H2224 W75 lm/W3000K-6500KWei?
XGYSPL-BE-RI-E30R/SD300 x H22280 x 280 x H2230 W75 lm/W3000K-6500KWei?

Produktbeschreibung

Produktdetails

Produktkonstruktion

Die Leuchte besteht aus einem Rahmen, einer lichtemittierenden Fläche, einem rückseitigen Gehäuse und Montagekomponenten. Die Kombination ihrer internen optischen Materialien ist konfigurationsspezifisch und muss dem freigegebenen Produktionsmuster entsprechen.

Hinweise zur Auswahl und Installation

Check the ceiling substrate and thickness, available cavity volume, electrical junction and maintenance access. Confirm the opening against the project drawing before site work, then coordinate the supply, connector and control requirements for the selected order reference. Compare related products in our compact LED panel range.

Empfohlene Anwendung

Anwendungen

  • Office Ceiling Zones: Use the selected recessed panel in indoor work areas with a verified opening, recess and electrical configuration.
  • Retail Circulation Areas: Coordinate round or square faces across indoor sales-floor and aisle ceiling plans.
  • Gastfreundschaftskorridore: Integrate the selected panel into prepared ceiling positions along corridors and reception routes.
  • Classroom Ceiling Layouts: Match each recessed panel position to the approved opening drawing and electrical plan.
Behalten
in Kontakt bleiben
  • Nr. 5, Fenghuang Road, Industriegebiet Qianjiang, Stadt Dingqiao, Haining, Zhejiang 314413, China
  • +86-18358315743
  • R.KOO@NEW-LIGHTS.COM

Teilen Sie uns Ihre Markt- und Produktanforderungen mit

Teilen Sie uns Ihre Markt- und Produktinteressen, Anwendungsbereiche oder die voraussichtliche Menge mit. Unser Team unterstützt Sie dabei, den Weg von der Produktauswahl bis zum Angebot und zur Musterbesprechung schneller zu beschreiten.

Mit dem Absenden dieses Formulars bitten Sie die New Lights Lighting Technology Co., Ltd., die von Ihnen angegebenen Informationen zur Beantwortung Ihrer Anfrage und zur Abwicklung der damit verbundenen geschäftlichen Kommunikation zu verwenden. Weitere Informationen finden Sie in unserer Datenschutzerklärung. Für optionale Marketing-E-Mails ist die unten stehende separate Auswahl erforderlich.

Facebook YouTube LinkedIn Instagram

Häufig gestellte Fragen?

Hier finden Sie klare Antworten auf häufig gestellte Fragen zu Produktspezifikationen, Modellauswahl, Anwendungsbereichen und Angebotsanforderungen. Bei projektspezifischen Anforderungen teilen Sie uns bitte Ihren Zielmarkt, die gewünschte Menge und die wichtigsten Spezifikationen mit.

Was kennzeichnet backlit bei diesem kleinen Panel?

Der Begriff bezeichnet eine lichterzeugende Baugruppe hinter der sichtbaren Panelfront. Er legt keinen bestimmten internen Materialaufbau, kein Abstrahlergebnis und keine Lichtleistung fest.

Entsprechen die aufgeführten Panelabmessungen auch den Deckenausschnittmaßen?

Nein. Gesamtproduktabmessungen und Deckenausschnittmaße sind getrennte Werte. Verwenden Sie vor dem Ausschneiden der Decke die freigegebene Ausschnittzeichnung für die gewählte Konfiguration.

Wie sollten runde und quadratische Paneloptionen ausgewählt werden?

Wählen Sie die Frontgeometrie anhand des Deckenplans und prüfen Sie anschließend die vollständige Bestellreferenz gegen freigegebene Öffnung, verfügbaren Einbauraum und Montagebedingungen.

Legt der Produktname die Treiber- oder Dimmkompatibilität fest?

Nein. Bestätigen Sie vor der Bestellung für die gewählte Konfiguration erforderlichen Eingang, Ausgang, Steckverbinder, Steuerungsmethode und Dimmfunktion.

Kann das Panel in jeder Deckenkonstruktion installiert werden?

Nein. Prüfen Sie für jede Installation Deckenmaterial und -stärke, Ausschnittzeichnung, Einbaufreiraum, Eingriff der Federclips, Elektroplanung und Umgebungsbedingungen.

Was kann New Lights für ein OEM/ODM-Projekt konfigurieren?

Wir können eine freigegebene Frontform, Oberfläche, Treiber- und Steuerungsanordnung, Etiketten und Verpackung entsprechend dem bestätigten Deckenausschnitt, den elektrischen Anforderungen, der Bestellreferenz und dem Muster konfigurieren.
