UGR, CRI und ?flimmerfrei? erscheinen in Spezifikationen für kommerzielle Beleuchtung oft zusammen, beantworten jedoch drei unterschiedliche Fragen. UGR behandelt die psychologische Blendung in einer definierten Raum- und Betrachtungssituation. CRI und TM-30 beschreiben Aspekte der Farbwiedergabe. Kennzahlen zur zeitlichen Lichtmodulation beschreiben, wie sich die Lichtleistung im Zeitverlauf verändert.
No single value represents the overall quality of a luminaire. A useful review connects each metric to its method, the exact product configuration and the intended application. Buyers planning an office, store or public space can start with the commercial and retail lighting solution und nutzen Sie anschließend diesen Leitfaden, um die Liste der technischen Nachweise zu erstellen.

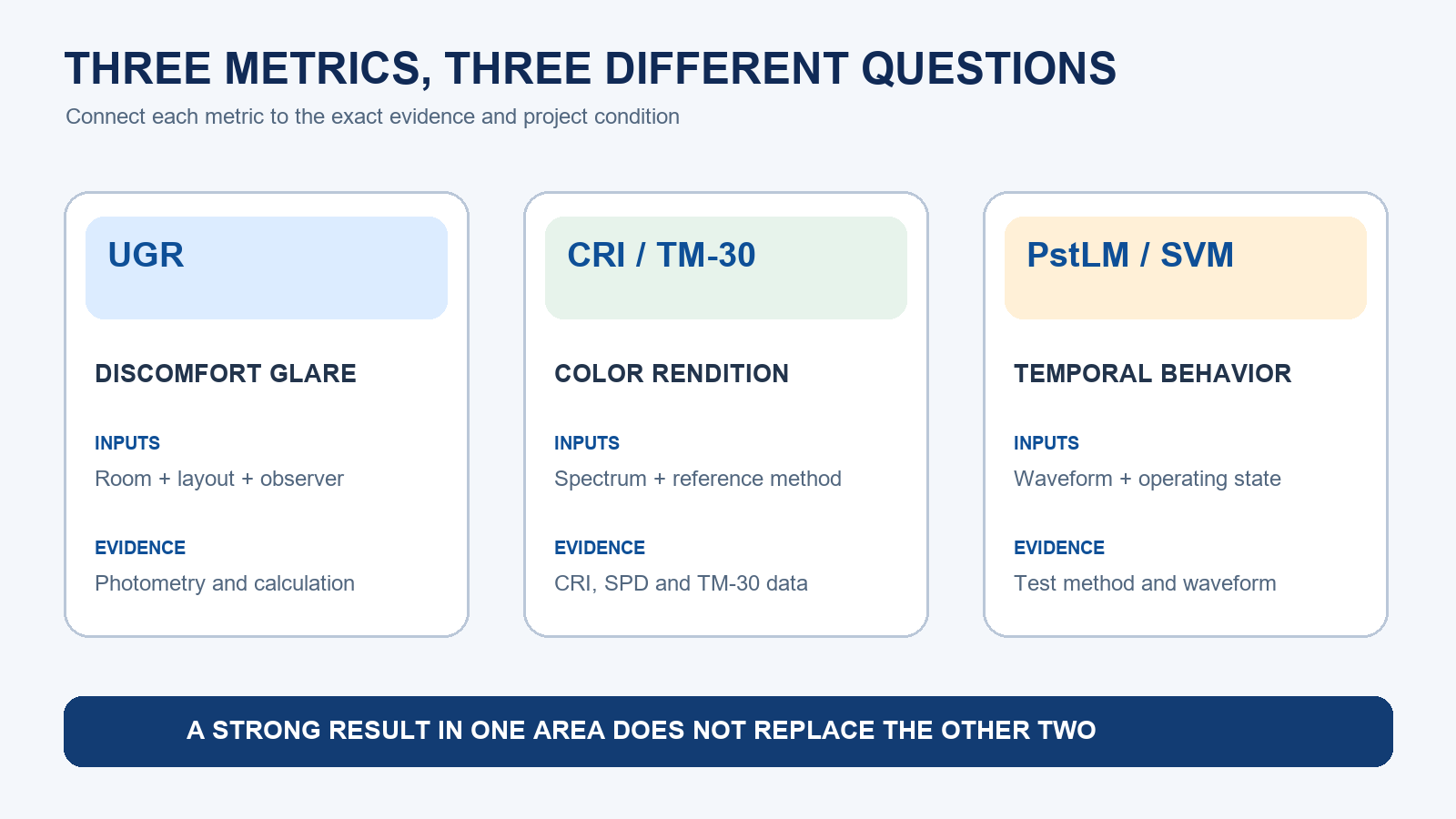

| Kennzahlenfamilie | Hauptfrage | Anzufordernde Nachweise | Häufiger Fehler |
|---|---|---|---|
| UGR | Wird die installierte Anordnung bei definierten Beobachtern zu Blendung führen? | Photometrische Datei, UGR-Tabelle und Projektberechnung | Einen Katalogwert als universell behandeln |
| CRI und TM-30 | Wie verändern sich Objektfarben im Vergleich zu einer Referenz? | CCT-, CRI-Daten, Spektrum und gegebenenfalls TM-30-Ergebnisse | CRI als vollständige Kennzahl der Farbqualität verwenden |
| PstLM und SVM | Wie können zeitliche Schwankungen sichtbar werden? | Wellenform, Prüfverfahren, Stromversorgung, Treiber und Dimmzustand | ?Flimmerfrei? ohne Kennzahl oder Bedingung akzeptieren |
Was UGR bewertet
Unified Glare Rating ist ein Verfahren zur Bewertung psychologischer Blendung durch Leuchten in Innenräumen. Psychologische Blendung kann einen Raum unangenehm machen, auch wenn eine Person die Aufgabe weiterhin sehen kann. Die CIE-Methode verwendet Leuchtenleuchtdichte, scheinbare Lichtquellengr??e, Position im Sichtfeld und Hintergrundleuchtdichte.
Diese Eingaben machen UGR zu einem installationsabhängigen Ergebnis. CIE 190:2010 beschreibt Tabellen für vorgegebene Raumproportionen und Leuchtenanordnungen bei definierten Abstands-zu-Höhen-Bedingungen. Eine UGR-Tabelle des Herstellers ist eine nützliche Eingabe für die Planung, doch die Raumberechnung bleibt der Schritt, der die Leuchte mit dem Projekt verbindet.
Warum ?UGR unter 19? Kontext benötigt
Wenn auf einer Produktseite oder in einem Datenblatt ein UGR unterhalb eines Grenzwerts angegeben wird, fragen Sie, unter welchen Bedingungen dieser Wert ermittelt wurde:
- Raumabmessungen und Oberflächenreflexionsgrade.
- Leuchtenabstände und Montagehöhe.
- Beobachterposition und Blickrichtung.
- Ausgangseinstellung und optische Konfiguration.
- Berechnungsmethode und Version der photometrischen Datei.
Changing the layout, output, background or line of sight can change the result. Even products designed around glare-control optics, such as a UGR<16 LED backlit panel, müssen jedoch weiterhin im Rahmen der tatsächlichen Raumanordnung bewertet werden.
Stark ungleichm??ige Leuchtflächen fügen eine weitere ?berlegung hinzu. Kleine helle Bereiche können anders wirken als eine gleichm??ig leuchtende Fläche mit demselben Durchschnittswert. Wenn Nutzende die Quelle direkt betrachten, kombinieren Sie die Berechnung mit einem repräsentativen Mock-up und Beobachtungen aus realistischen Sitz- oder Arbeitspositionen.
Praktische Wege zur Steuerung von Unbehagensblendung
Blendungsbegrenzung ist ein Planungsprozess und keine Kennzeichnung. Zu den Optionen gehören, helle Flächen außerhalb kritischer Blickrichtungen zu halten, die scheinbare Lichtaustrittsfläche zu vergr??ern, geeignete Optiken oder Abschirmungen zu verwenden, Montage und Abstände zu ?ndern sowie Aufgaben- und Hintergrundbeleuchtung auszubalancieren.
Eine alleinige Reduzierung der Lichtleistung kann auch die Beleuchtungsstärke der Sehaufgabe verringern. Prüfen Sie Blendung, Verteilung und erforderliche Lichtniveaus zusammen. Bei Bildschirmarbeit beziehen Sie die ?blichen Monitorpositionen und Sitzrichtungen ein, statt einen leeren Raum ohne Bezug zur tatsächlichen Nutzung zu berechnen.
Was CRI beschreibt
Der allgemeine Farbwiedergabeindex, ?blicherweise als CRI oder CIE Ra angegeben, vergleicht das Erscheinungsbild ausgewählter Farbproben unter einer Prüflichtquelle mit ihrem Erscheinungsbild unter einer Referenzlichtquelle. Er ist in erster Linie ein Ma? für die Farbtreue.
CRI ist weiterhin bekannt und weit verbreitet, doch ein Durchschnittswert kann unterschiedliche Verschiebungen einzelner Farben verdecken. Zwei Lichtquellen mit demselben CRI können Rot-, Blau-, Haut- oder Materialfarben unterschiedlich darstellen. Die Zahl beschreibt auch nicht unmittelbar die Präferenz, die Farbbrillanz oder ob das Erscheinungsbild zu einer bestimmten Markenumgebung passt.
Für allgemeine Verkehrsbereiche kann eine vorgegebene CRI-Anforderung ausreichen, wenn die Farbdifferenzierung nicht entscheidend ist. Waren im Einzelhandel, Lebensmittel, Textilien, Kunstwerke, Druckerzeugnisse, Beobachtungsaufgaben im Gesundheitswesen und Qualitätskontrollaufgaben rechtfertigen oft eine genauere Betrachtung des Spektrums und des Verhaltens bestimmter Farben.
Wie TM-30 mehr Details liefert
ANSI/IES TM-30 ist ein System zusammenhängender Kennzahlen und Grafiken zur Bewertung der Farbwiedergabe. Die Ergebnisse umfassen Farbtreue, Farbumfang und farbtonspezifische Informationen auf Grundlage einer gr??eren Stichprobe als die herkömmliche Berechnung des allgemeinen CRI.
Die zusätzlichen Details helfen Prüfern, Daten mit der Gestaltungsabsicht abzugleichen. Ein Museum kann Farbtreue priorisieren. Ein Einzelhändler kann ein bewusstes Gleichgewicht aus Farbtreue und Sättigung wünschen. Eine Qualitätsprüfaufgabe kann von Unterscheidungen in einem bestimmten Farbtonbereich abhängen. Es gibt keine universelle TM-30-Kombination für jeden Raum.
Beginnen Sie mit der visuellen Zielsetzung und wählen Sie dann die Kennzahlen aus, die sie abdecken. Vermeiden Sie es, einen vertrauten CRI-Schwellenwert mechanisch in einen angenommenen TM-30-Schwellenwert umzuwandeln. Wenn Materialien wirtschaftlich oder betrieblich wichtig sind, verwenden Sie die genau vorgeschlagene Lichtquelle in einem Mock-up mit den tatsächlichen Oberflächen oder Produkten.

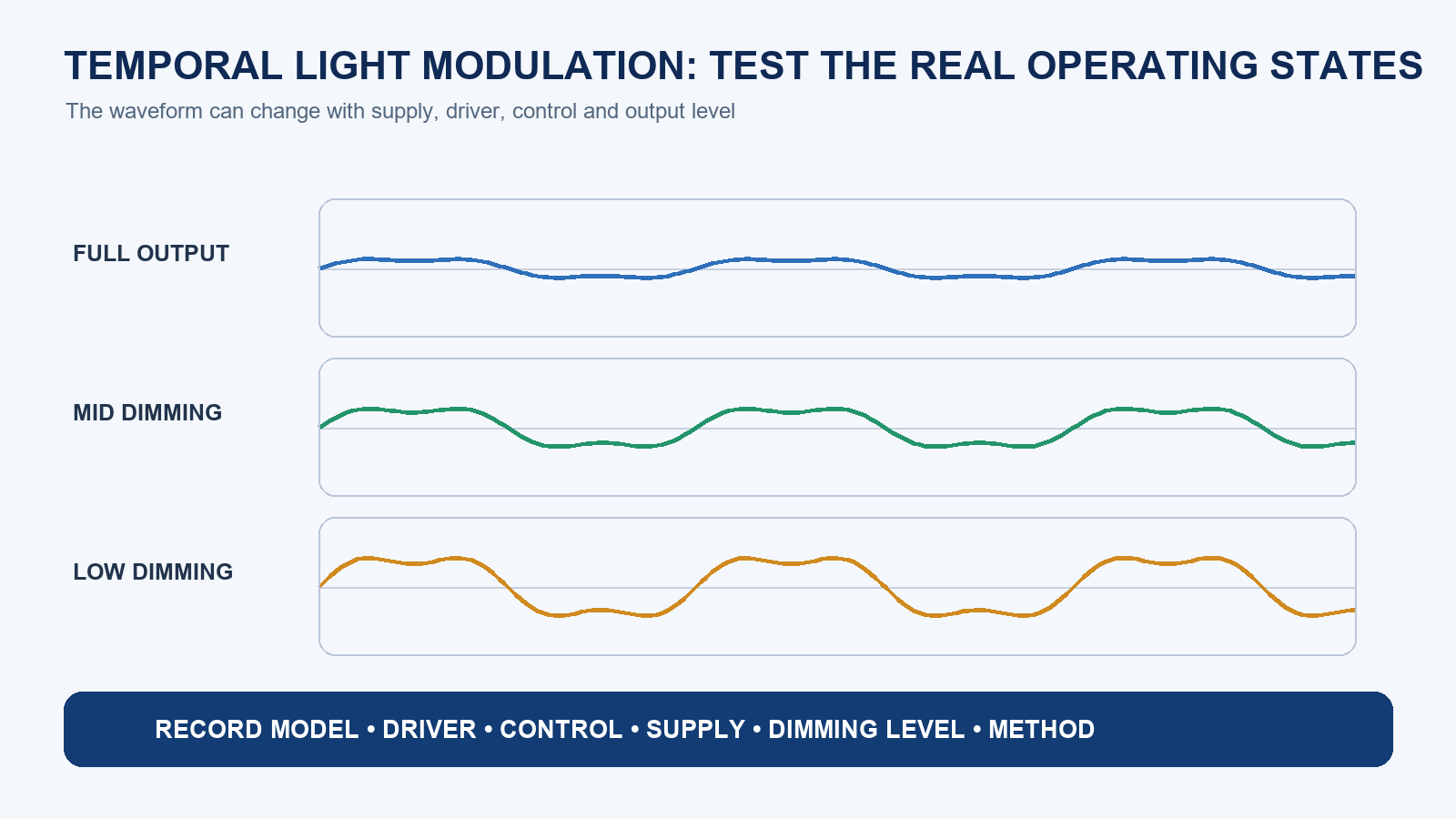

Was Flimmern bei LED-Beleuchtung bedeutet
Die LED-Lichtleistung kann sich im Zeitverlauf verändern, weil der Treiber die elektrische Leistung umwandelt und regelt. Stromversorgung, Treiberbelastung, Steuerungsprotokoll, Dimmer und Betriebsniveau können alle die Wellenform beeinflussen. Der umfassendere technische Begriff lautet zeitliche Lichtmodulation oder TLM.
Das DOE identifiziert drei etablierte visuelle Reaktionen: direktes Flimmern, stroboskopischer Effekt und Phantom-Array-Effekt. Direktes Flimmern wird wahrgenommen, während Beobachter und Szene relativ ruhig bleiben. Ein stroboskopischer Effekt tritt bei bewegten Objekten auf. Ein Phantom-Array kann bei schnellen Augenbewegungen erscheinen. Diese Effekte betreffen unterschiedliche Bedingungen und lassen sich nicht angemessen durch ein vages Adjektiv darstellen.
PstLM is used for lower-frequency direct-flicker evaluation, while SVM addresses stroboscopic visibility over another frequency range. Percent flicker and flicker index can describe waveform characteristics but cannot represent every visual response or application. For a broader electrical review, see the LED flicker, power factor and THD buyer checklist.
Warum ?flimmerfrei? unvollständig ist
Bitten Sie den Lieferanten, die Angabe zu definieren:
- Welche Kennzahl und welcher Schwellenwert wurden verwendet?
- Welche Messmethode und welches Messgerät wurden verwendet?
- Bei welcher Versorgungsspannung und Frequenz?
- Bei voller Lichtleistung, Mindestleistung oder ?ber den gesamten Dimmbereich?
- Mit welchem Treiber, Dimmer, welcher Steuerung und Firmware?
- Wurde das genaue Modell und die genaue Konfiguration geprüft?
- Sind die Wellenform oder ausreichende Prüfergebnisse verfügbare
Ein System kann sich bei niedrigen Dimmstufen anders verhalten als bei voller Lichtleistung. Der Wechsel eines Treibers oder einer Steuerung kann auch das zeitliche Verhalten verändern. Die Nachweise sollten die Betriebszustände abdecken, die das Projekt tatsächlich nutzt.
Eine Handykamera kann helfen, Streifen oder Pulsieren zu erkennen, doch Rolling Shutter, Bildrate und Belichtungseinstellungen beeinflussen, was auf dem Bildschirm erscheint. Nutzen Sie die Beobachtung, um eine Messuntersuchung anzustoßen, nicht als abschließende Abnahmeprüfung.
Wo die drei Themen wichtig sind
| Anwendung | UGR-Fokus | Farbfokus | TLM-Fokus |
|---|---|---|---|
| Büros und Bildung | Bildschirmansichten, Sitzrichtungen und lange Belegung | Gesichter, Papier, Oberflächen und Arbeitsmaterialien | Tageslicht- und Dimmzustände |
| Einzelhandel und Gastronomie | Präsentationshierarchie und direkte Quellansichten | Waren, Lebensmittel, Textilien und Markenausführungen | Szenenwechsel, Kameras und Dimmung auf niedriger Stufe |
| Gesundheits- und Pflegebereiche | Blickpositionen von Patienten und Personal | Beobachtung und Farbdifferenzierung | Lange Belegung und Steuerungszustände |
| Industrie und Werkstätten | Leistungsstarke Lichtquellen, Schatten und Sichtbarkeit der Sehaufgabe | Prüffarben und Kennzeichnungen | Bewegliche Maschinen und rotierende Teile |
| Video und Bildverarbeitung | Menschlicher Komfort bleibt relevant | Kameraabhängige Farbwiedergabe | Banding und Belichtungsstabilität |
In Büros und Bildungseinrichtungen machen direkte Sichtachsen auf Leuchten und Bildschirme eine raumbezogene Blendungsanalyse besonders wichtig. Dimm- und Tageslichtsteuerungen sollten ?ber ihren tatsächlichen Betriebsbereich geprüft werden. Die ausgewählten Farbdaten sollten zu Gesichtern, Papier und den im Raum verwendeten Materialien passen.
Projekte im Einzelhandel und in der Hotellerie benötigen oft mehr als einen allgemeinen CRI-Wert, weil die Farbwiedergabe zur Produktpräsentation und Atmosphäre beiträgt. Prüfen Sie die vorgesehenen Oberflächen unter dem vorgeschlagenen Licht und beziehen Sie Kameranutzung ein, wenn Kunden oder Mitarbeitende regelm??ig Videos aufzeichnen.
In industriellen Bereichen erhöhen bewegliche Maschinen die Relevanz stroboskopischer Effekte. Die Sicherheitsbewertung umfasst weiterhin den gesamten Arbeitsplatz: Beleuchtungsstärke, Schatten, Kontrast, Blendung, Steuerungen und Verfahren. Ein einzelner SVM-Wert ersetzt diese umfassendere Prüfung nicht.
Checkliste für Nachweise für Käufer
Fordern Sie für Blendung die genaue photometrische Datei, eine UGR-Tabelle mit angegebenen Bedingungen, Leuchtabmessungen, die Optikidentität und eine Berechnung mit den tatsächlichen Raumeingaben an. Ein repräsentatives Mock-up ist wertvoll, wenn direkte Sichtachsen, Bildschirme oder ungleichm??ige Lichtquellen wichtig sind.
Fordern Sie für Farbe CCT- und Farbortinformationen, CRI-Daten, spektrale Leistungsverteilung und TM-30-Ergebnisse an, wenn die Anwendung zusätzliche Details benötigt. Prüfen Sie außerdem Farbkonsistenz und wie die freigegebene Konfiguration ?ber die Beschaffung gesteuert wird.
Fordern Sie für TLM das Prüfverfahren, die Kennzahl, das Ergebnis und, soweit verfügbar, die Wellenform an. Erfassen Sie Stromversorgung, Treiber, Steuerung, Firmware und Lichtleistungszustand. Daten bei voller Leistung allein reichen nicht aus, wenn die Installation dimmt oder Szenen wechselt.
Evidence must map to the exact model, driver, optic, color setting and control configuration. Keep that mapping in the submittal so substitutions can be checked against the approved basis. This model-level discipline also supports the wider decisions in commercial lighting priorities for buyers.
Ein besserer Ablauf für Spezifikationen
- Definieren Sie den Raum, die Nutzer, die Sehaufgaben, die Materialien und die Anforderungen an Kameras.
- Formulieren Sie die Ziele für Blendung, Farbe und TLM getrennt.
- Ermitteln Sie die Normen und Projektanforderungen, die im Zielmarkt gelten.
- Fordern Sie Nachweise für die genaue Konfiguration aus Leuchte, Treiber, Optik und Steuerung an.
- Berechnen Sie die tatsächliche Anordnung, statt sich auf verkürzte Katalogangaben zu verlassen.
- Prüfen Sie Muster mit den tatsächlichen Materialien, Steuerungen und wichtigen Betrachtungspositionen.
- Nehmen Sie das installierte System bei voller Lichtleistung und in jedem wichtigen Steuerungszustand in Betrieb.
- Bewahren Sie Berichte, Einstellungen und freigegebene Konfigurationen für Ersatz- und Änderungsmanagement auf.
If the project is comparing panel-light configurations, the UGR<13 LED backlit grid panel stellt einen weiteren Produktansatz dar, der auf Modellebene diskutiert werden kann. Seine Eignung für das Projekt hängt weiterhin von Raumberechnung, Farbanforderungen, Treiberkonfiguration und den geltenden Prüfnachweisen ab.
Häufig gestellte Fragen
Hat eine Leuchte einen festen UGR-Wert?
Nein. UGR hängt von der Leuchte, den Raumproportionen, der Anordnung, dem Hintergrund und den Bedingungen des Beobachters ab. Produkttabellen unterstützen Berechnungen unter den angegebenen Annahmen; die geplante Installation liefert das Projektergebnis.
Ist CRI 90 immer besser als CRI 80?
Ein höherer Wert weist nach der CRI-Methode im Allgemeinen auf eine höhere durchschnittliche Farbtreue hin, doch die Eignung hängt von der Anwendung und dem Verhalten wichtiger Farben ab. Prüfen Sie Spektrum- oder TM-30-Informationen, wenn die visuelle Zielsetzung mehr Details erfordert.
Bedeutet ?flimmerfrei? eine zeitliche Modulation von null?
Nicht unbedingt. Die Formulierung benötigt eine Kennzahl, einen Schwellenwert, eine Methode und einen Betriebszustand. Fordern Sie gemessene Informationen für die genaue Treiber- und Steuerungskonfiguration an.
Sind PstLM und SVM dieselbe Kennzahl?
Nein. Sie behandeln unterschiedliche zeitliche visuelle Effekte und Frequenzbereiche. Verwenden Sie die Kennzahlen und Grenzwerte, die für Produkt, Markt und Anwendung erforderlich sind.
Kann eine Handykamera LED-Flimmern prüfen?
Sie kann mögliche Artefakte sichtbar machen, doch Kameraeinstellungen können Streifen erzeugen oder verbergen. Für eine Spezifikations- oder Abnahmeentscheidung ist eine kalibrierte Messmethode erforderlich.
Was sollte ich für eine Prüfung von Beleuchtungskennzahlen senden?
Provide the room and layout, observer and task positions, luminaire model and optic, color intent, controls, dimming states, supply and applicable project requirements. Buyers can Kontaktieren Sie New Lights mit diesen Angaben für eine Diskussion auf Modellebene.
Redaktionelle Quellen
- CIE 190:2010 – Berechnung und Darstellung von Tabellen zur Unified Glare Rating für Innenraumleuchten
- U.S. Department of Energy ? Häufig gestellte Fragen zu TM-30
- U.S. Department of Energy ? Tutorial: Hintergrund und Leitfaden zur Anwendung von ANSI/IES TM-30
- U.S. Department of Energy ? Flimmerforschung
- Illuminating Engineering Society ? ANSI/IES LM-90-20
