Type A, Type B und Type A+B beschreiben, wie eine röhrenförmige LED-Lampe mit Strom versorgt werden soll. Sie sind keine Qualitätsstufen für Helligkeit, Effizienz oder Qualität. Type A arbeitet über einen kompatiblen Leuchtstoffballast. Type B verwendet einen internen Treiber, nachdem die Leuchte für die direkte Einspeisung aus dem Stromkreis konfiguriert wurde. Type A+B ist ein Dual-Mode-Produkt, doch jede zulässige Betriebsart hat weiterhin eigene Bedingungen und Anweisungen.
Das Lesen der Typkennzeichnung ist daher nur der erste Schritt. Das Projektteam muss die genaue Lampenidentität mit ihren Installationsanweisungen, gegebenenfalls der Ballastliste, der Einspeisekonfiguration, den Kennzeichnungen für die Leuchtenumrüstung und lokalen Zulassungsanforderungen abgleichen. Röhrenlänge und ein G5-Sockel können das physische Format bestätigen, bestimmen jedoch nicht den elektrischen Anschlussweg.

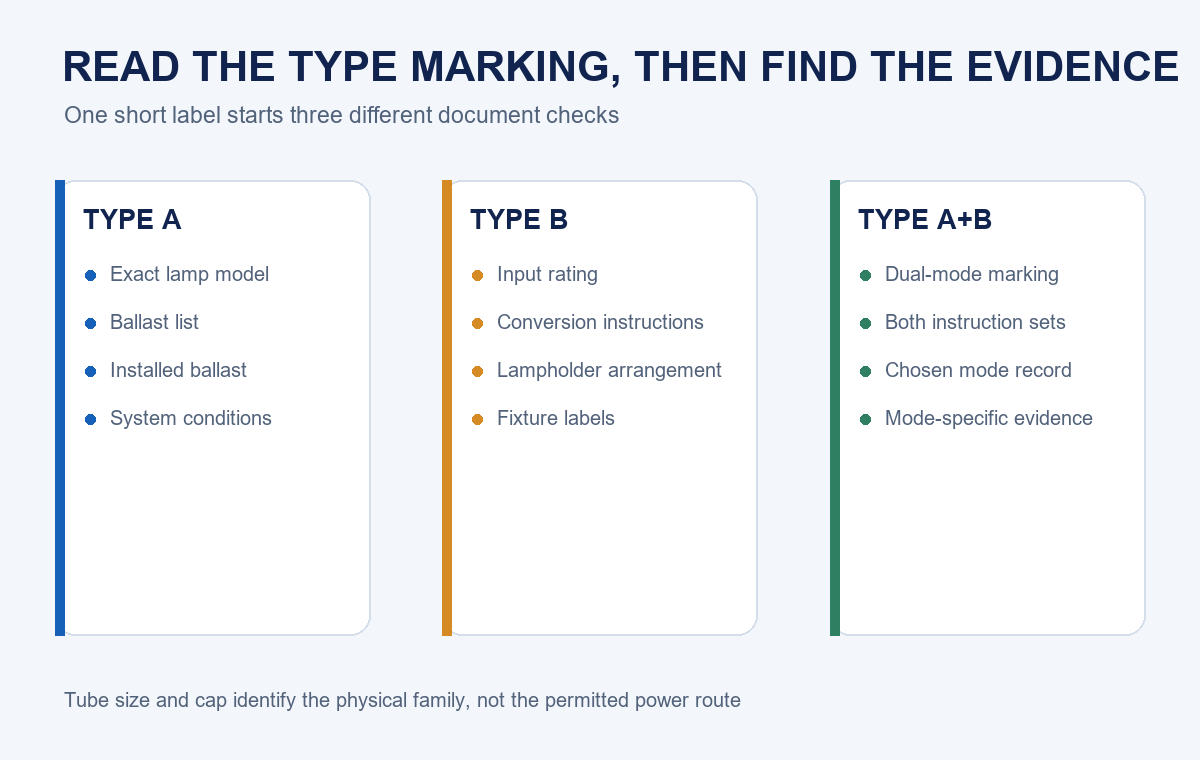

Was die drei Typkennzeichnungen aussagen
UL Solutions beschreibt Type A als direkte Ersatzlampe, die über den integrierten Ballast der vorhandenen Leuchte arbeitet, ohne die Leuchte zu verändern. Type B ist für den Betrieb mit Strom aus dem Abzweigstromkreis über Leuchtstofflampenfassungen in einer speziell ausgeführten oder umgerüsteten Leuchte vorgesehen. Eine Dual-Mode-Lampe mit Type A/B kann in beiden Anordnungen nur arbeiten, wenn sie die entsprechende Zertifizierung trägt und gemäß den Anweisungen für die gewählte Betriebsart installiert wird.
Das U.S. Department of Energy verwendet in seinen Hinweisen zu röhrenförmigen LEDs dieselbe Unterscheidung der Betriebsarchitektur. Sie ist hilfreich, weil sie dem Käufer zeigt, wo er als Nächstes prüfen muss: Ballastnachweise für Type A, Umrüstungs- und Einspeisenachweise für Type B oder beide Unterlagensätze für Type A+B.
| Kennzeichnung | Vorgesehener Strompfad | Erster zu suchender Nachweis | Frage, die die Kennzeichnung nicht beantwortet |
|---|---|---|---|
| Typ A | ?ber ein kompatibles Leuchtstoff-Vorschaltgerät | Genaues Lampenmodell und aktuelle Ballastkompatibilitätsliste | Ob der installierte Ballast aufgeführt ist und ordnungsgemäß arbeitet |
| Typ B | Abzweigstromkreis zum internen Lampentreiber nach der zulässigen Umrüstung | Installationsanweisungen, Eingangsleistung und Umrüstungskennzeichnungen | Ob vorhandene Fassungen und die Verdrahtungsanordnung für diese Umrüstung geeignet sind |
| Typ A+B | Entweder zugelassener Type A-Betrieb oder zugelassene Type B-Umrüstung | Dual-Mode-Zertifizierung, Anweisungen für beide Betriebsarten und die jeweiligen betriebsartspezifischen Nachweise | Ob beide Betriebsarten für das konkrete Produkt und die Leuchte zulässig sind |
Type A: Ballastnachweise ermitteln
Eine Kennzeichnung Type A bedeutet, dass der Ballast Teil des Betriebssystems bleibt. Belassen Sie es nicht bei einer allgemeinen Aussage wie „ballastkompatibel“. Erfassen Sie das Lampenmodell genau wie aufgedruckt, suchen Sie anschließend das aktuelle Kompatibilitätsdokument des Herstellers und gleichen Sie den installierten Ballast anhand von Hersteller und Modellnummer ab. Notieren Sie außerdem Ballasttyp, Versorgungsspannung, Lampenanzahl sowie jede an die Leuchte angeschlossene Steuer- oder Notlichtfunktion.
A listed combination can still be a poor project choice if the installed ballast population is inconsistent, near the end of its service plan or difficult to replace. The label identifies the operating route; the site survey determines whether retaining that route is practical. Buyers comparing a ballast-retained project with a converted project can use the separate T5 Type A versus Type B decision guide nachdem die Kennzeichnungsprüfung abgeschlossen ist.
For a ballast-compatible New Lights starting point, review the T5/T6-LED-Röhren, kompatibel mit elektronischen Vorschaltgeräten Seite und fordern Sie anschließend die Unterlagen für die genaue Kombination aus vorgeschlagenem Modell und installiertem Ballast an.
Type B: Einspeise- und Umrüstungskennzeichnungen lesen
Eine Kennzeichnung Type B nimmt den Ballast aus dem Betriebsstromkreis. Der interne Treiber der Lampe erhält Strom aus dem Abzweigstromkreis über die umgerüstete Leuchtenanordnung, die in den Anweisungen festgelegt ist. Dies ist eine elektrische Umrüstung und nicht einfach ein weiterer Lampenwechsel.
Lesen Sie die Eingangsdaten der Lampe, die zulässige Anschlussanordnung und jede mit dem Umrüstkit gelieferte Anweisung. Die umgerüstete Leuchte kann dauerhafte Kennzeichnungen für erneutes Bestücken und Warnhinweise erfordern, damit künftiges Wartungspersonal weiß, dass die Leuchte nicht mehr dem ursprünglichen Leuchtstofflampenstromkreis entspricht. Zustand der Fassungen, gebrückte oder ungebückte Ausführung sowie die Einspeisung an einem oder beiden Enden müssen anhand der genauen Anweisungen geklärt werden, nicht allein anhand des Begriffs „Type B“.
UL Solutions notes that relevant Type B and Type A/B conversion products are investigated under the luminaire retrofit requirements that apply to their certification. Installation must follow the certified product instructions and applicable electrical rules. For project sequencing and field controls, continue with the guide to installing LED tube lights safely.
Typ A+B: Jeden Modus getrennt prüfen
Typ A+B kann die Lagerhaltung vereinfachen oder einen künftigen Umrüstungsweg bieten, doch ?Dual Mode? macht die Lampe nicht universell kompatibel. Behandeln Sie ihn als zwei dokumentierte Anwendungsfälle, die einer Produktidentität zugeordnet sind.
Prüfen Sie für den Betrieb des Typs A die genaue Vorschaltgerätekombination. Prüfen Sie für den Betrieb des Typs B die zulässige Umrüstung, Eingangskonfiguration, Lampenfassungen, Kennzeichnungen und Installateuranforderungen. Bestätigen Sie, dass das Produkt die für beide vorgesehenen Verwendungen im Zielmarkt erforderliche Zertifizierung oder Zulassung besitzt. Plant eine Anlage, zunächst mit Vorschaltgeräten zu starten und diese später zu überbrücken, dokumentieren Sie, welche Leuchten in den zweiten Modus ?bergegangen sind; andernfalls kann dasselbe Lampenmodell an verschiedenen Stellen der Anlage in elektrisch unterschiedlichen Leuchten vorkommen.
| Dokumentationsfeld | Betrieb des Typs A | Betrieb des Typs B | Warum dies in die Anlagenakte gehört |
|---|---|---|---|
| Lampenhersteller und genaues Modell | Erforderlich | Erforderlich | Verhindert den Austausch durch optisch ?hnliche Lampen |
| Hersteller und Modell des Vorschaltgeräts | Erforderlich | Aus dem Betriebsweg entfernt | Erhält die Grundlage der Kompatibilität |
| Eingangsspannung und Frequenz | Systembedingungen dokumentieren | Lampe und Anweisungen abgleichen | Bestätigt den vorgesehenen elektrischen Eingang |
| Lampenfassung und Anschlussanordnung | Zustand prüfen | Umrüstanweisungen abgleichen | Steuert sicheren Austausch und Wartung |
| Kennzeichnung der Leuchtenumrüstung | Normalerweise nicht anwendbar | Erforderlich, sofern angegeben | Informiert Wartungspersonal ?ber die aktuelle Betriebsweise der Leuchte |
| Steuerungen und Notfallausrüstung | Kombination prüfen | Umgerüstetes System prüfen | Diese Funktionen können die Produkteignung verändern |
| Installationsdatum und Modus | Typ A dokumentieren | Typ B dokumentieren | Verhindert Wartungsfehler bei gemischten Modi |

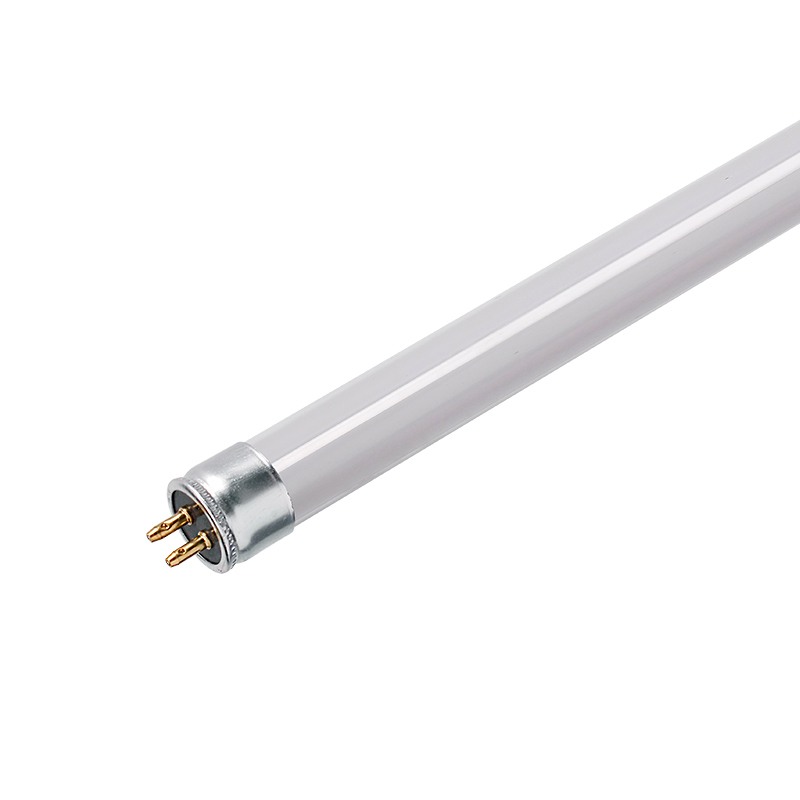

T5 und G5 definieren nicht den Strompfad
T5 bezeichnet eine Konvention für den Durchmesser röhrenförmiger Lampen, und die häufig zugehörige G5-Kappe hat zwei Stifte. IEC 62776 umfasst doppelseitig gesockelte LED-Nachrüstlampen mit G5- und G13-Kappen in ihrem veröffentlichten Geltungsbereich. Diese Kennzeichnungen helfen bei der Einordnung physischer Lampenfamilien, doch dieselbe Bauform kann bei Produkten mit unterschiedlichen Stromversorgungsarchitekturen verwendet werden.
Before procurement, compare overall length, cap, pin spacing, fixture clearances and optical orientation. Then perform the separate electrical and documentation checks. The New Lights T5 and T6 LED tube family ist die geeignete Produktfamilie, wenn das mechanische Format bekannt ist und noch eine genaue Konfiguration ausgewählt werden muss.

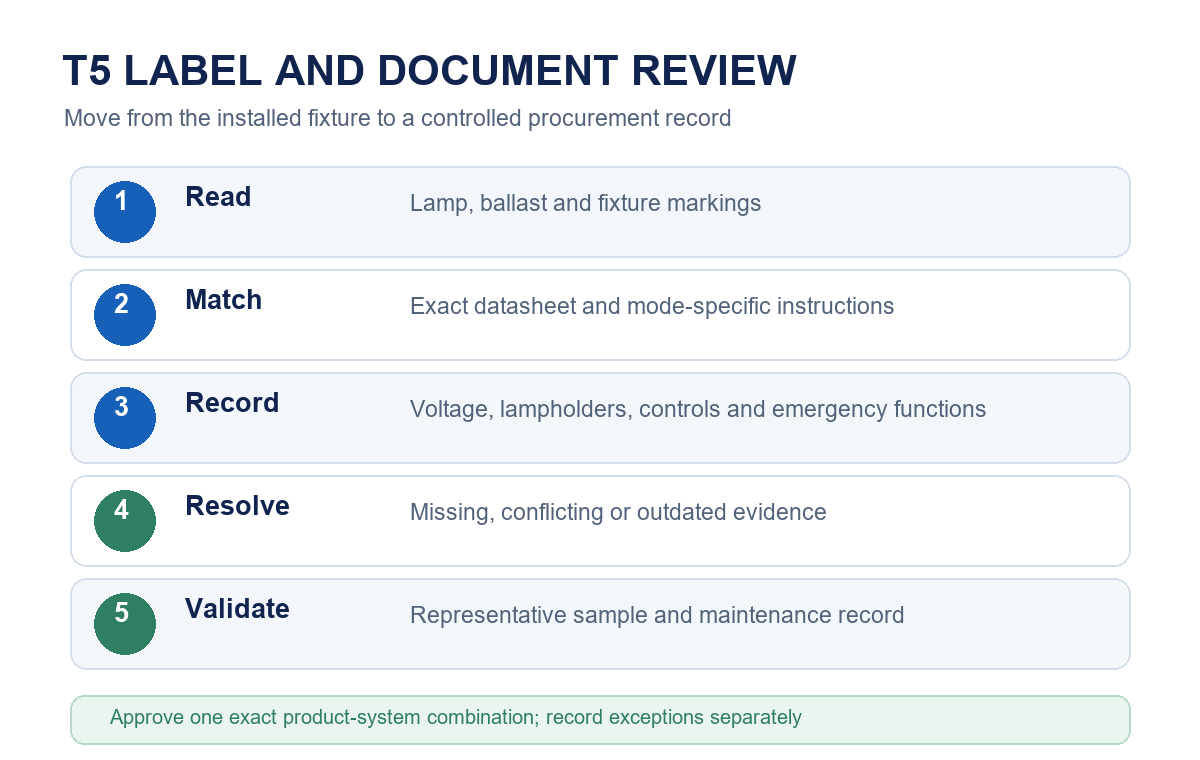

Eine Reihenfolge zum Lesen der Kennzeichnung einer vorhandenen Leuchte
Beginnen Sie mit der installierten Ausrüstung, nicht mit einer Lieferanten-Kurzbezeichnung. Fotografieren Sie die vorhandene Lampe, das Vorschaltgeräteetikett, das Leuchtenetikett, die Lampenfassungen sowie Notfall- oder Steuerungskomponenten. Schreiben Sie Modellnummern ab, statt sich nur auf Fotos zu verlassen; ein fehlendes Zeichen kann das Kompatibilitätsergebnis ?ndern.
Next, open the proposed lamp’s current datasheet and installation instructions. Match every mode-specific requirement and record unresolved fields as questions. A representative sample should then be evaluated in the actual system before a broad purchase. The Checkliste zur Bewertung von LED-Beleuchtungsmustern liefert eine wiederholbare Dokumentation für Passform, Funktion, elektrisches Verhalten, Unterlagen und Verpackung.
- Dokumentieren Sie installierte Lampe, Vorschaltgerät, Leuchte, Spannung, Lampenfassungen, Steuerungen und Notfallfunktionen.
- Schreiben Sie das genaue vorgeschlagene LED-Lampenmodell und jede elektrische Kennzeichnung ab.
- Ordnen Sie den gewählten Modus Typ A, Typ B oder Typ A+B den aktuellen Anweisungen und Zertifizierungsnachweisen zu.
- Klären Sie fehlende oder widersprüchliche Informationen vor der Bestellung oder Umrüstung.
- Validieren Sie eine repräsentative Leuchte und bewahren Sie die freigegebene Dokumentation für die Wartung auf.
Vor der Beschaffung anzufordernde Dokumente
Die Beschaffungsakte sollte Produktdatenblatt, Installationsanweisungen, aktuelle Vorschaltgeräteliste für Typ-A-Betrieb, anwendbare Zertifizierungsnachweise, Garantiebedingungen und sämtliche Umrüst- oder Lampenwechselkennzeichnungen enthalten. Bitten Sie den Lieferanten, Dokumente mit genauem Modell und Revisionsdatum zu identifizieren. Eine Familienbroschüre kann Optionen vorstellen, sollte aber keine modusspezifischen Anweisungen ersetzen.
For a multi-site or mixed-fixture project, create a matrix that maps each fixture group to one approved lamp model and operating mode. Separate exceptions instead of forcing them into the dominant solution. Where lamp-only retrofit is not the right route, the fluorescent lighting replacement solution Die Seite bietet einen umfassenderen Planungsansatz für Leuchten, Steuerungen und Projektkoordination.
Häufige Fehler beim Lesen von Kennzeichnungen
- Type A+B als universelle Vorschaltgerätkompatibilität behandeln.
- Annehmen, dass jede Type B-Lampe dieselbe Anordnung der gespeisten Enden verwendet.
- T5, G5 oder die Röhrenlänge als Nachweis der elektrischen Kompatibilität verwenden.
- Eine Kompatibilitätsangabe akzeptieren, ohne die exakten Modellnummern von Lampe und Vorschaltgerät abzugleichen.
- Notfalltreiber, Dimmsteuerungen, Sensoren oder ungewöhnliche Leuchtenverdrahtung ignorieren.
- Das Vorschaltgerät entfernen, ohne die erforderlichen Kennzeichnungen und Aufzeichnungen der umgerüsteten Leuchte aufzubewahren.
- Type A- und Type B-Versionen ohne leuchtenbezogene Wartungsdokumentation im Bestand vermischen.
Häufig gestellte Fragen
Ist Type A+B immer besser als eine Lampe mit nur einem Betriebsmodus?
Nein. Dual-Mode-Fähigkeit ist nur dann sinnvoll, wenn beide dokumentierten Modi zum Installations- und Wartungsplan der Anlage passen. Ein Produkt mit nur einem Modus lässt sich leichter steuern, wenn der Standortstandard bereits festgelegt ist.
Kann ich eine Type B-Röhre anhand der Pins identifizieren?
Nicht zuverlässig. Die G5-Kappe kennzeichnet die physische Schnittstelle, während Lampenkennzeichnung und Installationsanweisungen die zulässige Stromversorgungsanordnung definieren.
Bedeutet Type A, dass jedes elektronische Vorschaltgerät funktioniert?
Nein. Gleichen Sie das exakte Lampenmodell mit den aktuellen Kompatibilitätsnachweisen des Herstellers für Vorschaltgeräte ab und bestätigen Sie die installierten Betriebsbedingungen.
Kann eine Type A+B-Lampe zunächst an einem Vorschaltgerät installiert und später umgerüstet werden?
Nur wenn das genaue Produkt beide Anwendungen unterstützt und jede Installation den geltenden Anweisungen und Zertifizierungsbedingungen folgt. Dokumentieren Sie den Betriebsmodus nach der Umrüstung auf Leuchtenebene.
Was sollte ich einem Lieferanten für eine Kompatibilitätsprüfung senden?
Send clear fixture and label photographs, transcribed lamp and ballast model numbers, supply voltage, lamp count, lampholder details, controls, emergency functions, installation environment and planned quantity. New Lights kontaktieren mit diesen Nachweisen für eine abgegrenzte Prüfung.
Nächsten Schritt wählen
Wenn die unmittelbare Aufgabe darin besteht, eine vorhandene Kennzeichnung zu interpretieren, füllen Sie zuerst die Dokumentenmatrix aus. Wenn die Architektur noch gewählt werden muss, verwenden Sie nach Kenntnis des installierten Systems den Vergleich Typ A gegenüber Typ B. Wenn die Produktfamilie bereits festgelegt ist, gehen Sie zur exakten Modelldokumentation und Musterprüfung ?ber. Diese Reihenfolge verhindert, dass eine kurze Typkennzeichnung mit einer vollständigen Kompatibilitätsentscheidung verwechselt wird.
