Eine drehbare lineare LED-Leuchte sollte als Ausrichtungssystem spezifiziert werden, nicht allein durch den Drehbereich. Definieren Sie, was sich dreht, den nutzbaren Winkel, Betriebs- und Haltemoment, zulaessiges Spiel, Verdrahtungspfad, Montageausrichtung und Zielposition des Strahls. Pruefen Sie dann Winkelerhalt und Lichtverteilung vor und nach wiederholter Verstellung.
Der Bereich beantwortet nur "Wie weit kann sie sich bewegen?" Er beantwortet nicht, ob die Leuchte in ihrer Ausrichtung bleibt, sich ueber Laengen hinweg gleich anfuehlt, interne Leiter schuetzt oder den Strahl zum selben Ziel zurueckbringt. Dies sind getrennte Abnahmeentscheidungen.
Mit der Beleuchtungsaufgabe und Montagegeometrie beginnen

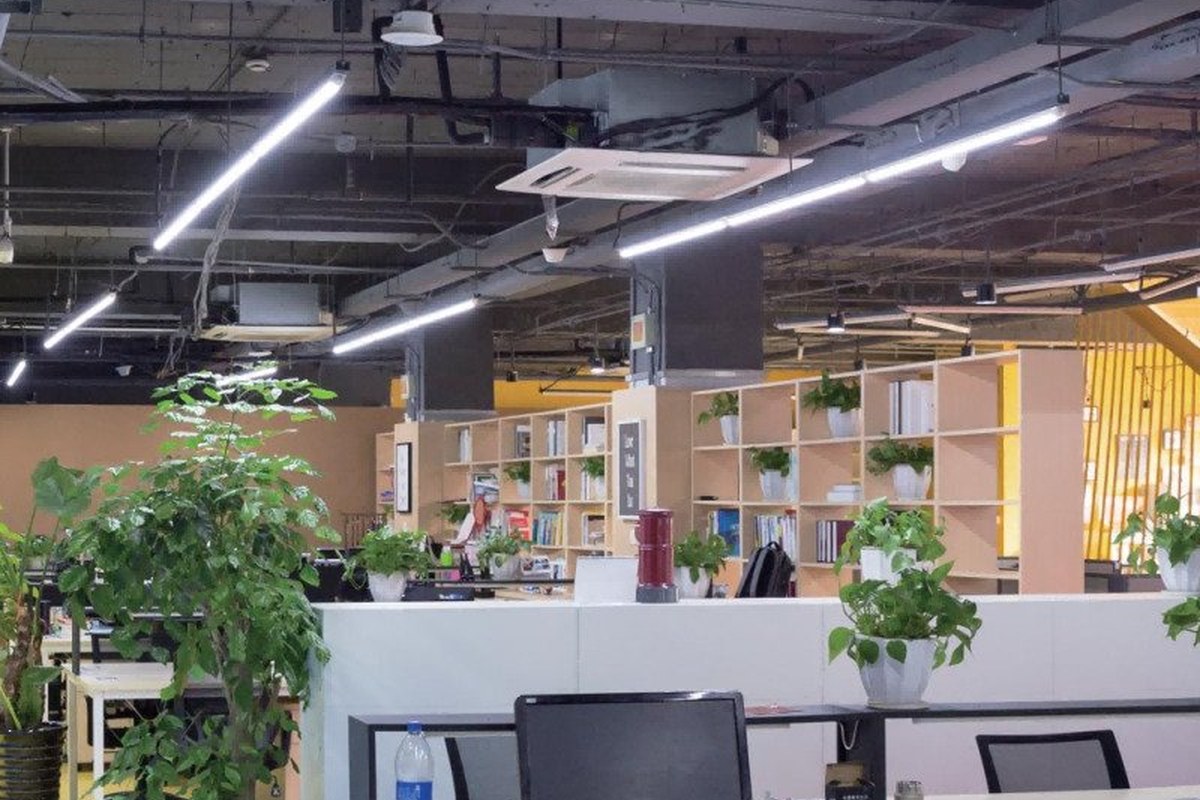

Identifizieren Sie die Flaeche, die Licht benoetigt: Arbeitsplatte, Regal, Display, Wand oder Verkehrsweg. Dokumentieren Sie Montagehoehe, Rueckversatz, Hindernis, Beobachterposition und Zielausrichtung. Der nutzbare Bereich ist der Bereich, der die Aufgabe erreicht, ohne mit Wand, Kabel, Verbinder oder Montageflaeche zu kollidieren.
For under-cabinet work, the under-cabinet light bars versus linear fixtures guide hilft, Verdeckung, Kontinuitaet und Verdrahtung zu definieren, bevor der Drehmechanismus ausgewaehlt wird. Ist das Produkt Teil einer verbundenen Reihe, legen Sie auch Einspeiseposition und Servicezugang fest.
| Anforderung | Was festzulegen ist | Abnahmenachweis |
|---|---|---|
| Zielfläche | Abmessungen, Blickrichtung und erforderliche Strahlplatzierung | Ausrichtungszeichnung und installiertes Muster |
| Montage | Ausrichtung von Wand, Decke, Regal oder Schrank | Genaues Halterungs- und Befestigungsdetail |
| Nutzbarer Winkel | Nullreferenz, positive und negative Richtung, Arbeitsbereich | Bemaßte Zeichnung und Winkelprüfung |
| Freiraum | Kabel, Steckverbinder, Schalter und benachbarte Flächen | Prüfung des Drehbereichs |
| Haeufigkeit der Verstellung | Einmalige Inbetriebnahme, saisonale oder häufige Nutzung | Nutzungsbezogenes Zyklusprofil |
Ein uebergrosser Bereich kann unnoetige Kabelbewegung oder Kollisionsrisiko schaffen. Waehlen Sie den kleinsten gesteuerten Bereich, der die tatsaechliche Ausrichtungsaufgabe abdeckt.
Klaeren, welche Komponente rotiert
Bestimmen Sie, ob der gesamte Leuchtenkoerper rotiert, nur die optische Leiste bewegt wird oder ein separater Buegel den Montagewinkel aendert. Kennzeichnen Sie festes Gehaeuse, Drehachse, Endhalterungen, Anschlaege, Stecker und die vom Installateur beruehrten Oberflaechen.

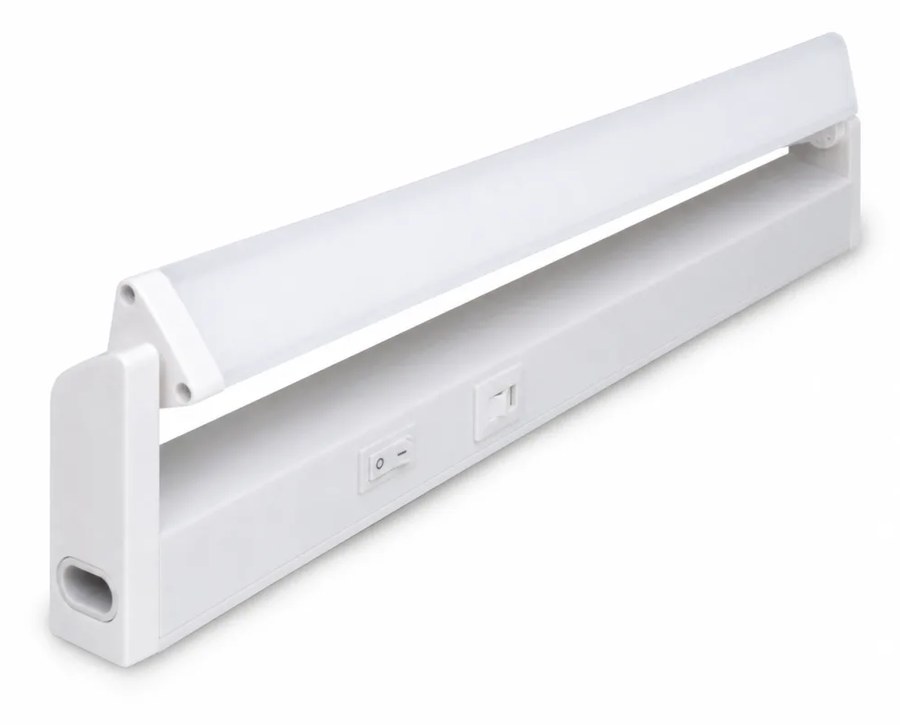

Die aktuelle New-Lights-Produktseite nennt die oberflaechenmontierte drehbare lineare LED-Leuchte als festes Vollkunststoffgehaeuse mit einer Lichtleiste, die sich um bis zu 170 Grad dreht. Die fuenf veroeffentlichten Laengen reichen von 297 bis 1434 mm. Behandeln Sie den angegebenen Bereich als Familienmerkmal; bestaetigen Sie genaues Modell, Referenzwinkel und Installationsfreiraum in der Musterzeichnung.
Kombinieren Sie keinen Befestigungswinkel der Halterung mit dem Drehbereich der optischen Leiste. Die Nullposition sollte auf der Zeichnung sichtbar sein, und der zulaessige Schwenkbereich sollte zeigen, wo die Bewegung in jeder Richtung stoppt.
Halteprinzip bewusst auswählen
Die Drehung kann durch Reibung, Rastungen, verzahnte Schnittstellen, Federn, Befestigungsmittel oder eine Kombination gehalten werden. Jede Methode erzeugt ein anderes Einstellgefuehl und Verschleissmuster.
Ein Reibgelenk bietet kontinuierliche Ausrichtung, benoetigt jedoch ausreichend Widerstand, um die Position gegen Leuchtengewicht, Kabelkraft und zufaelligen Kontakt zu halten. Ein Rastgelenk bietet wiederholbare Positionen, doch der Positionsabstand muss zur Anwendung passen und die Zaehne muessen wiederholtes Einrasten tolerieren. Ein schraubgeklemmtes Gelenk kann fest halten, benoetigt jedoch moeglicherweise Werkzeuge und kann zu stark angezogen werden.
| Haltemethode | Hauptvorteil | Wesentliches zu prüfendes Risiko | Beste Eignung |
|---|---|---|---|
| Reibgelenk | Stufenlose Winkeleinstellung | Drehmomentdrift, Verschlei? und längenabhängiges Durchhängen | Feine Justierung bei der Inbetriebnahme |
| Rastung | Wiederholbare festgelegte Positionen | Spiel, Zahnverschlei? und hörbare Klicks | Wiederholtes Ausrichten auf voreingestellte Positionen |
| Geklemmter Befestiger | Hohe Haltekraft | Werkzeugzugang und Montageabweichung | Seltene Verstellung |
| Federunterstütztes Gelenk | Kontrolliertes Betätigungsgefühl ?ber einen Bereich | Ermüdung und Temperaturempfindlichkeit | Schwerere bewegliche Abschnitte |
Das aeussere Erscheinungsbild zeigt die interne Haltemethode moeglicherweise nicht. Fordern Sie Schnittzeichnung, Materialangaben, Toleranzkette und Montagesteuerungen an, die den Drehpunkt beeinflussen.

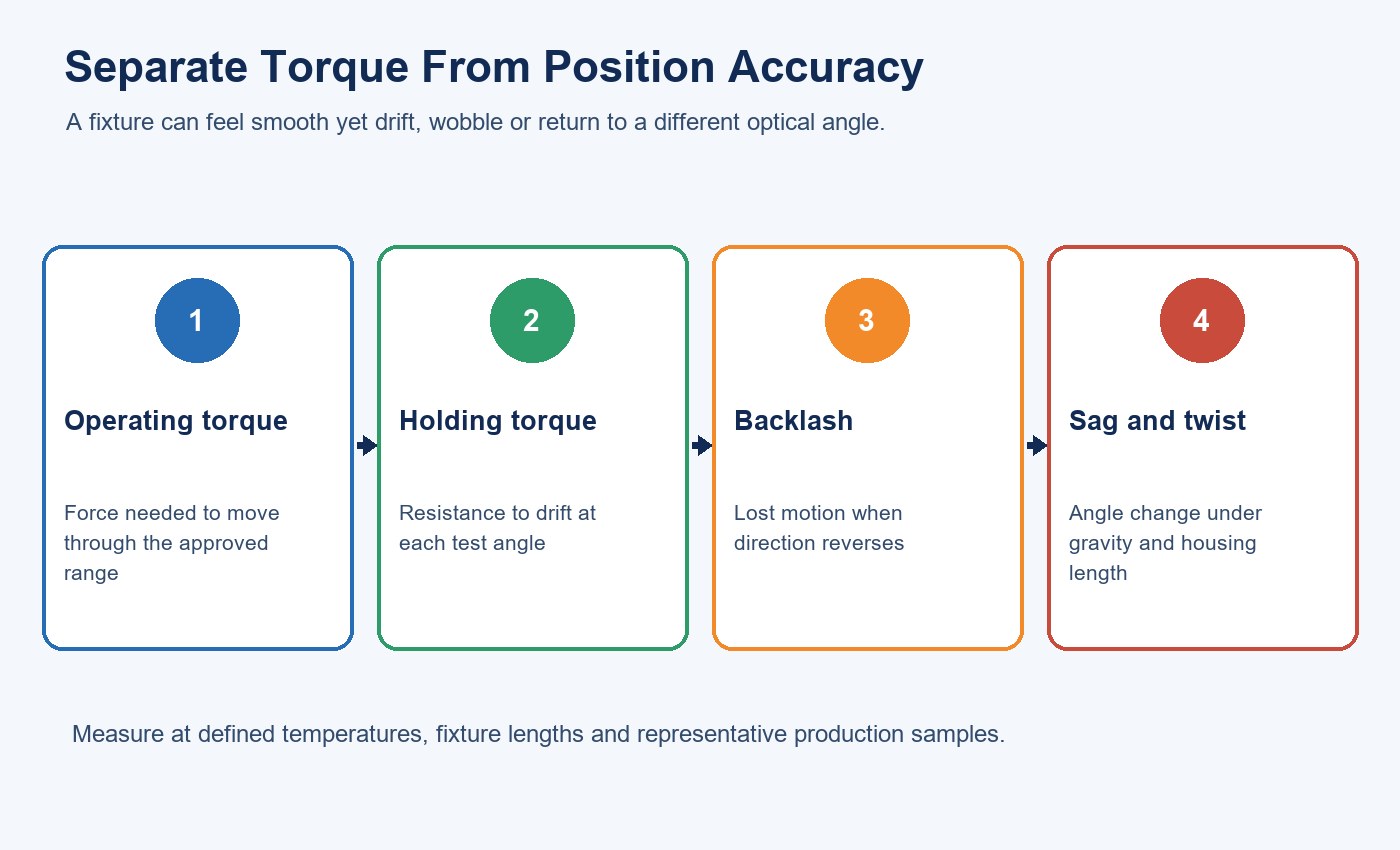

Betriebsdrehmoment und Haltemoment getrennt spezifizieren
Das Betriebsmoment ist das Drehmoment, das zum Einleiten und Fortsetzen der Bewegung erforderlich ist. Das Haltemoment ist der Widerstand gegen unbeabsichtigte Bewegung nach der Positionierung. Beide benoetigen ein Minimum- und Maximumfenster.
Ist das Betriebsdrehmoment zu niedrig, kann sich die Leiste locker anfuehlen oder sich waehrend der Reinigung bewegen. Ist es zu hoch, kann der Installateur die Montage ueberlasten, das Gehaeuse verdrehen oder Kraft ueber den Diffusor ausueben. Das Haltemoment muss in mehreren Winkeln geprueft werden, weil Schwerkraft und Kabelkraefte sich mit der Ausrichtung aendern.
Messen Sie Losbrechmoment und Laufmoment in beiden Richtungen bei einer kontrollierten Verstellgeschwindigkeit. Dokumentieren Sie zuerst die Ergebnisse bei Raumtemperatur und wiederholen Sie diese dann nach Stabilisierung unter den relevanten niedrigen und hohen Betriebsbedingungen. Vergleichen Sie kuerzestes und laengstes Modell, weil Massenverteilung und Gehaeusesteifigkeit sich mit der Laenge aendern.
Beispiel einer mechanischen Abnahmematrix
Die numerischen Grenzwerte sollten sich aus Anwendung und Produktdesign ergeben; die Matrixstruktur kann jedoch vor dem Eintreffen der Muster festgelegt werden:
| Prüfung | Erstmuster | Nach thermischer Konditionierung | Nach der Zyklierung |
|---|---|---|---|
| Losbrechmoment | Im Uhrzeigersinn und gegen den Uhrzeigersinn aufzeichnen | Bleibt innerhalb des freigegebenen Fensters | ?nderung bleibt innerhalb der freigegebenen Toleranz |
| Laufmoment | ?ber den nutzbaren Bereich gleichm??ig | Kein Klemmen bei Temperaturgrenzen | Keine abrupten Zonen mit geringem Widerstand |
| Haltemoment | Hält jeden Zielwinkel | Keine temperaturbedingte Drift | Hält den festgelegten Mindestwert ein |
| Spiel | An der optischen Achse messen | Keine wesentliche Zunahme | Bleibt innerhalb der Winkelgrenze |
| Ausrichtung des Gehaeuses | Beide Enden vergleichen | Keine Verformung oder Behinderung | Keine Verdrehung, die die Strahlausrichtung veraendert |
Damit werden Begriffe wie „stabil“ und „präzise“ in Messwerte überführt, die Beschaffungs-, Entwicklungs- und Qualitätsteams gemeinsam prüfen können.
Spiel, Wackeln, Durchhängen und Verdrehung kontrollieren
Spiel ist die Winkelbewegung am Steuerpunkt, bevor der optische Abschnitt seine Position wesentlich aendert. Wackeln kann aus Spiel am Drehpunkt, flexiblen Halterungen, Gehaeuseverformung oder ungleichmaessiger Montage entstehen.
Stellen Sie die Leuchte auf definierte Winkel ein und naehern Sie sich jedem Ziel aus beiden Richtungen. Messen Sie den endgueltigen Winkel der optischen Achse statt nur die Position einer Endkappe. Pruefen Sie Wand-, Decken- und umgekehrte Ausrichtungen, wenn sie Teil der vorgesehenen Verwendung sind.
Lange Leuchten benötigen Messungen an beiden Enden. Verdreht sich das Gehäuse, kann ein Ende anders ausgerichtet sein als das andere, auch wenn die Mitte korrekt erscheint. Dokumentieren Sie die unmittelbare Durchbiegung nach dem Loslassen sowie jede Änderung nach einer festgelegten Wartezeit.

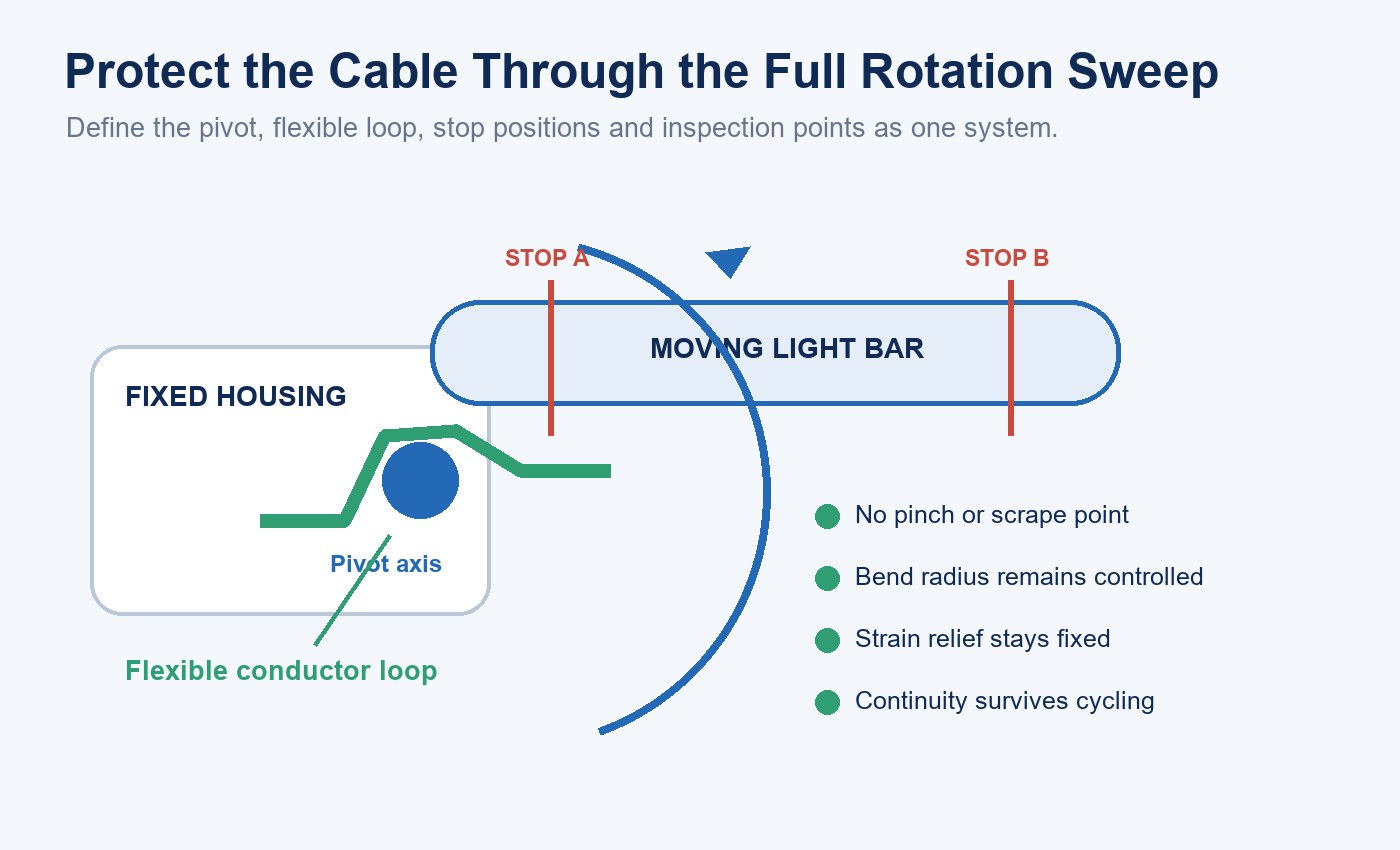

Verdrahtung und Steckverbinder ?ber den gesamten Schwenkbereich schützen
Der bewegliche Abschnitt darf Leiter nicht einklemmen, abschaben oder wiederholt an einer scharfen Stelle biegen. Pruefen Sie Leiterlaenge, Fuehrung, Biegeradius, Isolierung, Zugentlastung und Kontakt mit beweglichen Teilen. Physische Anschlaege sollten den Benutzer von einer Position fernhalten, die die Verdrahtung ueberbeansprucht.
Betreiben Sie den Mechanismus zyklisch und ueberwachen Sie dabei die elektrische Durchgaengigkeit. Pruefen Sie nach dem Zyklustest Leiter, Zugentlastung, Verbinder und Isolierung nahe dem Drehpunkt. Bestaetigen Sie bei verbindbaren Produkten, dass Verbindungskabel und Endverbinder bei jedem zulaessigen Winkel frei bleiben.
Schalter und lokale Steuerungen sollten nach der Ausrichtung zugaenglich bleiben. Eine Leuchte, die den Zielwinkel erreicht, jedoch das Kabel einklemmt oder den Schalter verdeckt, hat die Installationsanforderung nicht erfuellt.
Materialien, Temperatur und Montageabweichung prüfen
Kunststoffdrehpunkte koennen ihre Reibung durch Formschwankungen, Oberflaechenverschleiss und dauerhafte Last veraendern. Metallbefestigungen, Buchsen und Gehaeuse dehnen sich mit unterschiedlichen Raten aus. Schmierstoffe bringen, falls verwendet, ihr eigenes Temperatur- und Alterungsverhalten mit.
Pruefen Sie den Mechanismus, nachdem die vollstaendige Leuchte ihre normale thermische Bedingung erreicht hat. Beruecksichtigen Sie die im Projekt genannten Montageausrichtungen und den Umgebungsbereich. Beobachten Sie Freiraum, Klemmen, Drehmomentveraenderung, Kriechen und sichtbaren Verschleiss.
Montagesteuerungen sind ebenso wichtig wie die Materialwahl. Befestigungsdrehmoment, Abmessungen von Formteilen, Einsetzkraft des Drehpunkts und Ausrichtung der Endabstuetzung koennen das Gefuehl zwischen Einheiten veraendern. Dokumentieren Sie eine Verteilung ueber Muster, statt sich auf eine einzelne "gute" Einheit zu verlassen.
Leise Einstellung definieren, ohne Stille zu versprechen
Einige Mechanismen klicken absichtlich, weil sie Rastungen verwenden. Andere koennen quietschen, schaben oder einrasten, weil Oberflaechen ineinandergreifen. Entscheiden Sie, ob das Projekt leise Einstellung, leisen Betrieb nach der Ausrichtung oder beides benoetigt.
Wenn Verstellgeraeusche relevant sind, definieren Sie Montageflaeche, Hintergrundpegel, Mikrofonabstand, Bewegungsgeschwindigkeit und das zu messende Ereignis. Trennen Sie Drehpunktgeraeusche von Treiberbrummen, Vibration loser Teile und koerperschalluebertragenem Geraeusch waehrend des Betriebs.
Das praktische Abnahmekriterium kann "kein Schaben, Quietschen oder Aufprallereignis, das in der angegebenen Entfernung unter dem Pruefhintergrund hoerbar ist" lauten, statt einer absoluten Zusage von Stille. Wird eine numerische Schallgrenze verlangt, stimmen Sie Pruefmethode und Instrument ab, bevor Muster verglichen werden.

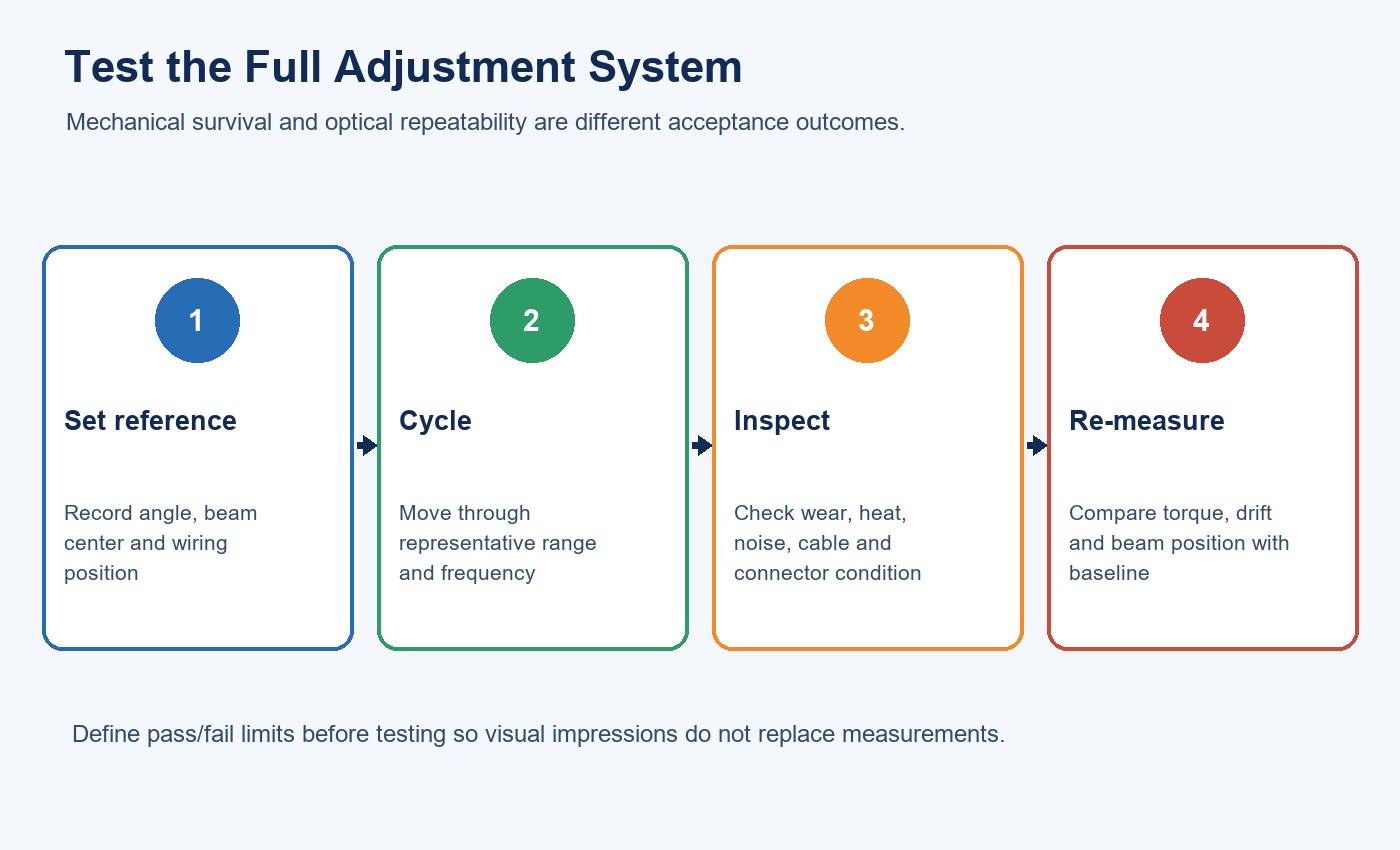

Eine Zyklusprüfung durchführen, die der tatsächlichen Nutzung entspricht
Erstellen Sie ein Zyklusprofil aus der Anwendung. Eine Leuchte, die bei der Inbetriebnahme einmal eingestellt wird, benoetigt nicht denselben Zyklus wie ein Einzelhandelsdisplay, das jede Woche veraendert wird. Definieren Sie Start- und Endwinkel, Geschwindigkeit, Verweildauer, Montageausrichtung, elektrischen Zustand, Temperatur und Anzahl der Zyklen.
Dokumentieren Sie in geplanten Intervallen Drehmoment, Spiel, Winkelerhalt, Geraeusch und sichtbaren Verschleiss. Pruefen Sie Drehpunkte, Anschlaege, Halterungen, Befestigungen, Gehaeuse, Verdrahtung und Stecker. Wiederholen Sie nach dem letzten Intervall elektrische Sicherheits-, thermische und Funktionspruefungen.
| Prüfpunkt | Mechanische Prüfungen | Beleuchtungs- und Elektroprüfungen |
|---|---|---|
| Vor der Zyklierung | Bereich, Drehmoment, Spiel, Ausrichtung und Erscheinungsbild | Eingang, Funktion, Strahlreferenz und Steuerungszugang |
| Zwischenintervalle | Drehmomenttrend, Abrieb, Lockerung und Anschlagzustand | Durchgaengigkeit, Flimmersymptome und Strahlverschiebung |
| Endintervall | Haltemoment, Durchhängen, Verdrehung und beschädigte Teile | Elektrische Sicherheit, Temperatur und photometrische Wiederholbarkeit |
| Verweildauer nach der Zyklierung | Winkelhaltung unter Last | Stabiler Betrieb im gehaltenen Winkel |
Trenddaten sind nuetzlicher als ein einzelnes endgueltiges Bestehen. Sie zeigen, ob das Gelenk allmaehlich locker wird, sich festzieht oder inkonsistente Positionen entwickelt.
Optische Wiederholbarkeit prüfen, nicht nur die mechanische Bewegung
Der Zweck der Drehung ist die Lichtausrichtung. Markieren Sie mehrere Zielwinkel und messen Sie Strahlmitte oder Beleuchtungsstaerkemuster nach wiederholter Annaeherung aus beiden Richtungen. Dokumentieren Sie Zielposition, Verteilung, Gleichmaessigkeit und jeden Unterschied zwischen den Leuchtenenden.
Die Drehung sollte den Diffusor nicht aus seinem Sitz bringen, Spalte erzeugen oder eine helle Linie nahe dem Drehpunkt einfuehren. Enthält das Produkt CCT- oder Leistungsschalter, bestaetigen Sie, dass die Bewegung diese Steuerungen oder ihre Verdrahtung nicht beeintraechtigt.
For a broader explanation of how beam spread translates into a workplane pattern, use the T8 integrated fixture beam-angle guide. Der Test für drehbare Leuchten ergänzt diese optische Aufgabe um Winkelerhalt und Rückkehr-in-die-Position-Leistung.
Verwenden Sie die Surface-Mounted Rotatable LED Linear Fixture page um die exakte Länge und veröffentlichte Konfiguration zu identifizieren, bevor die Testmatrix festgelegt wird.

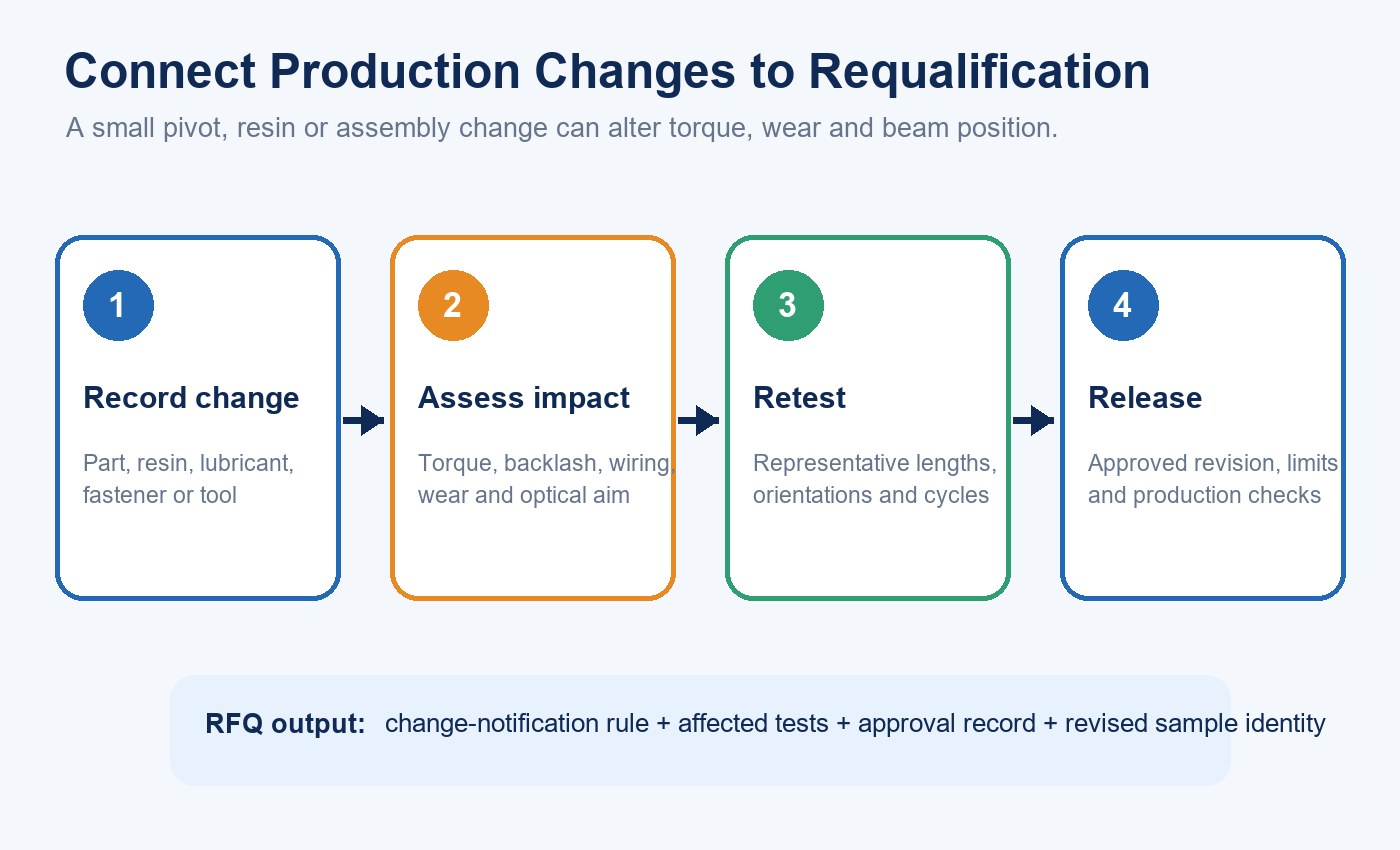

Produktionsabweichungen und Steuerungsänderungen bemustern
Die Leistung eines Prototyps repraesentiert nicht die vollstaendige Produktionsverteilung. Beziehen Sie Muster aus relevanten Laengen, Produktionszeiträumen, Materiallosen, Formen oder Kavitaeten und von Montagebedienern entsprechend dem Projektrisiko ein.
Legen Sie Eingangs- oder End-of-Line-Pruefungen fuer Winkelbereich, Anschlaege, Betriebsgefuehl, Haltemoment, Spiel, Ausrichtung, Erscheinungsbild und Funktion fest. Steuern Sie Aenderungen an Drehpunktteilen, Kunststoffharz, Schmierstoff, Befestigungsmitteln, Verdrahtung und Montagewerkzeugen, da kleine Aenderungen Reibung oder langfristige Haltekraft veraendern koennen.
Die Checkliste zur Bewertung von LED-Beleuchtungsmustern helps connect the mechanism test to exact product identity, deviations and production release. For manufacturing review, New Lights’ Produktions- und Fertigungskapazitäten Die Seite beschreibt Abläufe für Bemusterung und Koordination.
Mechanismusanforderungen in die RFQ aufnehmen
Geben Sie Montageausrichtung, Leuchtenlaenge, Zielflaeche, nutzbaren Ausrichtungsbereich, Verstellhaeufigkeit, Umgebungsbereich, Kabelanordnung und Abnahmefenster an. Bitten Sie den Lieferanten, Haltemethode, Materialien, Anschlaege, Drehmomentsteuerungen und verfuegbare Pruefnachweise zu benennen.
Request a dimensioned drawing and production-representative samples. Record the approved model revision and define which changes require requalification. To discuss a specific project, Kontaktieren Sie New Lights mit der Installationszeichnung, Leuchtenlänge, Ausrichtungspositionen und mechanischer Abnahmematrix.
Häufig gestellte Fragen
Ist ein größerer Drehbereich immer besser?
Nein. Der nutzbare Bereich sollte das Ziel erreichen und gleichzeitig Verdrahtung, Steckverbinder, Schalter, Montagefreiräume und mechanische Anschläge schützen.
Worin besteht der Unterschied zwischen Betätigungs- und Haltemoment?
Das Betriebsmoment bewegt die Leuchte. Das Haltemoment widersteht unbeabsichtigter Bewegung nach der Positionierung. Eine praktische Spezifikation benoetigt fuer beide akzeptable Fenster.
Wie sollte das Abdriften des Winkels geprüft werden?
Stellen Sie in jeder Montageausrichtung definierte Winkel ein, messen Sie die Position der optischen Achse nach dem Loslassen und wiederholen Sie dies nach Verweildauer, Temperaturexposition und Zyklierung.
Warum sollten unterschiedliche Leuchtenlängen geprüft werden?
Massenverteilung, Hebelwirkung, Gehaeusesteifigkeit und Verdrehung aendern sich mit der Laenge. Ein kurzes Muster repraesentiert moeglicherweise nicht das laengste Modell.
Kann eine drehbare Leuchte als geräuschlos beschrieben werden?
Verwenden Sie stattdessen eine definierte akustische Anforderung. Absichtliche Rastklicks, mechanisches Quietschen, Treibergeraeusche und koerperschalluebertragene Vibration haben unterschiedliche Ursachen und Pruefmethoden.
