Ja, LED-Straßenleuchten können den Stromverbrauch senken, es gibt jedoch keinen allgemeingültigen Einsparprozentsatz. Das Ergebnis hängt davon ab, was das Projekt ersetzt, von der tatsächlichen Eingangsleistung beider Systeme, Betriebsstunden, Dimmzeitplänen, Steuerungen, Beleuchtungsanforderungen, Messung und Abrechnung durch den Versorger.
Die belastbare Frage lautet nicht ?Wie viel spart LED??, sondern: ?Wie viel Energie verbraucht dieses freigegebene Straßenbeleuchtungssystem gegenüber einer verifizierten Ausgangsbasis, während es die erforderliche Beleuchtungsleistung liefert??
Eine genaue Ausgangsbasis aufbauen
Mit einer Anlageninventur beginnen. Standort, Technologie, nominelle Lampenwattage, Vorschaltgeräte- oder Treiberverluste, verfügbare gemessene Eingangsleistung, Montage, Steuerung, Betriebszeitplan, Fehlerstatus und Abrechnungskategorie jeder Leuchte erfassen. Anlagengruppen mit unterschiedlichen Wattagen oder Betriebsstunden trennen.
Nicht annehmen, dass die Lampenwattage auf dem Typenschild der Systemeingangsleistung entspricht. ?ltere Entladungssysteme können Vorschaltgeräteverluste einschließen, und Rechnungen des Versorgers können feste Tarifwattagen statt Zähler verwenden. Bestätigen Sie, wie der Eigentümer belastet wird und wie die Abrechnungsinventur aktualisiert wird.
Ausgefallene Lampen nur mit einer dokumentierten Regel ausschließen. Der Vergleich eines vollständig funktionierenden LED-Systems mit einer Ausgangsbasis, die viele dunkle Leuchten enthält, kann die Ausgangsleistung unterschätzen oder Energie- und Beleuchtungsvergleiche verzerren.
| Basisfeld | Warum dies das Ergebnis verändert | Bevorzugter Nachweis |
|---|---|---|
| Menge nach Leuchtentyp | Verschiedene Gruppen können unterschiedliche Lasten und Zeitpläne haben | Geokodierte Anlageninventur und Feldmuster |
| Systemeingangsleistung | Lampenwattage kann Verluste von Vorschaltgerät, Treiber oder Steuerung auslassen | Messung am Stromkreis oder an einer repräsentativen Leuchte |
| Jährliche Betriebsstunden | Stunden von Dämmerung bis Morgen unterscheiden sich nach Standort und Steuerungsverhalten | Steuerungshistorie, Timereinstellungen oder dokumentierter Zeitplan |
| Ausgefallene oder getrennte Einheiten | Dunkle Anlagen verzerren sowohl Betriebs- als auch Energieausgangsbasis | Zustandsaufnahme mit vereinbarter Behandlungsregel |
| Abrechnungsmethode | Gemessene kWh- und Tarif-Watt-Abrechnung werden unterschiedlich abgeglichen | Versorgungstarif und aktuelle Abrechnungsinventur |

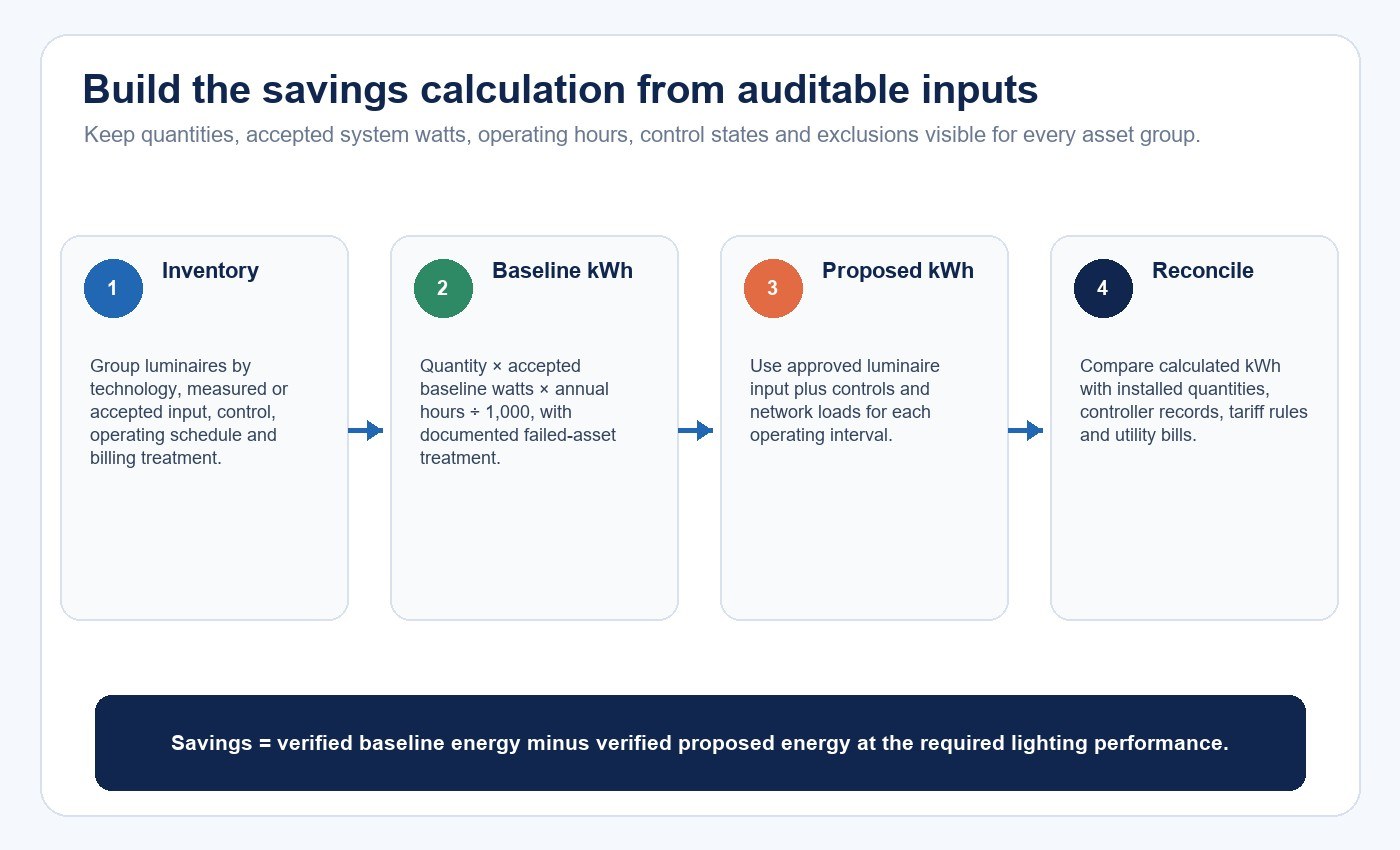

Eine transparente Energieformel verwenden
Bei einem konstanten Zeitplan beträgt die jährliche Energie:
Jährliche kWh = Menge ? Eingangsleistung in Watt ? jährliche Betriebsstunden ? 1.000
Berechnen Sie Basisenergie und vorgeschlagene Energie getrennt. Die jaehrliche Energieeinsparung entspricht Basis-kWh minus vorgeschlagene kWh. Die prozentuale Einsparung entspricht dieser Differenz geteilt durch Basis-kWh.
Betrachten Sie 1.000 bestehende Systeme mit gemessenen 180 W und 4.100 Betriebsstunden. Die Ausgangsbasis beträgt 738.000 kWh pro Jahr. Ein vorgeschlagenes System mit 95 W im selben Zeitplan verbraucht 389.500 kWh; die technische Schätzung beträgt daher 348.500 kWh beziehungsweise etwa 47 % vor Steuerungen.
| Berechnungszeile | Ausgangsbasis | Vorgeschlagen | Differenz |
|---|---|---|---|
| Menge | 1,000 | 1,000 | 0 |
| Akzeptierte Eingangsleistung | 180 W | 95 W | 85 W pro Leuchte |
| Jährliche Betriebsstunden | 4,100 | 4,100 | 0 |
| Jährlicher Energieverbrauch | 738,000 kWh | 389,500 kWh | 348,500 kWh |
Der Prozentsatz ?ndert sich sofort, wenn gemessene Ausgangslast, freigegebene LED-Last, Betriebsstunden oder installierte Menge sich ?ndern. Das Berechnungsblatt an die Anlagengruppen binden, statt einen Prozentsatz auf den gesamten Bestand anzuwenden.
Halten Sie Menge, Watt, Stunden, Verluste und Ausschlüsse transparent, damit Prüfer das Ergebnis nachvollziehen können.

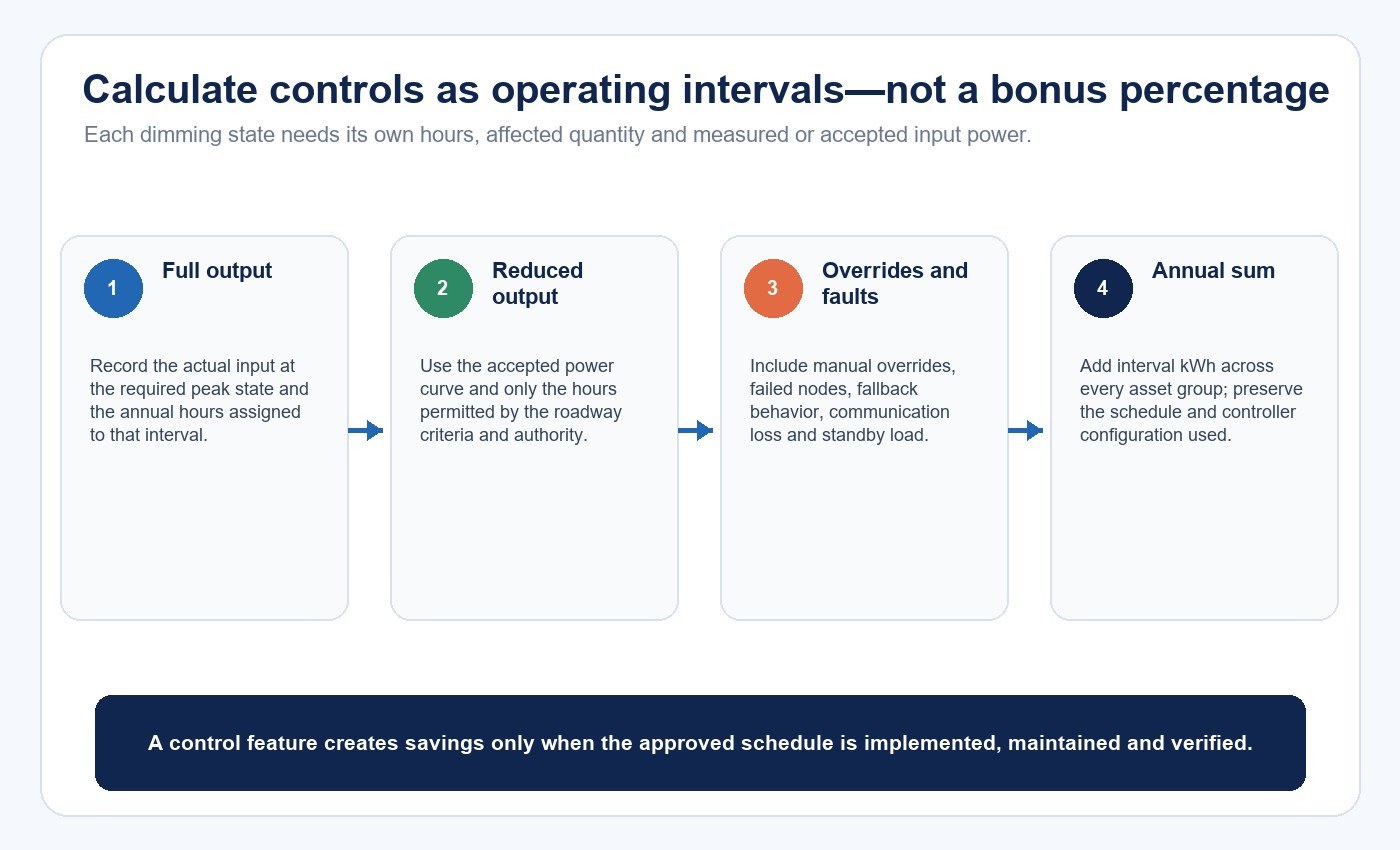

Steuerungen als Zeitplan ergänzen
Keinen allgemeinen Prozentsatz für ?Steuerungseinsparungen? hinzufügen. Die Nacht in Betriebsintervalle aufteilen und jedes Intervall mit der befohlenen Leistungsstufe, tatsächlicher Leuchteneingangsleistung auf dieser Stufe, Anzahl betroffener Anlagen und Stunden berechnen.
Ein Zeitplan kann bei Verkehrsspitzen volle Leistung, ?ber Nacht verringerte Leistung sowie eine definierte Reaktion auf Ereignisse oder Fehler nutzen. Bestätigen Sie, ob Beleuchtungskriterien und zuständige Stelle jede Betriebsart zulassen. Verbrauch von Controller und Netzwerk im Standby berücksichtigen, sofern wesentlich.
Die Modellspezifikationsarbeit des DOE erkennt an, dass vernetzte Aussensteuerungen Energie- und Wartungskosten senken koennen, waehrend DOE-Forschung auch Fragen zu Messgenauigkeit, Funktionalitaet und Wartung nennt. Validieren Sie das tatsaechliche System, statt sich auf eine Funktionsliste zu verlassen.
Erforderliche Beleuchtungsleistung erhalten
Energieeinsparungen sind nicht gueltig, wenn die vorgeschlagene Anordnung die Beleuchtungsanforderungen des Projekts nicht erfuellt. Vergleichen Sie zu erhaltende Beleuchtungsstaerke oder Leuchtdichte, Gleichmaessigkeit, Blendung, Schleierleuchtdichte, vertikale Beleuchtung, Farbe, stoerendes Licht und andere anwendbare Kriterien mit der freigegebenen Strassenplanungsmethode.
Modellspezifische photometrische Dateien anfordern und tatsächlichen Mastabstand, Montagehöhe, Ausleger, Neigung, Straßenbreite, Flächen, Geometrie und Wartungsfaktor berechnen. Eine niedrigere Wattzahl kann passend sein, wenn die Optik Licht wirksamer lenkt, aber Wattzahl allein kann keine Gleichwertigkeit belegen.
Eine repräsentative Ausgangsbasis und einen Pilotbetrieb mit einem vereinbarten Raster und kalibrierten Instrumenten messen. Das DOE-Protokoll für Beleuchtungsmessungen betont vergleichbare Betriebsbedingungen, Leistungsmessungen und Lichtniveau-Messungen.
Die outdoor lighting installation checklist hilft, das freigegebene Design in Montage, Verdrahtung, Ausrichtung und Inbetriebnahme zu überführen, ohne die im Einsparmodell verwendeten Annahmen zu verlieren.
Leuchten- und Systemeffizienz vergleichen
DOE FEMP beschreibt Leuchteneffizienz als Lichtleistung geteilt durch elektrische Eingangsleistung. Das ist eine brauchbare Produktkennzahl, jedoch hängt die Projektenergie von nutzbarer Lichtverteilung, installierter Leistung, Steuerungen und Stunden ab.
Zwei Leuchten mit demselben lm/W können unterschiedliche Ergebnisse auf der Straße erzeugen, weil ihre Lichtstärkeverteilungen verschieden sind. Umgekehrt kann ein Produkt mit geringerer angegebener Effizienz in einem bestimmten Layout weniger Watt benötigen, wenn seine Optik besser zur Aufgabe passt. Freigegebene Layouts bei gleicher Leistung vergleichen.
Bestätigen Sie, ob die angegebene Leistung alle Treiber, Steuerungen, Fotozellen, Sensoren und Kommunikationsgeräte innerhalb der Projektgrenze einschließt.
Tarife und Rechnungen abgleichen
Energieeinsparungen und Einsparungen auf der Rechnung koennen unterschiedlich sein. Ein Tarif kann Energieentgelte, feste Monatsentgelte, Wartungsentgelte, Mastentgelte, Leistungsentgelte, Steuern und geschaetzte Leistungstabellen enthalten. Einige von Versorgern betriebene Systeme werden nicht aus direkten Zaehlerablesungen abgerechnet.
Beschaffen Sie die aktuelle Tarif- und Anlagenabrechnungsdatei. Fragen Sie, wie neue Leistungen, Dimmzeitplaene, Ausfaelle, Steuerungen und Aenderungen des Eigentums erkannt werden. Ein technisch effizienter Retrofit liefert die prognostizierte Kosteneinsparung moeglicherweise erst, wenn Abrechnungsunterlagen und Tarife aktualisiert sind.
Modellieren Sie Szenarien mit niedrigen, erwarteten und hohen Strompreisen. Halten Sie Annahmen zu Steuern und Preissteigerungen getrennt von der gemessenen Energieeinsparung.
Wartung beruecksichtigen, ohne Lebensdauer zu erfinden
LED-Systeme können Wartungsmuster verändern, aber eine lange Nennlebensdauer ist kein garantierter Austauschintervall im Feld. Treiber, LED-Modul, ?berspannungsschutz, Steckverbinder, Steuerungsknoten, Dichtung, Oberfläche und Umgebungsnachweise für das genaue Modell prüfen.
Die Wartungsausgangsbasis anhand tatsächlicher Arbeitsaufträge, Ausfälle, Lampenwechselzyklen, Teamzeit, Hubgeräte, Verkehrsführung, Ersatzteile und Entsorgung aufbauen. Für das vorgeschlagene System Annahmen zu Ausfallrate und Ersatz als Annahmen ausweisen, sofern sie nicht durch Feld- oder Gewährleistungsdaten gestützt sind.
Gewährleistungsumfang, Umgebungsgrenzen, Schalten, ?berspannung, Steuerungen, Ausschlüsse, Arbeit, Fracht, Abhilfe und Reklamationsverfahren lesen. Eine Gewährleistung für Ersatzteile deckt möglicherweise keine Arbeiten vor Ort oder Verkehrsmanagement ab.
Repräsentativen Pilotversuch durchführen
Waehlen Sie Pilotstandorte, die wesentliche Strassengeometrien, Mastabstaende, Montagehoehen, elektrische Bedingungen, Verkehr, Umgebungstemperaturen und Kommunikationsumgebungen repraesentieren. Waehlen Sie nicht nur den einfachsten Abschnitt.
Vor der Installation Ausgangsleistung, Lichtniveaus, Anlagenzustand, Steuerungen, Abrechnungsdaten und ?ffentliche oder betriebliche Probleme erfassen. Nach der Installation Produktmodell, Einstellungen, Eingangsleistung, Lichtverteilung, Dimmen, Netzwerkmeldung, Fehler und Beleuchtungskriterien verifizieren.
Betreiben Sie den Pilotversuch lange genug, um Steuerungszeitplaene, Wetter, Kommunikation, Wartungsablauf und Reaktion der Beteiligten zu beobachten. Dokumentieren Sie Aenderungen, bevor Sie die Berechnung auf den gesamten Bestand hochrechnen.
Einen Mess- und Verifizierungsplan erstellen
Definieren, welche Werte gemessen, vereinbart, berechnet oder aus Rechnungen entnommen werden. Messgeräte, Mustergr??e, Stromkreise, Messtermine, Betriebsbedingungen, Qualitätsprüfungen, Dateneigentum und Korrekturmethoden angeben.
Die Nachinstallationspruefung sollte installierte Mengen, tatsaechliche Leistungen, Steuerungszeitplaene, Ausnahmen, ausgefallene Knoten, manuelle Uebersteuerungen und Tarifunterlagen abgleichen. Vernetzte Controller koennen Energie melden, doch vergleichen Sie deren Genauigkeit und Aggregationsregeln mit der akzeptierten Messmethode.
DOE erläutert, dass der Aufwand für Messung und Verifizierung dem Projektwert und Risiko entsprechen sollte. Eine einfache Nachrüstung kann eine begrenzte Stichprobe benötigen; ein großer Leistungsvertrag oder komplexes Steuerungssystem kann eine stärkere Verifizierung rechtfertigen.
| Nachweispunkt | Ausgangsbasis | Nach der Installation | Abnahmefrage |
|---|---|---|---|
| Anlagenanzahl | Auditierte Menge und Zustand | Installiertes Modell und Menge | Wurden alle Ergänzungen, Auslassungen und Ausnahmen abgeglichen? |
| Eingangsleistung | Messung an repräsentativer Leuchte oder Stromkreis | Gleiche Grenze und vergleichbarer Betriebszustand | Entspricht die gemessene Last den Berechnungseingaben? |
| Betriebsplan | Bestehende Steuerungen und Jahresstunden | Programmierter Zeitplan, ?bersteuerungen und Ausfallzustand | Ist das erwartete Dimmprofil tatsächlich in Betrieb? |
| Beleuchtungsleistung | Vereinbartes Messraster und Bedingungen | Dasselbe Raster und vergleichbare Bedingungen | Bleibt das freigegebene Design erfüllt? |
| Abrechnung | Tarif- und Anlagenbestand des Versorgers | Aktualisierte Wattzahlen, Eigentumsverhältnisse und Gebühren | Wurde das Finanzmodell mit der Rechnung abgeglichen? |
Finanzielle Ergebnisse getrennt berechnen
Energieeinsparungen sind nur ein Input für den Cashflow. Ausrüstung, Planung, Aufnahme, Installation, Neuverdrahtung, Steuerungen, Netzwerkgebühren, Inbetriebnahme, Verkehrsmanagement, Entsorgung, Finanzierung, Anreize, Wartung, Ersatzteile und Abrechnungsänderungen einbeziehen.
Berechnen Sie einfache Amortisation, Kapitalwert und Lebenszykluskosten mit angegebenem Analysezeitraum, Diskontsatz, Eskalation, Restwert und Austauschannahmen. Das DOE stellt fuer diese strukturierte Analyse ein Werkzeug zur Finanzanalyse von Nachruestungen fuer Strassen- und Parkplatzbeleuchtung bereit.
Führen Sie Sensitivitaetsfaelle fuer Strompreis, Betriebsstunden, Steuerungszeitplan, Installationskosten, Wartung, Ausfaelle und Netzwerkgebuehren durch. Eine einzelne Amortisationszahl verdeckt Unsicherheit.
Netzunabhängige Solar-Straßenleuchten als andere Energiebilanz behandeln
Eine All-in-One-Solarstraßenleuchte bezieht keine normale Betriebsenergie aus demselben Netzstromkreis wie eine herkömmliche Straßenleuchtennachrüstung. Ihre Systemgrenze umfasst Solarpanel, Batterie, Laderegler, LED-Last, nächtliches Betriebsprofil, saisonale Solarressource und Autarkieanforderung. Die obige Netz-kWh-Formel kann daher nicht als vollständiges Auslegungs- oder Wirtschaftsmodell wiederverwendet werden.

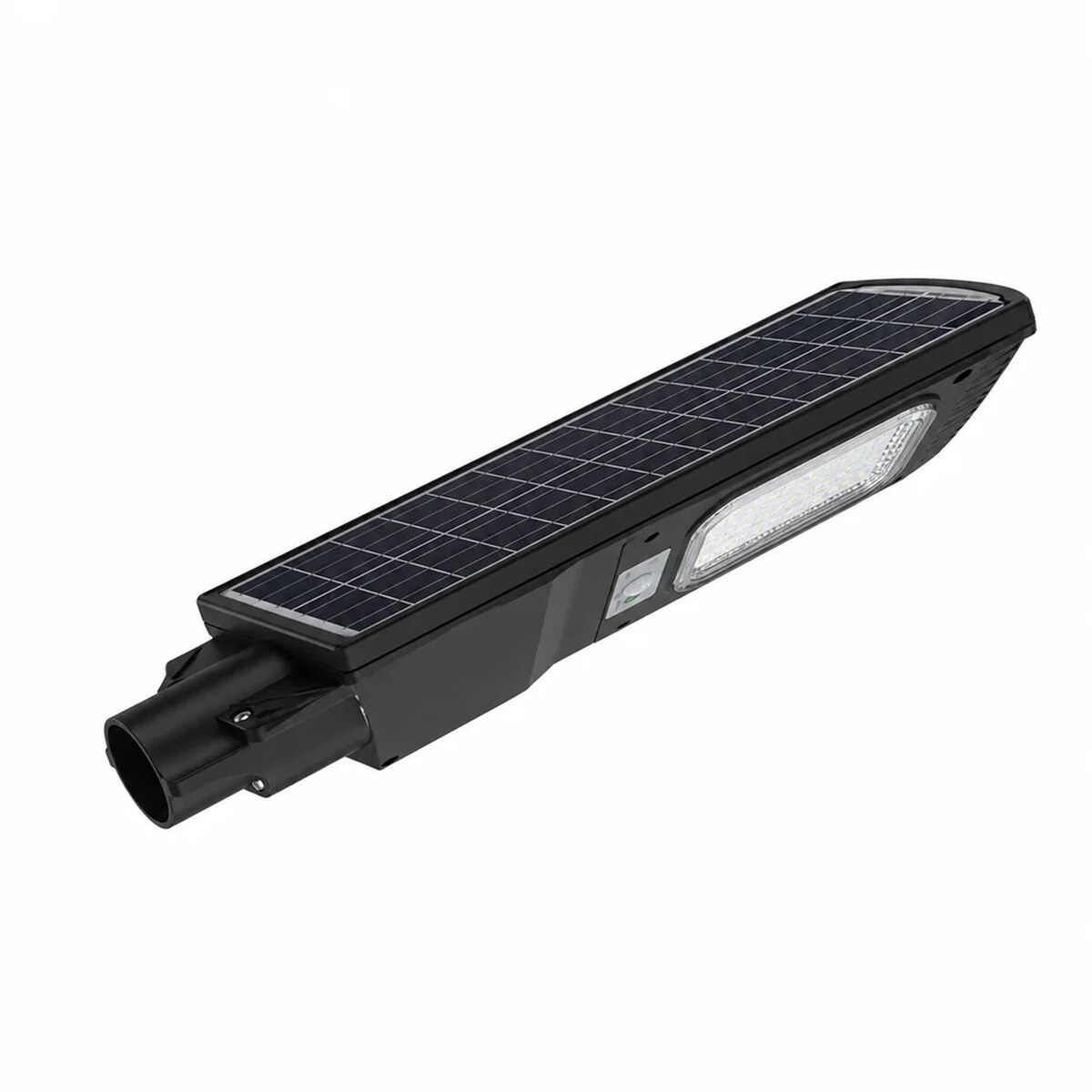

Die New Lights all-in-one solar street-light series is relevant where an off-grid access road or site route is being considered. Compare that route through a separate solar and battery energy balance, civil works, maintenance access and required lighting-performance review. The broader outdoor, garden and solar lighting solution hilft, netzgebundene Nachrüstung, Flächenbeleuchtung und netzunabhängige Solaranwendungen vor der Produktauswahl voneinander abzugrenzen.

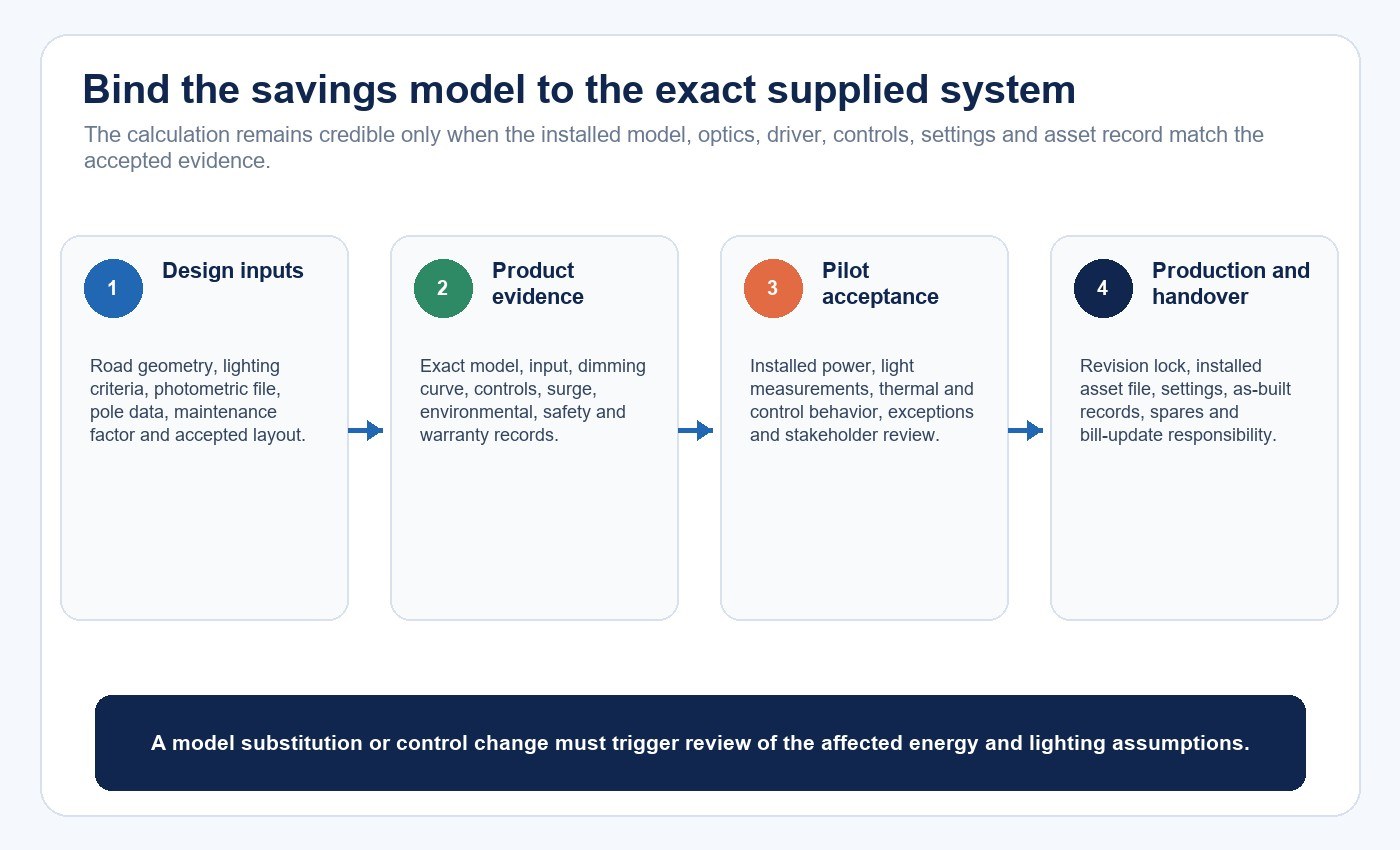

Das Beschaffungsnachweispaket erstellen
Der Käufer sollte Inventar, Ausgangsmethode, Straßenkriterien, Mastgeometrie, elektrische Bedingungen, Umgebung, Steuerungen, Tarif, Eigentum, Pilotbetrieb sowie Anforderungen an Messung und Verifizierung bereitstellen. Lieferanten sollten modellgebundene Nachweise zurückgeben.
Genaue Eingangsleistung, photometrische Dateien und Berichte, Dimmleistungskurve, Steuerungsinteroperabilität, Nachweise zu ?berspannung und Netzqualität, Umwelteinstufungen, Sicherheitszertifizierungen, thermische und Lebensdauerberichte, Gewährleistung, Installationsanweisungen, Ersatzteilstrategie und ?nderungslenkungsprozess anfordern.
Verwenden Sie die Checkliste zur Bewertung von LED-Beleuchtungsmustern to bind each sample to its model, driver, controls, settings and test purpose. The New Lights factory and manufacturing page liefert Kontext für Diskussionen zu Produktionsnachweisen und Änderungsmanagement.
To evaluate a specific street-light conversion, Kontaktieren Sie New Lights mit Anlagenbestand, Basisenergie, Mast- und Strassengeometrie, erforderlichen Beleuchtungskriterien, Steuerungszeitplan, Tarif und Nachweisliste. Berechnen Sie den endgueltigen Einsparbereich, nachdem die vorgeschlagenen Modelle und Anordnungen akzeptiert wurden.
Häufig gestellte Fragen
Welchen Prozentsatz Strom sparen LED-Straßenleuchten?
Es gibt keinen universellen Prozentsatz. Berechnen Sie die Differenz zwischen verifizierter Basisenergie und vorgeschlagener Systemenergie anhand projektspezifischer Leistung, Mengen, Stunden, Steuerungen und Verluste.
Reicht eine niedrigere Wattzahl als Nachweis für Einsparungen aus?
Sie kann eine niedrigere Anschlusslast zeigen, doch das vorgeschlagene System muss auch die freigegebenen Kriterien der Strassenbeleuchtung erfuellen und Betriebs- und Abrechnungsannahmen muessen gueltig sein.
Führen intelligente Steuerungen immer zu Einsparungen?
Nur wenn zulässige Dimmzeitpläne umgesetzt und aufrechterhalten werden. Tatsächlichen Eingang in jedem Zustand, Betriebsstunden, Standby-Leistung, ?bersteuerungen und Ausfallverhalten verwenden.
Warum kann die Stromrechnung weniger sinken als die berechnete Energieeinsparung?
Feste Gebuehren, Wartungsentgelte, geschaetzte Tarifleistungen, Verzoegerungen bei Anlagenunterlagen, Netzwerkgebuehren, Steuern oder unterschiedliche Betriebsannahmen koennen Rechnungseinsparungen von kWh-Einsparungen trennen.
Sollten Wartungseinsparungen berücksichtigt werden?
Ja, jedoch tatsächliche Aufzeichnungen der Ausgangsbasis und transparente Annahmen für das vorgeschlagene System verwenden. Nennlebensdauer oder Gewährleistungsdauer nicht direkt in eine garantierte Feldausfallrate umwandeln.
Wie sollten Einsparungen nach der Installation verifiziert werden?
Installierte Anlagen, gemessene oder akzeptierte Eingangsleistung, Steuerungen, Stunden, Lichtmessungen, Controllerdaten und Rechnungen des Versorgers unter einem dokumentierten M&V-Plan abgleichen.
Redaktionelle Quellen
- U.S. Department of Energy FEMP, ?Purchasing Energy-Efficient Exterior Lighting?: https://www.energy.gov/cmei/femp/purchasing-energy-efficient-exterior-lighting
- U.S. Department of Energy, ?Standard Measurement and Verification Plan for Lighting Retrofit Projects?: https://betterbuildingssolutioncenter.energy.gov/sites/default/files/attachments/lighting_measurement_evaluation_protocol.pdf
- U.S. Department of Energy, ?Retrofit Financial Analysis Tool?: https://www.energy.gov/cmei/ssl/retrofit-financial-analysis-tool
- U.S. Department of Energy, ?Connected Streetlighting Systems?: https://www.energy.gov/cmei/ssl/connected-streetlighting-systems
