Nordamerikanisches LED-Panel mit seitlicher Lichtabstrahlung
- Five Regional Footprints: Square, half-width and full-length formats address common North American ceiling-module proportions.
- Side-Emission Optical Body: Edge-fed light distribution supports a slim panel construction distinct from backlit products.
- Model-Specific Output: Each footprint uses its specified wattage options for accurate project selection.
- White Ceiling Finish: A consistent white frame keeps all five proportions visually aligned in ceiling layouts.
| Panelformate | 303 x 303 to 603 x 1213 mm |
|---|---|
| Nennleistung | 12-72 W je nach Format |
| Lichtausbeute | 110-150 lm/W; anpassbar |
| Farbtemperatur | 3000-5000 K |
|---|---|
| Eingangsspannung | 100-277 V |
| Abstrahlwinkel | 112 Grad |
Technische Daten
Modellspezifikationen
| Modell | Abmessungen | Nennleistung | Wirksamkeit | CCT-Bereich | CRI-Optionen | Spannung | PF |
|---|---|---|---|---|---|---|---|

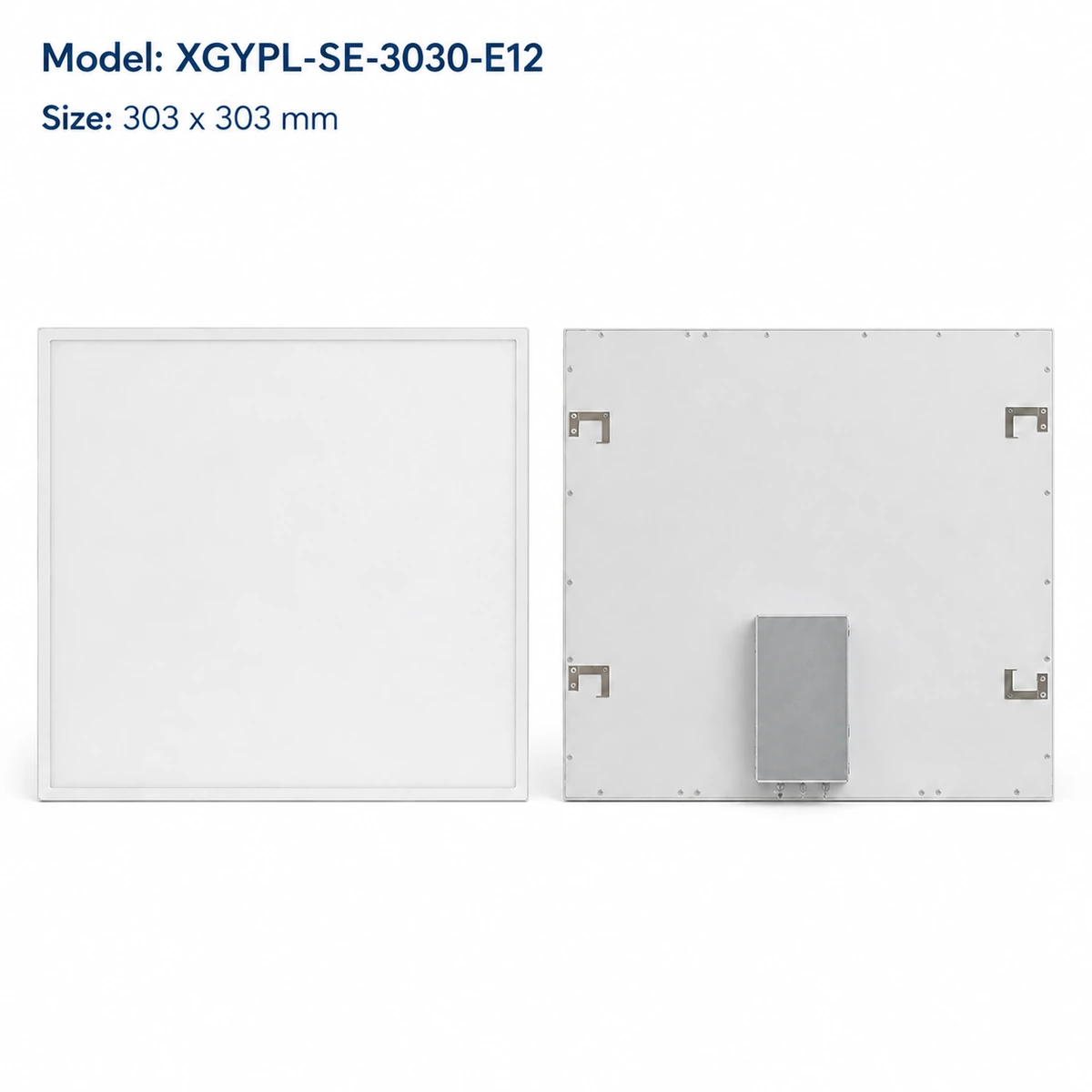

| XGYPL-SE-3030-E12 | 303 x 303 mm | 12 W | 110-150 lm/W | 3000-5000 K | Ra80/90 | 100-277 V | 0.9 |

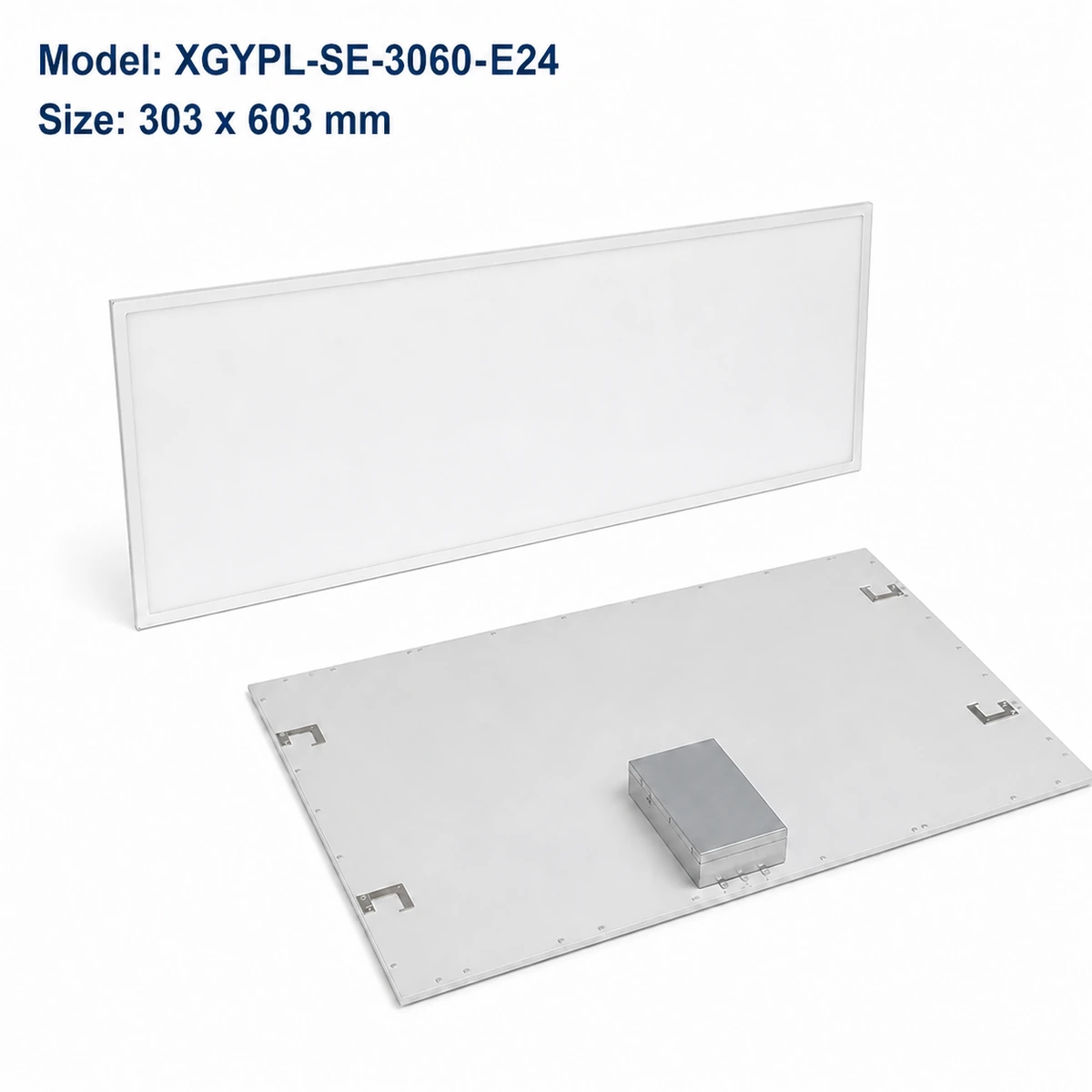

| XGYPL-SE-3060-E24 | 303 x 603 mm | 24 W | 110-150 lm/W | 3000-5000 K | Ra80/90 | 100-277 V | 0.9 |

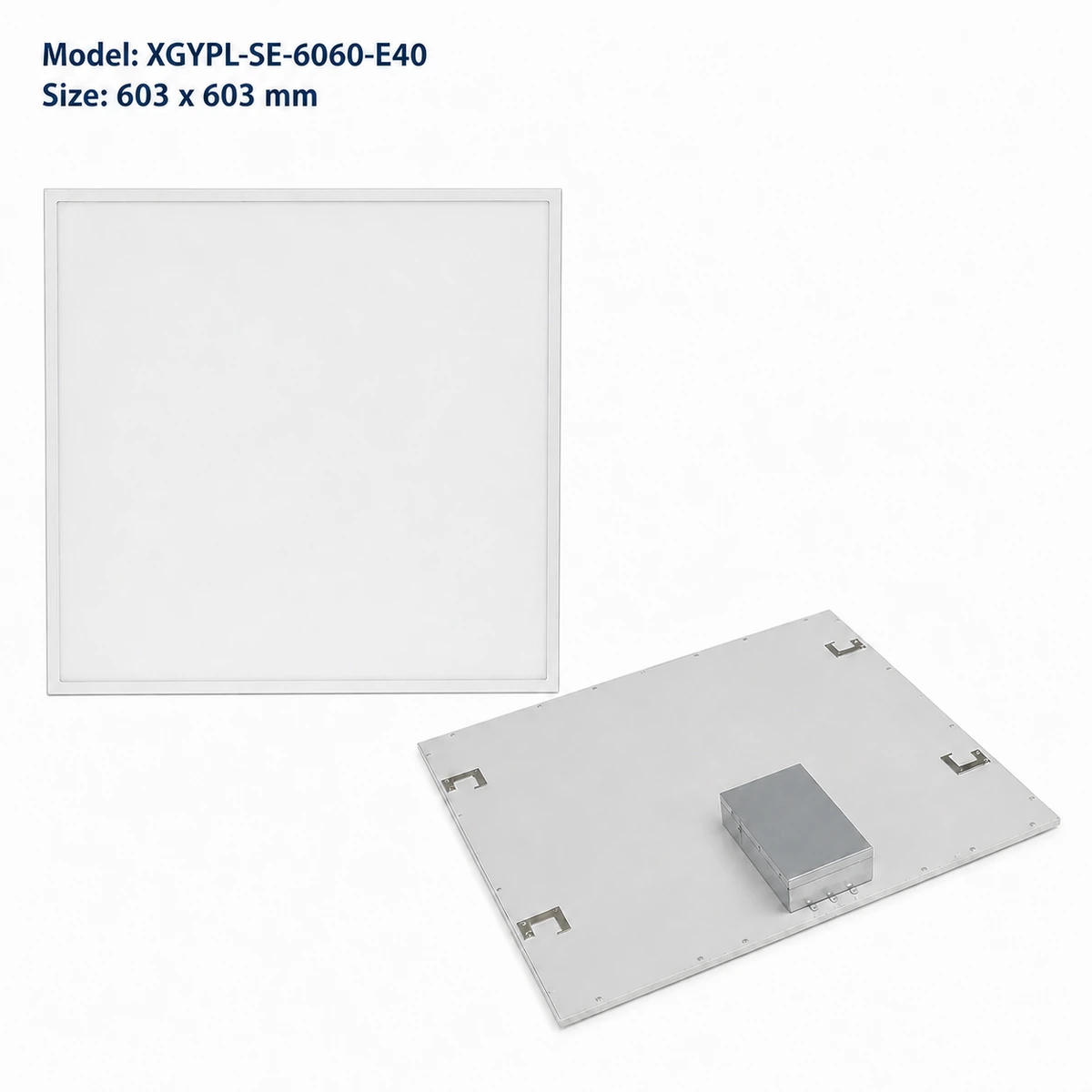

| XGYPL-SE-6060-E40 | 603 x 603 mm | 40 W | 110-150 lm/W | 3000-5000 K | Ra80/90 | 100-277 V | 0.9 |
| XGYPL-SE-6060-E40 | 603 x 603 mm | 48 W | 110-150 lm/W | 3000-5000 K | Ra80/90 | 100-277 V | 0.9 |
| XGYPL-SE-6060-E40 | 603 x 603 mm | 60 W | 110-150 lm/W | 3000-5000 K | Ra80/90 | 100-277 V | 0.9 |

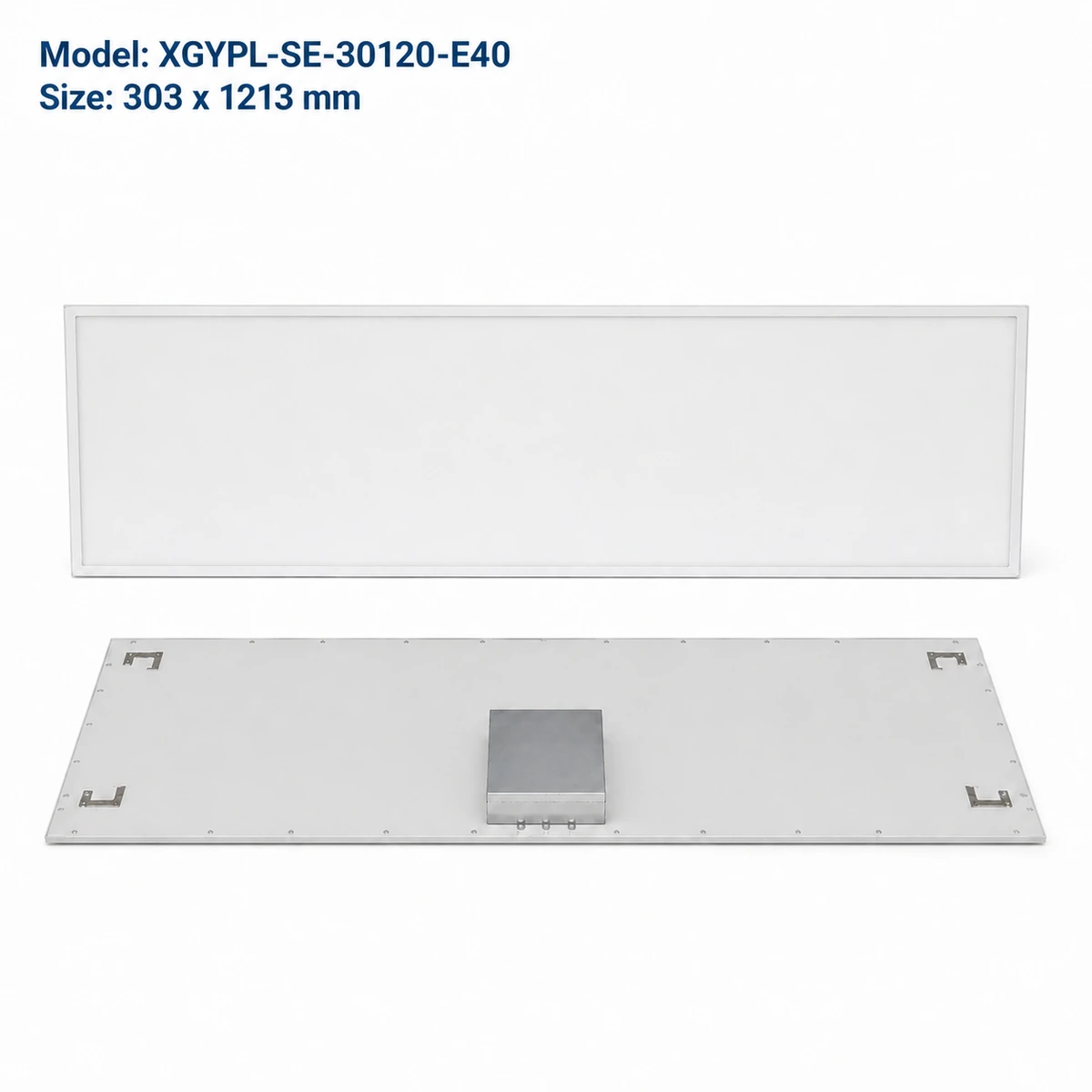

| XGYPL-SE-30120-E40 | 303 x 1213 mm | 40 W | 110-150 lm/W | 3000-5000 K | Ra80/90 | 100-277 V | 0.9 |
| XGYPL-SE-30120-E40 | 303 x 1213 mm | 48 W | 110-150 lm/W | 3000-5000 K | Ra80/90 | 100-277 V | 0.9 |
| XGYPL-SE-30120-E40 | 303 x 1213 mm | 60 W | 110-150 lm/W | 3000-5000 K | Ra80/90 | 100-277 V | 0.9 |

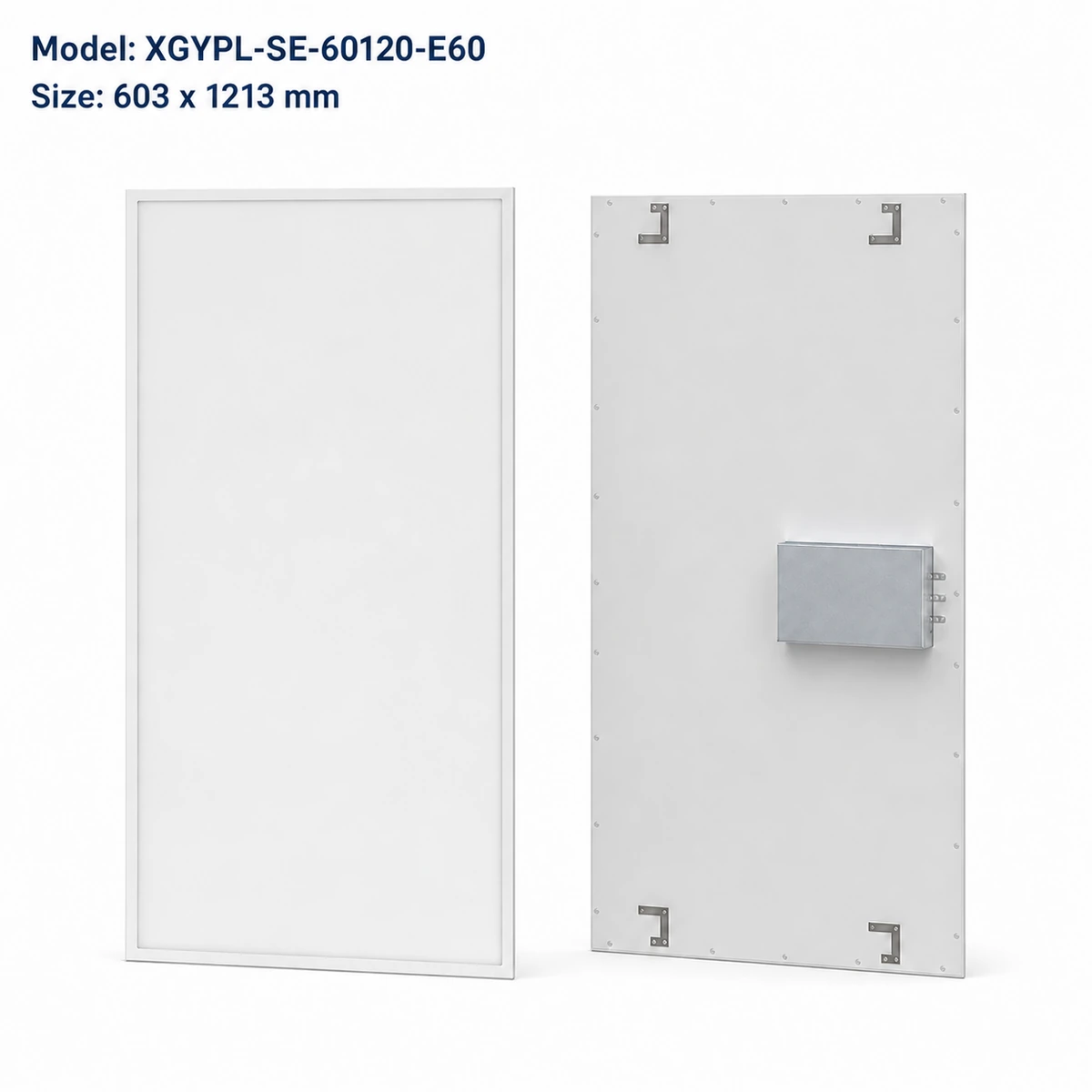

| XGYPL-SE-60120-E60 | 603 x 1213 mm | 60 W | 110-150 lm/W | 3000-5000 K | Ra80/90 | 100-277 V | 0.9 |
| XGYPL-SE-60120-E60 | 603 x 1213 mm | 72 W | 110-150 lm/W | 3000-5000 K | Ra80/90 | 100-277 V | 0.9 |
Flimmerfrei; dimmbare Option; 50000 h; Einsatz in Innenraeumen; weisse Oberflaeche; Abstrahlwinkel 112-degree; PF 0.9. Die Lichtausbeute ist anpassbar.
Produktbeschreibung
Produktdetails
Produktkonstruktion
Ein am Rand montiertes optisches System arbeitet mit einem getrennten hinteren Treibergehaeuse. Die Familie ist mit Flimmerfreiheit, einer dimmbaren Option, Optionen Ra80/90, einer Lebensdauer von 50000 h und Einsatz in Innenraeumen spezifiziert.
Hinweise zur Auswahl und Installation
Measure the actual ceiling grid and choose the exact 303, 603 or 1213 mm size before ordering. Confirm the selected rating, CCT, driver and dimming configuration before approval. Multiple power values in one row are order options unless a field-selectable driver is specifically approved. For metric and oversized ceiling formats, compare our large-format LED panels.
Empfohlene Anwendung
Anwendungen

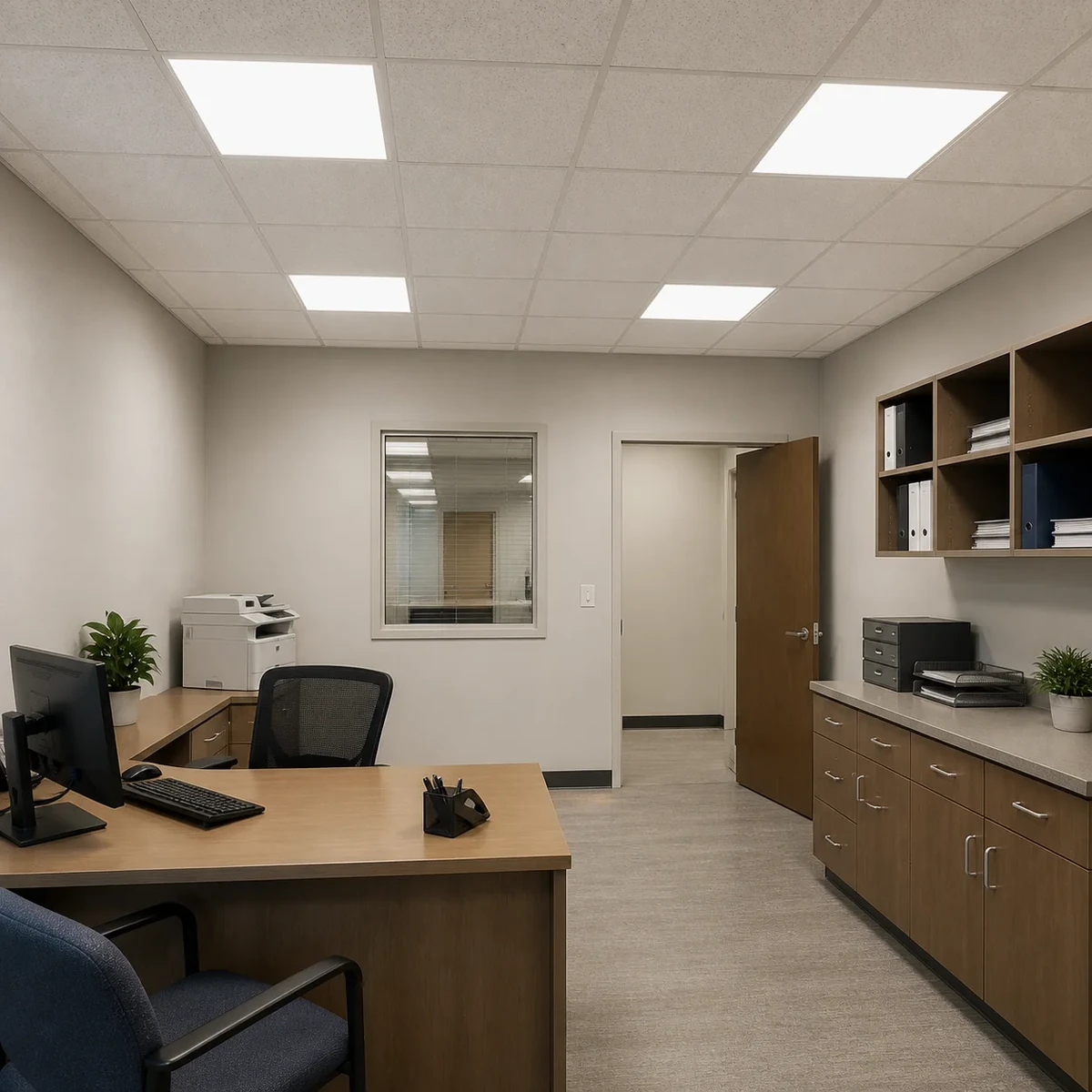

- North American Offices: Match the selected footprint to the measured recessed ceiling grid.
- Meeting Rooms: Coordinate the selected output and color temperature with the room lighting plan.
- Education Interiors: Use the compatible square or linear format in indoor classroom and administration ceilings.
- Retail Fit-Outs: Select the panel proportion from the tenant ceiling module and layout.
