What is the difference between the standard and ultra-slim panels?

The standard housing is 30 mm deep and the ultra-slim housing is 27 mm deep. The correct choice depends on ceiling clearance and mounting details, not light output alone.

Which panel size fits a 600 mm ceiling grid?

Use the 595 × 595 mm model for a metric 600 mm grid. Confirm the actual tee spacing and support method before ordering because ceiling systems vary.

Does every model operate at any power from 24 to 60 W?

The range describes configurable series options. The final driver and rated power must be fixed for the ordered model and shown on the approved sample and label.

What should be checked in a retrofit project?

Confirm the existing panel dimensions, ceiling grid, available depth, driver access, input supply and control method. These checks determine whether the standard or ultra-slim housing is appropriate.

Which OEM/ODM items can be configured?

We can configure the housing version, rated power, efficacy target, CCT, CRI, driver, labeling and packaging. Project values are fixed during sampling rather than assumed from the full series range.

Standard- und ultraschlankes hinterleuchtetes LED-Panel

Diese hinterleuchtete LED-Panelserie bietet Standardgehaeuse mit 30 mm und besonders schlanke Gehaeuse mit 27 mm in drei Deckenrasterformaten. Wir fertigen die Serie fuer OEM/ODM-Programme fuer gewerbliche Beleuchtung; projektspezifische Anforderungen an Leistung, Effizienz, CCT, Treiber und Blendungsbegrenzung werden vor der Bemusterung mit dem gewaehlten Gehaeuse bestaetigt.

Two Housing Depths: Choose the 30 mm standard version or the 27 mm ultra-slim version for the available ceiling clearance.
Square and Rectangular Formats: Three ceiling-grid formats are available in both housing depths.
Project Output Options: Power, efficacy, CCT and CRI are specified for the selected housing and driver package.
Low-Glare Option: A UGR<19 configuration can be specified for projects that require glare control.

Gehäusetiefe	30 mm Standard / 27 mm besonders schlank
Panelformate	595×595 / 295×1195 / 595×1195 mm
Nennleistung	24–60 W, isolated driver
Lichtausbeute	80–180 lm/W

CCT	3000–6500 K
Abstrahlwinkel	112°
Nennlebensdauer	50.000 h

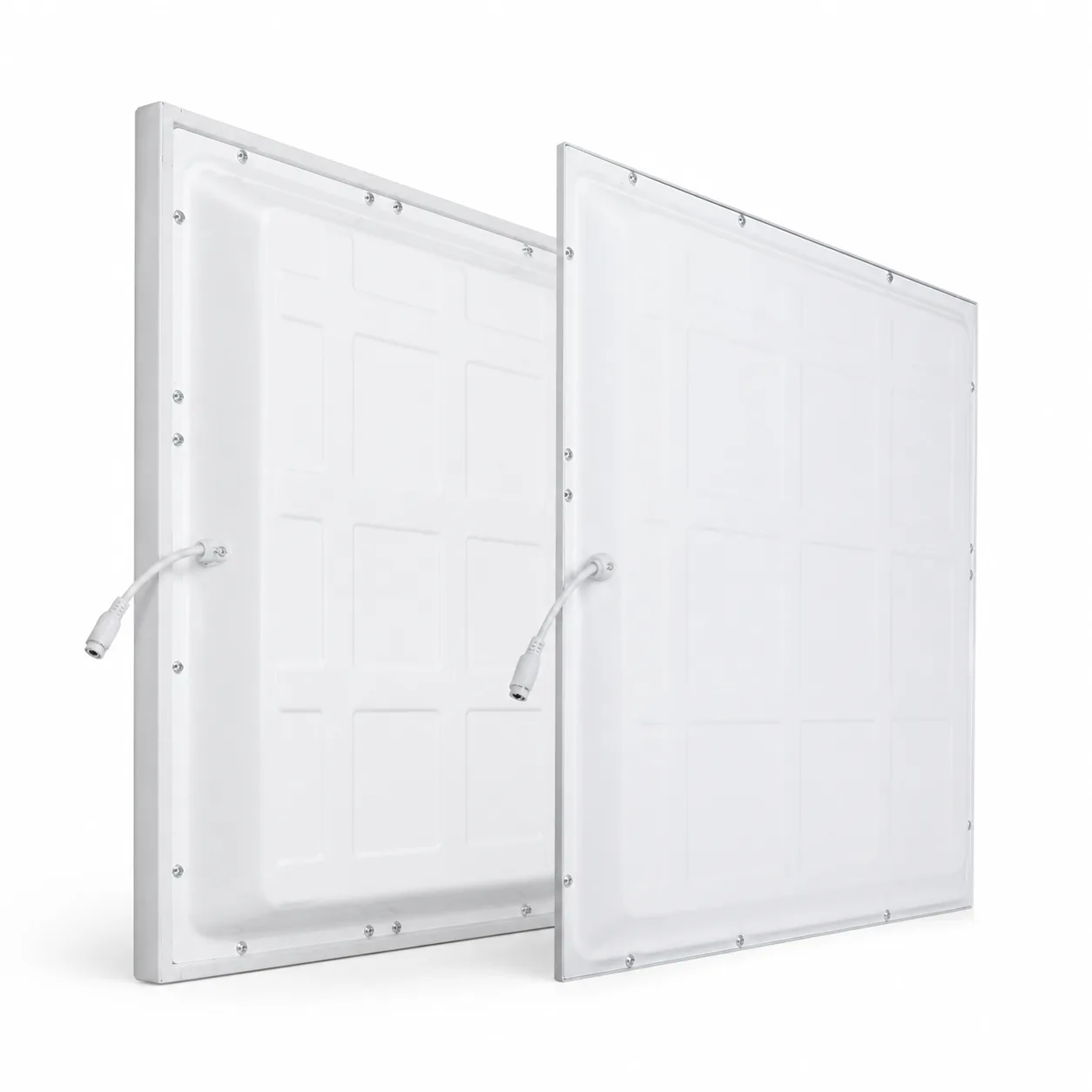

Standard and ultra-slim LED backlit panel housing comparison

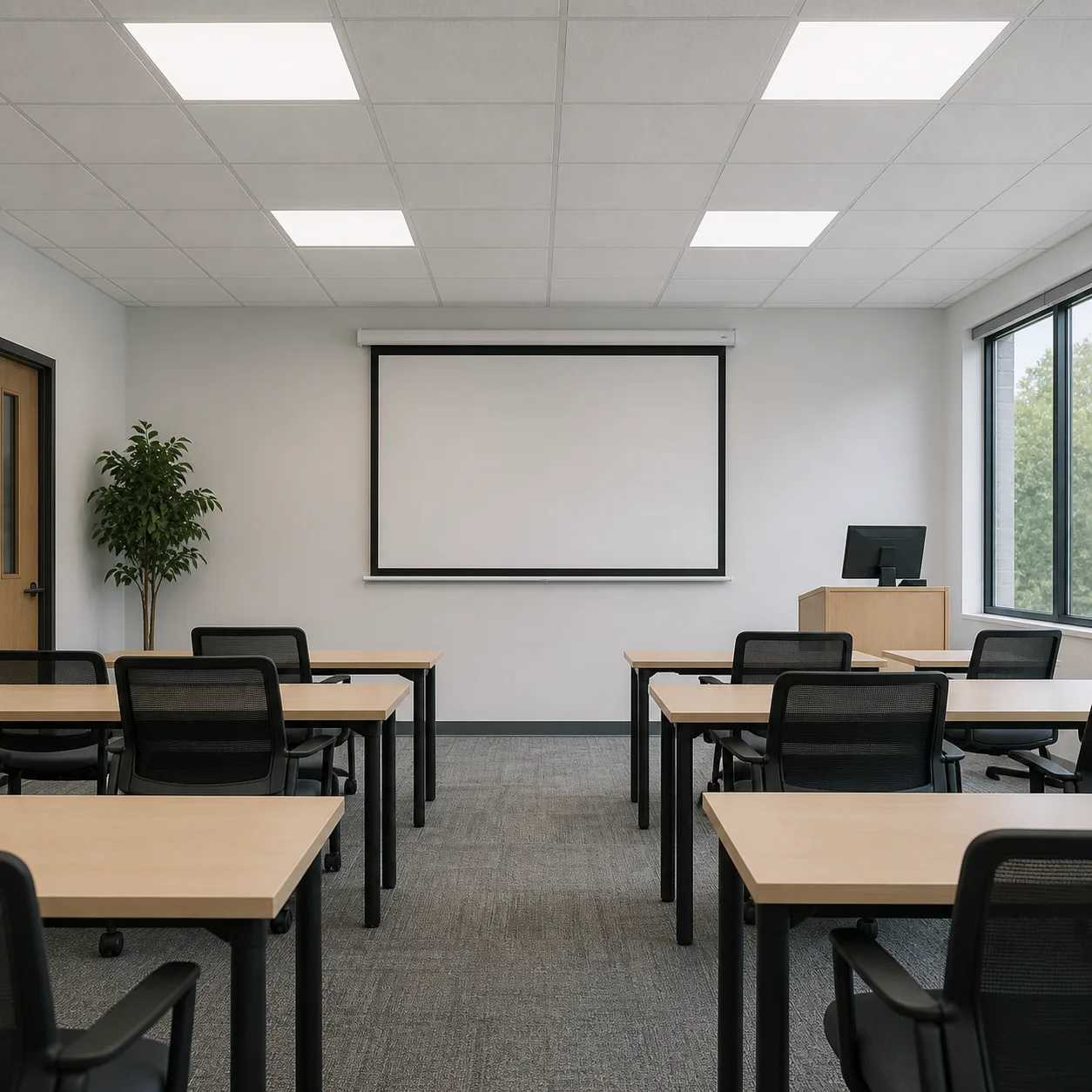

Standard and ultra-slim LED backlit panels installed in a classroom

Technische Daten

Modellspezifikationen

Modell-Nr.	Wohnungswesen	Abmessungen (mm)	Nennleistung	Wirksamkeit	CCT
XGYPL-BE-6060-E40	Standard	595×595×30	24–60 W	80–180 lm/W	3000–6500 K
XGYPL-BEUS-6060-E40	Ultraflach	595×595×27	24–60 W	80–180 lm/W	3000–6500 K
XGYPL-BE-30120-E40	Standard	295×1195×30	24–60 W	80–180 lm/W	3000–6500 K
XGYPL-BEUS-30120-E40	Ultraflach	295×1195×27	24–60 W	80–180 lm/W	3000–6500 K
XGYPL-BE-60120-E60	Standard	595×1195×30	24–60 W	80–180 lm/W	3000–6500 K
XGYPL-BEUS-60120-E60	Ultraflach	595×1195×27	24–60 W	80–180 lm/W	3000–6500 K

Produktbeschreibung

Produktdetails

Produktkonstruktion

Die Serie verwendet hinterleuchtete Panelgehaeuse in zwei Tiefen: eine Standardversion mit 30 mm und eine besonders schlanke Version mit 27 mm. Beide Versionen decken quadratische und rechteckige Deckenformate ab, wobei das LED-Array hinter dem vorderen Diffusor positioniert ist.

Hinweise zur Auswahl und Installation

Choose the housing depth for the available ceiling void, then match the panel dimensions to the grid or prepared opening. Confirm the power package, driver input and location, control method, support arrangement and maintenance access before installation. For other oversized ceiling formats, compare our large-format LED panels.

Empfohlene Anwendung

Anwendungen

Büros und Besprechungsräume: Match the panel format to the ceiling grid and specify glare control for screen-based work.
Classroom Lighting: Select the lumen package, CCT and driver for the room layout and control system.
Retail and Circulation Areas: Choose the standard or ultra-slim housing for the available ceiling clearance.
Replacement Projects: Verify the existing grid module, ceiling depth and driver access before ordering.

Behalten
in Kontakt bleiben

Teilen Sie uns Ihre Markt- und Produktanforderungen mit

Teilen Sie uns Ihre Markt- und Produktinteressen, Anwendungsbereiche oder die voraussichtliche Menge mit. Unser Team unterstützt Sie dabei, den Weg von der Produktauswahl bis zum Angebot und zur Musterbesprechung schneller zu beschreiten.

Häufig gestellte Fragen?

Hier finden Sie klare Antworten auf häufig gestellte Fragen zu Produktspezifikationen, Modellauswahl, Anwendungsbereichen und Angebotsanforderungen. Bei projektspezifischen Anforderungen teilen Sie uns bitte Ihren Zielmarkt, die gewünschte Menge und die wichtigsten Spezifikationen mit.

Worin besteht der Unterschied zwischen Standard- und ultraschlanken Panels?

Das Standardgehaeuse ist 30 mm tief und das besonders schlanke Gehaeuse 27 mm tief. Die richtige Wahl haengt von Deckenfreiraum und Montagedetails ab, nicht allein von der Lichtleistung.

Welche Panelgroesse passt in ein Deckenraster mit 600 mm?

Verwenden Sie fuer ein metrisches Raster mit 600 mm das Modell 595 x 595 mm. Bestaetigen Sie vor der Bestellung den tatsaechlichen Abstand der T-Profile und die Auflageart, weil Deckensysteme unterschiedlich sind.

Arbeitet jedes Modell mit jeder Leistung von 24 bis 60 W?

Der Bereich beschreibt konfigurierbare Serienoptionen. Endgueltiger Treiber und Nennleistung muessen fuer das bestellte Modell festgelegt und auf dem freigegebenen Muster und Etikett gezeigt werden.

Kann dieses Panel für blendungsarme Büros spezifiziert werden?

Yes, a UGR<19 option is listed for the series. The finished-room glare result also depends on layout, mounting height, surface reflectance and lumen package.

Was sollte bei einem Sanierungsprojekt geprüft werden?

Bestaetigen Sie vorhandene Panelabmessungen, Deckenraster, verfuegbare Tiefe, Treiberzugang, Eingangsspannung und Steuerungsart. Diese Pruefungen bestimmen, ob Standard- oder besonders schlankes Gehaeuse geeignet ist.

Welche OEM/ODM-Elemente können konfiguriert werden?

Wir koennen Gehaeuseversion, Nennleistung, Effizienzziel, CCT, CRI, Treiber, Kennzeichnung und Verpackung konfigurieren. Projektwerte werden bei der Bemusterung festgelegt und nicht aus dem vollen Serienbereich abgeleitet.
