Is the T8 tube included with the fixture?

Yes. Each set combines a T8 tube with a wired painted-steel fixture in protective shrink packaging. Specify the required lamp power, CCT, tube construction and electrical input method when ordering.

How do I choose between direct AC and ballast-based fixtures?

Match the fixture family to the selected lamp and building circuit. V8 models use magnetic-ballast formats, V3 models use electronic-ballast formats, and SPM, DPM, OP and interconnectable models use direct AC.

Can direct-AC models use single-ended and double-ended T8 tubes?

Yes, both input arrangements are available. The ordered tube, lampholders and internal wiring must use the same arrangement, so follow the wiring diagram for the selected set.

What is the difference between single-tube, double-tube and reflector bodies?

Single-tube models use a narrow one-lamp body, double-tube models provide two lamp positions, and reflector versions use a wider formed body around the lampholders. Select by lamp count and available mounting width.

Can these fixtures be installed outdoors or in wet areas?

These sets are intended for dry indoor surfaces. Use a separately rated waterproof or tri-proof product for damp, wet or wash-down locations.

Can the T8 tube be replaced after installation?

Yes. Isolate the circuit, confirm the replacement tube matches the fixture circuit and input arrangement, then install it according to the applicable wiring diagram.

Aufputzsets aus T8-Röhre und Leuchte

Aufputz-T8-Röhren- und Leuchtensets kombinieren eine austauschbare G13-Lampe mit einer verdrahteten, lackierten Stahlleiste in Schutz-Schrumpfverpackung. Die Konfigurationen umfassen Direct-AC-, Magnetvorschaltgerät- und Elektronikvorschaltgerät-Schaltungen mit einröhrigen, zweiröhrigen, reflektierenden und verbindbaren Gehäusen.

Local Switching Option: Selected variants place a switch beside the lampholder for local operation.
Link-Through Connection: Dedicated end hardware supports continuous-row connection on compatible variants.
Series-Specific Steel Gauges: Chassis families use 0.20, 0.25 or 0.30 mm steel according to the selected series.
Relampable Assembly: The light source remains separately replaceable after the chassis is mounted.

Lampe / Sockel	Austauschbare T8-Röhre / G13
Set-Inhalt	T8-Röhre + verdrahtete Leuchte aus lackiertem Stahl in Schrumpfverpackung
Montage / Längen	Aufputzmontage / 600, 900, 1200 oder 1500 mm

Röhrenanordnungen	Einzel- oder Doppelröhre / schlichtes Gehäuse oder Reflektorgehäuse
Elektrische Ausführungen	Direct AC / magnetischer Vorschaltgeraet / elektronischer Vorschaltgeraet
Direkt-AC-Eingang	Einseitig oder zweiseitig gespeist, abgestimmt auf die gelieferte Röhre

Surface-mounted T8 tube and fixture shrink-pack set on white background

XGY-T8-SPM12A T8 tube fixture model, Size L 1200 x W 33 x H 49 mm

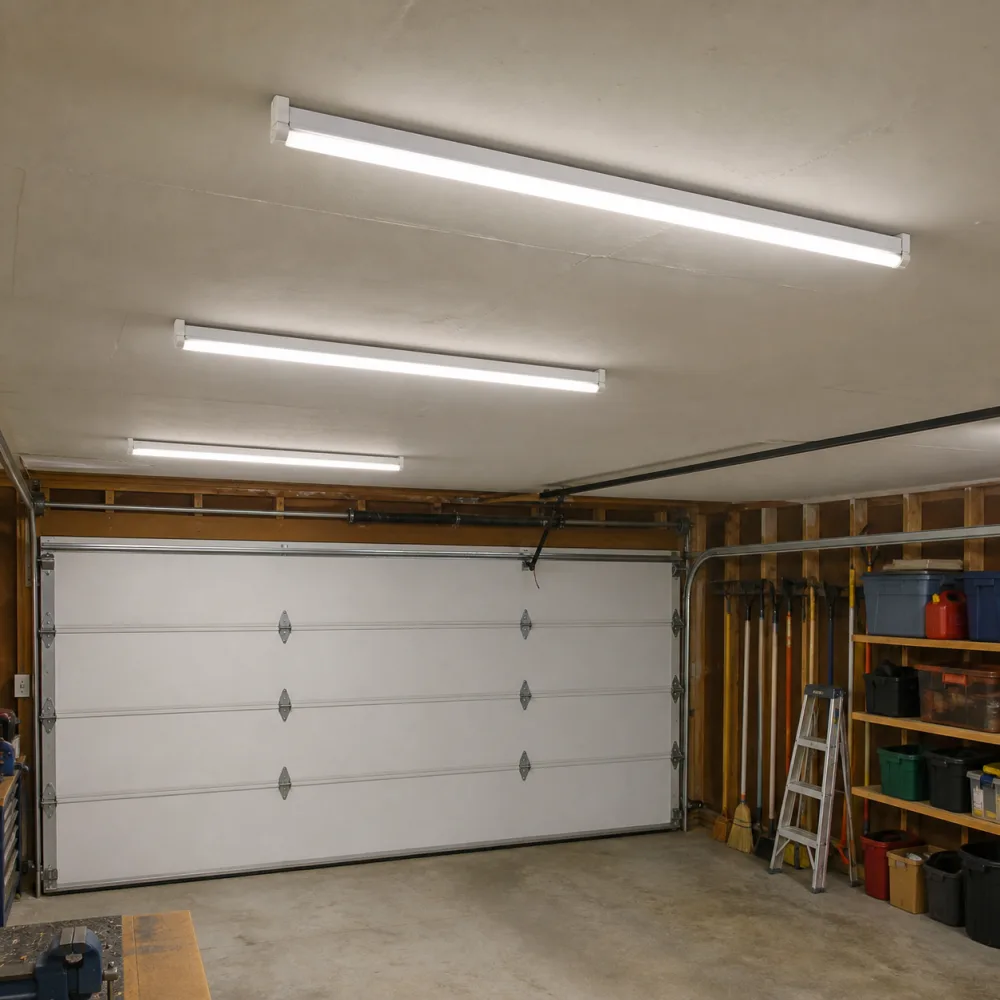

Surface-mounted single-tube T8 fixtures providing general lighting in a dry residential garage

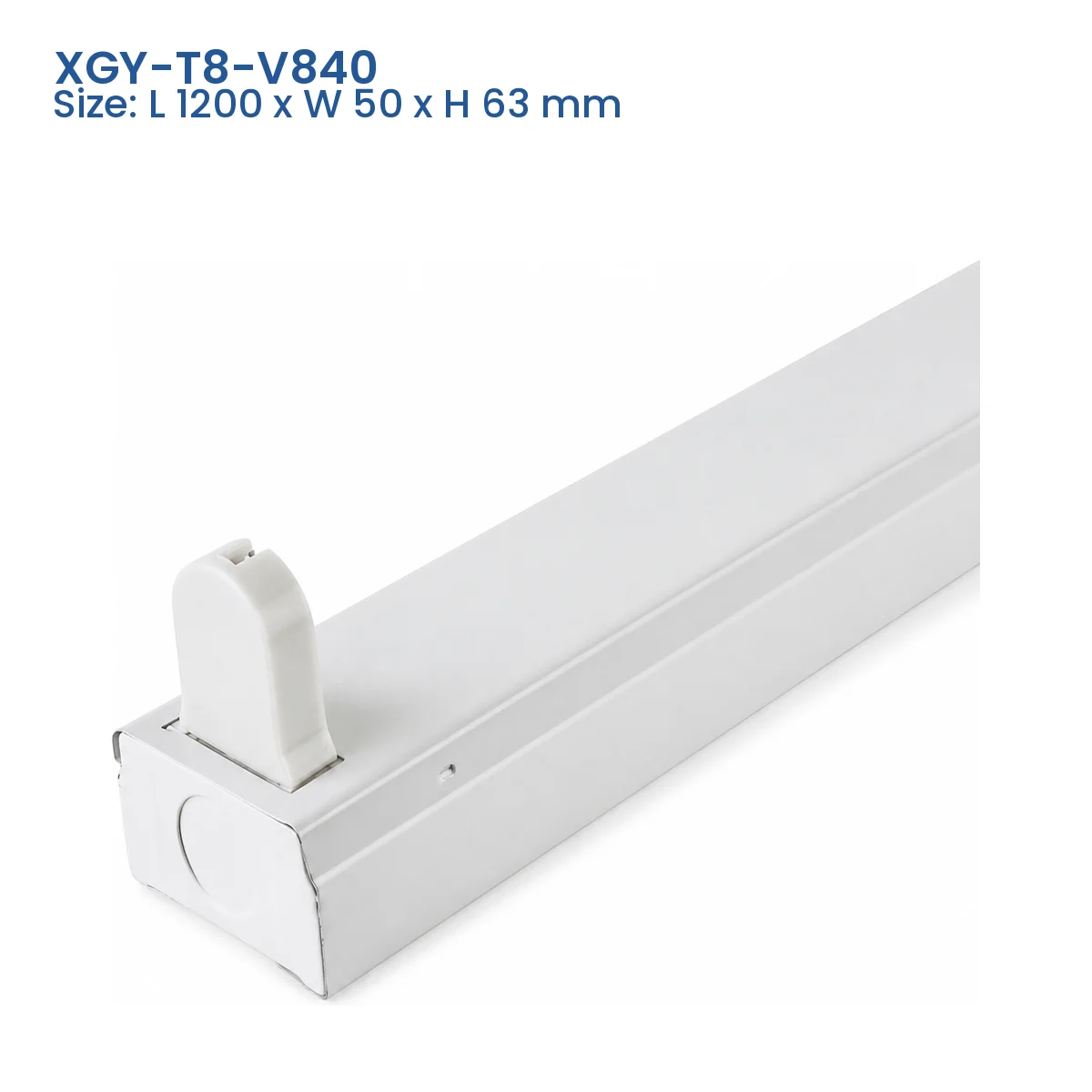

XGY-T8-V840 T8 tube fixture model, Size L 1200 x W 50 x H 63 mm

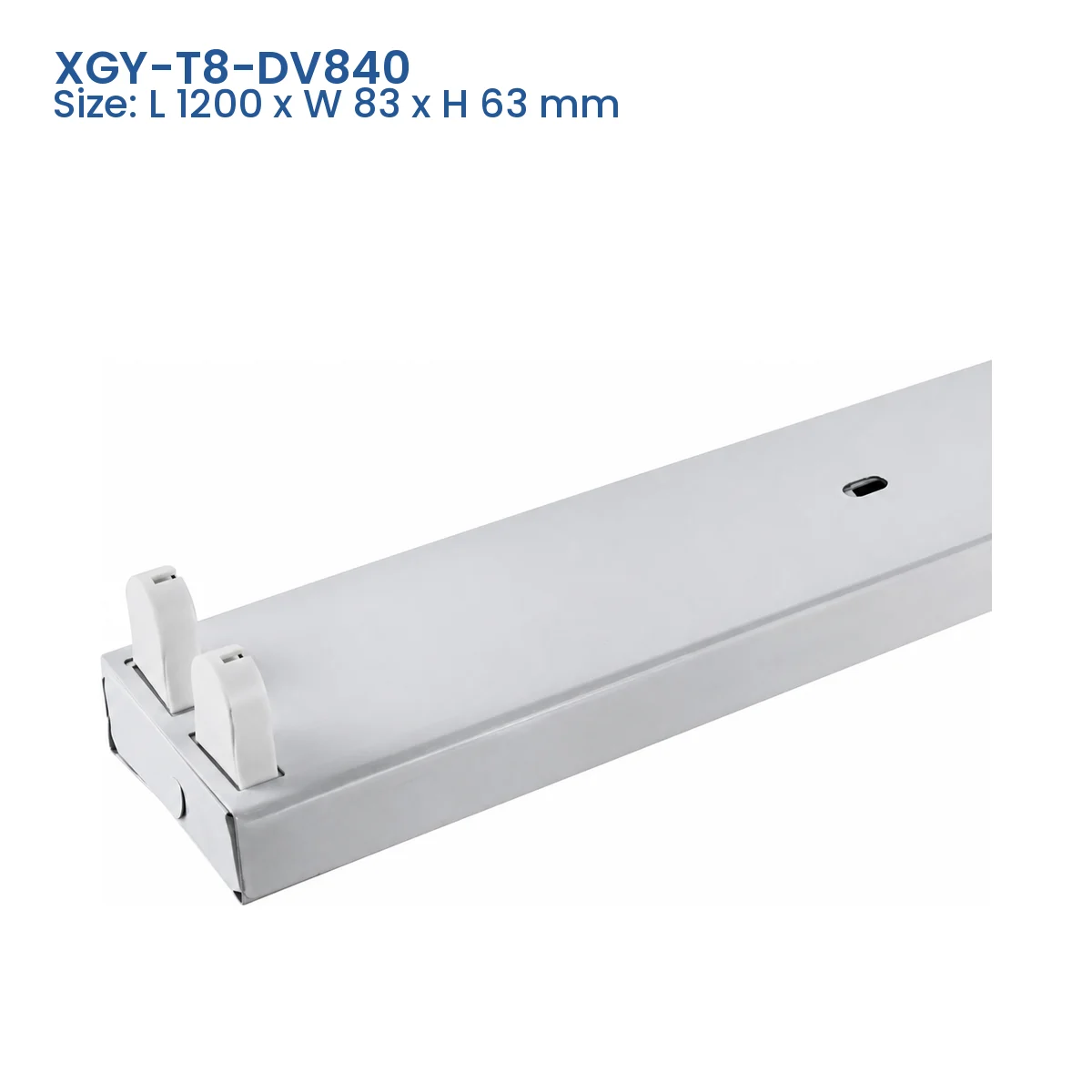

XGY-T8-DV840 T8 tube fixture model, Size L 1200 x W 83 x H 63 mm

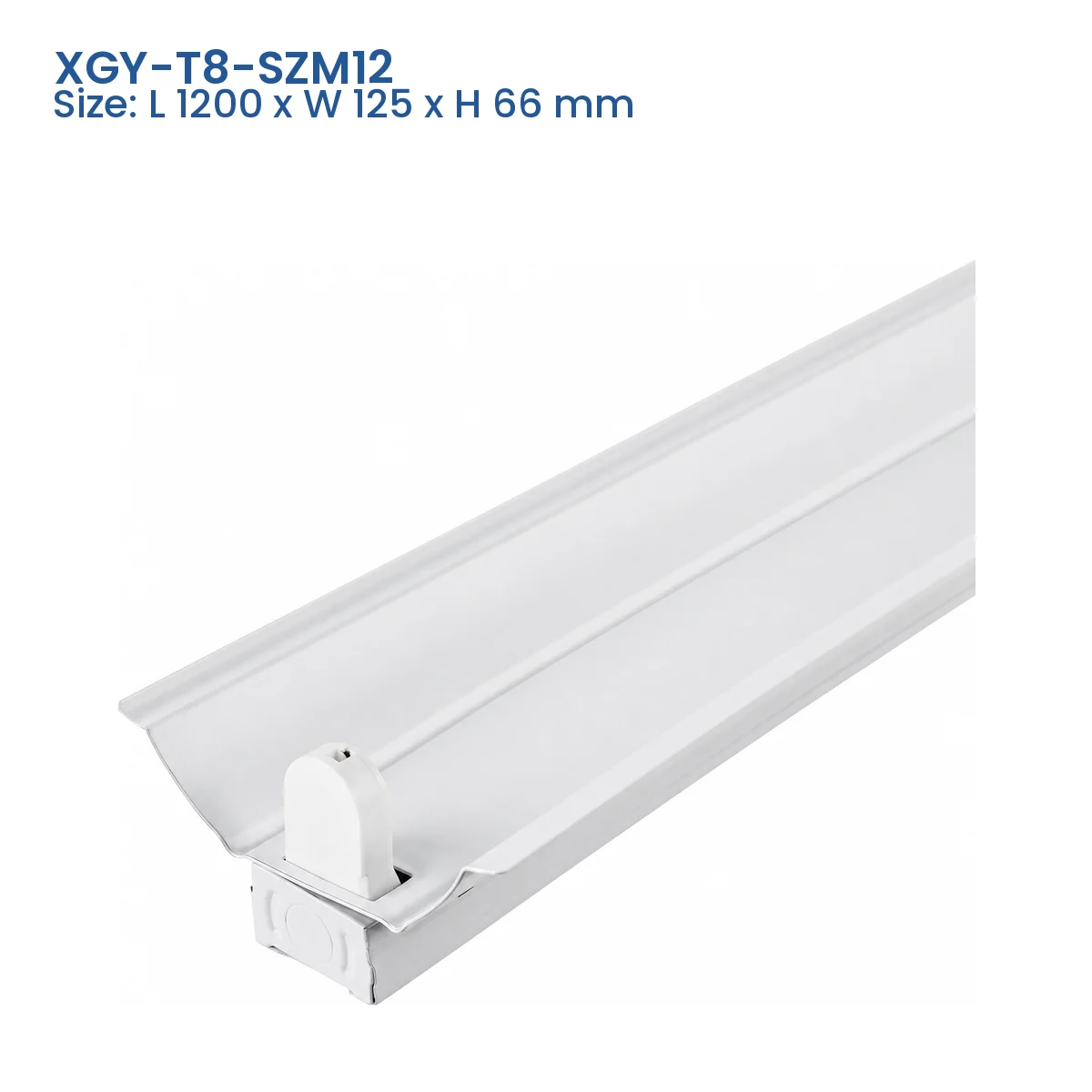

XGY-T8-SZM12 T8 tube fixture model, Size L 1200 x W 125 x H 66 mm

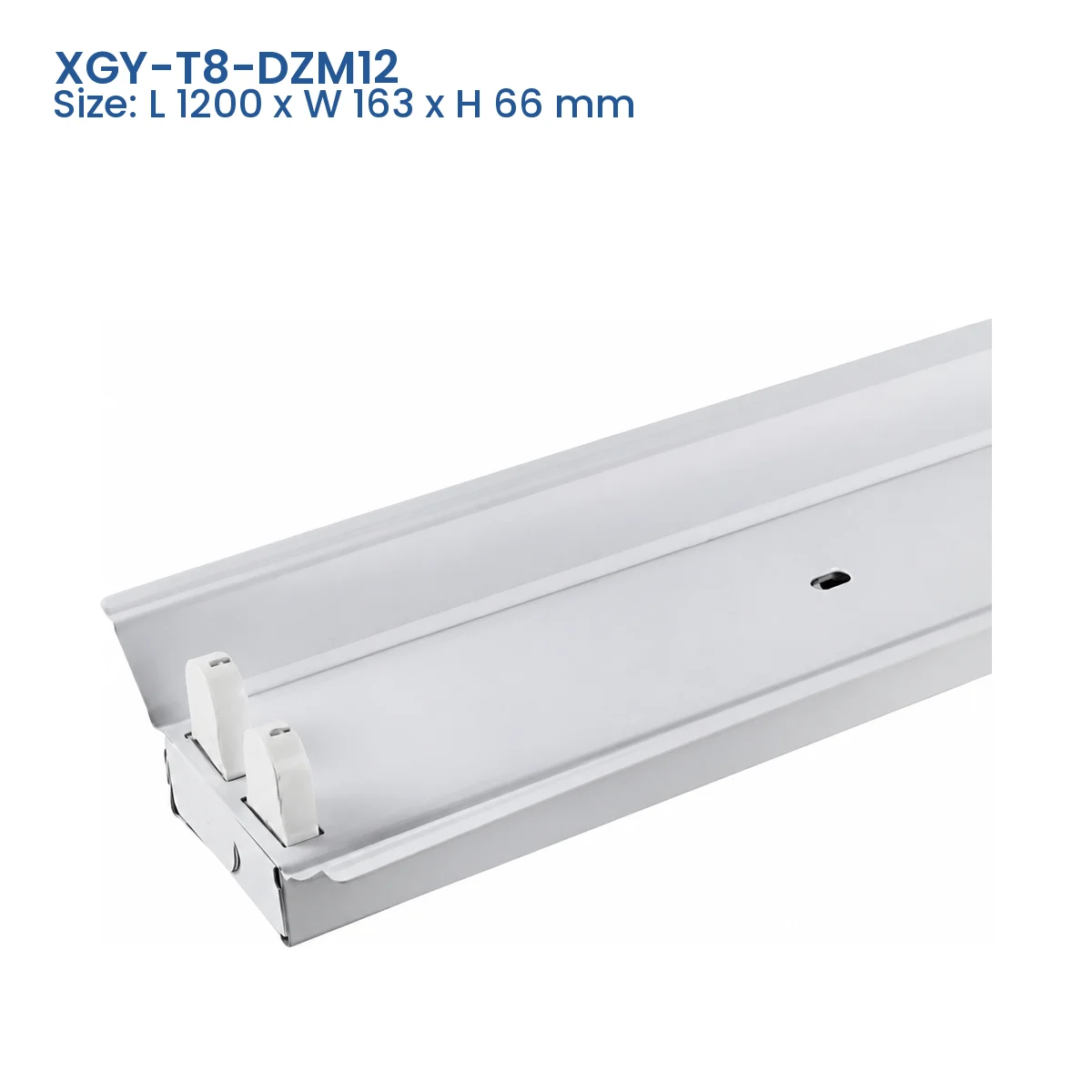

XGY-T8-DZM12 T8 tube fixture model, Size L 1200 x W 163 x H 66 mm

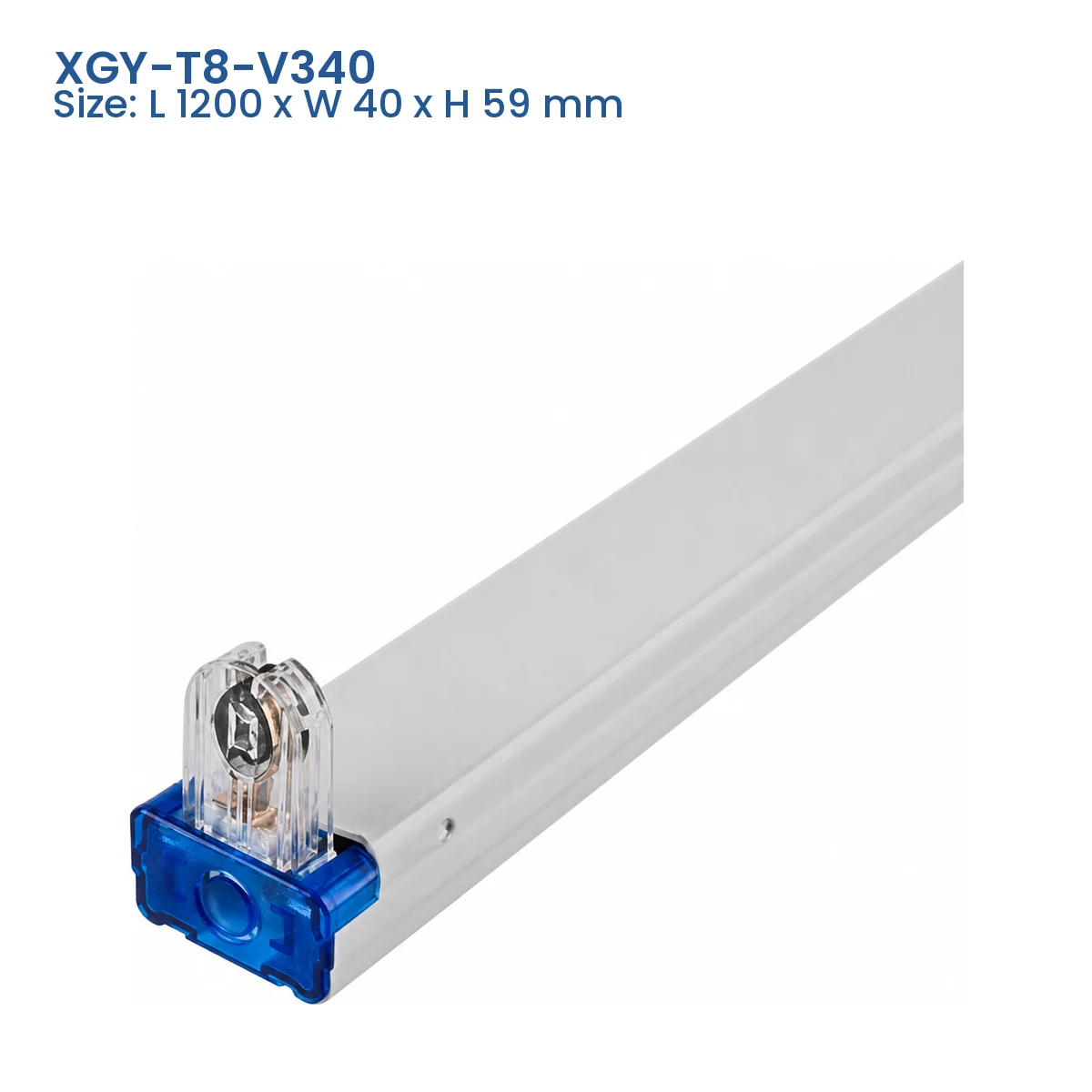

XGY-T8-V340 T8 tube fixture model, Size L 1200 x W 40 x H 59 mm

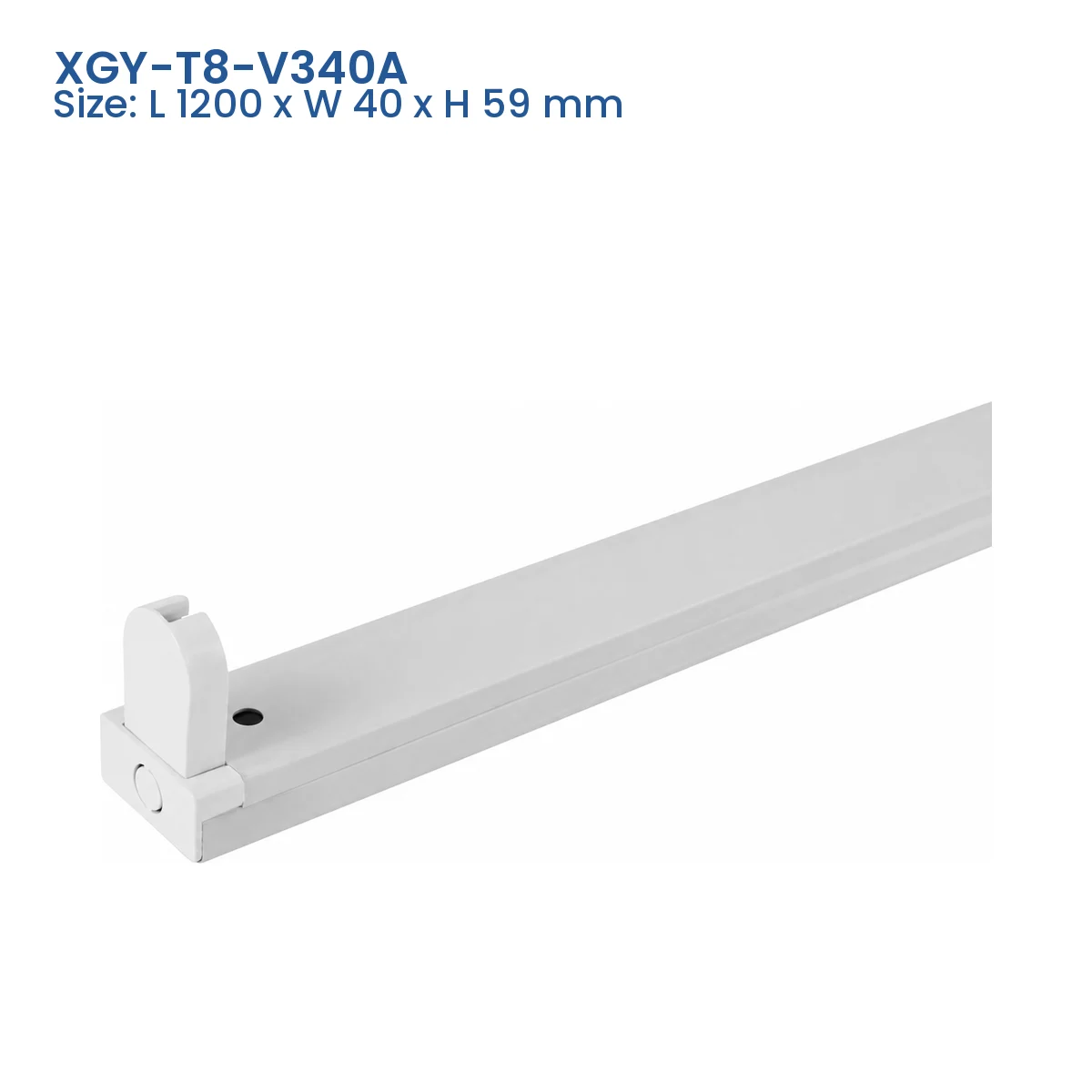

XGY-T8-V340A T8 tube fixture model, Size L 1200 x W 40 x H 59 mm

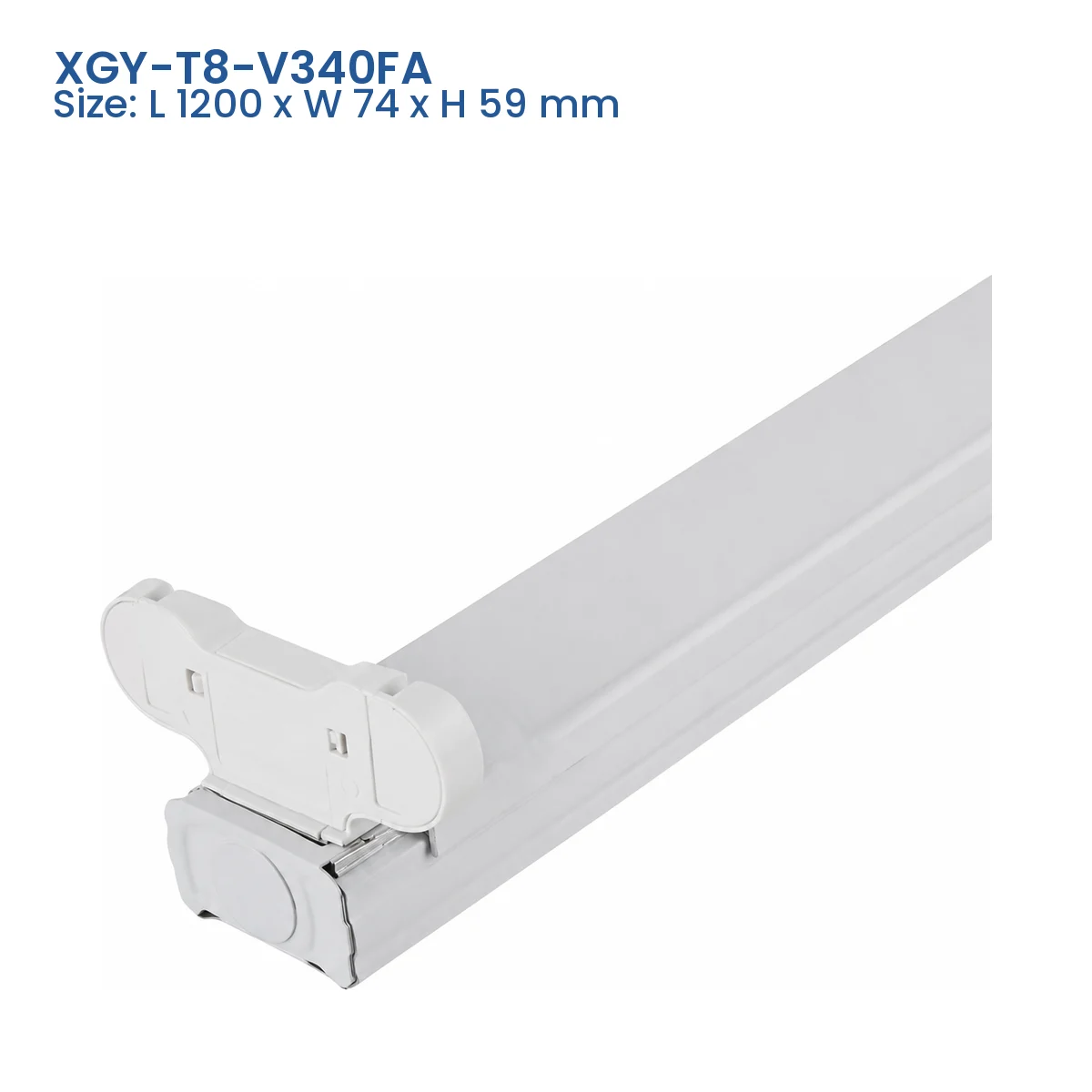

XGY-T8-V340FA T8 tube fixture model, Size L 1200 x W 74 x H 59 mm

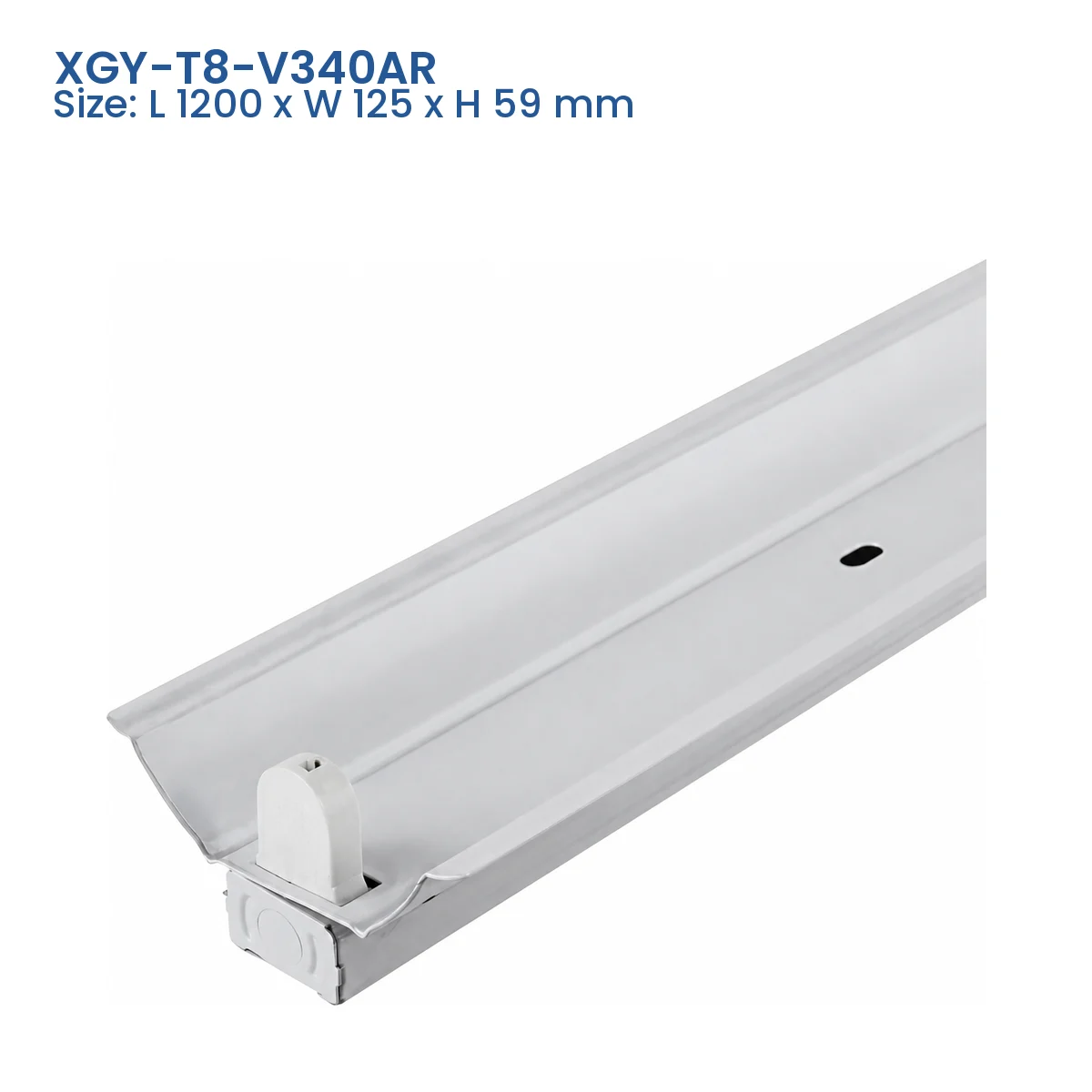

XGY-T8-V340AR T8 tube fixture model, Size L 1200 x W 125 x H 59 mm

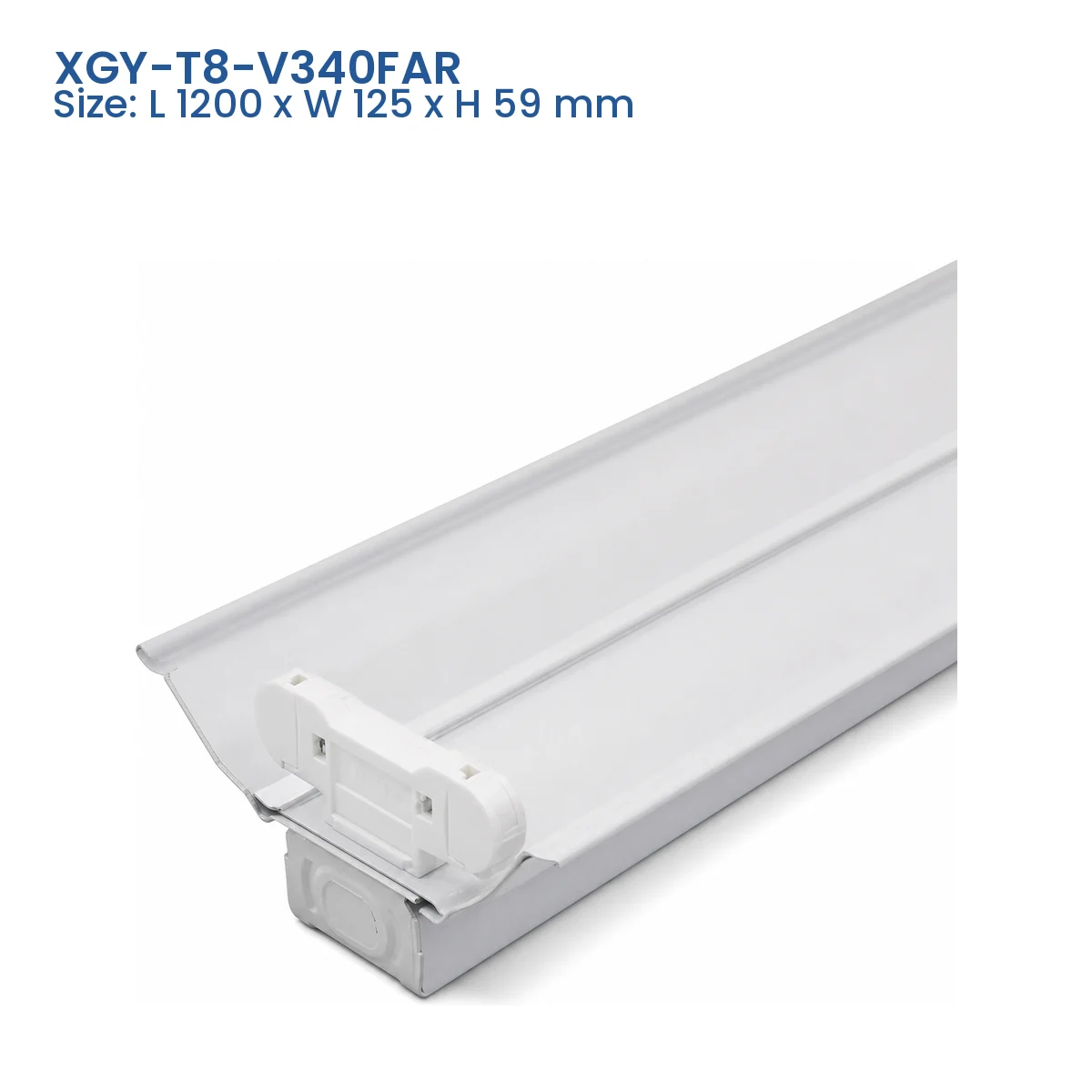

XGY-T8-V340FAR T8 tube fixture model, Size L 1200 x W 125 x H 59 mm

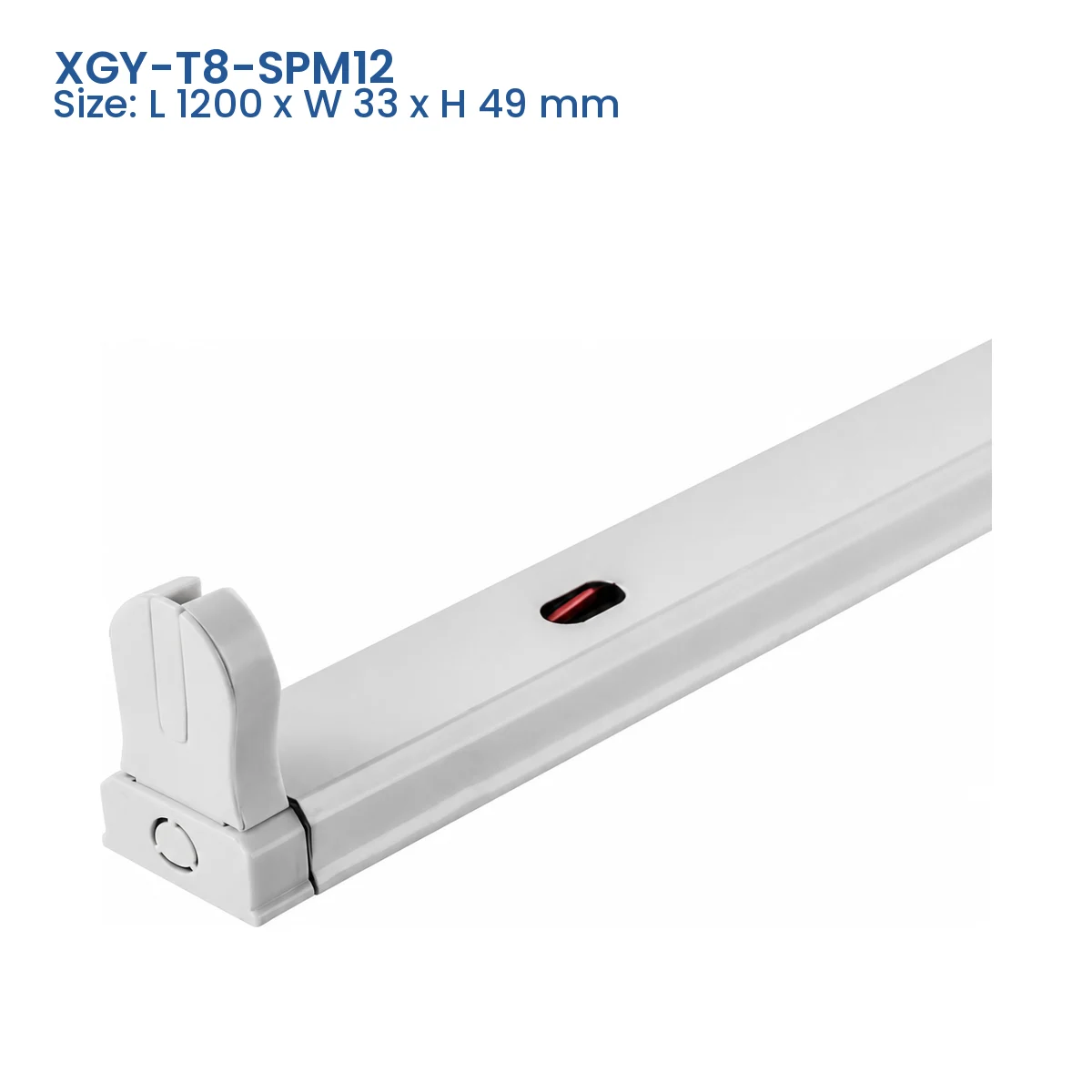

XGY-T8-SPM12 T8 tube fixture model, Size L 1200 x W 33 x H 49 mm

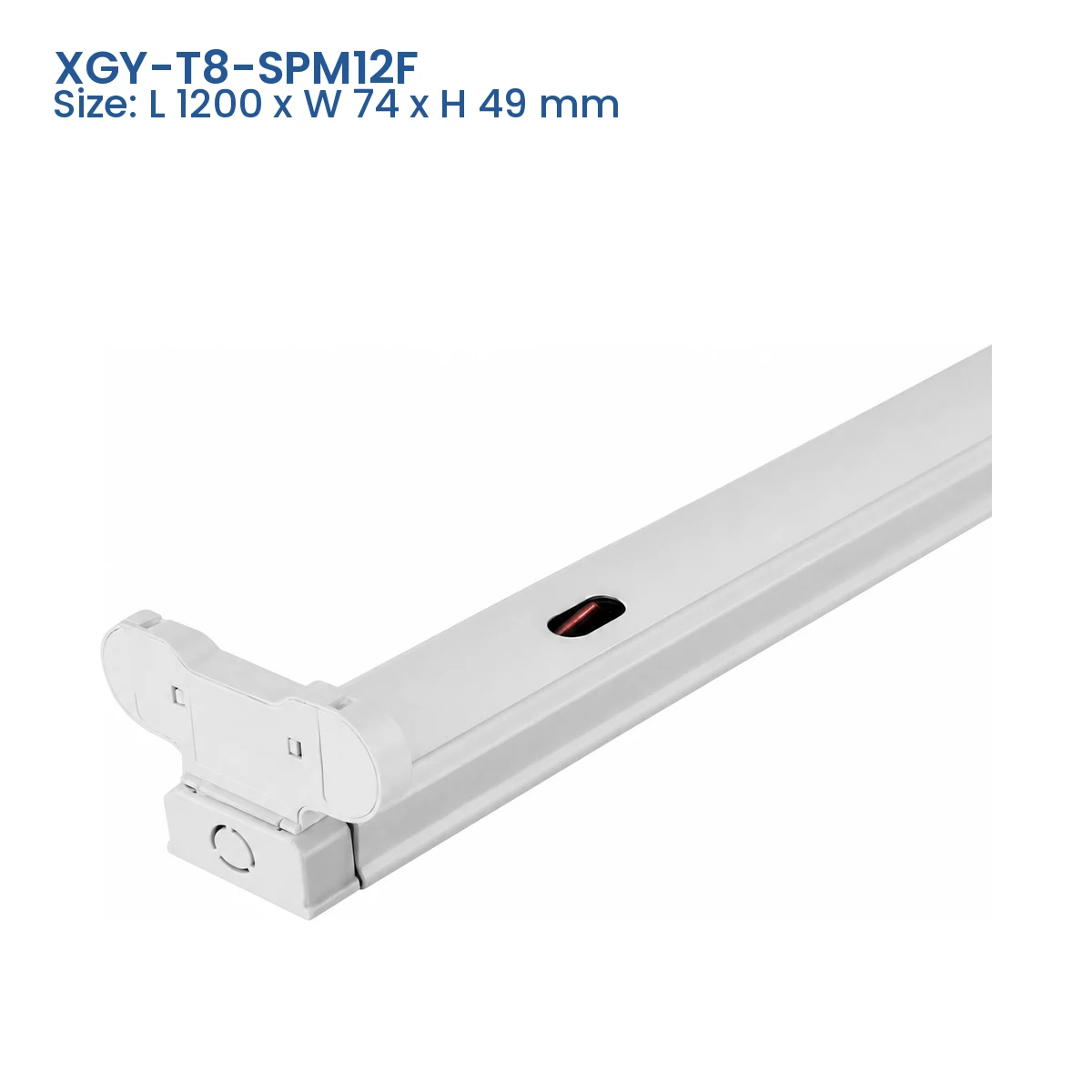

XGY-T8-SPM12F T8 tube fixture model, Size L 1200 x W 74 x H 49 mm

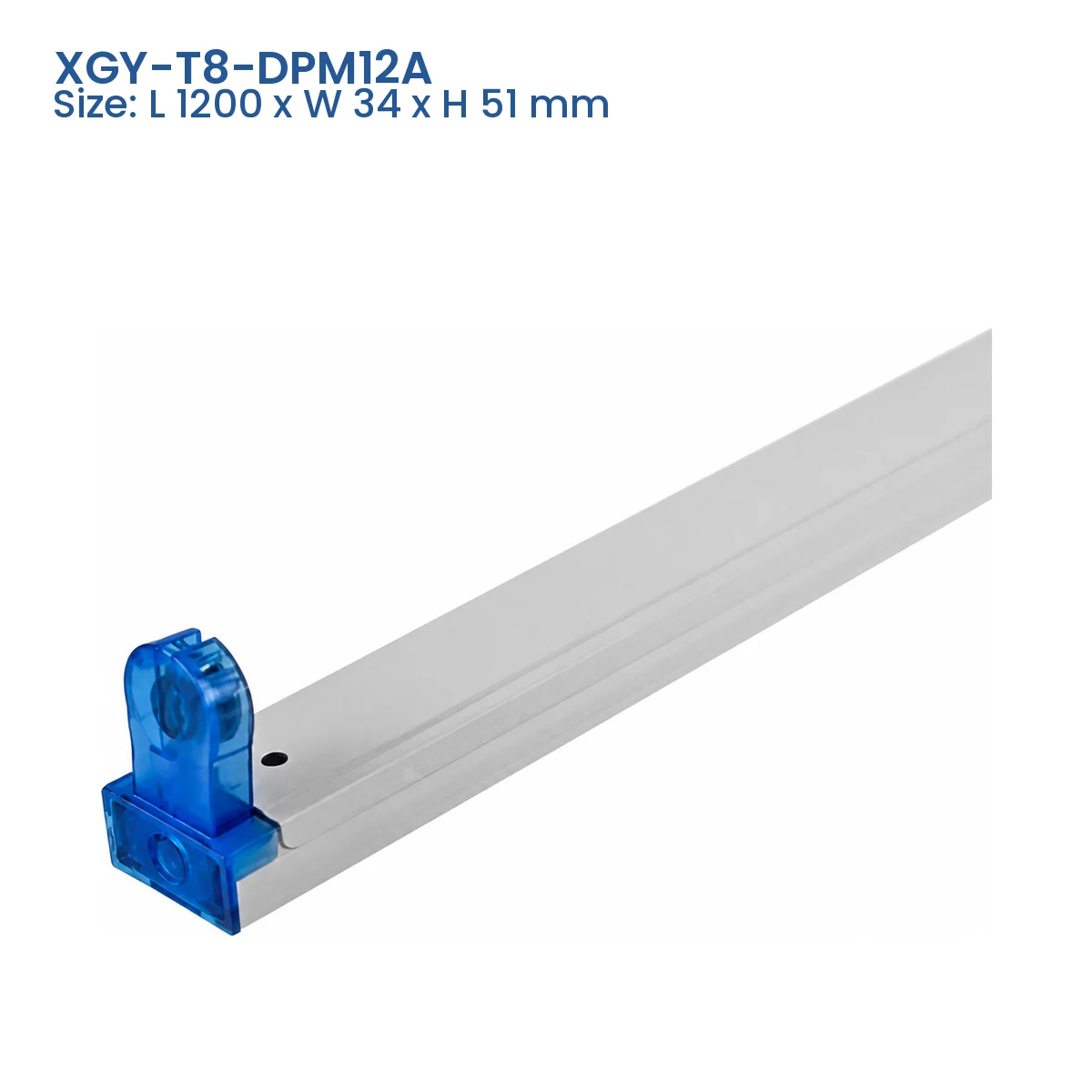

XGY-T8-DPM12A T8 tube fixture model, Size L 1200 x W 34 x H 51 mm

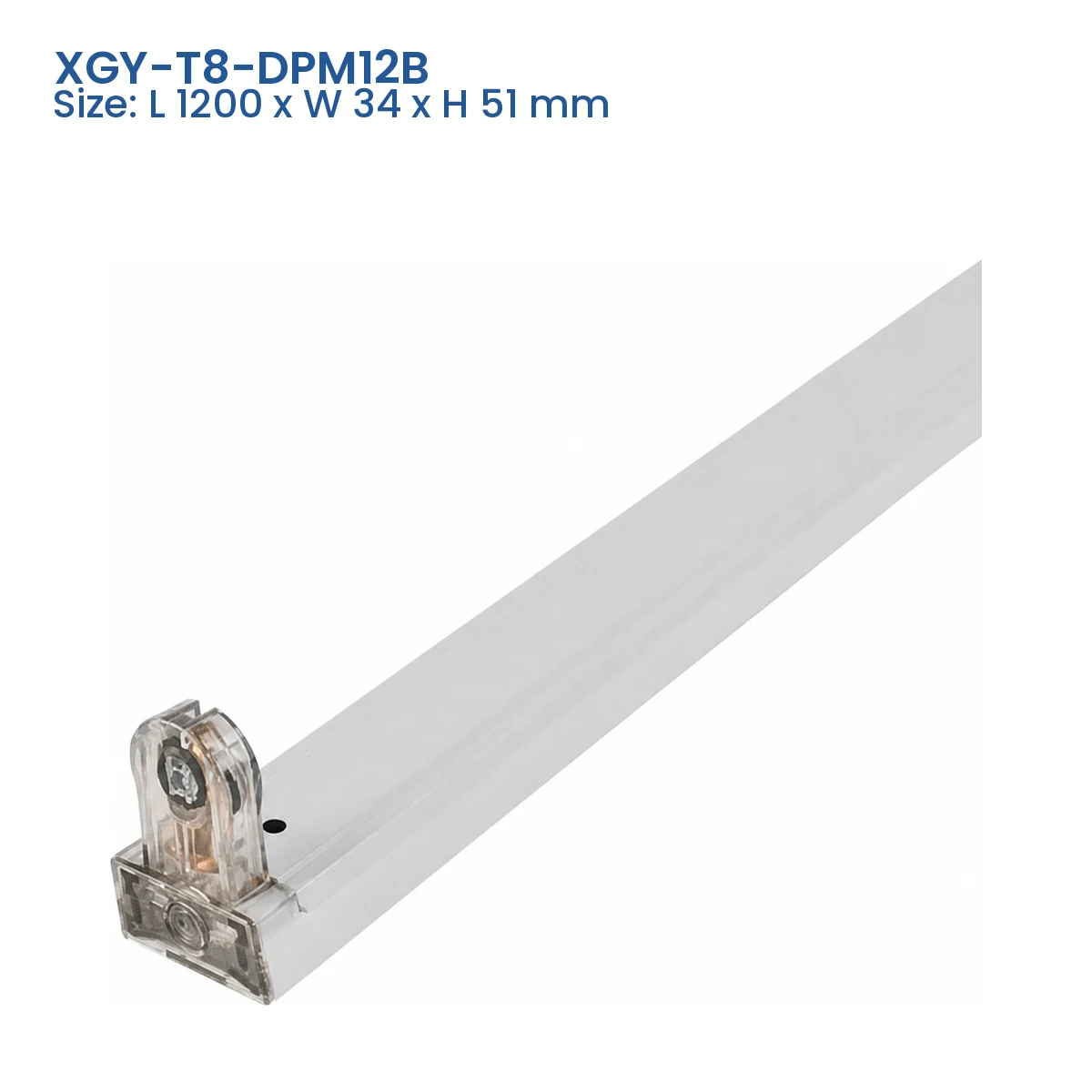

XGY-T8-DPM12B T8 tube fixture model, Size L 1200 x W 34 x H 51 mm

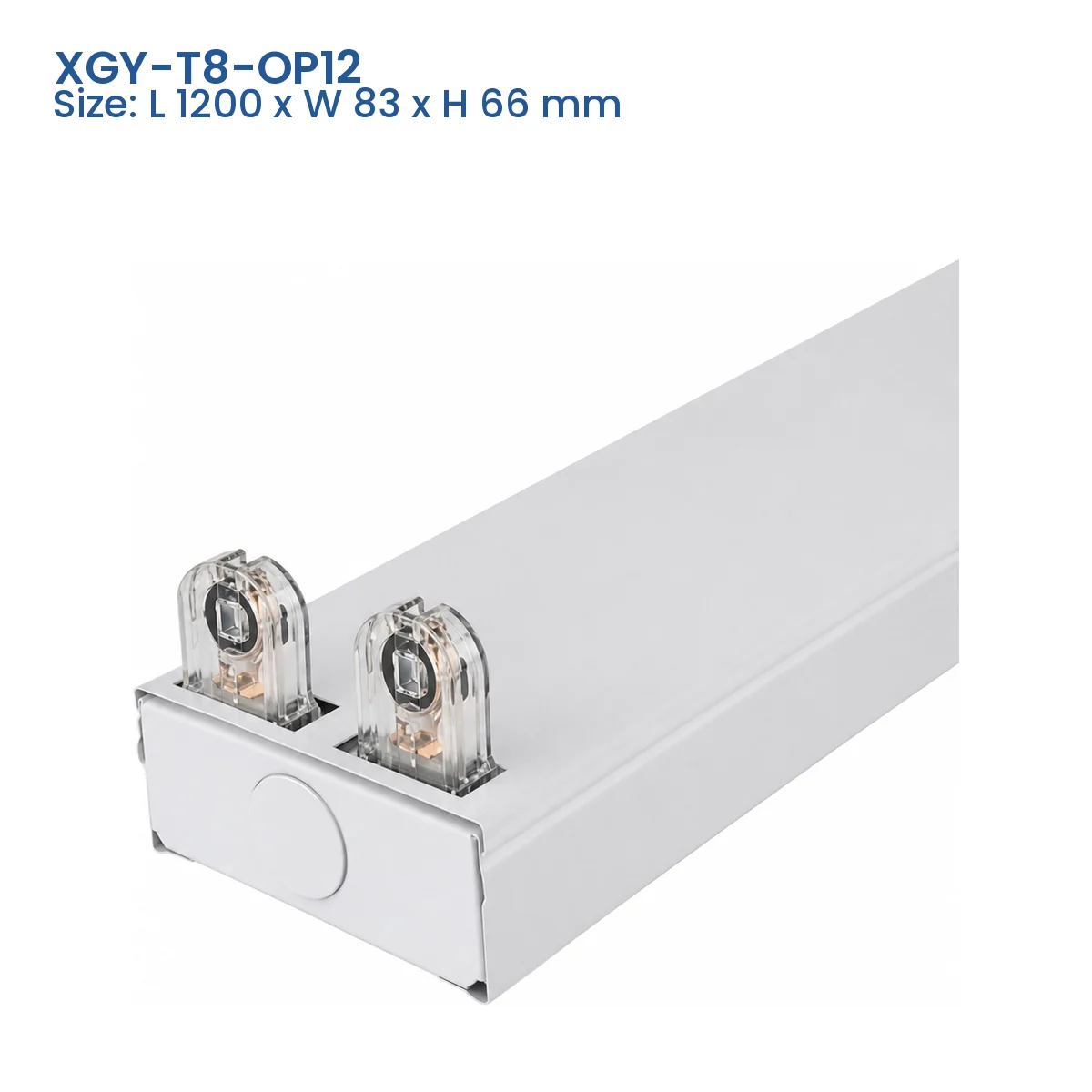

XGY-T8-OP12 T8 tube fixture model, Size L 1200 x W 83 x H 66 mm

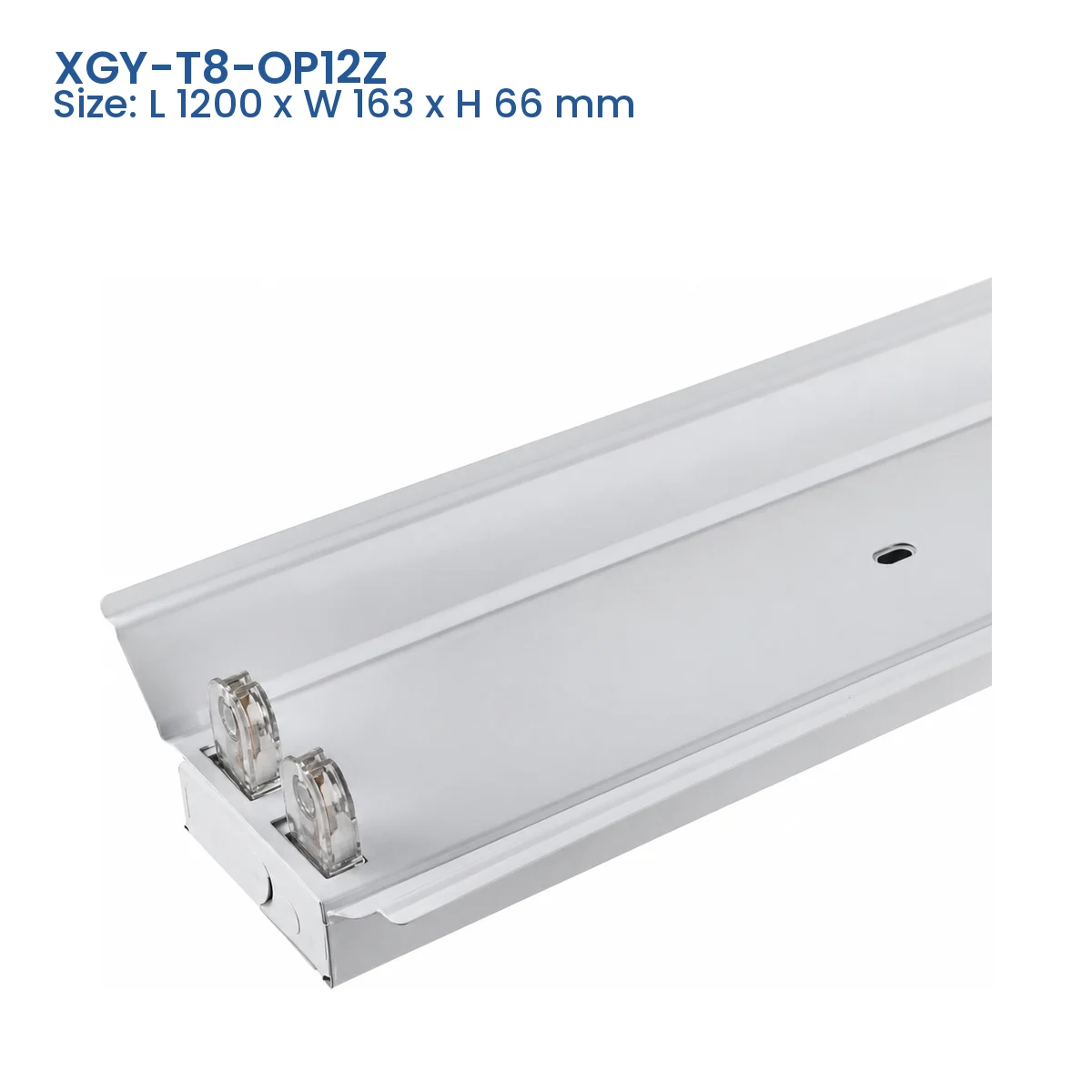

XGY-T8-OP12Z T8 tube fixture model, Size L 1200 x W 163 x H 66 mm

Technische Daten

Modellspezifikationen

V8-Röhrenleuchte ? magnetisches Vorschaltgerät

Modell-Nr.	Abmessungen	Leistung Roehre / Lampe	Stahlstärke
XGY-T8-V820	600 × 50 × 63 (28) mm	1 ? 18 W	0.25 mm
XGY-T8-V830	900 × 50 × 63 (28) mm	1 × 30 W	0.25 mm
XGY-T8-V840	1200 × 50 × 63 (28) mm	1 ? 36 W	0.25 mm
XGY-T8-DV820	600 × 83 × 63 (28) mm	2 ? 18 W	0.25 mm
XGY-T8-DV830	900 × 83 × 63 (28) mm	2 × 30 W	0.25 mm
XGY-T8-DV840	1200 × 83 × 63 (28) mm	2 ? 36 W	0.25 mm

V8-Röhrenleuchte + Reflektor ? magnetisches Vorschaltgerät

Modell-Nr.	Abmessungen	Leistung Roehre / Lampe	Stahlstärke
XGY-T8-SZM6	600 × 125 (50) × 66 (31) mm	1 ? 18 W	0.25 mm
XGY-T8-SZM9	900 × 125 (50) × 66 (31) mm	1 × 30 W	0.25 mm
XGY-T8-SZM12	1200 × 125 (50) × 66 (31) mm	1 ? 36 W	0.25 mm
XGY-T8-DZM6	600 × 163 (83) × 66 (31) mm	2 ? 18 W	0.25 mm
XGY-T8-DZM9	900 × 163 (83) × 66 (31) mm	2 × 30 W	0.25 mm
XGY-T8-DZM12	1200 × 163 (83) × 66 (31) mm	2 ? 36 W	0.25 mm

V3-Röhrenleuchte ? elektronisches Vorschaltgerät

Modell-Nr.	Abmessungen	Leistung Roehre / Lampe	Stahlstärke
XGY-T8-V320	600 × 40 × 59 (24) mm	1 ? 18 W	0.30 mm
XGY-T8-V330	900 × 40 × 59 (24) mm	1 × 30 W	0.30 mm
XGY-T8-V340	1200 × 40 × 59 (24) mm	1 ? 36 W	0.30 mm
XGY-T8-V320A	600 × 40 × 59 (24) mm	1 ? 18 W	0.25 mm
XGY-T8-V330A	900 × 40 × 59 (24) mm	1 × 30 W	0.25 mm
XGY-T8-V340A	1200 × 40 × 59 (24) mm	1 ? 36 W	0.25 mm
XGY-T8-V320FA	600 × 74 (40) × 59 (24) mm	2 ? 18 W	0.25 mm
XGY-T8-V330FA	900 × 74 (40) × 59 (24) mm	2 × 30 W	0.25 mm
XGY-T8-V340FA	1200 × 74 (40) × 59 (24) mm	2 ? 36 W	0.25 mm

V3-Röhrenleuchte + Reflektor ? elektronisches Vorschaltgerät

Modell-Nr.	Abmessungen	Leistung Roehre / Lampe	Stahlstärke
XGY-T8-V320AR	600 × 125 (40) × 59 (24) mm	1 ? 18 W	0.25 mm
XGY-T8-V330AR	900 × 125 (40) × 59 (24) mm	1 × 30 W	0.25 mm
XGY-T8-V340AR	1200 × 125 (40) × 59 (24) mm	1 ? 36 W	0.25 mm
XGY-T8-V320FAR	600 × 125 (40) × 59 (24) mm	2 ? 18 W	0.25 mm
XGY-T8-V330FAR	900 × 125 (40) × 59 (24) mm	2 × 30 W	0.25 mm
XGY-T8-V340FAR	1200 × 125 (40) × 59 (24) mm	2 ? 36 W	0.25 mm

Verbindbare Einrohrleuchte - Direct AC

Modell-Nr.	Abmessungen	Leistung Roehre / Lampe	Stahlstärke
XGY-T8-SPM6A	600 × 33 × 49 (14) mm	1 ? 18 W	0.20 mm
XGY-T8-SPM9A	900 × 33 × 49 (14) mm	1 × 30 W	0.20 mm
XGY-T8-SPM12A	1200 × 33 × 49 (14) mm	1 ? 36 W	0.20 mm

Einzel- / Doppelrohrleuchte - Direct AC

Modell-Nr.	Abmessungen	Leistung Roehre / Lampe	Stahlstärke
XGY-T8-SPM6	600 × 33 × 49 (14) mm	1 ? 18 W	0.20 mm
XGY-T8-SPM9	900 × 33 × 49 (14) mm	1 × 30 W	0.20 mm
XGY-T8-SPM12	1200 × 33 × 49 (14) mm	1 ? 36 W	0.20 mm
XGY-T8-SPM15	1500 × 33 × 49 (14) mm	1 ? 58 W	0.20 mm
XGY-T8-SPM6F	600 × 74 (33) × 49 (14) mm	2 ? 18 W	0.20 mm
XGY-T8-SPM9F	900 × 74 (33) × 49 (14) mm	2 × 30 W	0.20 mm
XGY-T8-SPM12F	1200 × 74 (33) × 49 (14) mm	2 ? 36 W	0.20 mm

Einrohrleuchte mit klappbarer Kappe - Direct AC

Modell-Nr.	Abmessungen	Leistung Roehre / Lampe	Stahlstärke
XGY-T8-DPM6A	600 × 34 × 51 (16) mm	1 ? 18 W	0.20 mm
XGY-T8-DPM9A	900 × 34 × 51 (16) mm	1 × 30 W	0.20 mm
XGY-T8-DPM12A	1200 × 34 × 51 (16) mm	1 ? 36 W	0.20 mm
XGY-T8-DPM6B	600 × 34 × 51 (16) mm	1 ? 18 W	0.30 mm
XGY-T8-DPM9B	900 × 34 × 51 (16) mm	1 × 30 W	0.30 mm
XGY-T8-DPM12B	1200 × 34 × 51 (16) mm	1 ? 36 W	0.30 mm

Doppelrohrleuchte mit breiter Basis - Direct AC

Modell-Nr.	Abmessungen	Leistung Roehre / Lampe	Stahlstärke
XGY-T8-OP6	600 × 83 × 66 (31) mm	2 ? 18 W	0.30 mm
XGY-T8-OP9	900 × 83 × 66 (31) mm	2 × 30 W	0.30 mm
XGY-T8-OP12	1200 × 83 × 66 (31) mm	2 ? 36 W	0.30 mm
XGY-T8-OP6Z	600 × 163 (31) × 66 (31) mm	2 ? 18 W	0.30 mm
XGY-T8-OP9Z	900 × 163 (31) × 66 (31) mm	2 × 30 W	0.30 mm
XGY-T8-OP12Z	1200 × 163 (31) × 66 (31) mm	2 ? 36 W	0.30 mm

Werte in Klammerprofilen bleiben Bestandteil jeder Modellabmessung. Wählen Sie zuerst Leuchtenstruktur und elektrisches Format und kombinieren Sie diese dann mit der passenden G13 T8-Lampe und dem Verdrahtungsplan.

Produktbeschreibung

Produktdetails

Produktkonstruktion

Jedes Set kombiniert eine G13-T8-Röhre mit einer Aufbauleuchte aus lackiertem Stahl. Je nach Modellfamilie besitzt das Gehäuse einen schmalen Kanal für eine Lampe, einen breiteren Kanal für zwei Lampen, einen geformten Reflektor, ein Profil mit klappbarer Endkappe oder eine breite Basis. Die abgestimmte Röhre und die verdrahtete Leuchte sind gemeinsam in einer schützenden Schrumpfverpackung eingeschlossen.

Hinweise zur Auswahl und Installation

Identify whether the building circuit uses direct AC, a magnetic ballast or an electronic ballast, then choose the corresponding fixture family. Next match the required length, lamp count, body width and reflector format. For direct-AC versions, match the tube input method to the lampholder wiring. Use these sets on dry indoor surfaces. Browse other linear batten options.

Empfohlene Anwendung

Anwendungen

Garages and Utility Rooms: Provide replaceable-lamp general lighting across dry indoor parking bays, workbenches and storage zones.
Workshops and Warehouses: Arrange single- or double-tube fixtures in repeated surface-mounted rows above production and storage aisles.
Retail Backrooms: Install shrink-packed tube-and-fixture sets in stockrooms, service corridors and other dry support spaces.
Indoor Retrofit Projects: Match direct-AC or ballast-based fixture structures to the selected T8 lamp and existing electrical plan.

Behalten
in Kontakt bleiben

Teilen Sie uns Ihre Markt- und Produktanforderungen mit

Teilen Sie uns Ihre Markt- und Produktinteressen, Anwendungsbereiche oder die voraussichtliche Menge mit. Unser Team unterstützt Sie dabei, den Weg von der Produktauswahl bis zum Angebot und zur Musterbesprechung schneller zu beschreiten.

Häufig gestellte Fragen?

Hier finden Sie klare Antworten auf häufig gestellte Fragen zu Produktspezifikationen, Modellauswahl, Anwendungsbereichen und Angebotsanforderungen. Bei projektspezifischen Anforderungen teilen Sie uns bitte Ihren Zielmarkt, die gewünschte Menge und die wichtigsten Spezifikationen mit.

Ist die T8-Röhre im Lieferumfang der Leuchte enthalten?

Ja. Jedes Set kombiniert eine T8-Röhre mit einer verdrahteten Leuchte aus lackiertem Stahl in Schutz-Schrumpfverpackung. Geben Sie bei der Bestellung die erforderliche Lampenleistung, CCT, Röhrenkonstruktion und elektrische Eingangsmethode an.

Wie waehle ich zwischen Direct-AC- und vorschaltgeraetbasierten Leuchten?

Ordnen Sie die Leuchtenfamilie der gewählten Lampe und dem Gebäudestromkreis zu. V8-Modelle verwenden Magnetvorschaltgerät-Formate, V3-Modelle Elektronikvorschaltgerät-Formate und SPM-, DPM-, OP- sowie verbindbare Modelle Direct AC.

Koennen Direct-AC-Modelle T8-Rohren mit einseitiger und doppelseitiger Einspeisung verwenden?

Ja, beide Eingangsanordnungen sind verfügbar. Die bestellte Röhre, Lampenfassungen und interne Verdrahtung müssen dieselbe Anordnung verwenden; folgen Sie daher dem Verdrahtungsplan des gewählten Sets.

Worin besteht der Unterschied zwischen einröhrigen, zweiröhrigen und Reflektor-Gehäusen?

Modelle für eine Röhre verwenden einen schmalen Körper für eine Lampe, Modelle für zwei Röhren bieten zwei Lampenpositionen und Reflektorversionen verwenden ein breiteres geformtes Gehäuse um die Fassungen. Wählen Sie nach Lampenanzahl und verfügbarer Montagebreite.

Können diese Leuchten im Außenbereich oder in Feuchträumen installiert werden?

Diese Sets sind für trockene Innenflächen vorgesehen. Verwenden Sie für feuchte, nasse oder abwaschbare Bereiche ein separat eingestuftes wasserdichtes oder Tri-Proof-Produkt.

Kann das T8-Rohr nach der Installation ausgetauscht werden?

Ja. Trennen Sie den Stromkreis, bestätigen Sie, dass die Ersatzröhre zum Leuchtenstromkreis und zur Eingangsanordnung passt, und installieren Sie sie gemäß dem zutreffenden Verdrahtungsplan.
