Is this a replaceable T8 tube?

No. It is supplied as an integrated fixture rather than as a separate replaceable tube.

What should be selected first for a project?

Start with the required mounting location and product model, then use the corresponding details in the approved project record.

How is the fixture mounted?

Follow the installation drawing and hardware schedule approved for the selected model, mounting surface and site condition.

How should the feed position be planned?

Use the electrical details approved for the selected model and coordinate the cable route and isolation point with the project plan.

How are linked fixture runs specified?

Do not assume that every version uses the same linking method. Follow the connection arrangement approved for the selected model and project.

What should be approved before production?

Approve the fixture configuration, housing finish, electrical arrangement, connection layout, labels and packaging on the project record.

T8 integrierte LED-Aufbauleuchte

Aufputz-T8-LED-Integralleuchten bieten ein eigenständiges lineares Beleuchtungsformat für Innenprojekte. Wählen Sie das erforderliche Modell und die Installationsdetails gemäß der freigegebenen Projektspezifikation.

Integrated Fixture Format: The selected product is supplied as one complete fixture rather than as a loose replacement tube.
Surface-Mounted Product Type: The fixture is specified for installation against a compatible mounting surface.
T8 Linear Form: The straight fixture profile provides a narrow linear format for planned indoor layouts.

Längen	300 / 572 / 880 / 1178 / 1478 mm
Nennleistung	5/10 / 9/18 / 12/24 / 18/36 / 22/44 W
Lichtausbeute	80-150 lm/W, configurable
CCT / CRI	3000-8000 K / Ra80

Eingangsspannung	S: AC 180-265 V / U: AC 85-265 V
Gehäuse Optionen	ALU+PC / vollständig PC
Abstrahlwinkel	120 Grad

Surface-mounted T8 integrated LED fixture on white background

XGYT8F201-E5/10 30 x 36 x 300 mm T8 integrated LED fixture

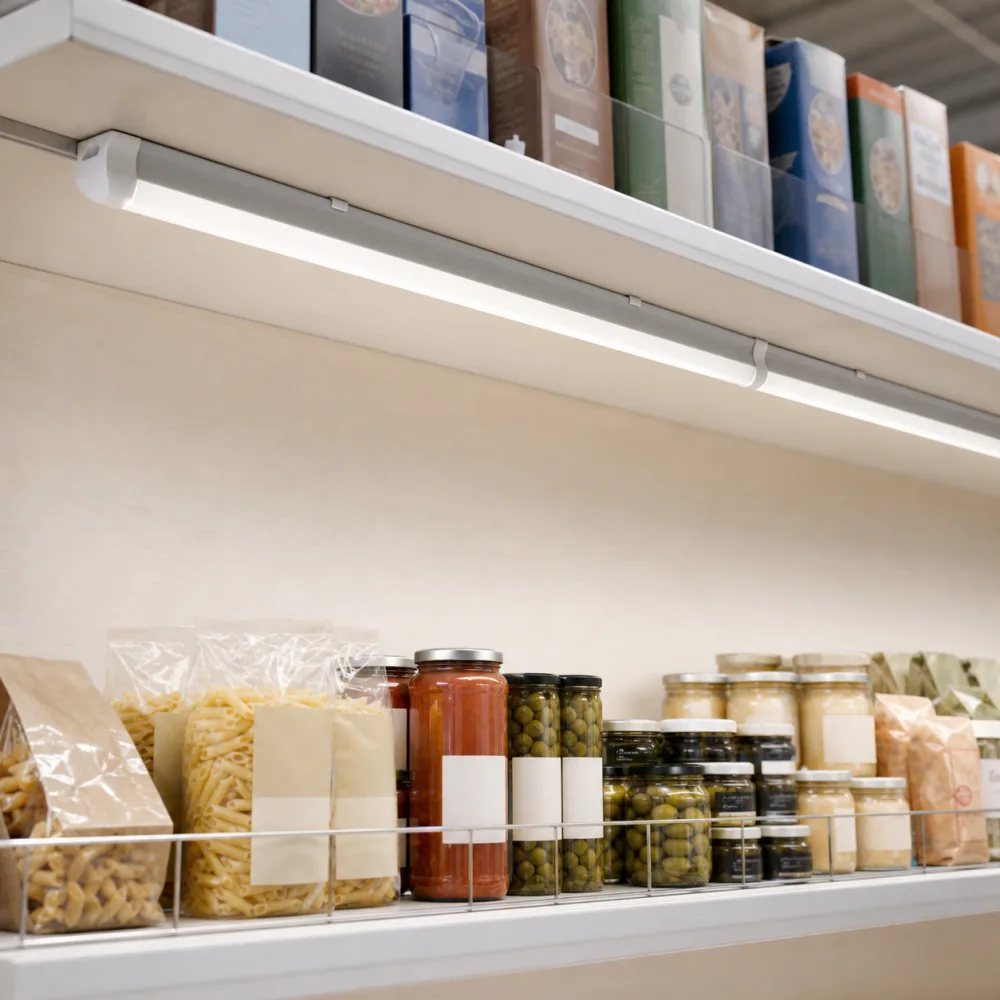

T8 integrated LED fixtures linked beneath retail shelves

XGYT8F202-E9/18 30 x 36 x 572 mm T8 integrated LED fixture

XGYT8F203-E12/24 30 x 36 x 880 mm T8 integrated LED fixture

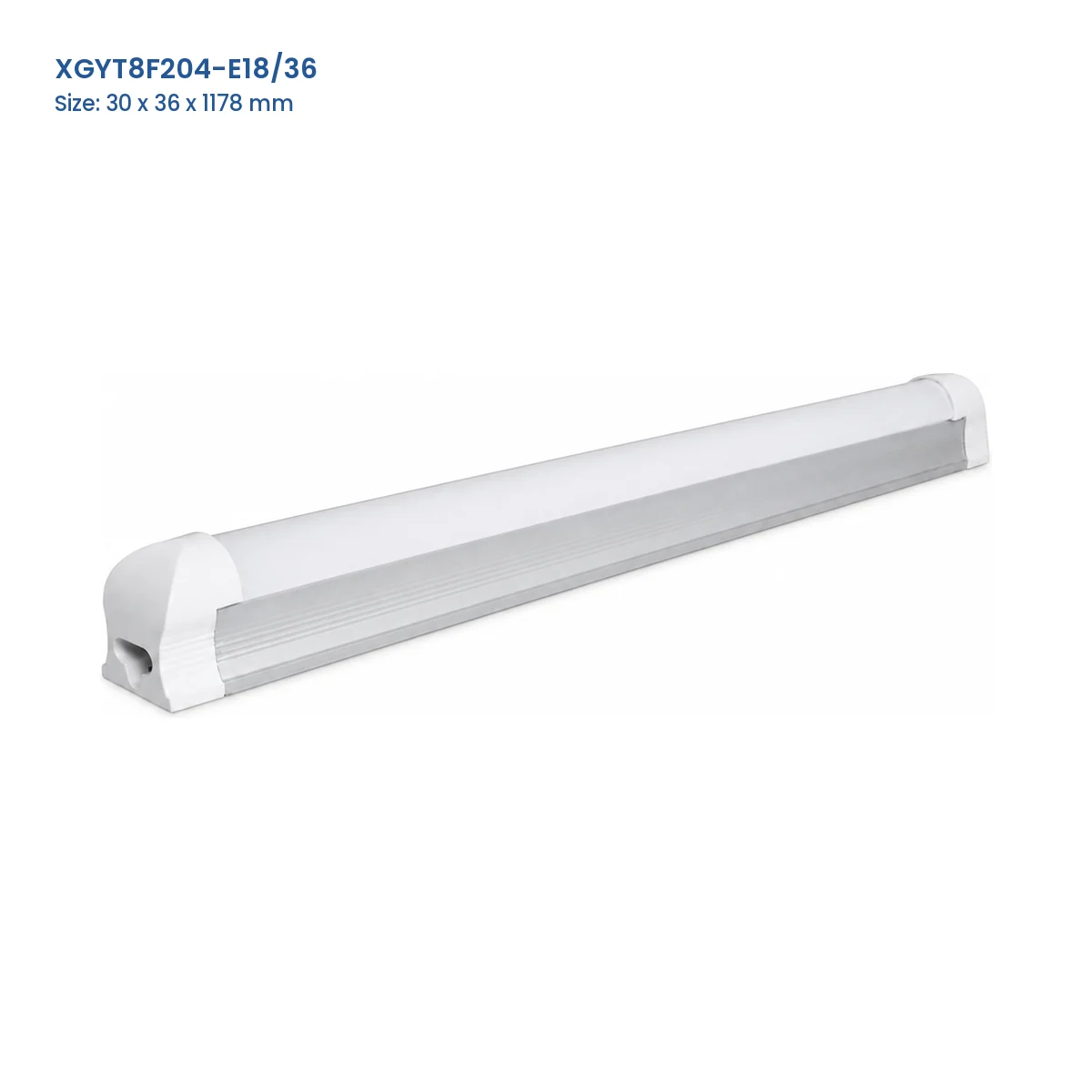

XGYT8F204-E18/36 30 x 36 x 1178 mm T8 integrated LED fixture

XGYT8F205-E22/44 30 x 36 x 1478 mm T8 integrated LED fixture

Technische Daten

Modellspezifikationen

Modell	Abmessungen (B x H x L)	Nennleistung	Wirksamkeit	CCT	CRI	Eingabe	Balken
XGYT8F201-E5/10	30 x 36 x 300 mm	5/10 W	80-150 lm/W	3000-8000 K	Ra80	S: AC180-265V; U: AC85-265V	120 Grad
XGYT8F202-E9/18	30 x 36 x 572 mm	9/18 W	80-150 lm/W	3000-8000 K	Ra80	S: AC180-265V; U: AC85-265V	120 Grad
XGYT8F203-E12/24	30 x 36 x 880 mm	12/24 W	80-150 lm/W	3000-8000 K	Ra80	S: AC180-265V; U: AC85-265V	120 Grad
XGYT8F204-E18/36	30 x 36 x 1178 mm	18/36 W	80-150 lm/W	3000-8000 K	Ra80	S: AC180-265V; U: AC85-265V	120 Grad
XGYT8F205-E22/44	30 x 36 x 1478 mm	22/44 W	80-150 lm/W	3000-8000 K	Ra80	S: AC180-265V; U: AC85-265V	120 Grad

Durch Schraegstrich getrennte Leistungswerte sind Produktkatalogoptionen fuer dieselbe aufgefuehrte Laenge; geben Sie die erforderliche Nennleistungsversion zusammen mit gewaehlt Eingang und Gehaeusekonstruktion an.

Produktbeschreibung

Produktdetails

Produktkonstruktion

Das Produkt wird als bestellte Baugruppe geliefert; sein sichtbares Erscheinungsbild wird durch die freigegebene Projektspezifikation bestimmt.

Hinweise zur Auswahl und Installation

Match the order record to the intended site conditions. Confirm available clearance, electrical requirements, service access and all installer-supplied items before ordering. See our linear batten category für entsprechende Aufputz-Ausführungen.

Empfohlene Anwendung

Anwendungen

Retail Shelf Lighting: Place compact linear fixtures along merchandise shelving and product displays.
Display Case Lighting: Add an integrated light line inside compatible protected cabinets and showcases.
Work Area Lighting: Mount linear fixtures above compatible benches, counters and task surfaces.
Interior Circulation Lines: Arrange surface-mounted fixtures along indoor corridors and service areas.

Behalten
in Kontakt bleiben

Teilen Sie uns Ihre Markt- und Produktanforderungen mit

Teilen Sie uns Ihre Markt- und Produktinteressen, Anwendungsbereiche oder die voraussichtliche Menge mit. Unser Team unterstützt Sie dabei, den Weg von der Produktauswahl bis zum Angebot und zur Musterbesprechung schneller zu beschreiten.

Häufig gestellte Fragen?

Hier finden Sie klare Antworten auf häufig gestellte Fragen zu Produktspezifikationen, Modellauswahl, Anwendungsbereichen und Angebotsanforderungen. Bei projektspezifischen Anforderungen teilen Sie uns bitte Ihren Zielmarkt, die gewünschte Menge und die wichtigsten Spezifikationen mit.

Handelt es sich um eine austauschbare T8-Röhre?

Nein. Es wird als integrierte Leuchte und nicht als separates austauschbares Rohr geliefert.

Was sollte für ein Projekt zuerst ausgewählt werden?

Beginnen Sie mit dem erforderlichen Montageort und Produktmodell und verwenden Sie anschließend die entsprechenden Angaben aus der freigegebenen Projektdokumentation.

Wie wird die Leuchte montiert?

Befolgen Sie die für das ausgewählte Modell, die Montagefläche und die Baustellensituation freigegebene Installationszeichnung und Befestigungsmittelliste.

Wie sollte die Einspeiseposition geplant werden?

Verwenden Sie die für das ausgewählte Modell freigegebenen elektrischen Angaben und stimmen Sie Kabelführung und Trennstelle mit dem Projektplan ab.

Wie werden verbundene Leuchtenreihen spezifiziert?

Gehen Sie nicht davon aus, dass jede Version dieselbe Verbindungsmethode verwendet. Befolgen Sie die für das gewählte Modell und Projekt freigegebene Anschlussanordnung.

Was muss vor der Produktion genehmigt werden?

Geben Sie Leuchtenkonfiguration, Gehäuseoberfläche, elektrische Anordnung, Anschlusslayout, Etiketten und Verpackung im Projektdatensatz frei.
