Ein wasserdichter COB LED-Streifen sollte als vollständiges System spezifiziert und installiert werden, nicht als Bandrolle mit einer IP-Kennzeichnung.
Streifenkörper, Schnittenden, Verbindungen, Kabeleinführungen, Profil, Controller, Netzteil und Montagefläche beeinflussen jeweils Wasserbeständigkeit, elektrische Leistung, Wärmeübertragung und Wartbarkeit. Ein belastbares Briefing beginnt daher mit der Expositionskarte und der fertigen Baugruppe und definiert anschließend die freigegebene Schnitt- und Abdichtungsmethode, Reihentopologie, Treiberposition, Zugang und Abnahmeprüfungen.

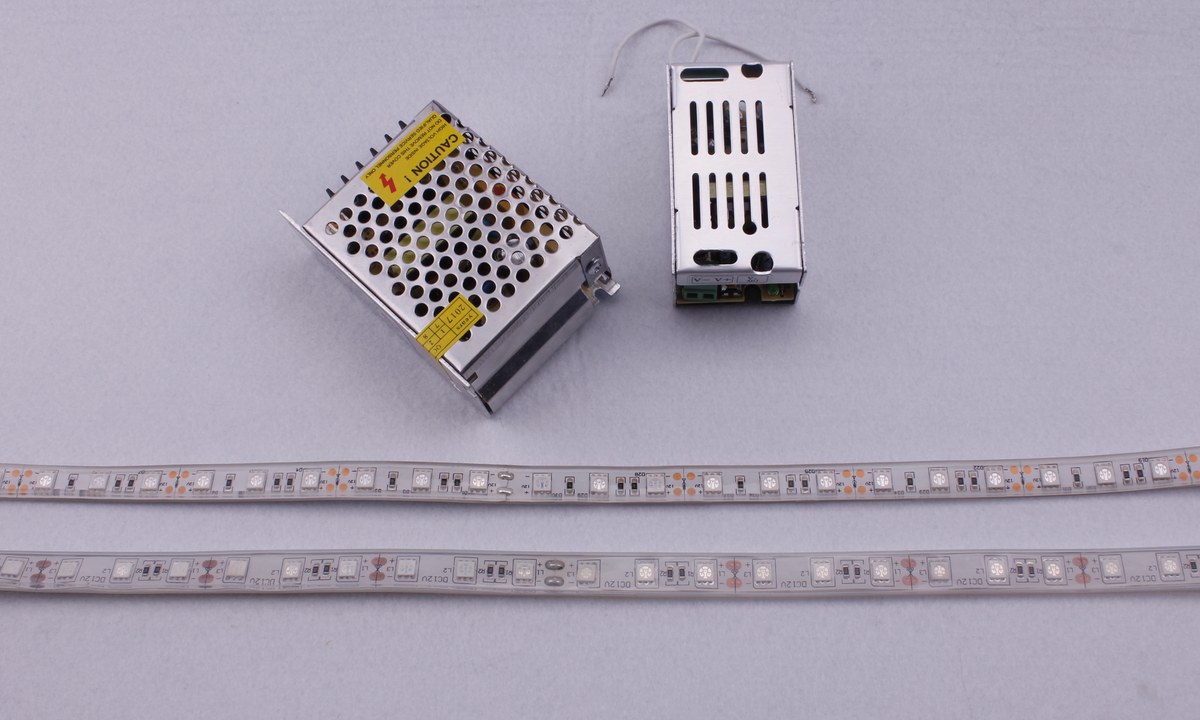

Das vollständige Lichtbandsystem spezifizieren
Definieren Sie beleuchtete Länge, sichtbare Lichtlinie, Betrachtungsabstand, Kanalgeometrie, Biegerichtung, minimalen Biegeradius, Oberflächenmaterial, Montageausrichtung und Zugang. Dokumentieren Sie Streifenspannung, Leistung pro Meter, Schnittintervall, Leiteranordnung, Farb- oder einstellbare Kanäle, Steuerungsmethode, Steckverbinderfamilie, Profil, Diffusor, Endausführung, Kabeltyp und Netzteilgehäuse.
Product scope changes the whole brief. A dry indoor media-backlighting product such as a Wi-Fi RGB TV backlight strip addresses a different environment and installation boundary from a sealed architectural run. For room and decorative applications, the residential and decorative lighting solution bietet den umfassenderen Anwendungskontext, doch die Projektspezifikation benötigt weiterhin die exakten Systemkomponenten und Beanspruchungsbedingungen.

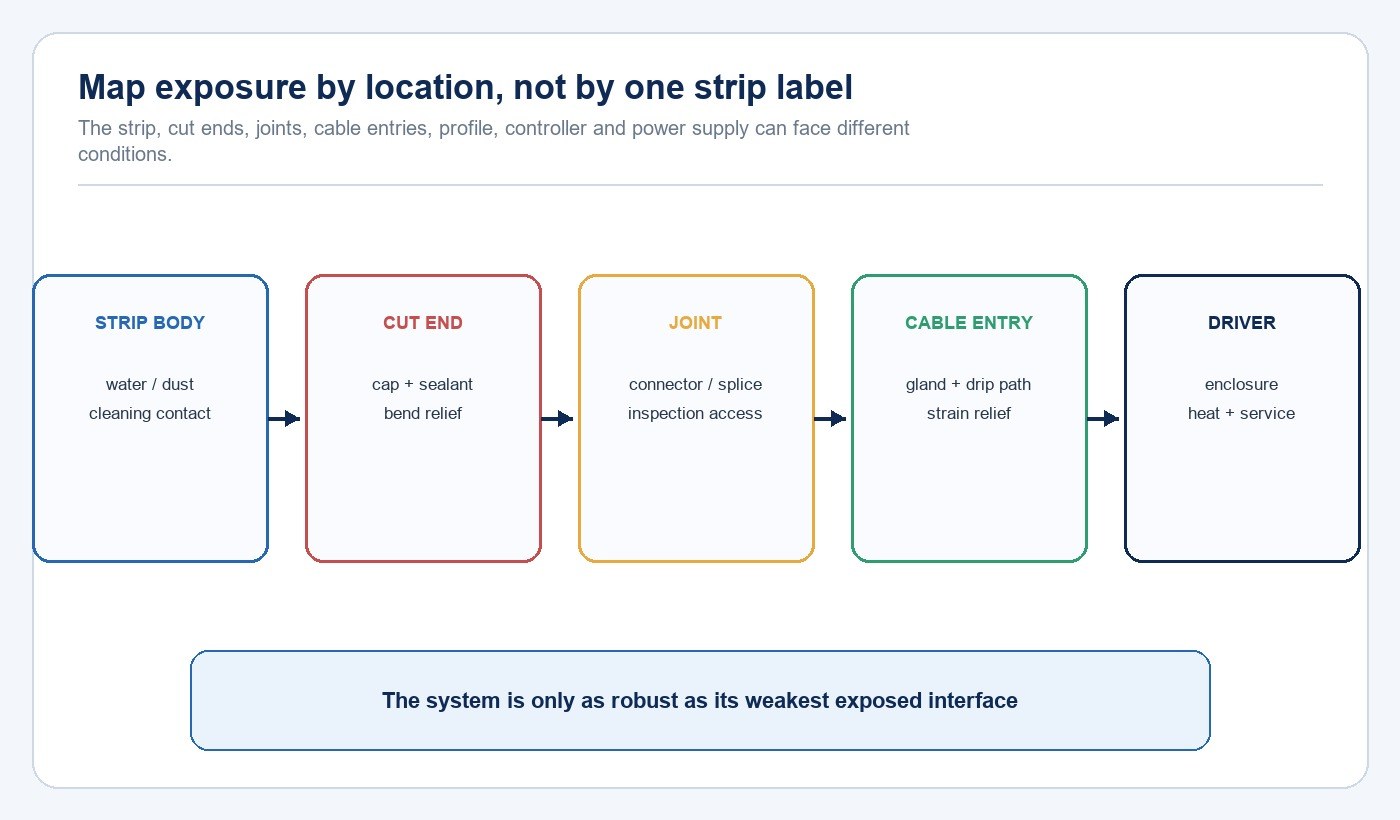

Die Exposition vor der Auswahl einer IP-Schutzart erfassen
IEC 60529 klassifiziert den Gehäuseschutz gegen Zugang, feste Fremdkörper und Wasser. Dieser Code beschreibt das deklarierte Gehäuse unter seinen Prüfbedingungen; er beschreibt nicht automatisch jeden vor Ort hergestellten ?bergang in einer fertigen Streifeninstallation. Identifizieren Sie direkten Regen, Spritzwasser, Nassreinigung, Kondensation, stehendes Wasser, Staub, Reinigungschemikalien, UV-Exposition, Temperatur, Risiko des Untertauchens und die Richtung, aus der Wasser eintreffen kann.
Kartieren Sie diese Bedingungen getrennt für Streifenkörper, Schnittenden, Verbindungen, Steckverbinderübergänge, Kabeleinführungen, Treiber und Steuergehäuse. Definieren Sie außerdem Entwässerungs- und Trocknungswege. Ein horizontal montierter Kanal kann Wasser sammeln, selbst wenn einzelne Komponenten abgedichtet erscheinen, während eine geschätzte vertikale Reihe ihre untere Kabeleinführung dem Ablaufwasser aussetzen kann.

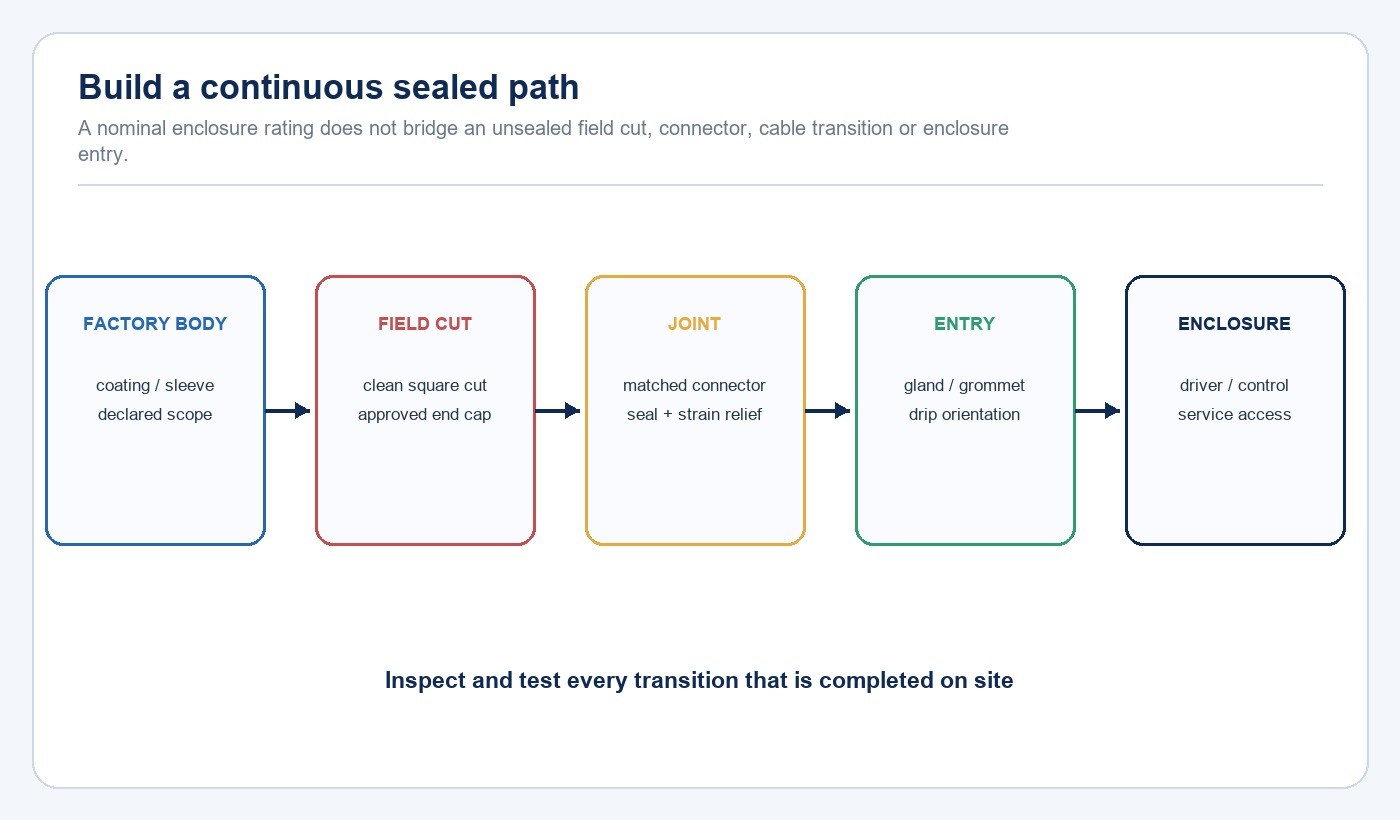

Einen durchgehend abgedichteten Verlauf herstellen
Bestätigen Sie, was der vom Lieferanten deklarierte Schutz abdeckt: eine ungeschnittene Produktionslänge, eine werkseitig montierte Leitung, einen bestimmten Steckverbindersatz oder einen vollständig montierten Bausatz. Die Feldmethode muss diese Grenze erhalten. Spezifizieren Sie freigegebene Endkappe, Steckverbinder- oder Lötprozess, Dichtmittel, gegebenenfalls Primer, Kabelverschraubung, Zugentlastung, Aushärtebedingung und Prüfmethode.
Materialverträglichkeit ist wichtig. Mantel, Vergussmaterial, Klebstoff, Dichtmittel, Profil und Reinigungsprodukte können miteinander reagieren, und thermische Bewegung kann eine starre Verbindung belasten. Mischen Sie Steckverbinder- und Abdichtungssysteme nicht nur, weil die Abmessungen ?hnlich erscheinen. IEC 60598-2-21 behandelt Lichtschläuche als abgedichtete Beleuchtungsketten und veranschaulicht, warum die fertige Baugruppe und ihre gelieferte Konstruktion wichtig sind, während die anwendbaren Produkt- und Marktanforderungen weiterhin von der tatsächlichen Konfiguration abhängen.

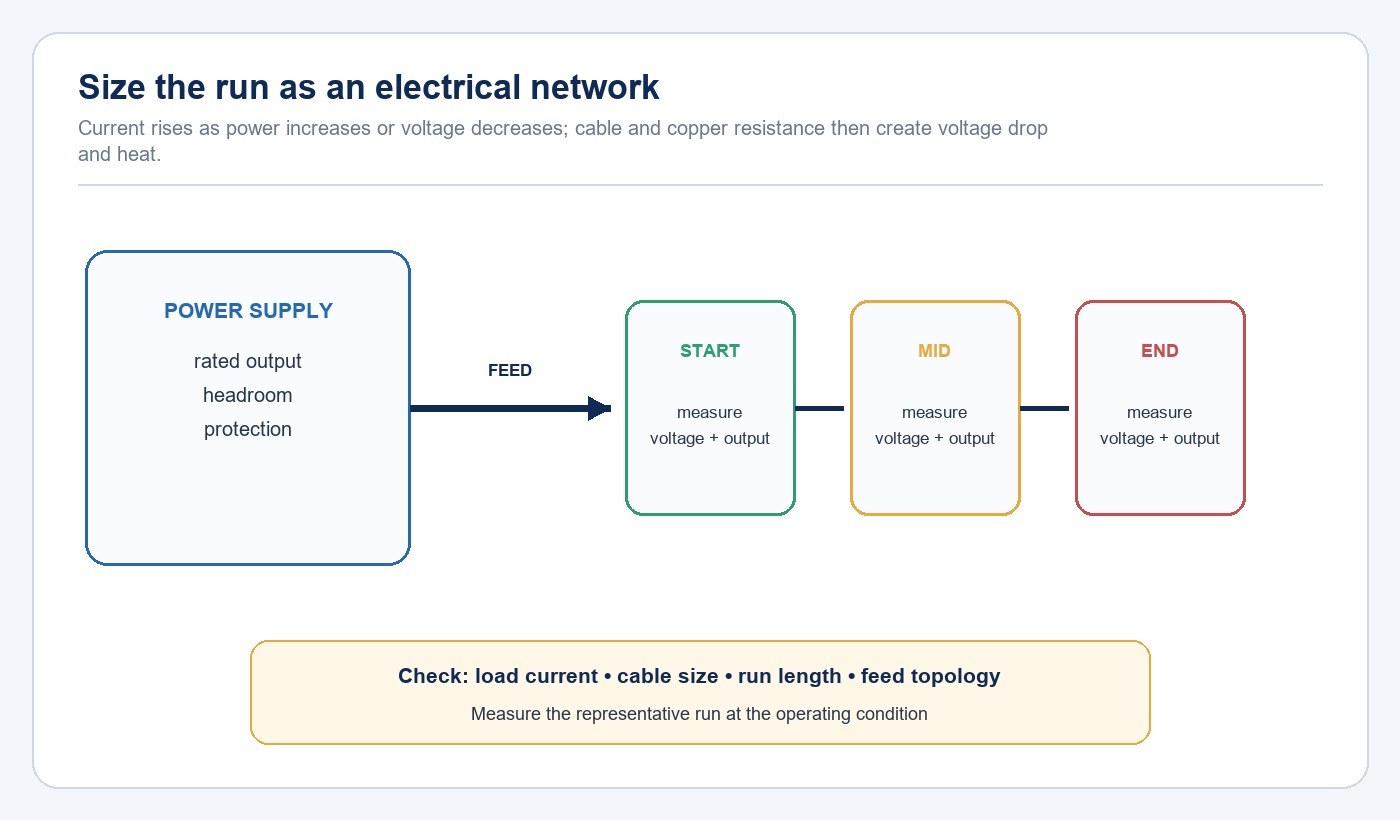

Stromversorgung, Einspeisungen und Steuerungen anhand der repräsentativen Reihe dimensionieren
Calculate connected load from the specified power per metre and installed length, then apply the power-supply sizing rules of the selected equipment and project standard. Check output voltage, maximum current, channel count, dimming protocol, minimum load, protection behavior, ambient temperature and enclosure derating. The LED driver and control compatibility guide hilft, elektrische Kompatibilität von Protokoll- und Inbetriebnahmekompatibilität zu trennen.
Der Spannungsabfall hängt von Strom, Leiterwiderstand, Leitungslänge, Anschlusswiderstand und Einspeisetopologie ab. Eine lange einseitig eingespeiste Reihe kann am fernen Ende niedrigere Spannung sowie sichtbare Helligkeits- oder Farbänderungen aufweisen. Geben Sie eine Länge nicht allein anhand von Nennwatt geteilt durch Treiberkapazität frei. Messen Sie Spannung und visuelle Lichtleistung am Anfang, in der Mitte und am Ende einer repräsentativen Reihe; vergleichen Sie einseitige, mittige, zweiseitige oder parallele Einspeisungen, soweit vom Hersteller erlaubt.
| Eingabe | Was zu dokumentieren ist | Was es steuert |
|---|---|---|
| Lichtbandlast | Spannung, Watt pro Meter, Länge und Kanäle | Angeschlossene Last und Strom |
| Einspeisung | Kabelmaterial, Querschnitt, Länge und Anschlussmethode | Spannungsabfall und Erwärmung |
| Topologie | Einseitige, mittige, zweiseitige oder parallele Einspeisung | Leistung am Ende des Verlaufs |
| Treiber | Ausgangsbereich, Schutz, Dimmung und Umgebungsschutzart | Elektrische und steuerungstechnische Kompatibilität |
| Prüfpunkte | Anfang, Mitte und Ende unter Betriebsbelastung | Messbare Abnahmekriterien |
Thermischen und mechanischen Pfad auslegen
Montagefläche und Profil beeinflussen Wärmeübertragung, Geradheit, Schutz und Erscheinungsbild. Bestätigen Sie, ob die ausgewählte Streifenkonstruktion ein Aluminiumprofil oder einen anderen dokumentierten Wärmepfad erfordert. Definieren Sie Profilmaterial, Abmessungen, Diffusor, Clips, Befestigungsabstand, Dehnungsausgleich und wie die Baugruppe scharfe Kanten, Quetschstellen und ungestützte Biegungen vermeidet.
Die Kleberückseite sollte nicht als alleinige mechanische Befestigung behandelt werden, wenn Schwerkraft, Wärme, Feuchtigkeit, Struktur oder Reinigung die Haftung schwächen können. Bereiten Sie den Untergrund gem?? den Anweisungen für ausgewählten Klebstoff und Profil vor. Halten Sie Treiberbelüftung und Gehäusetemperatur innerhalb der Gerätegrenzen und bewahren Sie Zugang für spätere Prüfung und Austausch.

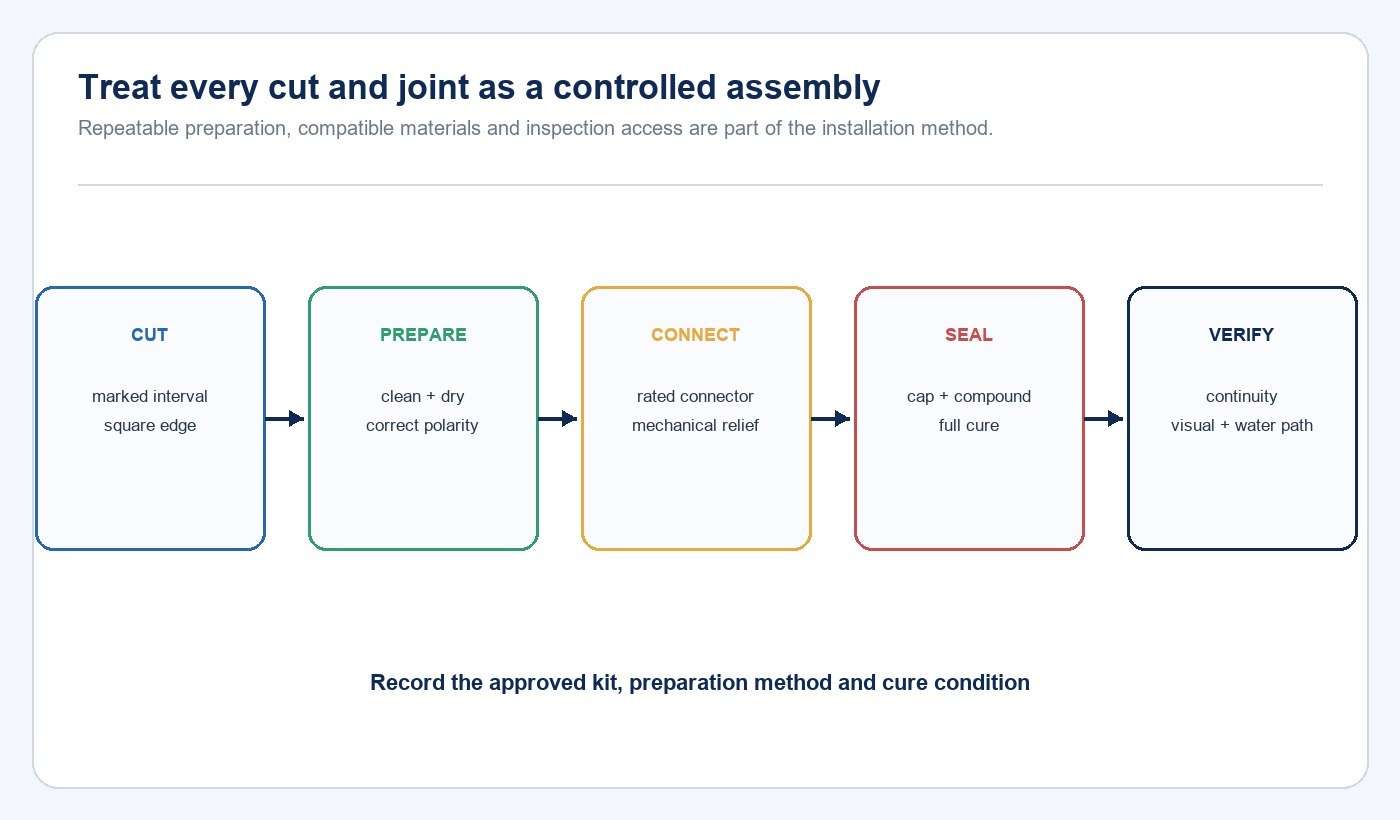

Schnitte, Verbindungen und Kabeleinführungen kontrollieren
Schneiden Sie nur an der markierten Teilungsstelle und mit dem für das Produkt angegebenen Werkzeug und Verfahren. Die Arbeitsanweisung sollte Polarität, Vorbereitung der Leiter, Einsetzen des Verbinders oder Löten, Reinigung, Position der Endkappe, Dichtstoffmenge, Aushärtezeit und Zugentlastung festlegen. Eine hinter einer fertigen Oberfläche verborgene Verbindung kann nicht geprüft oder repariert werden; platzieren Sie wartbare Übergänge daher dort, wo sie zugänglich bleiben.
Führen Sie Kabeleinführungen so, dass kein Wasser in ein Gehäuse nachlaufen kann. Verwenden Sie die freigegebene Kabelverschraubung oder Durchführungstülle für den tatsächlichen Kabeldurchmesser, erhalten Sie die Biegeentlastung und schaffen Sie gegebenenfalls einen Tropfweg. Dokumentieren Sie Monteur, Charge, Ort und Prüfergebnis für verdeckte oder wiederkehrende Verbindungen, damit ein Fehler ohne Demontage der gesamten Strecke zurückverfolgt werden kann.
Einen repräsentativen Musteraufbau freigeben
Bauen Sie das Muster mit produktionsnah vorgesehenem Streifen, Profil, Diffusor, Anschlussleitungen, Steckverbindern, Dichtungen, Treiber, Controller, Montagefläche und Verarbeitung auf. Schließen Sie die längste oder anspruchsvollste Reihe, einen Feldschnitt, eine Verbindung, die tatsächliche Kabeleinführung und den geplanten Servicezugang ein. Das Muster sollte die schwierige Geometrie repräsentieren, nicht nur ein kurzes gerades Muster auf einer Werkbank.
Inspect the light line for visible dots, dark joints, colour shift, diffuser lines and reflections. Operate all channels and scenes, measure the defined electrical points, check driver and profile condition after stabilization, and apply the agreed water or cleaning exposure method to the finished assembly. Record the acceptance criteria and photographs before the installation method is released. The Checkliste zur Bewertung von LED-Beleuchtungsmustern kann an dieses Mock-up auf Systemebene angepasst werden.
Checkliste für RFQ und Installationsfreigabe
| Paket | Erforderliche Informationen | Freigabenachweis |
|---|---|---|
| Anwendung | Exposition, Geometrie, Betrachtungsbedingungen, Reinigung und Zugang | Markierte Zeichnungen und Expositionsplan |
| Lichtband | Spannung, Last, Schnittintervall, Biegevorgabe, Farbe und deklarierter Schutzumfang | Datenblatt, Kennzeichnung und Musteridentität |
| Schnittstellen | Enden, Verbindungen, Anschlussleitungen, Kabelverschraubungen, Dichtstoffe und Aushärteverfahren | Freigegebene Arbeitsanweisung |
| Stromversorgung/Steuerung | Treiber, Einspeisetopologie, Kabel, Dimmung und Schutz | Berechnung und gemessener Musteraufbau |
| Montage | Profil, Diffusor, Clips, Untergrund und Ausdehnung | Schnittdetail und installiertes Muster |
| Qualität | Inspektionspunkte, Prüfverfahren, Chargenrückverfolgbarkeit und Reparaturzugang | Unterzeichnetes Abnahmeprotokoll |
- Jede Komponente und Schnittstelle vor Ort ist in der RFQ aufgeführt.
- Die Beanspruchungskarte deckt Wasserflussrichtung, Reinigung, Kondensation, Entwässerung und Zugang ab.
- Der deklarierte Schutzumfang stimmt mit der fertigen Baugruppe ?berein.
- Stromversorgung, Kabel und Einspeisetopologie werden für die repräsentative Reihe geprüft.
- Die freigegebene Methode für Schnitt, Verbindung, Abdichtung und Einführung ist dokumentiert.
- Profil, Diffusor, Befestigung und Wärmeweg sind definiert.
- Ein seriennahes Mock-up besteht optische, elektrische, Steuerungs- und Beanspruchungsprüfungen.
- Drawings, instructions and approved files are collected from the New Lights download center oder Projektdatensatz.
For component, assembly and production discussions, review the New Lights factory and manufacturing overview. When the marked layout, exposure map and target quantities are ready, send them through the New Lights project enquiry form.
Häufig gestellte Fragen
Macht ein COB-Streifen mit IP-Schutzart jeden Schnitt und jede Verbindung wasserdicht?
Nein. Der Schutz der fertigen Reihe hängt vom deklarierten Produktumfang und der freigegebenen Behandlung von Enden, Verbindungen, Kabeleinführungen und Gehäusen ab.
Wie lang darf eine wasserdichte COB LED-Streifenreihe sein?
Es gibt keine allgemeingültige Länge. Verwenden Sie genaue Streifenlast, Spannung, Leiterwiderstand, Einspeisetopologie und Lieferantengrenze und prüfen Sie anschließend Spannung und Lichtleistung an der repräsentativen Reihe.
Soll der Treiber in derselben Nasszone installiert werden?
Platzieren Sie ihn nur dort, wo Schutzart des Gehäuses, Umgebungsgrenzen, Zugang und Verdrahtungsmethode zum Ort passen. Ein abgedichteter Streifen überträgt seinen Schutz nicht auf einen unabhängigen Treiber oder Controller.
Reicht eine selbstklebende Rückseite zur Montage eines wasserdichten Streifens aus?
Nicht automatisch. Bestätigen Sie Untergrundvorbereitung, Temperatur, Feuchtigkeit, Schwerkraft, Profilanforderungen und mechanische Sicherung für die gewählte Konstruktion.
