Beleuchtung fuer einen sauberen oder kontrollierten Raum hat zwei Aufgaben. Sie muss die erforderlichen visuellen Bedingungen bieten, und ihre Konstruktion muss zu den Kontaminationsschutz- und Reinigungspraktiken des Raums passen. Eine Produktbezeichnung wie ?Reinigungsleuchte? weist keine der beiden Aufgaben nach und belegt erst recht nicht, dass die Leuchte Luft reinigt.

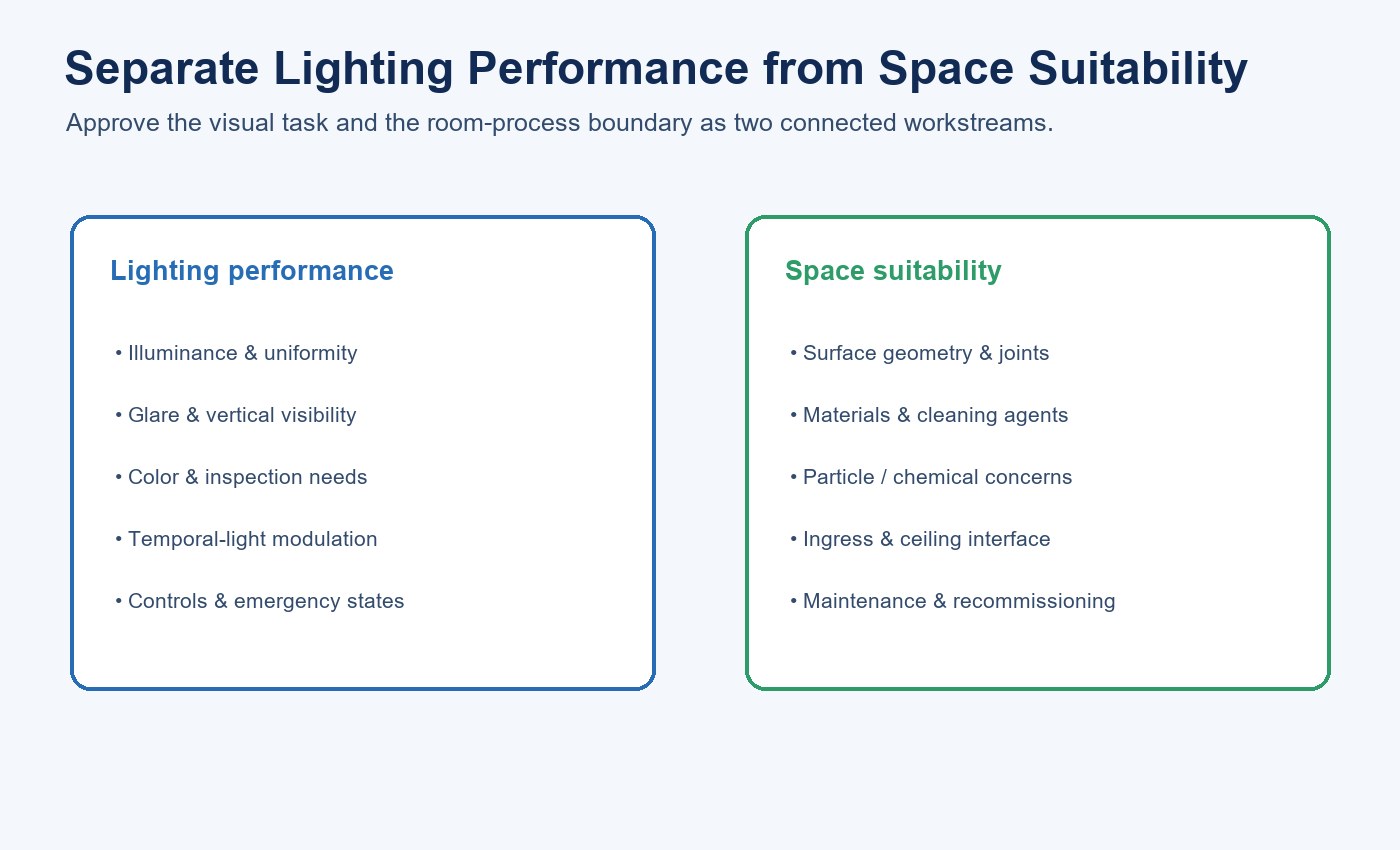

Ein sinnvoller Auswahlprozess trennt Beleuchtung von Sauberkeit. Definieren Sie zuerst Beleuchtungsstaerke, Gleichmaessigkeit, Blendung, Farbe und Anforderungen an zeitliches Licht. Bewerten Sie anschliessend Oberflaechen, Fugen, Materialien, Verbinder, Eindringen, Reinigungsvertraeglichkeit, Partikelabgabe und Wartung. Jede Luftbehandlungs- oder antimikrobielle Funktion muss als separates Teilsystem identifiziert und geprueft werden.
| Arbeitsbereich | Festlegen | Freigabenachweis |
|---|---|---|
| Sehaufgabe | Beleuchtungsstärke, Gleichm??igkeit, Blendung, Farbe und Prüfanforderungen | Photometrische Berechnung und Mock-up |
| Zeitliches Licht | Treiber, Versorgung, Steuerungen und Kameraempfindlichkeit | Wellenformdaten auf Produktebene |
| Reinigbarkeit | Flächen, Fugen und Reinigungsverfahren | Prüfung eines repräsentativen Reinigungszyklus |
| Materialien | Freiliegende Kunststoffe, Metalle, Kennzeichnungen und Steckverbinder | Kompatibilitäts- und Prozessbewertung |
| Wartung | Zugang, Fremdkörperkontrolle und erneute Inbetriebnahme | Freigegebene Wartungsmethode |
Klären, was das Produkt tatsächlich ist

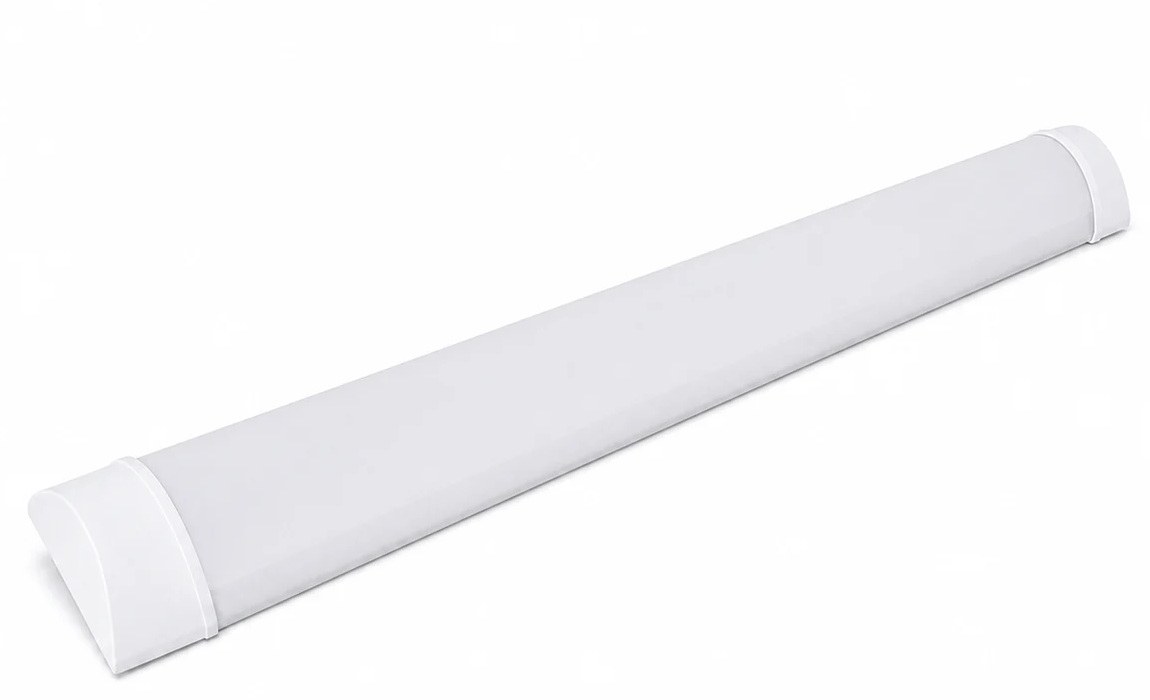

The current New Lights Surface-Mounted LED Purification Fixture ist eine geschlossene lineare Leuchte von 75 x 22 mm mit integrierter LED-Platine hinter einer durchgehenden Abdeckung und PC-Endkappen. Metallclips halten sie an der Montageflaeche. Der historische Produktname beschreibt die Leuchtenfamilie; er fuegt keine Luftbehandlungs-, Ultraviolett- oder keimtoetende Funktion hinzu.
Der Katalog nennt vier Modellzeilen: XGYPL102-E18, XGYPL103-E24, XGYPL104-E36 und XGYPL105-E40. Ihre aufgefuehrten Laengen betragen 600, 900, 1200 und 1500 mm bei Nennleistungen von 18, 24, 36 und 40 W. Die eingeklammerten Referenzen 702/202 erfordern Klaerung, bevor sie als Variantenkennungen verwendet werden.
Keines der abgerufenen Produktmaterialien dokumentiert Filtration, Ionisierung, Photokatalyse, UV-C, antimikrobielle Lichtleistung oder ein anderes Luftreinigungsmodul. Behandeln Sie sie als Kandidat fuer lineare Beleuchtung in ausgewaehlten Innenraeumen, nicht als Luftreinigungsgeraet.
Raum- und Prozessanforderung definieren
?Sauberer Raum? kann viele Umgebungen bezeichnen, vom leicht zu reinigenden Krankenhausflur bis zum klassifizierten Fertigungsraum. Dokumentieren Sie die tatsaechliche Klassifizierung, den regulatorischen Rahmen, die Prozessempfindlichkeit und den Betriebszustand. Ermitteln Sie, ob luftgetragene Partikel, Oberflaechenpartikel, chemische Kontamination, Mikroorganismen oder die normale Reinigung das Anliegen sind.
ISO 14644-1 klassifiziert die Luftreinheit anhand der Konzentration luftgetragener Partikel. Andere Teile der ISO-14644-Familie behandeln Geräteeignung, Oberflächen und chemische Reinheit. Eine Leuchte übernimmt keine Raumklassifizierung allein dadurch, dass sie dort installiert ist. Das Projektteam muss bewerten, ob Materialien, Geometrie und Betrieb für die definierte Umgebung geeignet sind.
Erfassen Sie auch Deckensystem, Raumdruckstrategie, Luftstroemungsmuster, Wartungszugang und Reinigungsmethode. Eine Leuchte, die in einem Flur akzeptabel ist, kann ueber einem offenen pharmazeutischen Prozess ungeeignet sein.
Die commercial lighting specification guide bietet einen umfassenderen Projektrahmen für Sehaufgaben, Steuerungen, Wartung und Beschaffungsnachweise.
Ziele fuer die visuelle Leistung festlegen
Definieren Sie die zu erhaltende Beleuchtungsstaerke auf der Arbeitsebene, Gleichmaessigkeit, Blendgrenze, Farbwiedergabe, korrelierte Farbtemperatur und besondere Anforderungen an die Inspektion. Verwenden Sie die anwendbaren Projekt- und Arbeitsplatzkriterien statt eines allgemeinen Lux-Zielwerts.
Fordern Sie eine IES- oder LDT-Photometriedatei fuer die genaue Konfiguration an. Modellieren Sie die Leuchtenanordnung mit Raumreflexionen, Montagehoehe, Abstaenden und Hindernissen. Die Aussage des Katalogs ueber Beleuchtung in fuenf Richtungen und die Vermeidung dunkler Bereiche ist eine Konstruktionsbeschreibung, kein Nachweis der Gleichmaessigkeit in jedem Raum.
Prüfen Sie vertikale ebenso wie horizontale Beleuchtung dort, wo Bediener Gerätefronten, Regale oder Wände prüfen. Stark reflektierende Reinraumoberflächen können die Blendung erhöhen. Eine große leuchtende Fläche kann den Sehkomfort unterstützen, dennoch müssen tatsächliche Leuchtdichteverteilung und Blickwinkel bewertet werden.
| Photometrischer Eingang | Dokumentation | Unterstützte Entscheidung |
|---|---|---|
| Aufgabenebene | Höhe, Ausrichtung und Arbeitsbereich | Zielwert für erhaltene Beleuchtungsstärke |
| Raumgeometrie | Abmessungen, Reflexionsgrad und Hindernisse | Anzahl und Abstand der Leuchten |
| Vertrieb | IES/LDT-Datei für das genaue Modell | Gleichm??igkeit und vertikale Sichtbarkeit |
| Blendung | Methode, Betrachtungspositionen und Grenze | Sehkomfort und Prüfgenauigkeit |
| Steuerung | Schalten, CCT, Dimmen und Notbetriebszustand | Jede Betriebsbedingung |
Flimmern prüfen, statt sich auf ein Etikett zu verlassen
Der Katalog verweist auf einen IC-Treiber ohne Lichtflimmern, liefert jedoch keine Wellenform oder Prüfbedingungen. Fordern Sie Daten zur zeitlichen Lichtmodulation auf Produktebene für den angebotenen Treiber und die Versorgung an. Beziehen Sie relevante Betriebszustände wie CCT-Auswahl, Dimmen und vernetzten Betrieb ein.
Eine Handykamera kann auf offensichtliche Streifenbildung prüfen, kann jedoch keine Konformität nachweisen. Eine belastbare Bewertung identifiziert Wellenform, Frequenz, Modulation und anwendungsrelevante Kennwerte unter definierten elektrischen Bedingungen.
Dies ist in Bereichen mit rotierenden Geräten, industrieller Bildverarbeitung, Inspektionskameras oder empfindlichen Aufgaben wichtig. Der Abnahmeschwellenwert sollte der Anwendung folgen und nicht einer allgemeinen Formulierung „kein Flimmern“.
Oberflächengeometrie und Fugen prüfen
Einfache Reinigung beginnt mit zugaenglichen Oberflaechen und kontrollierten Fugen. Pruefen Sie die Fuge zwischen Abdeckung und Gehaeuse, Endkappen, Schalter, Verbinder, Montageschnittstellen und eventuelle Vertiefungen fuer Etiketten. Scharfe Stufen, offene Spalten und freiliegende Hohlraeume koennen Rueckstaende festhalten.
Beschaffen Sie eine Explosionszeichnung und Fotografien der montierten Enden. Bestaetigen Sie, wie PC-Abdeckung und Endkappen befestigt sind und ob die Verbindung vor Ort offene Oeffnungen hinterlaesst. Wenn ungenutzte Verbinderanschluesse Kappen benoetigen, nehmen Sie diese in die freigegebene Konfiguration auf.
Ein glattes Erscheinungsbild allein belegt keine Reinigbarkeit. Das Team sollte die vorgeschriebene Wisch- oder Waschmethode pruefen und untersuchen, ob Rueckstaende an Fugen und Bedienelementen verbleiben.
Materialien und Reinigungskompatibilität prüfen
Dokumentieren Sie jedes nach aussen freiliegende Material, einschliesslich Kunststoffen, Metallen, Beschichtungen, Dichtungen, Klebstoffen, Etiketten und Verbinderteilen. Vergleichen Sie diese mit den Reinigungs- und Desinfektionsmitteln der Einrichtung, deren Konzentrationen, Einwirkzeiten und Temperaturen.
Wiederholte Einwirkung kann Spannungsrisse, Verfaerbung, Quellung, Korrosion oder den Verlust der Dichtungskompression verursachen. Ein einmaliges Sichtwischen ist ein schwacher Nachweis. Verwenden Sie Kompatibilitaetsdaten oder repraesentative Zykluspruefungen, wenn der Raum ein anspruchsvolles Reinigungsprotokoll hat.
Chemische Vertraeglichkeit ist von der Partikelreinheit getrennt zu betrachten. Ein Material kann kaum Partikel abgeben und dennoch mit einem Reinigungsmittel reagieren, oder leicht zu reinigen sein und dabei eine Chemikalie emittieren, die fuer einen empfindlichen Prozess relevant ist.
Eignung für Partikel und Chemikalien bewerten
ISO 14644-14 bietet eine Methode zur Bewertung der Geräteeignung hinsichtlich der Reinheit luftgetragener Partikel. Ein Projekt mit Anspruch auf Reinraumeignung sollte relevante Nachweise anfordern, statt einen Produktkategorienamen mit Konformität gleichzusetzen.
Moegliche Quellen sind bewegte oder flexible Kunststoffschnittstellen, freiliegender Schaumstoff, Etiketten, Kabelmaentel, Verschleiss an Verbindern und bei der Wartung entstehende Rueckstaende. Beruecksichtigen Sie die Ausruestung im Betrieb und waehrend der Wartung, nicht nur als neues statisches Muster.
Verwenden Sie die Checkliste für Konformitätsunterlagen zu LED-Produkten um Marktzugangsunterlagen von raumspezifischen Nachweisen zu Partikeln, Materialien und Prozessen zu trennen.
Wenn luftgetragene oder oberflaechenbezogene chemische Kontamination relevant ist, definieren Sie die Stoffe und Grenzwerte. Fordern Sie Material- und Emissionsnachweise an, die zum Prozess passen. Verwenden Sie ?Reinigung? nicht als Ersatz fuer diese Bewertungen.
Schnittstellen für Schutzart und Raumdruck prüfen
Bestimmen Sie, ob die Leuchte aufbau-, einbau- oder in eine Deckenbegrenzung integriert montiert wird. Eine Raumdruckstrategie kann kontrollierte Durchdringungsdetails um Verdrahtung und Montage erfordern. Die Schutzart des Leuchtengehaeuses dichtet die Gebaeudeschnittstelle nicht automatisch ab.
Bestaetigen Sie die Schutzart des Produkts, falls vorhanden, fuer das genaue Modell. Stimmen Sie sie mit dem Reinigungsprozess und der Raumbelastung ab. Leiten Sie die Eignung fuer Abwaschen nicht aus einer glatten Abdeckung oder einem Bild eines Krankenhausflurs ab.
Koordinieren Sie Kabeleintritt und Verbinderposition mit der Decken- und Luftstroemungsplanung. Vermeiden Sie Aenderungen, die unkontrollierte Oeffnungen oder versteckte Schmutzfallen schaffen.
Verbindungen und elektrische Anordnung validieren

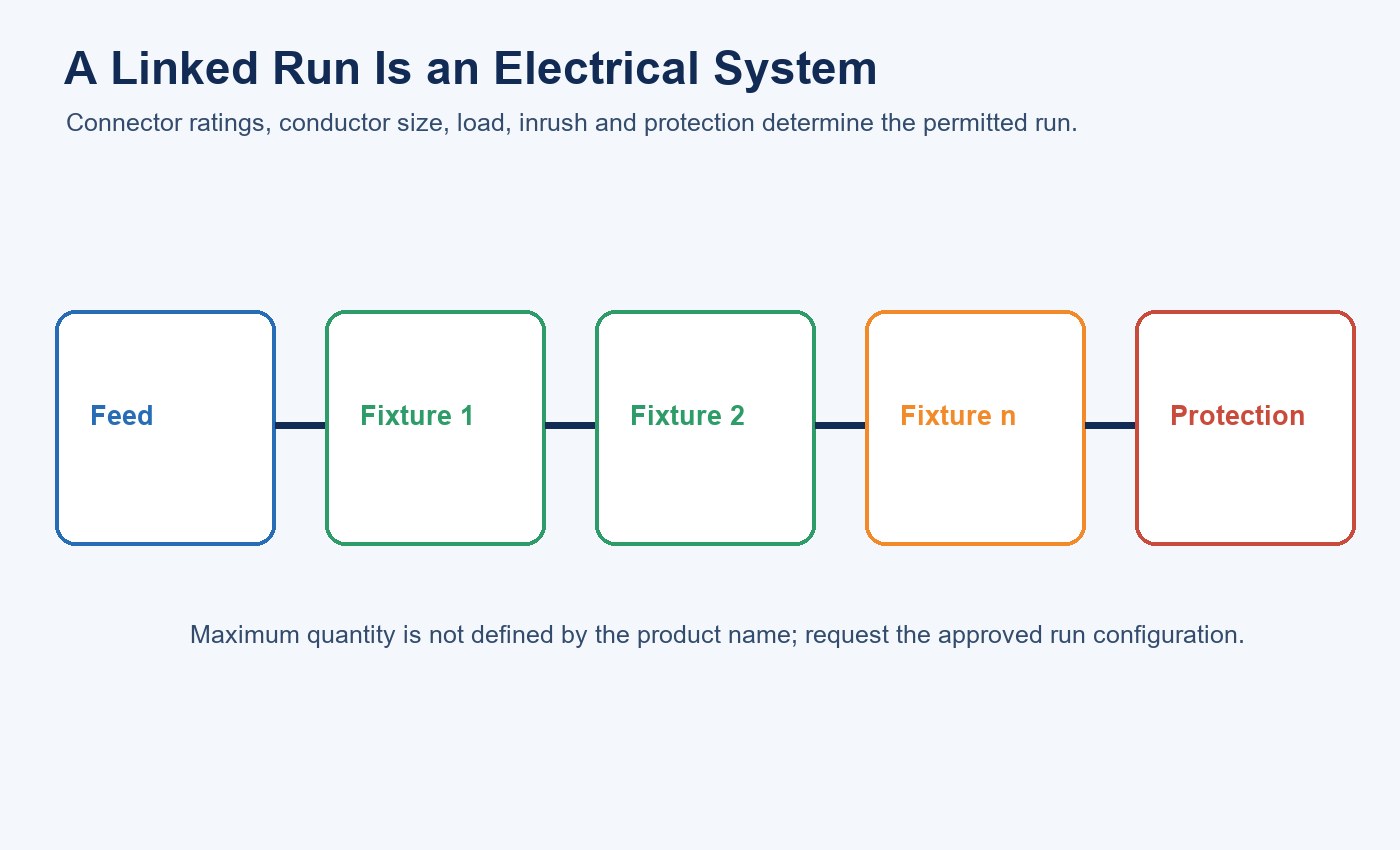

Der Katalog gibt an, dass Mehrfachverbindungen unterstützt werden, die abgerufenen Daten definieren jedoch nicht die maximale verknüpfte Strecke. Fordern Sie Nennwerte für Spannung und Strom der Steckverbinder, Leiterquerschnitt, Einspeiseposition, maximale Leuchtenanzahl, Einschaltstromgrenzen und Hinweise zu Schutzgeräten an.
| Variable der verbundenen Reihe | Lieferantendokumentation | Standortverifizierung |
|---|---|---|
| Steckverbinder | Spannung, Strom und Steckzyklen | Richtige Teile und vollständiges Einrasten |
| Leiter | Größe, Temperatur und Kabelführung | Installation entspricht der freigegebenen Reihenschaltung |
| Leuchtenlast | Genaue Länge, Leistung und Treiber | Gesamte Dauerlast |
| Einschaltstrom | Daten je Treiber und Grundlage für Schutzgeräte | Schaltverhalten auf Reihenebene |
| Steuerung | Einspeisepunkt und Steuerungstopologie | Vorgesehene Gruppierung und Fehlerisolation |
Die T5 integrated fixture linking guide erläutert die Berechnungslogik auf Streckenebene; wenden Sie sie erst an, nachdem Sie die eigenen Werte dieses Produkts für Steckverbinder und Treiber erhalten haben.
Halten Sie die verknüpfte Konfiguration rückverfolgbar. Die Kombination unterschiedlicher Längen, Leistungen, CCT-Versionen oder Treiberoptionen kann die Schaltungsbelastung verändern. Prüfen Sie, ob die Steuerung eine Leuchte oder die ganze Strecke bedient und ob eine ausgefallene Einheit ersetzt werden kann, ohne benachbarte Reinraumbereiche zu öffnen.
Planen Sie Kabelfuehrung und Trennung so, dass bei Wartung keine Rueckstaende ueber dem Prozessbereich freigesetzt werden. Muss die Arbeit im Raum erfolgen, definieren Sie Isolierungs-, Reinigungs- und Wiederinbetriebnahmeschritte.

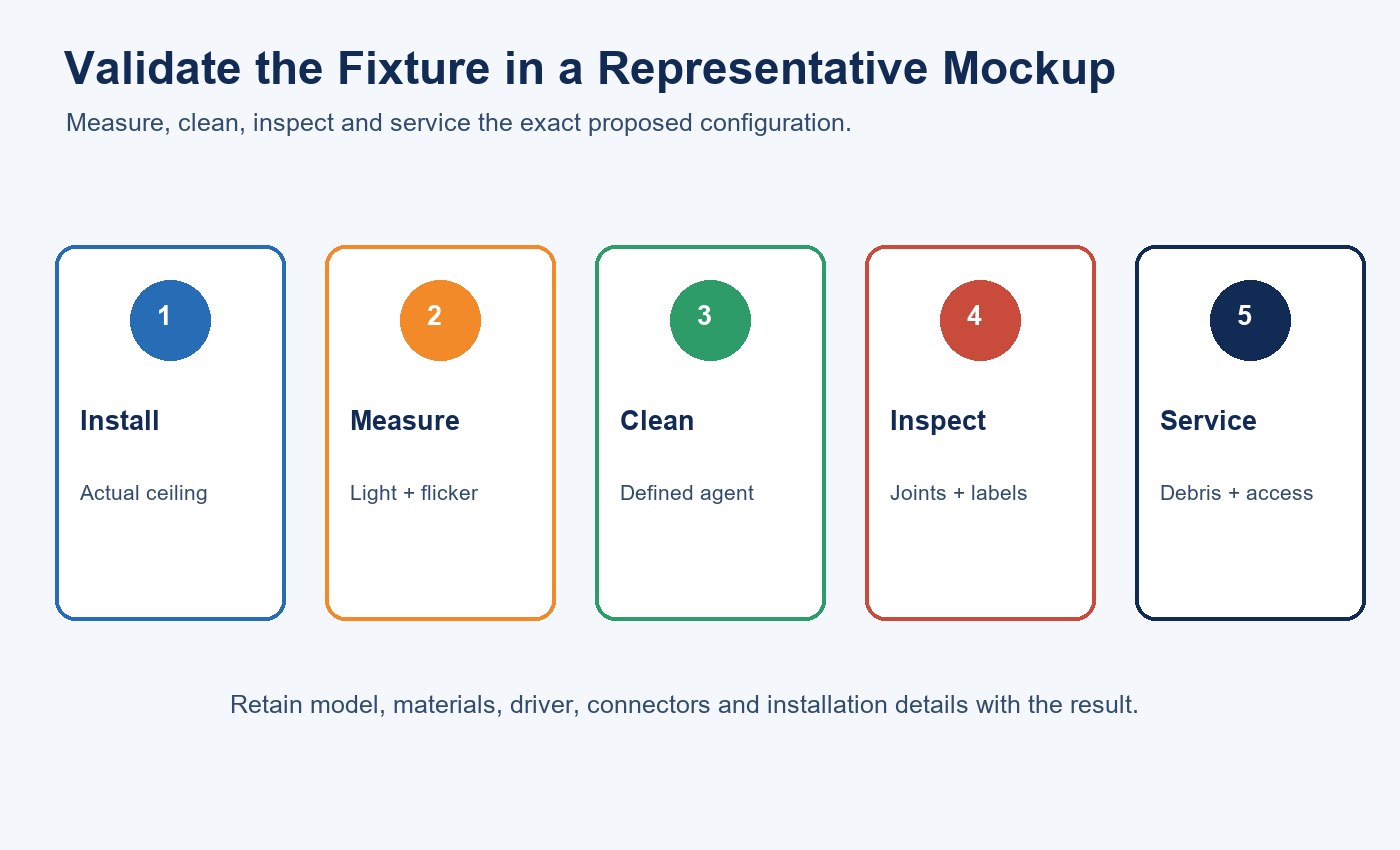

Repräsentatives Mock-up erstellen
Installieren Sie ein Muster in der tatsächlichen oder repräsentativen Decke. Prüfen Sie Beleuchtungsstärke, Gleichmäßigkeit, Blendung, visuelles Erscheinungsbild, Schalten und Flimmern. Führen Sie den angegebenen Reinigungszyklus durch und prüfen Sie Oberflächen, Verbindungsstellen und Etiketten. Prüfen Sie Zugang zu Steckverbindern und Austauschschritte.
| Mock-up-Phase | Messen oder beobachten | Abnahmeergebnis |
|---|---|---|
| Installation | Deckenpassform, Clips, Verdrahtung und ?ffnungen | Reproduzierbares Montagetail |
| Beleuchtung | Beleuchtungsstärke, Gleichm??igkeit, Blendung und Wellenform | Aufzeichnung der Aufgabenleistung |
| Reinigung | Mittel, Konzentration, Kontaktzeit und Methode | Zustand von Oberflächen und Fugen |
| Prüfung | Rückstände, Rissbildung, Kennzeichnungen und Steckverbinder | Entscheidung zu Material und Reinigbarkeit |
| Service | Zugang, Fremdkörper, Abschaltung und erneute Inbetriebnahme | Freigegebenes Wartungsverfahren |
Verwenden Sie die Checkliste zur Bewertung von LED-Beleuchtungsmustern to preserve the exact model, setup and result. For supplier controls, continue with the lighting supplier factory audit checklist.
In Umgebungen mit höherem Kontrollniveau sollte die Leuchte in den Prozess für Geräteeignung und Inbetriebnahme des Raums einbezogen werden. Dokumentieren Sie genaues Modell, Materialien, Treiber, Steckverbinder und Montagemethode. Ein erfolgreiches Mock-up stützt diese Konfiguration, nicht jedes Produkt mit demselben Familiennamen.
For a bounded review, provide the room classification, task and lighting targets, ceiling detail, cleaning agents, material restrictions, connector layout and maintenance process when you Kontaktieren Sie New Lights.
Die New Lights factory and manufacturing capability page beschreibt den umfassenderen Konfigurations- und Produktionskontext.
Konfiguration für Reinräume aufrechterhalten
Erstellen Sie freigegebene Reinigungsanweisungen und Inspektionsintervalle. Achten Sie auf gerissene Abdeckungen, lockere Endkappen, beschaedigte Verbinder, Rueckstaende an Schaltern, Verschlechterung von Etiketten und innere Kontamination. Ersetzen Sie Teile nur durch freigegebene Materialien.
Stellen Sie nach der Wartung Kappen, Dichtungen und Montagedetails wieder her. Reinigen Sie den Arbeitsbereich und fuehren Sie erforderliche Partikel- oder Funktionspruefungen durch. Dokumentieren Sie Konfigurationsaenderungen, damit spaetere Pruefungen das urspruenglich qualifizierte Muster von veraenderten Installationen unterscheiden koennen.
Verwenden Sie die lighting maintenance and spare-parts planning guide um zugelassene Endkappen, Steckverbinder, Clips und Treiber der installierten Konfiguration zuzuordnen.
Häufig gestellte Fragen
Reinigt eine LED-Reinigungsleuchte die Luft?
Nicht, sofern sie kein dokumentiertes und geprueftes Luftbehandlungssystem enthaelt. Das vorliegende New Lights Produktmaterial beschreibt ausschliesslich Beleuchtungskomponenten.
Was bedeutet 2835 SMD?
Es bezeichnet ein LED-Gehäuseformat, das als Lichtquelle verwendet wird. Es belegt weder Reinigung, Reinraumeignung, Energieleistung noch Flimmerergebnisse.
Kann diese Leuchte als reinraumzertifiziert bezeichnet werden?
Nach der aktuellen Evidenz nicht. Die Eignung muss anhand der Anforderungen des Raums an Partikel, Chemikalien, Reinigung und Prozess bewertet werden.
Garantiert Licht in fünf Richtungen keine dunklen Bereiche?
Nein. Bestätigen Sie die Beleuchtungsstärke und Gleichmäßigkeit auf Raumebene anhand photometrischer Daten, einer Layoutberechnung und eines Mock-ups.
Was begrenzt eine miteinander verbundene Leuchtenreihe?
Nennwerte der Steckverbinder, Leiterquerschnitt, Leuchtenlast, Einschaltstrom, Einspeiseanordnung und Schutzgeräte. Beschaffen Sie eine freigegebene Spezifikation für die maximale Streckenlänge.
Welche Nachweise sollten vor der Freigabe geprüft werden?
Prüfen Sie Photometrie, Flimmerdaten, Zeichnungen, Materialien, Reinigbarkeit, chemische Beständigkeit, Schutzart, Steckverbindergrenzen sowie jede erforderliche Bewertung der Partikel- oder Chemikalieneignung.
