LED-Röhren T5/T6 mit externem Treiber

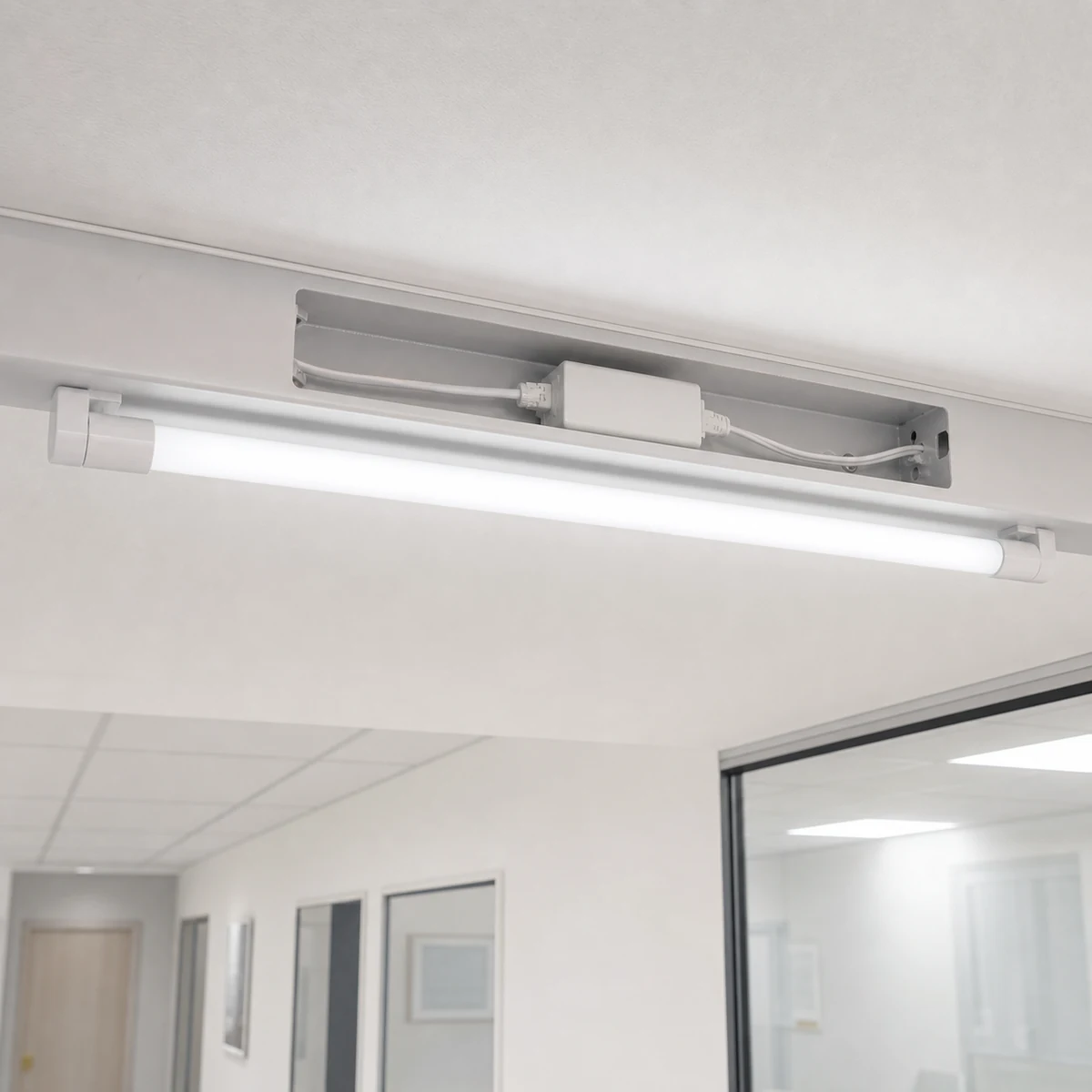

- External Driver Architecture: Locating the driver outside the tube separates the electronic control from the slim lamp body.
- Paired T5 and T6 Range: Each listed length is available in both a 16 mm T5 body and a 19 mm T6 body.
- Wide Tubular Distribution: A 320-degree beam supports broad linear illumination from compatible fixtures.
- High-CRI Options: CRI selections extend from 70 to 97 for different color-rendering requirements.
- Defined Service Rating: The series lists a 25,000-hour rated lifetime with a two-year warranty.
| Röhrenformate | T5 ? 16 mm / T6 ? 19 mm |
|---|---|
| Laenge und Nennleistung | L 288-1449 mm / 5-22 W |
| Ersatzbereich | Leuchtstoffaequivalent 8-35 W |
| Eingang / Leistungsfaktor | S: AC 180-265 V / PF >0.5; U: AC 85-265 V / PF >0.9 |
|---|---|
| Lichtoptionen | 80-150 lm/W; 3000-8000 K; CRI 70 / 80 / 90 / 95 / 97 |
| Konstruktion und Anschluss | Glas + PET; G5-Kappen aus PC oder Aluminium; einseitige oder doppelseitige Einspeisung |
Technische Daten
Modellspezifikationen
| Modell-Nr. | Röhre | Abmessungen D x L (mm) | Nennwert / ?quivalent | Eingabe / PF | Wirksamkeit | CCT | CRI |
|---|---|---|---|---|---|---|---|
| XGYT5B301ED-E5 | T5 | 16 x 288 | 5 W / 8 W | S: 180-265 V / >0.5; U: 85-265 V / >0.9 | 80-150 lm/W | 3000-8000 K | 70 / 80 / 90 / 95 / 97 |
| XGYT6B301ED-E5 | T6 | 19 x 288 | 5 W / 8 W | S: 180-265 V / >0.5; U: 85-265 V / >0.9 | 80-150 lm/W | 3000-8000 K | 70 / 80 / 90 / 95 / 97 |
| XGYT5B302ED-E9 | T5 | 16 x 549 | 9 W / 14 W | S: 180-265 V / >0.5; U: 85-265 V / >0.9 | 80-150 lm/W | 3000-8000 K | 70 / 80 / 90 / 95 / 97 |
| XGYT6B302ED-E9 | T6 | 19 x 549 | 9 W / 14 W | S: 180-265 V / >0.5; U: 85-265 V / >0.9 | 80-150 lm/W | 3000-8000 K | 70 / 80 / 90 / 95 / 97 |
| XGYT5B303ED-E12 | T5 | 16 x 849 | 12 W / 21 W | S: 180-265 V / >0.5; U: 85-265 V / >0.9 | 80-150 lm/W | 3000-8000 K | 70 / 80 / 90 / 95 / 97 |
| XGYT6B303ED-E12 | T6 | 19 x 849 | 12 W / 21 W | S: 180-265 V / >0.5; U: 85-265 V / >0.9 | 80-150 lm/W | 3000-8000 K | 70 / 80 / 90 / 95 / 97 |
| XGYT5B304aED-E16 | T5 | 16 x 1000 | 16 W / 26 W | S: 180-265 V / >0.5; U: 85-265 V / >0.9 | 80-150 lm/W | 3000-8000 K | 70 / 80 / 90 / 95 / 97 |
| XGYT6B304aED-E16 | T6 | 19 x 1000 | 16 W / 26 W | S: 180-265 V / >0.5; U: 85-265 V / >0.9 | 80-150 lm/W | 3000-8000 K | 70 / 80 / 90 / 95 / 97 |
| XGYT5B304ED-E18 | T5 | 16 x 1149 | 18 W / 28 W | S: 180-265 V / >0.5; U: 85-265 V / >0.9 | 80-150 lm/W | 3000-8000 K | 70 / 80 / 90 / 95 / 97 |
| XGYT6B304ED-E18 | T6 | 19 x 1149 | 18 W / 28 W | S: 180-265 V / >0.5; U: 85-265 V / >0.9 | 80-150 lm/W | 3000-8000 K | 70 / 80 / 90 / 95 / 97 |
| XGYT5B305ED-E22 | T5 | 16 x 1449 | 22 W / 35 W | S: 180-265 V / >0.5; U: 85-265 V / >0.9 | 80-150 lm/W | 3000-8000 K | 70 / 80 / 90 / 95 / 97 |
| XGYT6B305ED-E22 | T6 | 19 x 1449 | 22 W / 35 W | S: 180-265 V / >0.5; U: 85-265 V / >0.9 | 80-150 lm/W | 3000-8000 K | 70 / 80 / 90 / 95 / 97 |
Alle aufgefuehrten Modelle verwenden einen Glas- und PET-Koerper, G5-Kappen und einseitige oder doppelseitige Einspeisung. PC- und Aluminiumkappenkonstruktionen, klare oder matte Diffusionsoberflaechen und dimmbare Versionen sind je nach bestaetigter Konfiguration verfuegbar. Die Serie verwendet SMD2835-LEDs mit Abstrahlwinkel 320-degree und listet eine Nennlebensdauer von 25,000-hour mit zwei Jahren Garantie.
Produktbeschreibung
Produktdetails
Produktkonstruktion

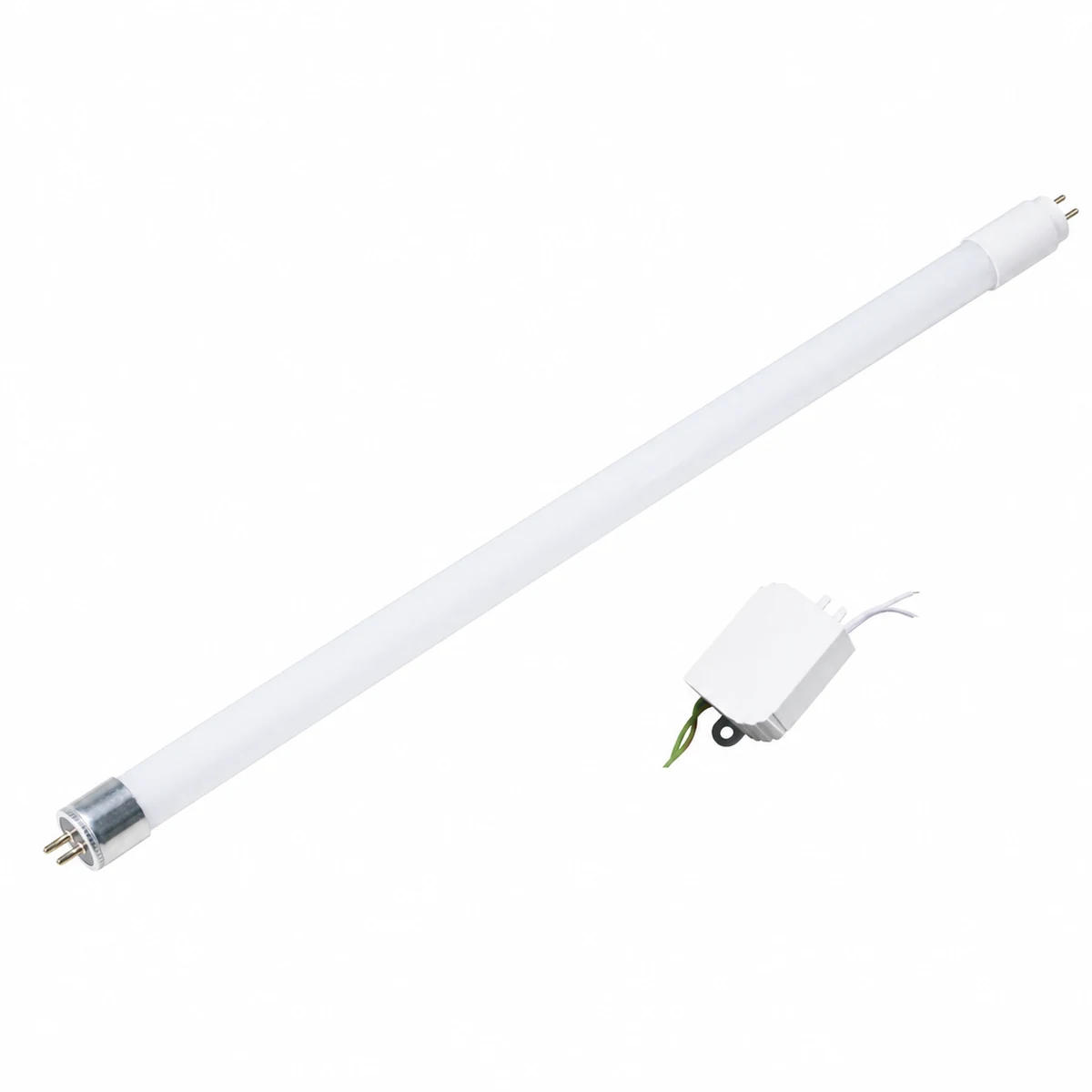

Die Lampe kombiniert SMD2835-LEDs mit einem Glas- und PET-Roehrenkoerper, G5-Bipin-Kappen und einem getrennten externen IC-Treiber. Klare oder matte Diffusionsoberflaechen sowie feuerbestaendige PC- oder Aluminiumkappenkonstruktionen bieten die sichtbaren Bauoptionen.
Hinweise zur Auswahl und Installation
Waehlen Sie das genaue Modell nach Durchmesser, Laenge, Nennleistung, Eingangsversion S oder U, Leistungsfaktor, Kappenkonstruktion, Diffusionsoberflaeche und einseitigem oder doppelseitigem Anschluss. Bei der Umruestung von Leuchtstoffleuchten entfernen Sie das vorhandene Vorschaltgeraet und installieren Sie das angegebene System mit externem Treiber nach dem gelieferten Verdrahtungsdiagramm. Dimmbare Versionen sind nur verfuegbar, wenn sie fuer die Bestellung konfiguriert sind.
Empfohlene Anwendung
Anwendungen
- Offices and Homes: Provide slim linear general lighting in offices, corridors and residential utility spaces.
- Retail Stores: Illuminate supermarket aisles, shelving zones and shopping areas with continuous linear light.
- Hotels and Restaurants: Use compact linear fixtures for back-of-house, corridor and service-area lighting.
- Schools and Healthcare: Provide general indoor illumination in classrooms, circulation areas and non-procedure support spaces.
- Parking and Garages: Install the matched tube-and-driver system in protected indoor parking and garage fixtures.
