Schlankes und hinterleuchtetes LED-Panel mit CCT-DIP-Schalter
- Two Construction Families: Separate SE and BE references distinguish side-emission and backlit panel formats.
- Multiple Ceiling Footprints: Square and rectangular references support different modular ceiling layouts.
- Order-Defined CCT Behavior: Each ordered reference receives its confirmed switching scheme before production.
- White Frame Finish: The series uses a white frame for integration with common light-colored ceiling systems.
| CCT-Auswahl | 3000 K / 4000 K / 5700 K |
|---|---|
| Bauwesen | Seitliche Lichtabgabe 9 mm oder Hinterleuchtung 30 mm |
| Nennleistung | 24-60 W; 50-60 W for 600 x 1200 mm format |
| Lichtausbeute | 80–180 lm/W, konfigurierbar |
|---|---|
| CRI | Ra >80 |
| Blendungsoption | UGR <19 |
Technische Daten
Modellspezifikationen
| Modell-Nr. | Bauwesen | Abmessungen | Nennleistung | Wirksamkeit | Wählbare CCT |
|---|---|---|---|---|---|
| XGYPL-SE-6060-E40 | Seitliche Abstrahlung | 595 × 595 × 9 mm | 24–60 W | 80–180 lm/W | 3000/4000/5700 K |
| XGYPL-BE-6060-E40 | Hinterleuchtet | 595 × 595 × 30 mm | 24–60 W | 80–180 lm/W | 3000/4000/5700 K |
| XGYPL-SE-6262-E40 | Seitliche Abstrahlung | 620 × 620 × 9 mm | 24–60 W | 80–180 lm/W | 3000/4000/5700 K |
| XGYPL-BE-6262-E40 | Hinterleuchtet | 620 × 620 × 30 mm | 24–60 W | 80–180 lm/W | 3000/4000/5700 K |
| XGYPL-SE-30120-E40 | Seitliche Abstrahlung | 295 × 1195 × 9 mm | 24–60 W | 80–180 lm/W | 3000/4000/5700 K |
| XGYPL-BE-30120-E40 | Hinterleuchtet | 295 × 1195 × 30 mm | 24–60 W | 80–180 lm/W | 3000/4000/5700 K |
| XGYPL-SE-60120-E60 | Seitliche Abstrahlung | 295 × 1195 × 9 mm | 50–60 W | 80–180 lm/W | 3000/4000/5700 K |
| XGYPL-BE-60120-E60 | Hinterleuchtet | 295 × 1195 × 30 mm | 50–60 W | 80–180 lm/W | 3000/4000/5700 K |
Produktbeschreibung
Produktdetails
Produktkonstruktion
Ein starrer Umfangsrahmen trägt die lichtgebende Baugruppe und den Diffusor; ein separates elektrisches Paket vervollständigt die Leuchte. Mechanische Tiefe und Innenanordnung unterscheiden sich je nach Referenz.
Hinweise zur Auswahl und Installation
Check the opening, plenum clearance, fixing method and accessory list before installation. Lock the supply input and any dimming protocol in the purchase specification, and keep serviceable components accessible after commissioning. Compare related project-grade LED panels.
Empfohlene Anwendung
Anwendungen
- Office Ceiling Grids: Select the panel footprint and construction for the room layout and available ceiling void.

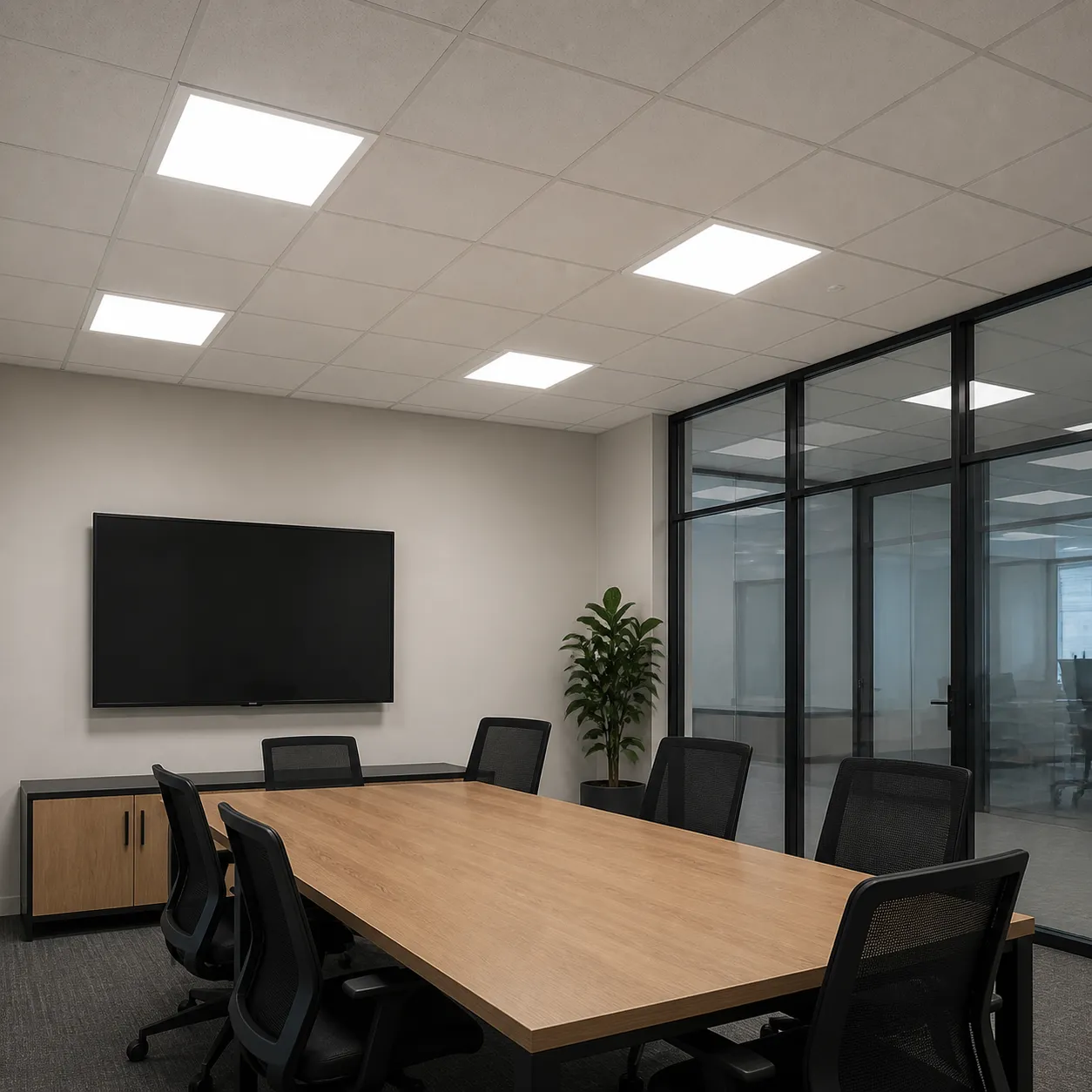

- Meeting Rooms: Specify the required CCT-control behavior and glare target for the approved lighting plan.
- Ladenbau: Square or rectangular formats coordinate with different ceiling modules and aisle layouts.
- Education Spaces: Match the exact panel and electrical package to the classroom ceiling and control requirement.
