When should a surface-mounted adjustable downlight be selected instead of a recessed type?

Select it when the ceiling layout calls for an exposed mounted body and the lighting plan needs directional aiming. Verify the supporting surface and wiring route before installation.

Can the light direction be adjusted after mounting?

Yes. The optical assembly tilts after the surface-mounted body is secured. Check the required direction and available movement on the approved sample.

Do ITFT01M-A, ITFT01M-B and ITFT01M-C correspond to fixed electrical models?

Treat ITFT01M-A, ITFT01M-B and ITFT01M-C as appearance choices, and record the selected face separately from the electrical reference and body size.

How should the fixture size be selected?

Use the diameter and height specified for the complete electrical reference. The four configurations use different body dimensions, so select the model from both power and available mounting space.

What should be specified for the driver and dimming setup?

Specify the required driver and dimming interface with the order, and verify compatibility with the project controls on the approved production configuration.

What information is needed before production?

Confirm the complete electrical reference, face choice, finish, CCT arrangement, driver or dimming interface, mounting details, label and packaging.

Verstellbare LED-Aufbau-Downlights aus Druckguss

Die ITFT01M-Familie kombiniert Gehäuse aus Aluminiumdruckguss, Aufputzzylinder und schwenkbare optische Baugruppen für gerichtete Innen-Deckenbeleuchtung. Vier elektrische Konfigurationen decken 10 W bis 30 W ab; die Gehäuseabmessungen werden nach dem exakten Modell gewählt.

Surface-Mounted Cylinder: The exposed round body installs directly against the ceiling without a recessed housing.
Separate Face Appearance: The A, B and C face choices are selected independently from the electrical reference.
Directional Optical Adjustment: The tilting assembly lets installers refine the aiming direction after the body is secured.
Four Size-Specific Configurations: Each power option has its own cylinder diameter and height.

Konfigurationen	Vier elektrische ITFT01M-Referenzen
Leistungsbereich	10 W to 30 W
Körpergröße	D70 × H60 mm bis D135 × H80 mm

Abstrahlwinkel	60 Grad
CCT-Bereich	3000–6500 K
Wohnungswesen	Druckguss-Aluminium

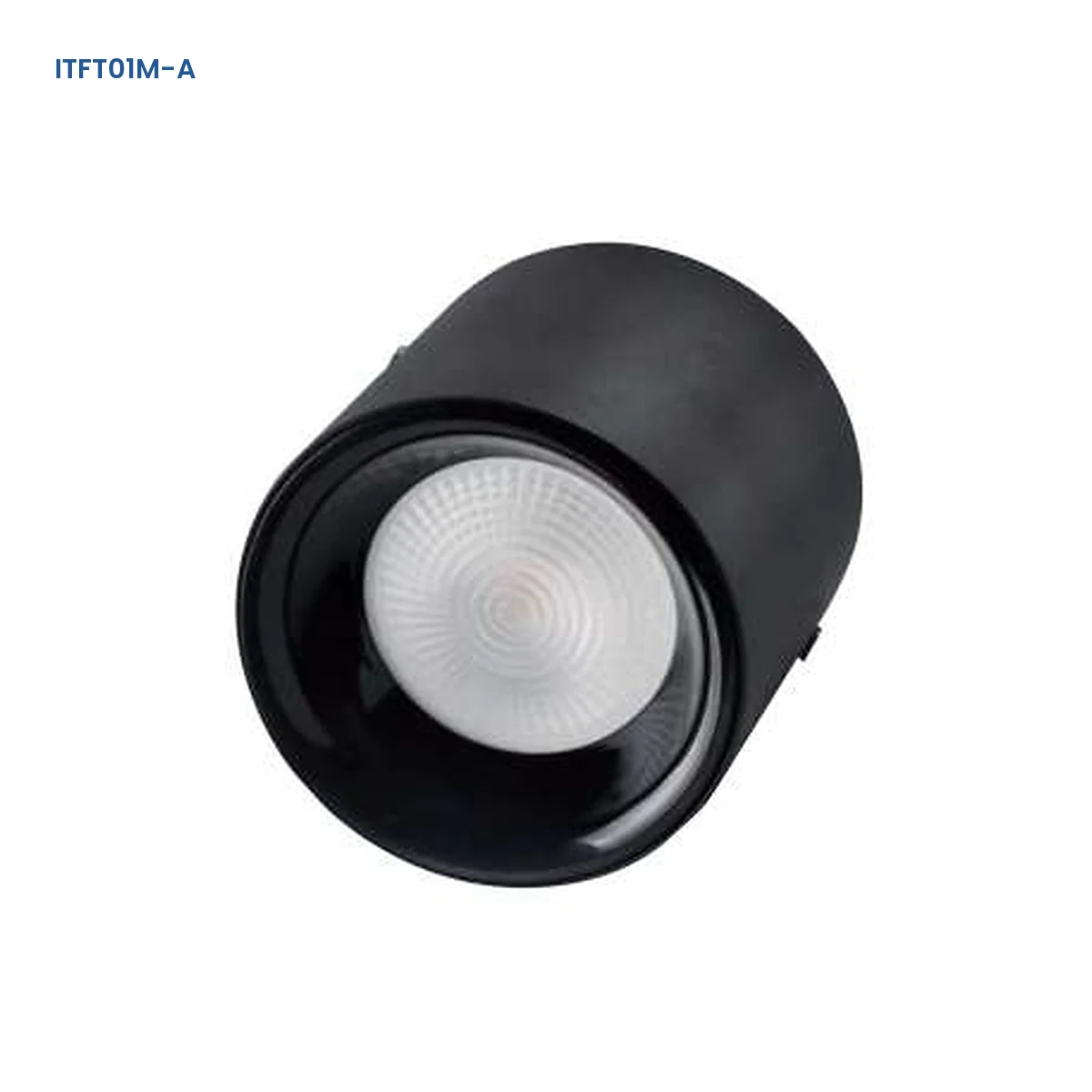

ITFT01M-A adjustable surface-mounted die-cast LED downlight with diffusing optic

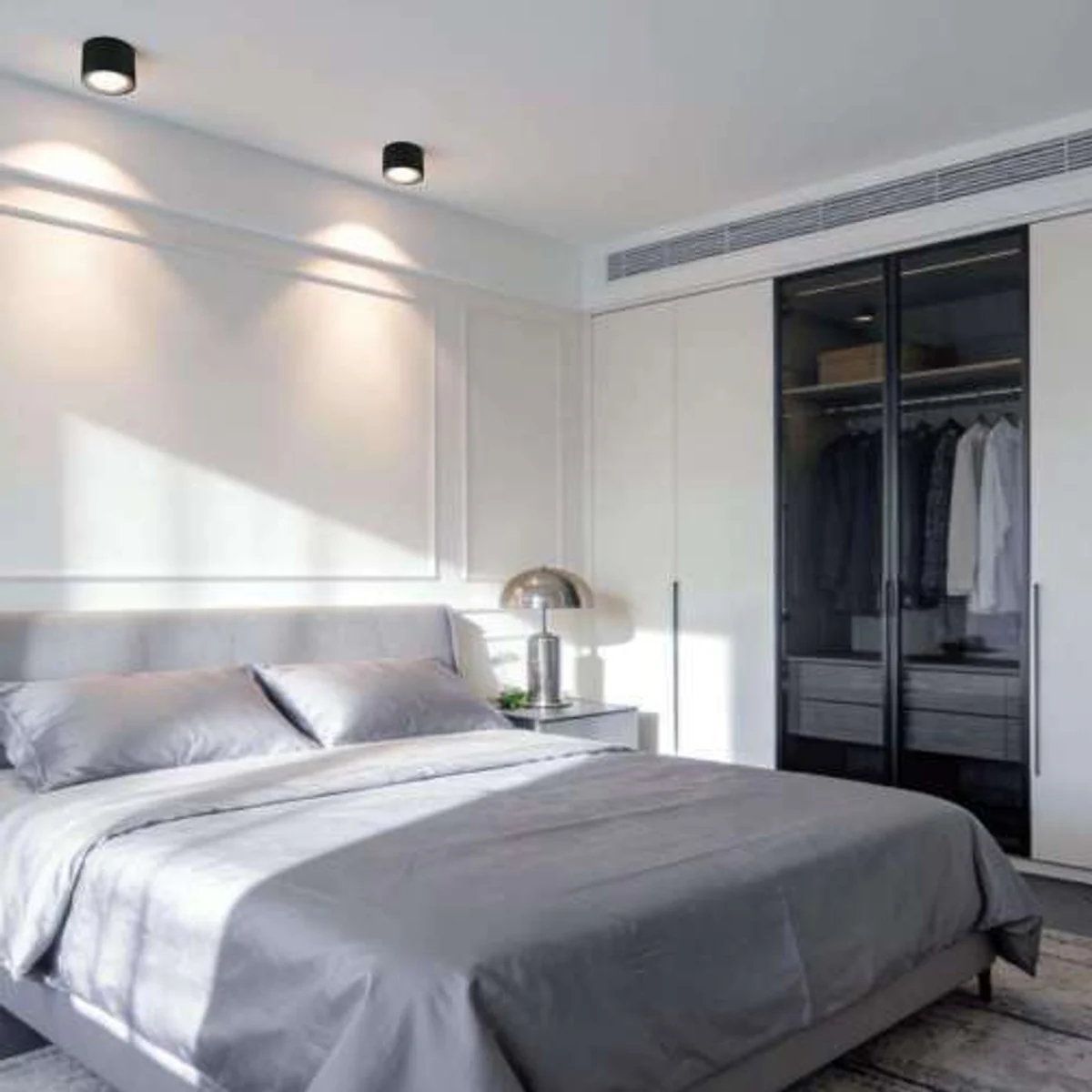

ITFT01M family adjustable surface-mounted LED downlights illuminating a bedroom wall

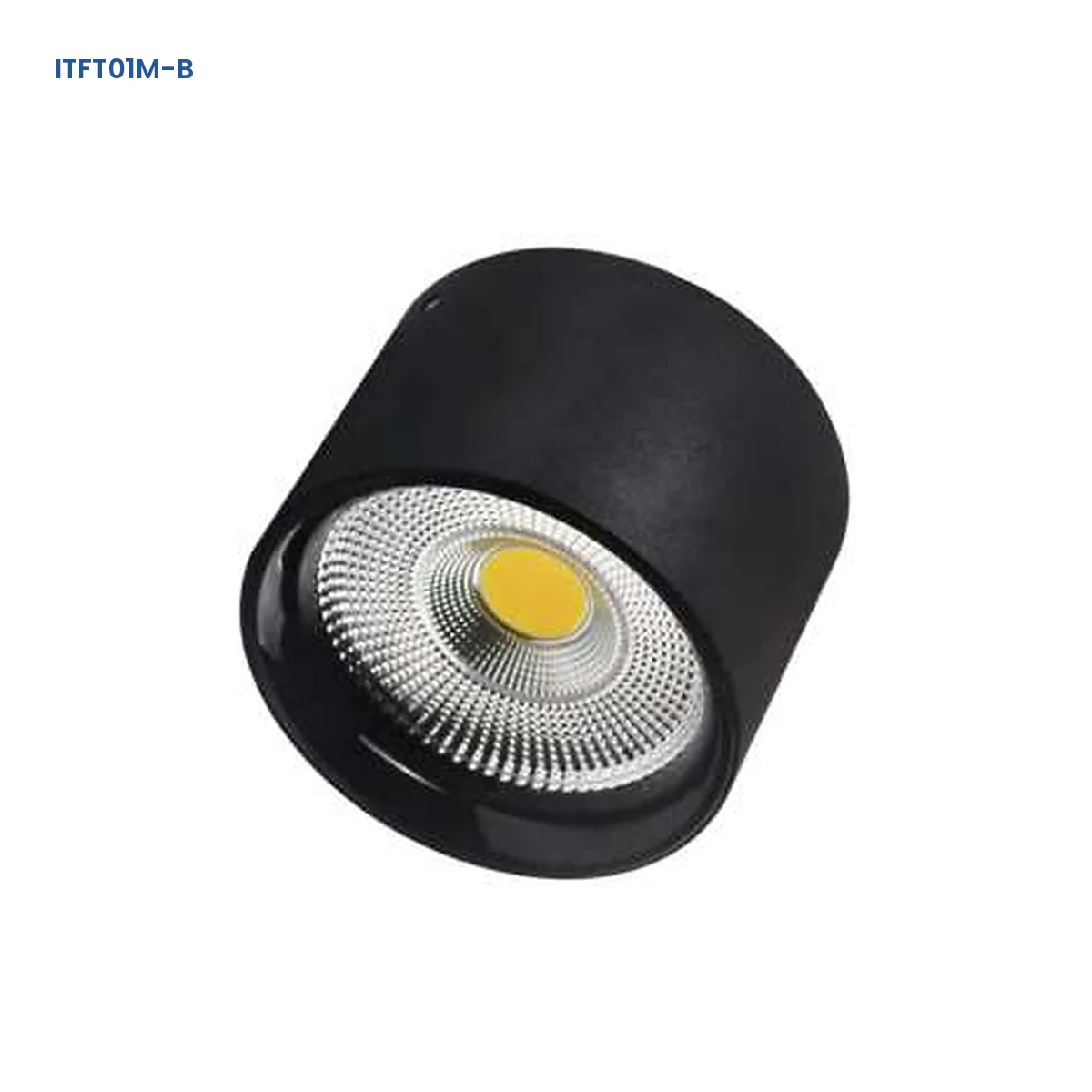

ITFT01M-B adjustable surface-mounted die-cast LED downlight with reflector optic

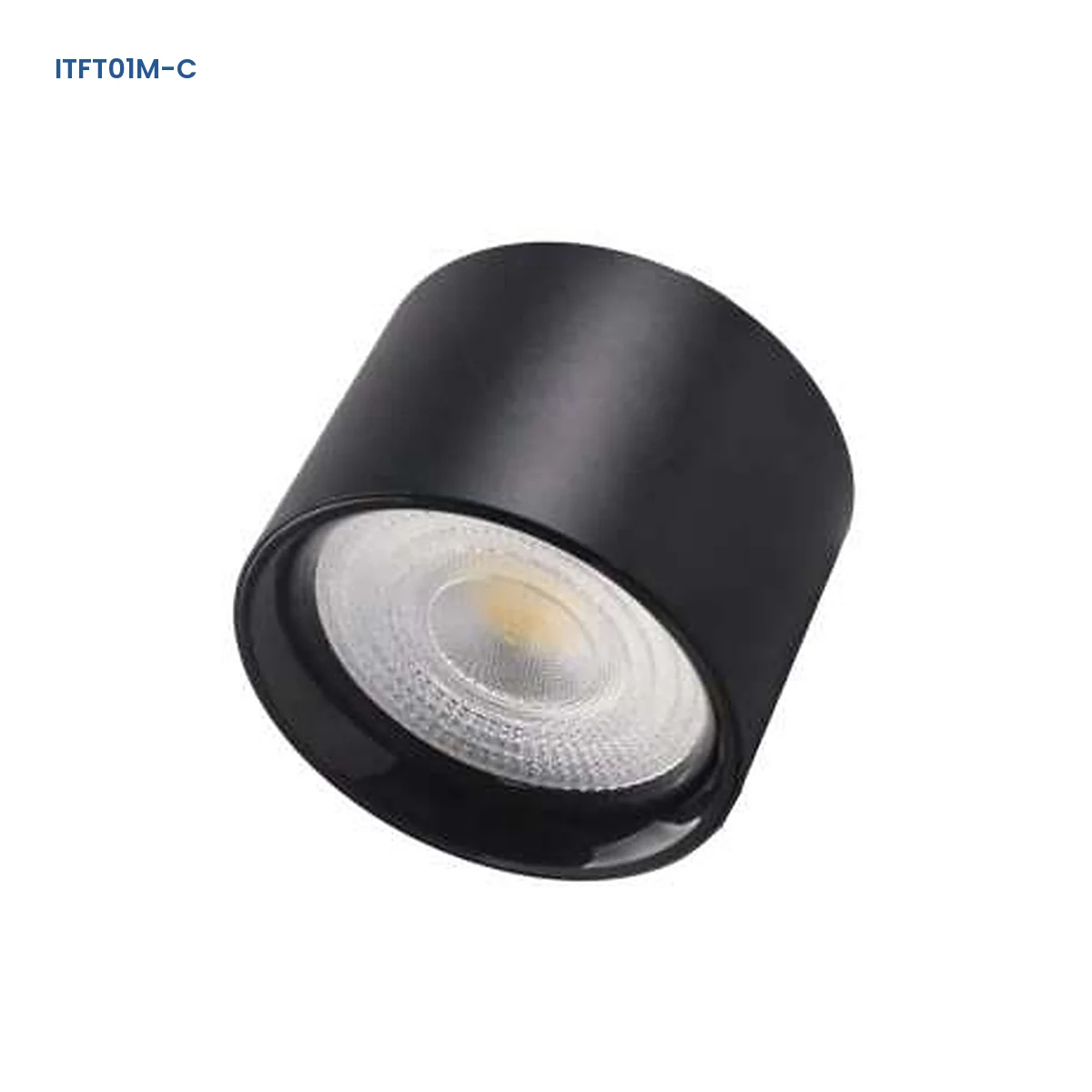

ITFT01M-C adjustable surface-mounted die-cast LED downlight with textured lens optic

Technische Daten

Modellspezifikationen

Modell-Nr.	Gr??e T x H (mm)	Leistung	Wirksamkeit	CCT	Material
XGYDL-ITFT01M-E10	D70 x 60	10 W	80 lm/W	3000–6500 K	Aluminiumdruckguss
XGYDL-ITFT01M-E15	D85 x 70	15 W	80 lm/W	3000–6500 K	Aluminiumdruckguss
XGYDL-ITFT01M-E20	D105 x 70	20 W	80 lm/W	3000–6500 K	Aluminiumdruckguss
XGYDL-ITFT01M-E30	D135 x 80	30 W	80 lm/W	3000–6500 K	Aluminiumdruckguss

Produktbeschreibung

Produktdetails

Produktkonstruktion

Die montierte Deckeneinheit nimmt Lichtmodul, Treiberfach und Tragekomponenten in einem runden Gehäuse aus Aluminiumdruckguss auf.

Hinweise zur Auswahl und Installation

Specify the complete model code, required CCT arrangement and driver or dimming interface. Verify the supporting surface, available mounting space and wiring route before installation. Compare related products in our surface-mounted LED downlights range.

Empfohlene Anwendung

Anwendungen

Beleuchtung für Verkaufsauslagen: Aims ceiling light toward merchandise, shelving and feature walls.
Hospitality Accent Lighting: Directs light toward reception details, seating areas and decorative surfaces.
Beleuchtung für Wohnbereiche: Focuses light on artwork, textured walls and selected furnishings.
Restaurant Accent Zones: Targets tables, wall features and circulation accents from an exposed ceiling-mounted body.

Behalten
in Kontakt bleiben

Teilen Sie uns Ihre Markt- und Produktanforderungen mit

Teilen Sie uns Ihre Markt- und Produktinteressen, Anwendungsbereiche oder die voraussichtliche Menge mit. Unser Team unterstützt Sie dabei, den Weg von der Produktauswahl bis zum Angebot und zur Musterbesprechung schneller zu beschreiten.

Häufig gestellte Fragen?

Hier finden Sie klare Antworten auf häufig gestellte Fragen zu Produktspezifikationen, Modellauswahl, Anwendungsbereichen und Angebotsanforderungen. Bei projektspezifischen Anforderungen teilen Sie uns bitte Ihren Zielmarkt, die gewünschte Menge und die wichtigsten Spezifikationen mit.

Wann sollte ein verstellbares Aufbau-Downlight anstelle einer Einbauausführung gewählt werden?

Wählen Sie es, wenn das Deckenlayout ein sichtbar montiertes Gehäuse erfordert und die Lichtplanung eine gerichtete Ausrichtung benötigt. Prüfen Sie tragende Oberfläche und Kabelführung vor der Montage.

Kann die Lichtrichtung nach der Montage eingestellt werden?

Ja. Die optische Baugruppe lässt sich neigen, nachdem das Aufbaugehäuse befestigt ist. Prüfen Sie erforderliche Richtung und verfügbaren Bewegungsbereich am freigegebenen Muster.

Entsprechen ITFT01M-A, ITFT01M-B und ITFT01M-C festen elektrischen Modellen?

Behandeln Sie ITFT01M-A, ITFT01M-B und ITFT01M-C als Optikvarianten und erfassen Sie die gewählte Front getrennt von der elektrischen Referenz und der Gehäusegröße.

Wie sollte die Leuchtengroesse ausgewaehlt werden?

Verwenden Sie den für die vollständige elektrische Referenz angegebenen Durchmesser und die Höhe. Die vier Konfigurationen haben unterschiedliche Gehäuseabmessungen; wählen Sie das Modell daher nach Leistung und verfügbarem Montageraum.

Was muss für Treiber und Dimmkonfiguration spezifiziert werden?

Spezifizieren Sie den erforderlichen Treiber und die Dimm-Schnittstelle mit der Bestellung und prüfen Sie die Kompatibilität mit der Projektsteuerung anhand der freigegebenen Produktionskonfiguration.

Welche Informationen werden vor der Produktion benötigt?

Bestätigen Sie vollständige elektrische Referenz, Frontauswahl, Oberfläche, CCT-Konfiguration, Treiber oder Dimm-Schnittstelle, Montagedetails, Etikett und Verpackung.
