What distinguishes PL-S from other plug-in lamp families?

PL-S uses a compact parallel return-tube form with a single-ended G23, GX23 or 2G7 base. Match the full model rather than relying on appearance.

How do I choose the correct PL-S model?

Match the complete model, exact base and pin arrangement, rated wattage and all five D1 / D / A / B / C dimensions.

Is the ballast included?

No. The product is the replaceable lamp; the holder, fixture and compatible external ballast are separate components.

Which color temperatures are available?

The listed PL-S models cover 2700–6500 K. State the required CCT and phosphor/CRI configuration in the approved order specification.

How should fixture clearance be checked?

Compare the selected row’s D1 tube diameter, D envelope width, A body length, B base-face length and C overall length with the holder and fixture cavity.

What should be checked during replacement?

Isolate power, use the same complete model and base arrangement, and inspect holder retention and ballast compatibility before restoring power.

PL-S-Steck-Leuchtstofflampen

PL-S-Steckleuchtstofflampen kombinieren kompakte parallele Rückröhren mit einseitigen Sockeln G23, GX23 oder 2G7 ?ber fünf Modelle von 5 W bis 13 W. Wählen Sie das vollständige Modell nach Sockel, Wattzahl, Abmessungen, Farbtemperatur und kompatiblem Betriebsgerät.

Twin-Limb Light Path: Joined parallel glass limbs create the characteristic compact PL-S form.
Replaceable Lamp Unit: The source separates from the installed luminaire for model-matched maintenance.
Color Rendering Choices: Halophosphor and triphosphor builds support specified CRI 70 or CRI 80 orders.
Solid Mercury Dose: A solid mercury fill is contained within the sealed discharge vessel.

Lampenfamilie	PL-S einseitige Leuchtstofflampe
Energieoptionen	5 W, 7 W, 9 W, 11 W or 13 W
Grundausstattung	G23, GX23 or 2G7

CCT-Bereich	2700–6500 K
Betriebsgerät	Kompatibles externes Vorschaltgerät erforderlich
Liefergrenze	Nur Lampe; Fassung, Leuchte und Vorschaltgerät nicht enthalten

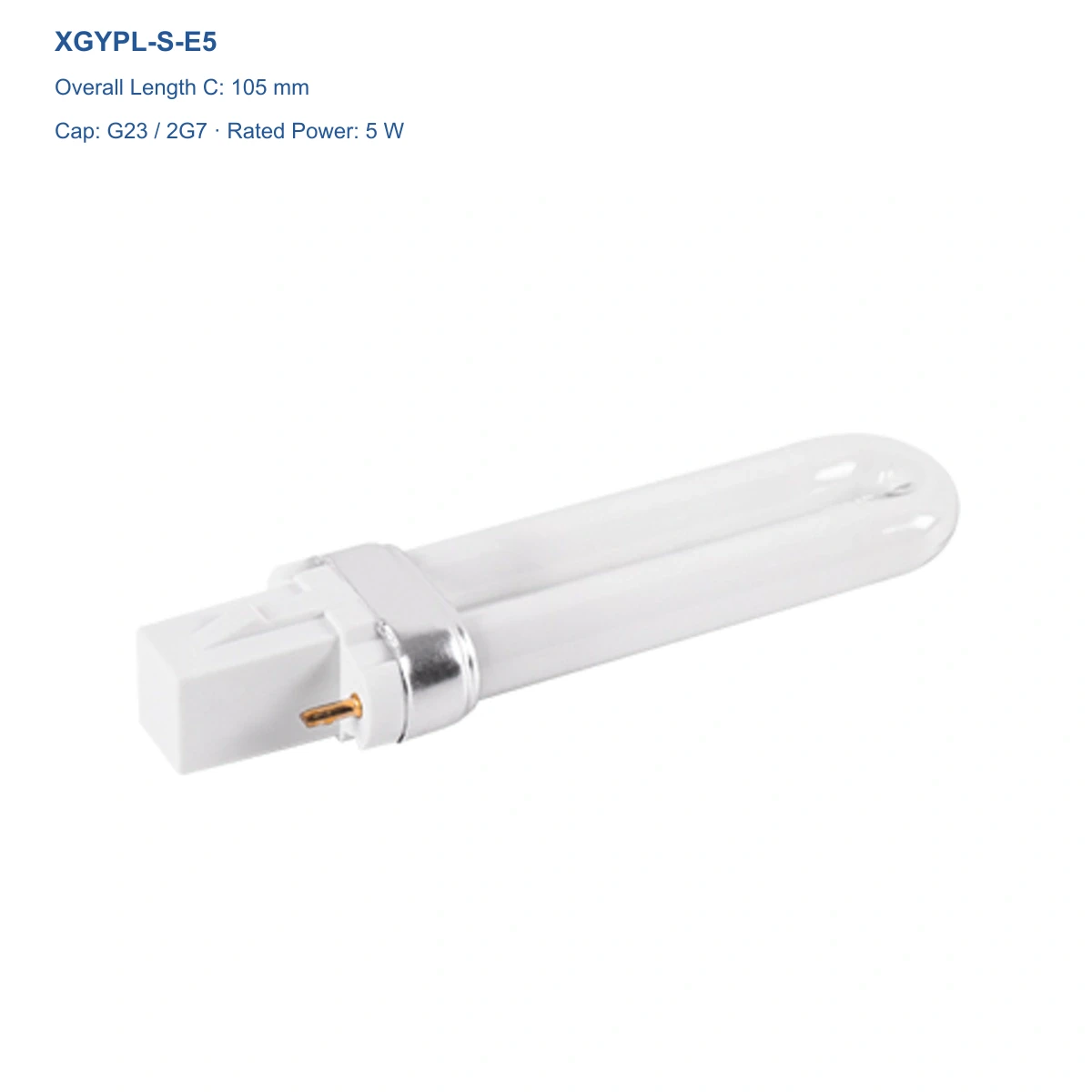

XGYPL-S-E5 PL-S fluorescent lamp, G23 / 2G7, 5 W, overall length 105 mm

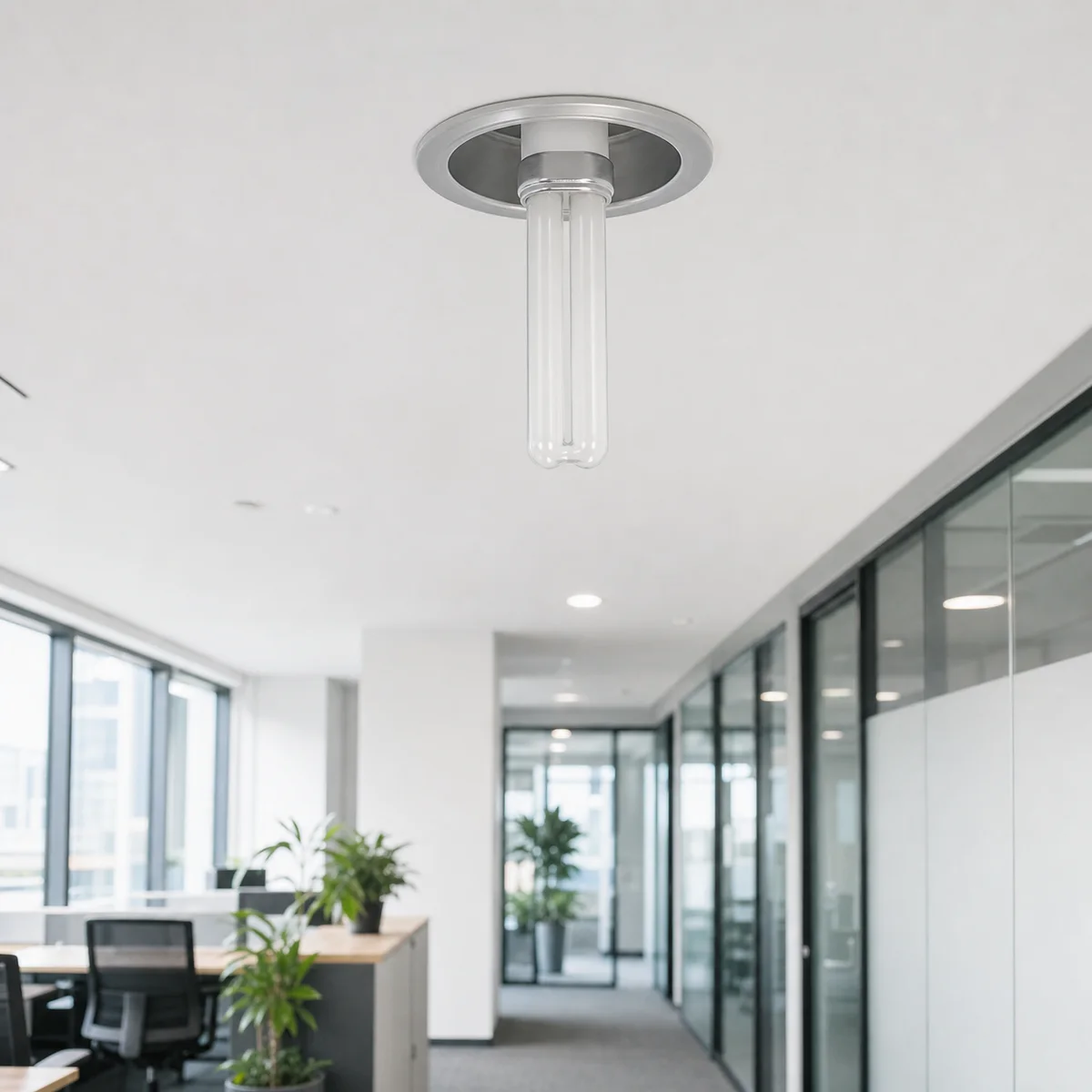

Short PL-S plug-in fluorescent lamp fully seated in a compatible office ceiling downlight

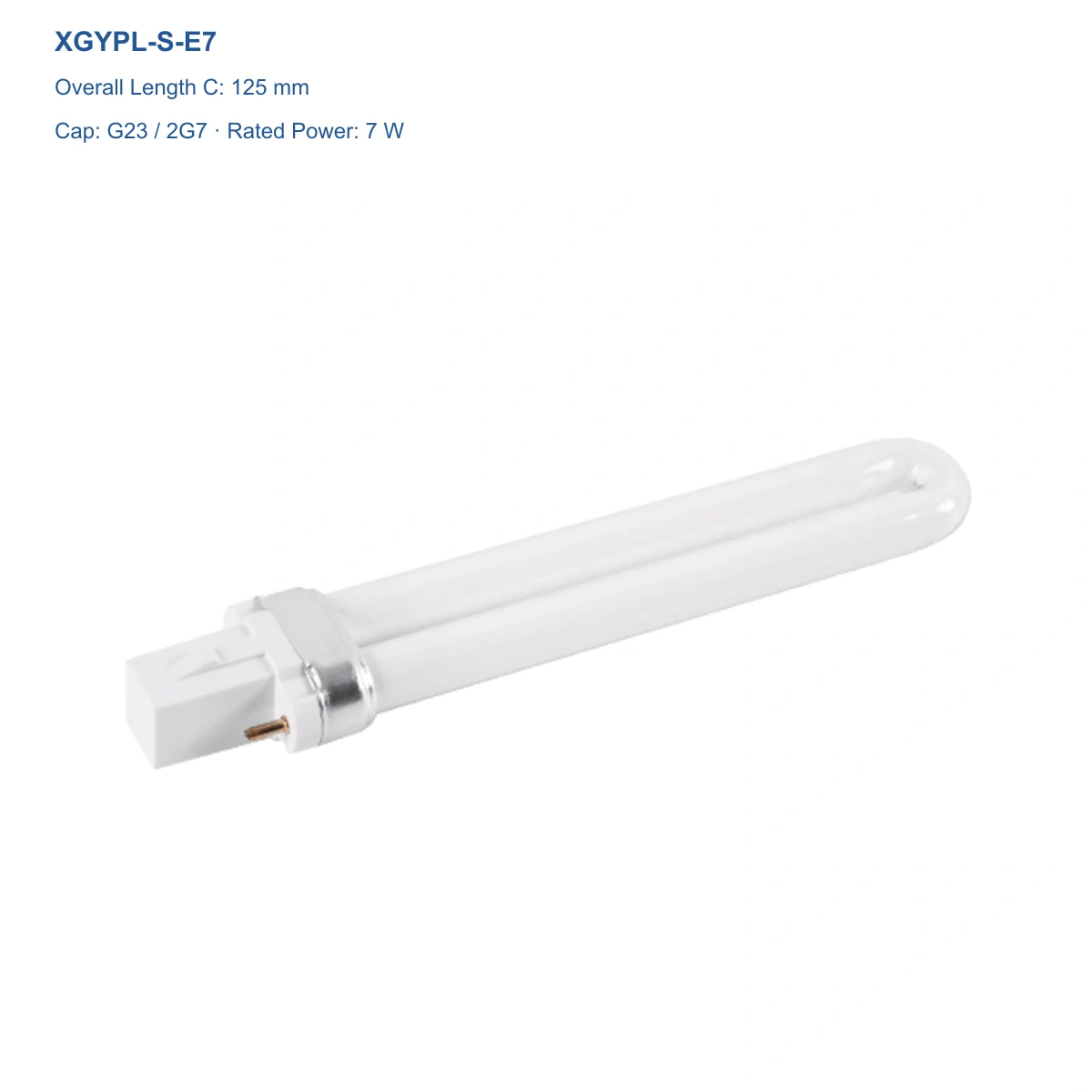

XGYPL-S-E7 PL-S fluorescent lamp, G23 / 2G7, 7 W, overall length 125 mm

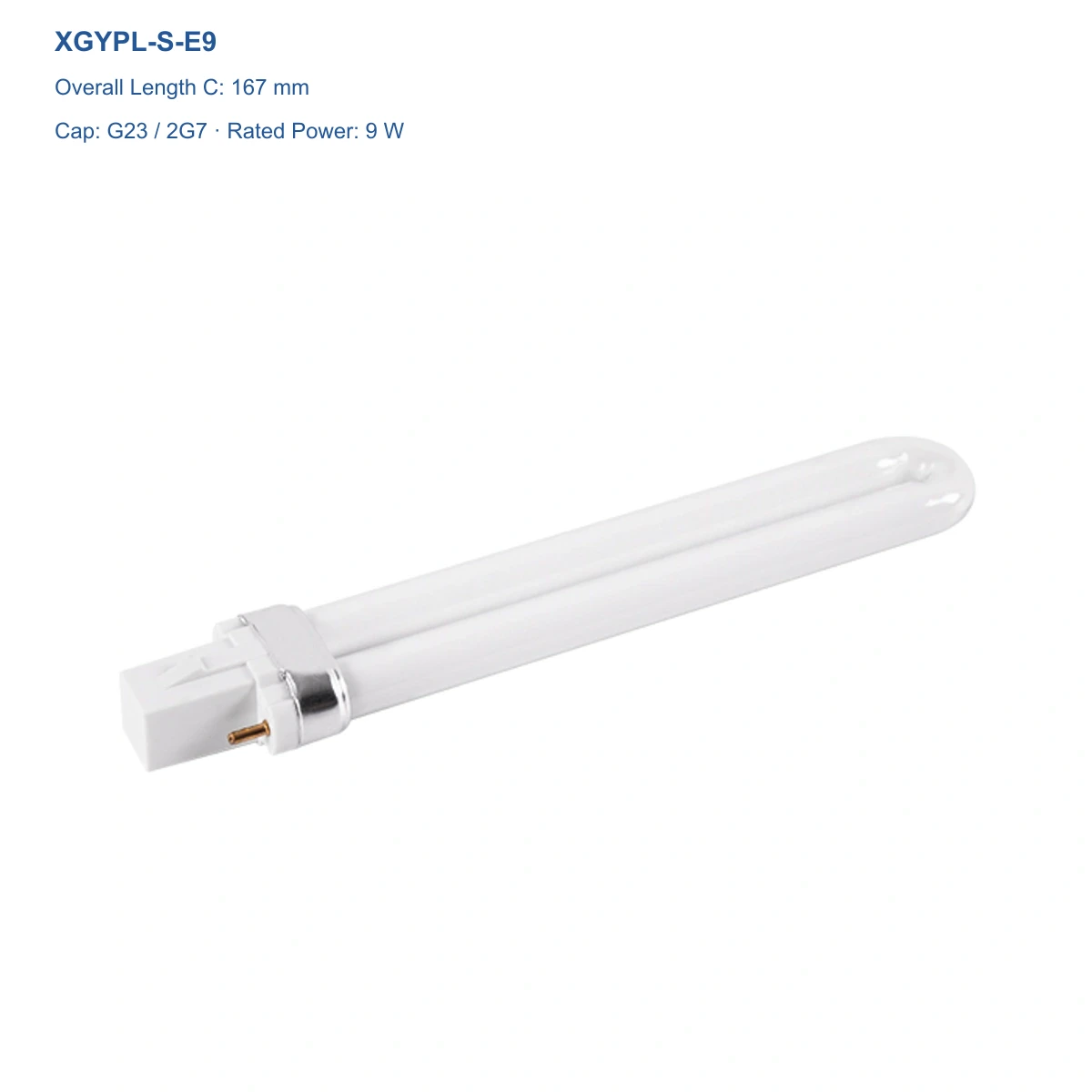

XGYPL-S-E9 PL-S fluorescent lamp, G23 / 2G7, 9 W, overall length 167 mm

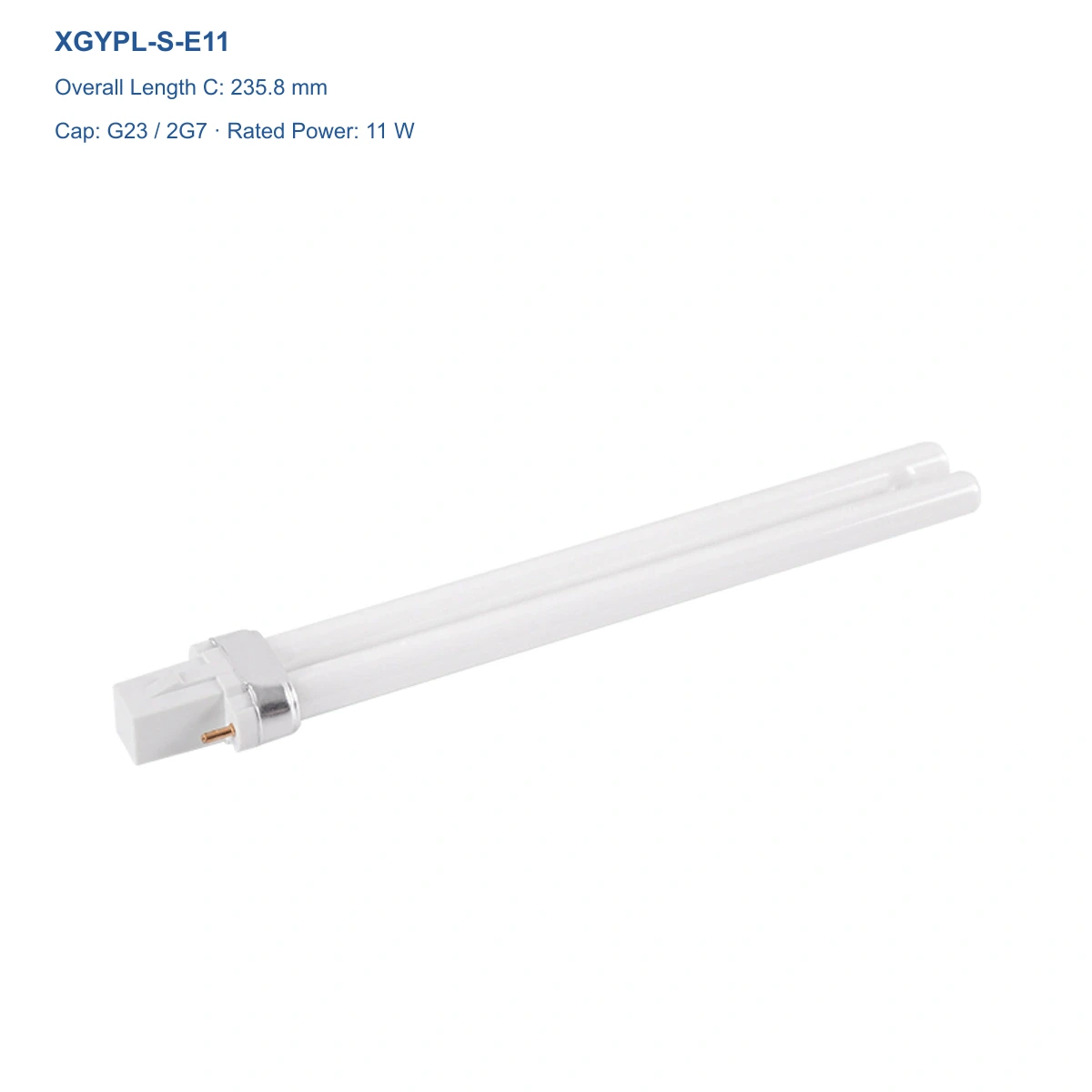

XGYPL-S-E11 PL-S fluorescent lamp, G23 / 2G7, 11 W, overall length 235.8 mm

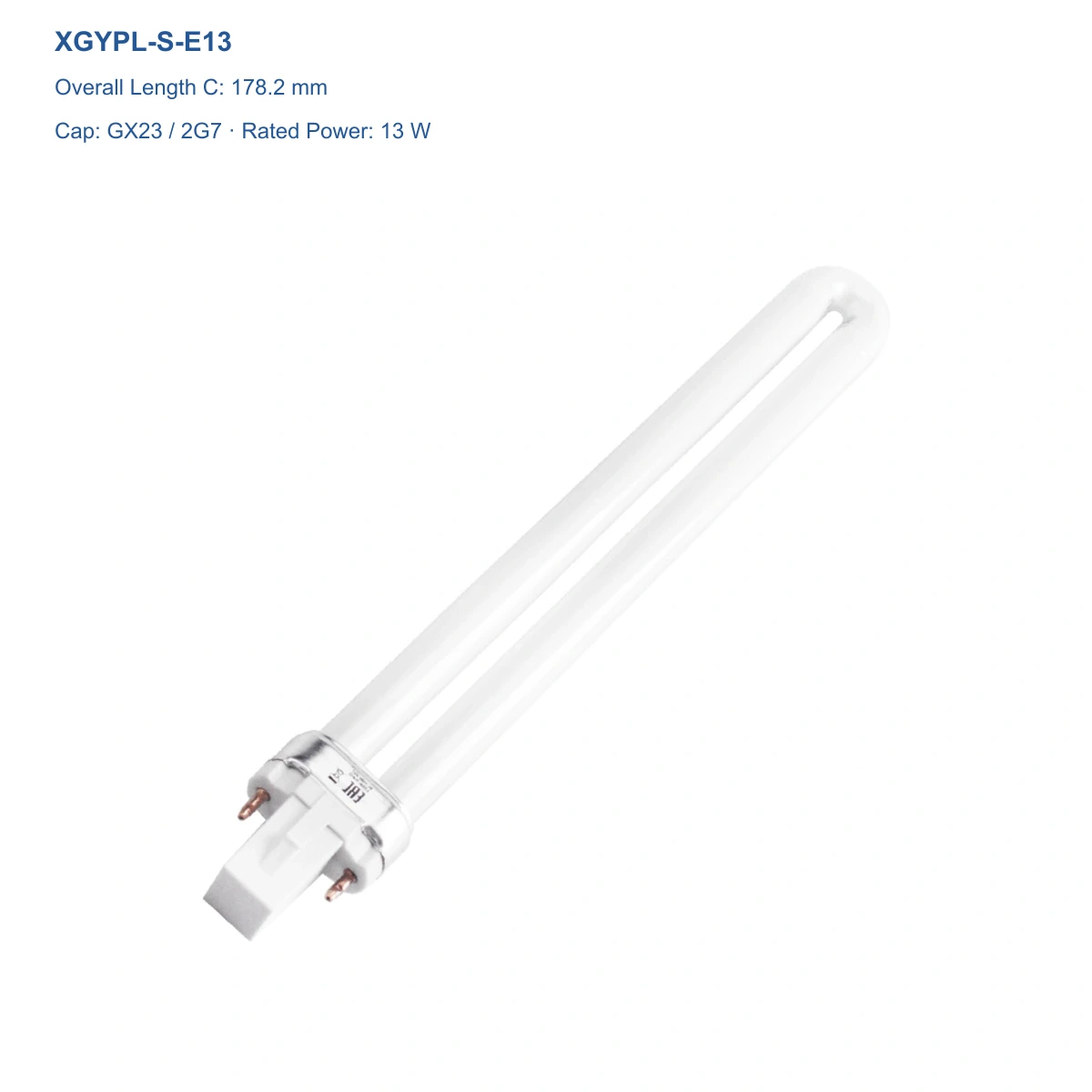

XGYPL-S-E13 PL-S fluorescent lamp, GX23 / 2G7, 13 W, overall length 178.2 mm

Technische Daten

Modellspezifikationen

Modell	Kappe	Nennleistung	Gesamtlumen	CCT	Abmessungen D1 / D / A / B / C
XGYPL-S-E5	G23 / 2G7	5 W	850–1100 lm	2700–6500 K	13 / 28 / 67 / 83 / 105 mm
XGYPL-S-E7	G23 / 2G7	7 W	1600–1900 lm	2700–6500 K	13 / 28 / 97 / 112 / 125 mm
XGYPL-S-E9	G23 / 2G7	9 W	2000–2450 lm	2700–6500 K	13 / 28 / 129 / 145 / 167 mm
XGYPL-S-E11	G23 / 2G7	11 W	2200–2500 lm	2700–6500 K	13 / 28 / 198 / 214 / 235.8 mm
XGYPL-S-E13	GX23 / 2G7	13 W	2000–2450 lm	2700–6500 K	13 / 28 / 139.5 / 155.2 / 178.2 mm

Produktbeschreibung

Produktdetails

Produktkonstruktion

Ein einseitiger Isolierkörper positioniert die elektrischen Kontakte und stützt das Entladungsgefäß. Jede vollständige Referenz verbindet eine Anschlussanordnung, elektrische Last und Abmessungshülle.

Hinweise zur Auswahl und Installation

Match the full model number, pin arrangement, G23, GX23 or 2G7 holder, rated wattage and all D1 / D / A / B / C dimensions. Confirm fixture-cavity clearance and ballast compatibility before replacement, and isolate power before handling the lamp. Compare related formats in our compact fluorescent lamp range.

Empfohlene Anwendung

Anwendungen

Office Ceiling Downlights: Use the selected PL-S model in recessed indoor fixtures with the matching holder and ballast.
Verkaufsregale: Fit compact merchandise luminaires by matching lamp length, base and operating gear.
Hospitality Corridor Lights: Maintain wall and ceiling fixtures with the specified PL-S model and cavity depth.
Replacement Stock Programs: Standardize spare lamps by complete model, base, wattage and dimensional envelope.

Behalten
in Kontakt bleiben

Teilen Sie uns Ihre Markt- und Produktanforderungen mit

Teilen Sie uns Ihre Markt- und Produktinteressen, Anwendungsbereiche oder die voraussichtliche Menge mit. Unser Team unterstützt Sie dabei, den Weg von der Produktauswahl bis zum Angebot und zur Musterbesprechung schneller zu beschreiten.

Häufig gestellte Fragen?

Hier finden Sie klare Antworten auf häufig gestellte Fragen zu Produktspezifikationen, Modellauswahl, Anwendungsbereichen und Angebotsanforderungen. Bei projektspezifischen Anforderungen teilen Sie uns bitte Ihren Zielmarkt, die gewünschte Menge und die wichtigsten Spezifikationen mit.

Was unterscheidet PL-S von anderen Stecklampenfamilien?

PL-S verwendet eine kompakte parallele Rückröhrenform mit einseitigem Sockel G23, GX23 oder 2G7. Ordnen Sie das vollständige Modell zu, statt sich auf das Aussehen zu stützen.

Wie waehle ich das richtige PL-S-Modell?

Vergleichen Sie das vollständige Modell, den exakten Sockel und die Stiftanordnung, die Nennleistung sowie alle fünf Abmessungen D1 / D / A / B / C.

Ist das Vorschaltgerät enthalten?

Nein. Das Produkt ist die austauschbare Lampe; Fassung, Leuchte und kompatibles externes Vorschaltgerät sind separate Komponenten.

Welche Farbtemperaturen sind verfügbar?

Die aufgeführten PL-S-Modelle decken 2700–6500 K ab. Geben Sie erforderliche CCT und Phosphor/CRI-Konfiguration in der freigegebenen Bestellspezifikation an.

Wie sollte der Abstand der Befestigungselemente überprüft werden?

Vergleichen Sie den D1-Rohrdurchmesser, die Breite der D-Abmessungshülle, die A-Gehäuselänge, die B-Länge der Sockelfläche und die C-Gesamtlänge der gewählten Zeile mit Fassung und Leuchtenhohlraum.

Was sollte beim Austausch überprüft werden?

Trennen Sie die Stromversorgung, verwenden Sie dasselbe vollständige Modell und dieselbe Sockelanordnung und prüfen Sie Fassungsbefestigung und Vorschaltgerätkompatibilität, bevor Sie die Stromversorgung wiederherstellen.
