Eine kundenspezifische Reinraumleuchte sollte als Teil des Raumsystems spezifiziert werden, nicht als Standardleuchte mit glatter Abdeckung. Beginnen Sie mit Prozess, Reinheitszielen, Decken- und Luftstromschnittstellen, Reinigungsmethode, Wartungsweg und Beleuchtungskriterien. Verknuepfen Sie dann jedes angefragte Merkmal mit einer gelenkten Zeichnung, einem Materialnachweis, modellspezifischen Daten, einer Musterpruefung oder einem Inbetriebnahmeergebnis.
Der Begriff "Reinigungsleuchte" wird leicht missverstanden. Eine Leuchte fuer eine kontrollierte Umgebung reinigt nicht automatisch die Luft, sterilisiert keine Oberflaechen und inaktiviert keine Mikroorganismen. Diese Funktionen erfordern einen definierten Behandlungsmechanismus sowie separate Nachweise zu Wirksamkeit, Exposition und Sicherheit. Dieser Leitfaden konzentriert sich daher darauf, wie Einkaeufer und Projektteams ein Reinraum-Briefing in eine pruefbare Leuchtenspezifikation ueberfuehren koennen.
Zuerst die Umgebungsgrenze definieren
Beginnen Sie mit der Identifizierung von Branche, Prozess und Auswirkung einer Kontamination. Pharmazeutische aseptische Verarbeitung, Elektronikmontage, Optik, Lebensmittelproduktion und Medizinproduktefertigung koennen alle kontrollierte Raeume nutzen, folgen aber nicht einem einzigen Freigabeweg. Dokumentieren Sie Raumklassifizierung, Anforderungen im Ruhezustand oder Betrieb, Belegung, Betriebsstunden, Druckverhaeltnis, Temperatur, Feuchtigkeit, Reinigungsfrequenz und Wartungsbeschraenkungen.
ISO 14644-1:2015 klassifiziert innerhalb ihres Geltungsbereichs die Luftreinheit nach Konzentration luftgetragener Partikel. Sie beschreibt den Raumzustand; sie zertifiziert nicht jede installierte Leuchte. ISO 14644-14:2026 bietet eine Methodik zur Bewertung der Eignung von Ausruestung hinsichtlich luftgetragener Partikelreinheit und laesst Themen wie Biokontamination, Reinigbarkeit, Materialauswahl und prozessspezifische Leistung ausdruecklich ausserhalb ihres Geltungsbereichs. Der Projekteigentuemer muss geltende Branchenvorschriften, interne Normen und Abnahmekriterien hinzufuegen.
Diese erste Entscheidungsgrenze verwenden:
| Frage | Warum sie die Spezifikation verändert | Nachweis oder Entscheidungsverantwortlicher |
|---|---|---|
| Welcher Prozess findet im Raum statt? | Definiert Kontaminationsfolgen und anwendbare Regeln | Verantwortlicher für Anlage oder Prozess |
| Welcher Raumzustand wird bewertet? | Ruhe- und Betriebsbedingungen können unterschiedlich sein | Reinraumplaner oder Validator |
| Welche Decken- und Druckgrenze wird verwendet? | Bestimmt Passform, Abstützung, Abdichtung und Wartungszugang | Decken- und Reinraumauftragnehmer |
| Welche Reinigungsmittel und -methoden sind freigegeben? | Bestimmt die Kompatibilität von Oberfläche, Dichtung, Kennzeichnung und Dichtstoff | Anlagenreinigung und EHS-Teams |
| Welche Beleuchtungsaufgabe muss erfüllt werden? | Legt Anforderungen an Beleuchtungsstärke, Gleichmäßigkeit, Blendung, Farbe und Steuerung fest | Lichtplaner und Nutzer |
| Was muss vor der Freigabe nachgewiesen werden? | Wandelt allgemeine Erwartungen in Prüf- und Testtore um | Projektverantwortlicher für Qualität |
Falls eine dieser Eingaben fehlt, kennzeichnen Sie sie als offenen Punkt. Eine Raumklassenbezeichnung darf nicht den vollständigen Umweltanforderungskatalog ersetzen.
Produkttexte verwenden, die zur Funktion passen
Benennen Sie die Leuchte nach Bauweise und Anwendung, beispielsweise als Einbau-Reinraumleuchte, Aufputzleuchte fuer kontrollierte Umgebungen oder abgedichtete wartbare Leuchte. Jeder Begriff sollte einer tatsaechlichen Montageart, Schnittstellenzeichnung und Wartungsroute entsprechen.
Verwenden Sie ?luftreinigend?, ?sterilisierend?, ?antimikrobiell? oder ?entkeimend? nicht als Synonyme fuer eine Reinraumleuchte. Eine Dichtung ist kein Filtersystem und ein glattes Gehaeuse belegt keine mikrobielle Wirksamkeit. UV-C und andere Behandlungstechnologien werfen eigene Fragen zu Wellenlaenge, Dosis, Expositionskontrolle, Materialien, Wartung und regulatorischem Umfang auf. Falls das Projekt solche Funktionen benoetigt, legen und validieren Sie sie als separates System fest.
Diese Abgrenzung verhindert auch eine Überschneidung von Keywords. Der Artikel zu Reinraumleuchten behandelt den Spezifikationsworkflow; eine Produktseite wie die aufgesetzte LED-Reinigungsleuchte besitzt die exakten verfuegbaren Konstruktions- und Modelldaten. Keine Seite sollte eine nicht belegte Raumklassenzertifizierung oder Desinfektionsleistung implizieren.
Decken-, Luftstrom- und Wartungsschnittstelle festlegen
Dokumentieren Sie vor Freigabe der Leuchtenabmessungen Deckentyp, Modulgroesse, Plattenstaerke, Oeffnung, Stuetzmethode, zulaessige Last, Plenumtiefe, Druckdifferenz und Zugangsrichtung. Ermitteln Sie, ob die Wartung von Raumseite, Plenum oder einer angrenzenden Platte erfolgt. Eine Nennlaenge und -breite belegen die Passform nicht allein.
Der reflektierte Deckenplan sollte Filter, Rueckluftoeffnungen, Diffusoren, Sprinkler, Sensoren, Prozessgeraete und Zugangspaneele zeigen. Die Leuchte steuert den Luftstrom moeglicherweise nicht, doch ihre Tiefe, ihr Vorsprung und ihre Wartungsroute koennen das geplante Muster dennoch stoeren oder schwer zu reinigende Zonen schaffen. Bitten Sie den Reinraumplaner, das Layout und die relevanten Schnitte freizugeben, statt den Beleuchtungslieferanten zu bitten, die Eignung fuer den Luftstrom aus einem Raumfoto abzuleiten.
Fordern Sie fuer eine kundenspezifische Ausfuehrung eine Schnittstellenzeichnung mit Deckenplatte, sichtbarer Blende, raumseitiger Flaeche, Dichtungsposition, Befestigungsmitteln, Gehaeuse, Kabeleinfuehrung, Treiberposition und Ausbauweg. Definieren Sie, welche Dichtungen werkseitig montiert und welche vor Ort fertiggestellt werden.

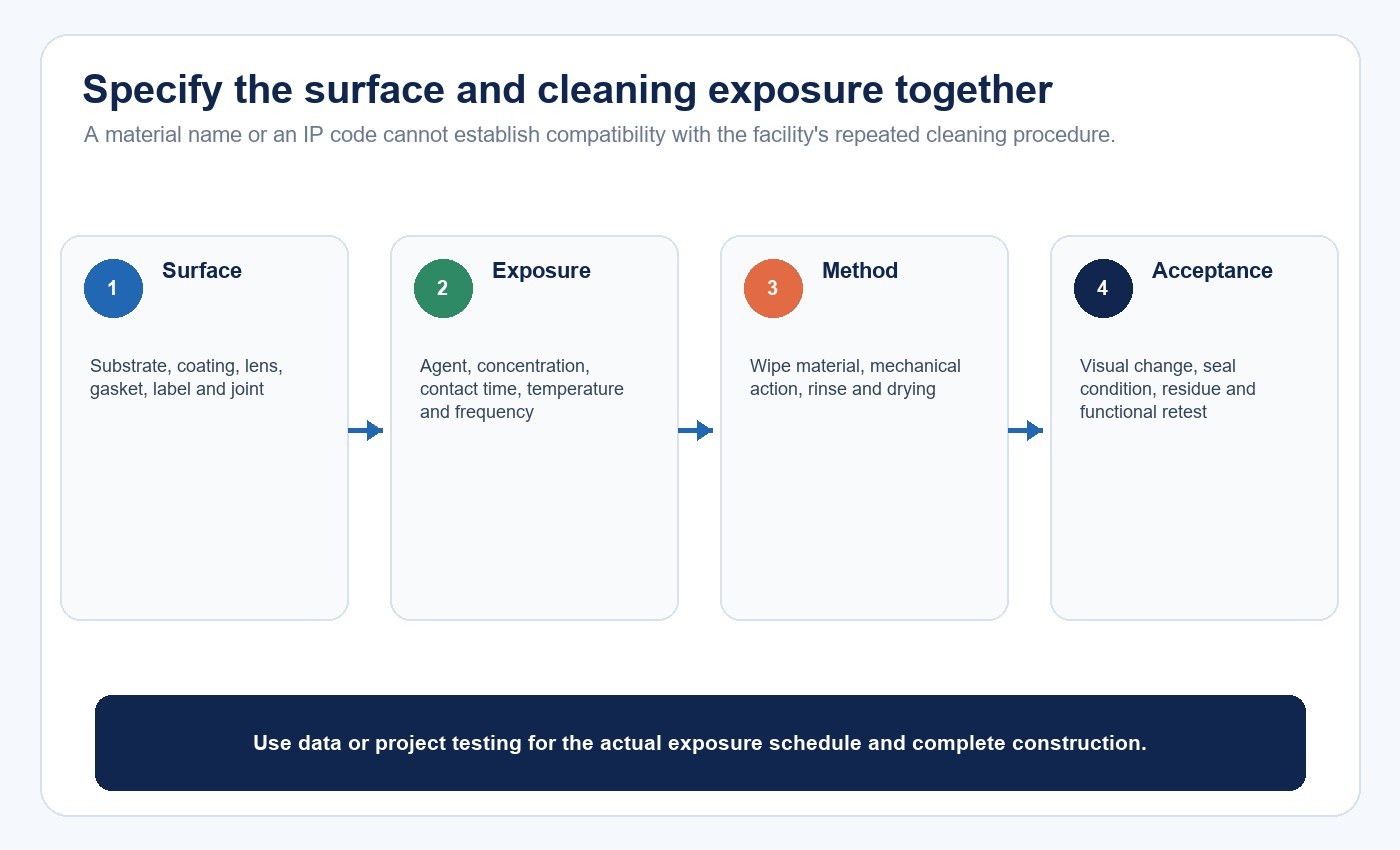

Freiliegende Oberflächen und Reinigungsmethode gemeinsam spezifizieren
Pruefen Sie jede raumseitige Kante, Vertiefung, Fuge, jeden Befestigungskopf, jede Ecke, jedes Etikett und jeden Uebergang. Die entscheidende Frage ist nicht, ob ein Produkt "leicht zu reinigen" aussieht, sondern ob die Anlage jeden exponierten Bereich mit ihrem freigegebenen Verfahren erreichen, abwischen, pruefen und wiederherstellen kann.
Listen Sie Reinigungsmittel, Konzentrationen, Kontaktzeiten, Temperaturen, Wischmaterialien, mechanische Einwirkung und Frequenz auf. Gelegentliches Abwischen mit Wasser sagt wenig ueber wiederholte Einwirkung von Alkohol, Peroxid, chlorhaltigen Chemikalien oder anderen standortspezifischen Mitteln aus. Fordern Sie Materialkompatibilitaetsdaten oder Projekttests fuer den tatsaechlichen Expositionsplan.
ISO 14644-9:2022 bietet ein Verfahren zur Bewertung der Oberflaechenreinheit nach Partikelkonzentration. Ihr Geltungsbereich bestimmt weder prozessspezifische Oberflaecheneignung noch Reinigungsverfahren, Materialeigenschaften oder mikrobiologischen Zustand. Verwenden Sie sie nur fuer die behandelte Frage und fuegen Sie chemische, mikrobielle und betriebliche Projektanforderungen getrennt hinzu.
Nähte, Durchdringungen und vor Ort aufgebrachte Materialien steuern
Erstellen Sie ein Register fuer Naehte und Durchdringungen an Linse-Rahmen-Verbindung, Rahmen-Decken-Verbindung, Gehaeusenaehten, Kabelverschraubungen, Rohreinfuehrungen, Notlichttestgeraeten, Sensoren, Steuerungen und Montagebefestigern. Definieren Sie fuer jedes Element geschlossenen Zustand, Haltemethode, Inspektionspunkt und Wartungsfolge.
Eine Schutzart kann eine klar definierte Frage zum Eindringen von Wasser und festen Fremdkörpern beantworten, wenn sie durch einen modellspezifischen Bericht belegt ist. Sie ist kein vollständiges Zertifikat für die Reinraumeignung. Das Projekt kann weiterhin separate Nachweise für Partikelverhalten, Reinigbarkeit, chemische Verträglichkeit, Druckeinflüsse und Wartung erfordern. Die Leitfaden zur Auswahl der IP-Schutzart erläutert, wie diese Nachweisumfänge getrennt gehalten werden.
Wird Dichtstoff vor Ort aufgebracht, geben Sie seine Chemie, Lieferant, Lage der Dichtnaht, Oberflaechenvorbereitung, Aushaertebedingungen, Pruefkriterien und Ersatzmethode an. Eine Werkspruefung kann einen nicht identifizierten Dichtstoff vor Ort, der unter unkontrollierten Bedingungen aufgebracht wird, nicht abdecken.
Material- und Konfigurationsdatensatz erstellen
Die kontrollierte Stueckliste sollte raumseitige Platte, Linse, Rahmen oder Gehaeuse, Oberflaeche, Dichtung, Befestigungsmittel, Kabeleinfuehrungskomponenten, Klebstoffe und Kennzeichnungen enthalten. Fragen Sie nach der fuer das Projekt entscheidenden Eigenschaft, statt einen breiten Materialnamen zu akzeptieren. ?Edelstahl?, ?Aluminium?, ?gehaertetes Glas? und ?pulverbeschichtet? definieren keine Sorte, Oberflaeche, Dicke, Beschichtungssystem, Kantenbehandlung oder chemische Kompatibilitaet.
Kundenspezifische Anpassungen koennen die Nachweisgrenze aendern. Ein anderer Diffusor kann Lichtleistung und Blendung beeinflussen. Eine neue Dichtung kann die chemische Kompatibilitaet aendern. Ein groesseres Gehaeuse kann Steifigkeit und Waermeverhalten beeinflussen. Ein versetzter Treiber oder Sensor kann Durchdringungen und Wartungspunkte hinzufuegen. Dokumentieren Sie jede Aenderung gegen eine Zeichnungsrevision und entscheiden Sie, ob Neuberechnung, erneute Bemusterung, Wiederholungspruefung oder regulatorische Bewertung erforderlich ist.
Die folgende Matrix hält die Anpassung unter Kontrolle:
| Konfigurationsfeld | Im freigegebenen Datensatz festlegen | Bei ?nderungen erneut prüfen |
|---|---|---|
| Abmessungen und Montage | Gesamtabmessung, Oeffnung, Stuetzung und Wartungsrichtung | Passform, Belastung, Abdichtung und Wartungszugang |
| Raumseitige Konstruktion | Linse, Rahmen, Finish, Dichtung, Befestigungselemente und Kennzeichnungen | Reinigbarkeit, Kompatibilität und sichtbare Fugen |
| Elektrische Anlage | Spannung, Treiber, Verdrahtung, Erdung und Kabeleinfuehrung | Sicherheits-, EMV-, thermischer und Zertifizierungsumfang |
| Optisches System | LED-Platine, Lichtleistung, Optik, CCT und CRI | Photometrie, Blendung, Farbe und Wärme |
| Steuerungen und Notfallbetrieb | Protokoll, Geraete, Ausfallzustand, Akku oder zentrale Versorgung | Durchdringungen, Inbetriebnahme und Wartung |
| Verpackung und Kennzeichnung | Modell, Revision, Kennzeichnungen und geschätzte Oberflächen | Rückverfolgbarkeit und Installationszustand |
Klassifizieren Sie jede angeforderte Aenderung als kosmetisch, Schnittstelle, optisch, elektrisch, thermisch, kontaminationskontrollbezogen oder regulatorisch. ?Auf Bestellung gefertigt? sollte kontrollierte Entwicklung bedeuten, nicht unbegrenzte Optionen ohne Nachweise.
Lichtleistung als eigenes Design-Arbeitspaket behandeln
Reinheitsanforderungen ersetzen keine Lichtplanung. Definieren Sie Arbeitsebene, Zielbeleuchtungsstaerke, Gleichmaessigkeit, Blendgrenze, bei Bedarf vertikale Beleuchtung, Farbwiedergabe, Farbtemperatur, Flickererwartungen, Dimmbereich, Zonierung und Notlichtverhalten. Beruecksichtigen Sie Montagehoehe, Raumreflexion, Ausruestungshindernisse und Wartungsfaktoren in der Berechnung.
Fordern Sie modellspezifische photometrische Daten fuer vorgeschlagene Linse, Lichtleistung und Abmessungen an. Ein Lumenwert zeigt weder Verteilung noch Blendung, und eine Familiendatei kann eine kundenspezifische optische Konfiguration nicht mehr darstellen. Wenn sich Linse, LED-Platine, Leistung oder Geometrie aendern, aktualisieren Sie Berechnung und Nachweise.
Steuerungen benoetigen ein eigenes Schnittstellenprotokoll. Definieren Sie Protokoll, Adressmethode, Sensorposition, Zustand bei Stromausfall, Zustand bei Kommunikationsverlust, Uebersteuerung, Inbetriebnahmeverantwortung und bei vernetzten Systemen die Verantwortlichkeit fuer Cybersicherheit. Eine Steuerung, die auf einer Zeichnung praktisch wirkt, kann eine schwer zu reinigende Durchdringung oder einen unzugaenglichen Wartungspunkt schaffen.
Thermische, elektrische und Notlichtbedingungen pruefen
Ein abgedichtetes oder buendig montiertes Gehaeuse veraendert Waermeuebertragung und Zugang. Geben Sie Umgebungstemperatur, Plenumbedingungen, Beschraenkungen fuer Isolierkontakt, Betriebsstunden, Versorgungsspannung, Frequenz, Bedingungen der Netzqualitaet, Stromkreisanordnung und Treiberposition an. Thermische Nachweise sollten tatsaechliche Lichtleistung, Gehaeuse und Steuerungszustand darstellen.
Listen Sie Zielmarktnormen, Kennzeichnungen, Berichte und die verantwortliche Zulassungsstelle auf. Eine zertifizierte Komponente zertifiziert nicht automatisch die vollstaendige kundenspezifische Leuchte. Aenderungen an Treiber, Verdrahtung, Gehaeuse, Diffusor, Notlichtmodul oder Steuergeraet koennen die bewertete Konstruktion aendern.
Notbeleuchtung benoetigt ebenfalls eine definierte Architektur. Bestaetigen Sie, ob das Projekt eigenstaendige Akkus, zentrale Notversorgung, einen generatorgestuetzten Stromkreis oder eine andere Anordnung verwendet. Legen Sie Dauer, Ladebedingungen, Anzeigen, Testzugang, Stromkreisverhalten und Wartung fest. Fuegen Sie ein Akkumodul nicht spaet im Projekt hinzu, ohne thermische, Gehaeuse- und Zertifizierungsauswirkungen zu pruefen.

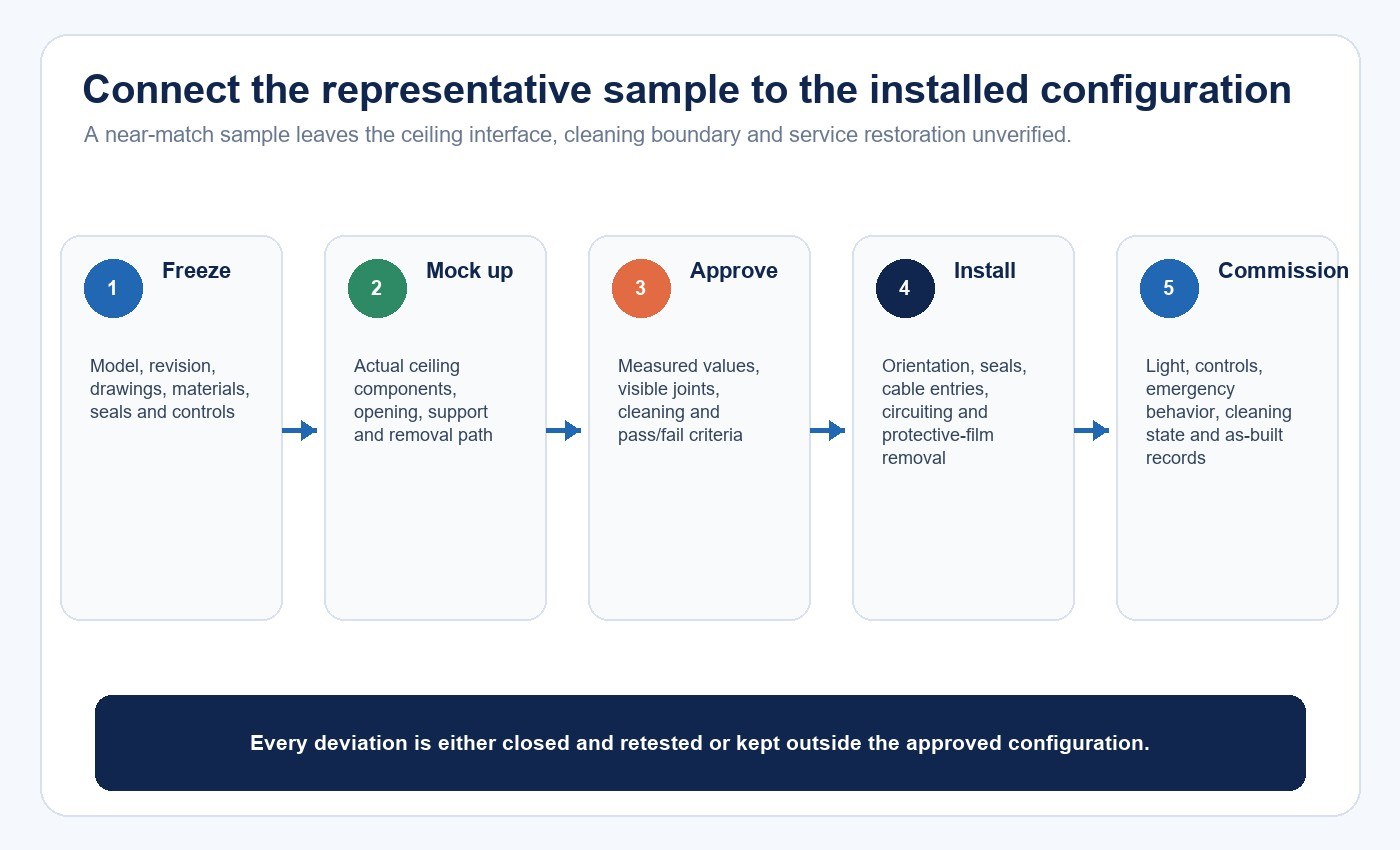

Ein repräsentatives Muster freigeben, keine annähernde ?bereinstimmung
Das Muster sollte der vorgesehenen Produktionskonfiguration entsprechen. Pruefen Sie Abmessungen, Montageschnittstelle, freiliegende Verbindungen, Oberflaeche, Dichtungen, Befestigungsmittel, Kabeleinfuehrung, Treiberzugang, Steuerungen, Lichtleistung, Farbe, Notlichtverhalten, Kennzeichnungen und Reinigungszugang. Wenn das Muster andere Materialien oder Elektronik verwendet, dokumentieren Sie die Abweichung und wiederholen Sie jede betroffene Pruefung vor Freigabe.
Verwenden Sie einen schriftlichen Pruefplan mit Messwerten und Bestehens-/Nichtbestehenskriterien. Fotos unterstuetzen die Rueckverfolgbarkeit, koennen jedoch Messungen, Zeichnungen oder Berichte nicht ersetzen. Bauen Sie fuer kritische Schnittstellen ein Mock-up mit den tatsaechlichen Decken- oder Montagekomponenten auf und demonstrieren Sie den Ausbauweg.
Die Checkliste zur Bewertung von LED-Beleuchtungsmustern kann an die Reinraumkonfiguration angepasst werden. Ergaenzen Sie projektspezifische Pruefungen fuer raumseitige Fugen, freigegebene Reinigungsmittel, Dichtungszustand, Druckgrenze und Wiederherstellung nach dem Service.
Die installierte Konfiguration in Betrieb nehmen
Die Inbetriebnahme muss das freigegebene Muster mit der realen Installation verbinden. Bestaetigen Sie Modell und Revision, Ausrichtung, Stuetzung, Deckendichtungen, Kabeleinfuehrungen, Entfernen der Schutzfolie, Reinigungszustand, Stromkreise, Steuerungen, Notlichtbetrieb, gemessene Lichtwerte und erforderliche Umgebungspruefungen.
Schliessen Sie Abweichungen durch Aenderungskontrolle. Ein ersetztes Dichtmittel, eine vergroesserte Oeffnung, ein versetzter Treiber oder ein unversiegelter Wartungspunkt kann die Verbindung zwischen installiertem Zustand und freigegebenen Nachweisen unterbrechen. Das Abschlussdokument sollte Bestandszeichnungen, Konfigurationsaufzeichnungen, Pruefergebnisse, Reinigungsanweisungen, Ersatzteilinformationen und Wartungsverfahren enthalten.
Die Wartung sollte die Abgrenzung dauerhaft erhalten. Definieren Sie Inspektionsintervalle, zulässige Reinigungsmittel, den Austausch von Abdeckung und Dichtung, Prüfungen der Verschlüsse, den Zugang zum Treiber und die Verifizierung nach der Wartung. Die New Lights Übersicht zu Werk und Fertigung liefert den Kontext für die Abstimmung von Konfigurationskontrolle, Musterprüfung und Produktionsdokumentation mit dem Projektteam.
Eine evidenzbasierte RFQ vorbereiten
Trennen Sie Eingaben des Kaeufers von Lieferantenergebnissen. Eingaben des Kaeufers sollten Prozess und Raumzustand, Decken- und Luftstromzeichnungen, Umgebungsbedingungen, Reinigungsverfahren, Lichtziele, Steuerungen, Notlichtarchitektur, Zielmarkt und Abnahmetests enthalten.
Die Lieferantenausgaben sollten das genaue Modell und die Revision, die Konfigurationsmatrix, Mass- und Schnittstellenzeichnungen, Stueckliste, photometrische und elektrische Daten, relevante Berichte, Installationsanweisungen, Reinigungseinschraenkungen, Serviceverfahren, Musterplan und Liste offener Punkte enthalten. Jeder Bericht sollte die gepruefte Konfiguration und den Umfang ausweisen.
Diese Freigabereihenfolge verwenden:
- Frieren Sie die Anforderungen an Umwelt und Raumschnittstelle ein.
- Genehmigen Sie die Konfigurationsmatrix und Zeichnungen.
- Ordnen Sie jede Anforderung einem Nachweis oder einer geplanten Prüfung zu.
- Prüfen Sie bei Bedarf ein repräsentatives Muster und einen Decken-Mock-up.
- Geben Sie die Produktion erst frei, nachdem Abweichungen abgeschlossen sind.
- Verifizieren Sie die Installation und bewahren Sie die As-Built-Dokumentation auf.
Um ein individuelles Reinraumbeleuchtungsprojekt zu besprechen, Kontaktieren Sie New Lights mit der Raumbeschreibung, den Deckendetails, dem Reinigungsverfahren, den Beleuchtungskriterien, den Steuerungsanforderungen und der Nachweisliste. Das Team kann dann feststellen, was eine bestehende lineare Lichtleistenplattform unterstützt, was kontrollierte Entwicklung erfordert und was noch projektbezogen validiert werden muss.
Häufig gestellte Fragen
Ist eine Reinraumleuchte dasselbe wie eine Reinluftleuchte?
Nein. Eine Reinraumleuchte stellt Beleuchtung innerhalb einer kontrollierten Umgebung bereit. "Reinigungsleuchte" kann Luftreinigung oder Desinfektion implizieren, die einen definierten Behandlungsmechanismus sowie separate Nachweise zu Wirksamkeit und Sicherheit erfordern.
Zertifiziert eine ISO-Reinraumklasse die Leuchte?
Nein. ISO 14644-1 klassifiziert innerhalb ihres Geltungsbereichs die Reinheit luftgetragener Partikel. Geraeteeignung und Projektabnahme erfordern eine getrennte Bewertung anhand der vorgesehenen Umgebung, Betriebsbedingung und geltenden Nachweise.
Ist eine abgedichtete Leuchte automatisch für einen Reinraum geeignet?
Nein. Abdichtung behandelt nur einen Teil der Schnittstelle. Das Projekt kann zusaetzlich Nachweise fuer Deckenpassung, Partikelverhalten, Oberflaechenreinigbarkeit, chemische Kompatibilitaet, Wartungszugang, Waermeleistung, elektrische Sicherheit und photometrische Leistung benoetigen.
Welche Informationen werden benötigt, bevor die kundenspezifische Ausführung beginnt?
Geben Sie Prozess, Raumklassifizierung und -zustand, Decken- und Luftstromzeichnungen, Reinigungsmittel und -verfahren, Umgebungsbedingungen, Lichtziele, Steuerungen, Notlichtarchitektur, Zielmarkt und erforderliche Abnahmetests an.
Koennen Lichtleistung, CCT und Steuerungen unabhaengig angepasst werden?
Nicht immer. Aenderungen an LED-Platine, Treiber, Optik, Lichtleistung oder Steuerungen koennen Photometrie, Waermeverhalten, elektrische Nachweise und Zertifizierungsumfang beeinflussen. Pruefen Sie die kombinierte Konfiguration, statt jede Option isoliert freizugeben.
Sollte UV-C in derselben Spezifikation enthalten sein?
Nicht standardmaessig. UV-C fuehrt Fragen zu Exposition, Dosis, Wirksamkeit, Material, Steuerung, Wartung und Regulierung ein. Falls erforderlich, spezifizieren und validieren Sie UV-C als separates System, statt es als grundlegende Reinraumleuchtenfunktion zu behandeln.
Redaktionelle Quellen
- ISO, ?ISO 14644-1:2015 ? Cleanrooms and associated controlled environments ? Part 1: Classification of air cleanliness by particle concentration?: https://www.iso.org/standard/53394.html
- ISO, ?ISO 14644-14:2026 ? Cleanrooms and associated controlled environments ? Part 14: Assessment of suitability for use of equipment by airborne particle concentration?: https://www.iso.org/standard/91615.html
- ISO, ?ISO 14644-9:2022 ? Cleanrooms and associated controlled environments ? Part 9: Assessment of surface cleanliness for particle concentration?: https://www.iso.org/standard/76889.html
